Bose FreeSpace DS 100SE Manuel utilisateur

Bose®FreeSpace®DS 100SE Loudspeaker

Installation Guide*

Installationsvejledning*

Installationsanleitung*

Guía de instalación*

Guide d’installation*

Guida all’installazione*

Installatiehandleiding*

Installationsanvisning*

* For use by trained installers only.

* Kun til brug for erfarne installatører.

* Montage ausschließlich durch ausgebildetes Installationspersonal.

* Para uso exclusivo de instaladores capacitados.

* Réservé aux installateurs ayant suivi une formation.

* Solo per l’uso da parte di installatori professionisti.

* Uitsluitend voor gebruik door ervaren installateurs.

* Ska endast användas av utbildade installatörer.

100SE Front.fm Page 1 Tuesday, November 7, 2006 9:12 AM

Installation

EnglishDeutschFrançais DanskEspañolItaliano

Svenska Nederlands

Package Contents

Kassen indeholder

Packungsinhalt

El paquete contiene

Contenu de l’emballage

Contenuto della confezione

Inhoud van de verpakking

Paketets innehåll

Dimensions

Mål

Abmessungen

Dimensiones

Dimensions

Dimensioni

Afmetingen

Dimensioner

100SE Install Steps.fm Page 2 Friday, November 10, 2006 11:16 AM

Installation

English Français Italiano SvenskaNederlands

Dansk Deutsch Español

Speaker orientation

and angle

Højttalerretning

og -vinkel

Lautsprecherausrich-

tung und Winkel

Orientación y ángulo

de altavoz

Angle et orientation

des enceintes

Orientamento e

angolazione diffusore

Richting en hoek

luidspreker

Högtalarorientering

och vinkel

See Array Adjustment.

Se højttalerjustering.

Siehe Array-Anpassung.

Consulte Ajuste de matriz.

Voir la section Compensation de couverture

pour montage vertical.

Vedere Regolazione dei componenti.

Zie Aanpassing array.

Se Högtalarjustering.

100SE Install Steps.fm Page 3 Friday, November 10, 2006 11:16 AM

Installation

EnglishDeutschFrançais DanskEspañolItaliano

Svenska Nederlands

Array adjustment

To maintain 180°horizontal dispersion when

the speaker is mounted vertically

Højttalerjustering

Bevarelse af 180° vandret spredning, når

højttaleren er monteret lodret

Array-Anpassung

So erhalten Sie den horizontalen 180°-

Abstrahlungsbereich bei vertikaler Montage

Ajuste de matriz

Para mantener la dispersión horizontal de 180°

cuando el altavoz se monta verticalmente

Compensation de couverture

pour montage vertical

Pour préserver une dispersion horizontale

sur 180° lorsque l'enceinte est montée

verticalementy

Regolazione dei componenti

Per mantenere una dispersione orizzontale a

180° quando il diffusore è montato in

verticale

Aanpassing array

Voor een horizontale dispersie van 180° als de

luidspreker verticaal is bevestigd

Högtalarjustering

För att upprätthålla horisontell spridning på

180° när högtalarna är lodrätt monterade

100SE Install Steps.fm Page 4 Friday, November 10, 2006 11:16 AM

Installation

English Français Italiano SvenskaNederlands

Dansk Deutsch Español

Transformer tap setting

or bypass

Transformer tapsætning

eller lavohms

Einstellen der Transformator-abgriffe

bzw. deren Umgehung

Ajuste del cambiador de la relación

de transformación o bypass

Position des réglages ou shunt

du transformateur

Trasformatore: impostazione

delle potenze intermedie; esclusione.

Aftakkings-instelling van

de transformator of bypass

Tappinställning eller avledning

för transformator

Installing

Installation

Installing

Installazione

Installing

• Choose a mounting position, method, and hardware consistent with local building codes

and regulations. Use all four mounting screws.

• Vælg monteringssted, -metode og tilbehør, der er i overens-stemmelse med lokale

byggevedtægter. Benyt alle fire monteringsskruer.

• Wählen Sie hierzu mit den örtlich gültigen Vorschriften übereinstimmende Befestigungs-

positionen, -methoden und materialien. Verwenden Sie alle vier Befestigungsschrauben.

• Elija una posición y un método de montaje, y accesorios de acuerdo a los códigos y las

regulaciones para edificios de su localidad. Utilice los cuatro tornillos de montaje.

• Choisir une position, une méthode et des accessoires de montage conformes aux règles et normes

en vigueur pour ce type d’installation dans un bâtiment. Utiliser les quatre vis de montage.

• Scegliere la posizione, il metodo e la ferramenta di montaggio in conformità alle normative edilizie e

sugli impianti elettrici vigenti. Usare tutte e quattro le viti di montaggio.

• Kies een montagepositie, -methode en schroeven e.d. die overeenkomen met plaatselijke bou-

wverordeningen en regulaties. Gebruik alle vier de montageschroeven.

• Välj en monteringsposition, metod och hårdvara som uppfyller lokal byggkod och bestämmelser.

Använd alla fyra monteringsskruvarna.

100SE Install Steps.fm Page 5 Friday, November 10, 2006 11:16 AM

Installation

EnglishDeutschFrançais DanskEspañolItaliano

Svenska Nederlands

Choices

Valgmuligheder

Optionen

Opciones

Au choix

Opzioni

Keuzes

Alternativ

On-wall mount

Montering på væggen

Wandmontage

Montaje en pared

Montage mural en surface

Montaggio a parete

Montage op de muur

På-vägg-montering

In-wall mount

Montering i væggen

Unterputz-Wandmontage

Montaje empotrado

Montage mural encastré

Montaggio a incasso

Montage in de muur

I-vägg-montering

Direct mount

Direkte montering

Direktmontage

Montaje directo

Montage direct

Montaggio diretto:

Rechtstreekse montage

Direktmontering

Bose optional in-wall junction box

Bose-samlingsboks til montering i væg (ekstraudstyr)

Optionale Bose-Verbindungsdose für die Unterputz-

Wandmontage

Caja opcional de conexiones para montaje empotrado

de Bose

Boîte de branchement facultative pour montage mural

encastré Bose

Scatola di derivazione opzionale Bose con montaggio a

incasso

Optionele, in de muur te monteren Bose-kabeldoos

Bose-tillval – kopplingsbox för i-vägg-montering

Bose®optional on-wall mount junction box

Bose®-samlingsboks til montering på væg (ekstraudstyr)

Optionale Bose®-Verbindungsdose für die Wandmontage

Caja opcional de conexiones para montaje en pared de

Bose®

Boîte de branchement facultative pour montage mural en

surface Bose®

Scatola di derivazione opzionale Bose®con montaggio a

parete

Optionele, tegen de muur te monteren Bose®-kabeldoos

Bose®-tillval – kopplingsbox för på-vägg-montering

100SE Install Steps.fm Page 6 Friday, November 10, 2006 11:16 AM

Installation

English Français Italiano SvenskaNederlands

Dansk Deutsch Español

Attaching directly to the wall

Size holes for M4 or #8 anchors.

Montering direkte på væggen

Hulstørrelse til murankre type M4 eller nr. 8.

Befestigung direkt an der Wand

Löcher für M4- oder #8-Dübel.

Fijación directa a la pared

Tamaño de orificios para M4 o anclajes de

pared del nº 8.

Fixation directe sur le mur

Dimension des trous pour des chevilles

M4 ou 8.

Inserimento diretto a parete

Dimensioni fori per tasselli M4 o n.8.

Rechtstreeks op de muur

bevestigen

Gaatjes voor M4- of #8-pluggen.

Fästs direkt på väggen

Sex hål för M4- eller #8-ankare.

Using an on-wall junction box

Size holes for M4, #8 or appropriate anchors.

Brug af samlingsboks på væggen

Hulstørrelse til murankre type M4, nr. 8 eller

anden passende størrelse.

Verwendung einer Verbindungs-

dose für die Wandmontage

Löcher für M4-, #8- oder andere passende

Dübel.

Utilización de una caja de conex-

iones para montaje en pared

Tamaño de orificios para M4, anclajes de pared

del nº 8 o los que resulten adecuados.

Utilisation de la boîte de branche-

ment pour montage mural en

surface

Dimension des trous pour des chevilles M4, 8 ou

appropriées.

Uso di una scatola di derivazione

opzionale a parete

Dimensioni fori per tasselli M4, n. 8 o adatti.

Een op de muur bevestigde kabel-

doos gebruiken

Gaatjes voor M4,- #8 of andere geschikte

pluggen.

Med en kopplingsbox för på-vägg-

montering

Sex hål för M4, #8 eller annat ankare.

100SE Install Steps.fm Page 7 Friday, November 10, 2006 11:16 AM

Installation

EnglishDeutschFrançais DanskEspañolItaliano

Svenska Nederlands

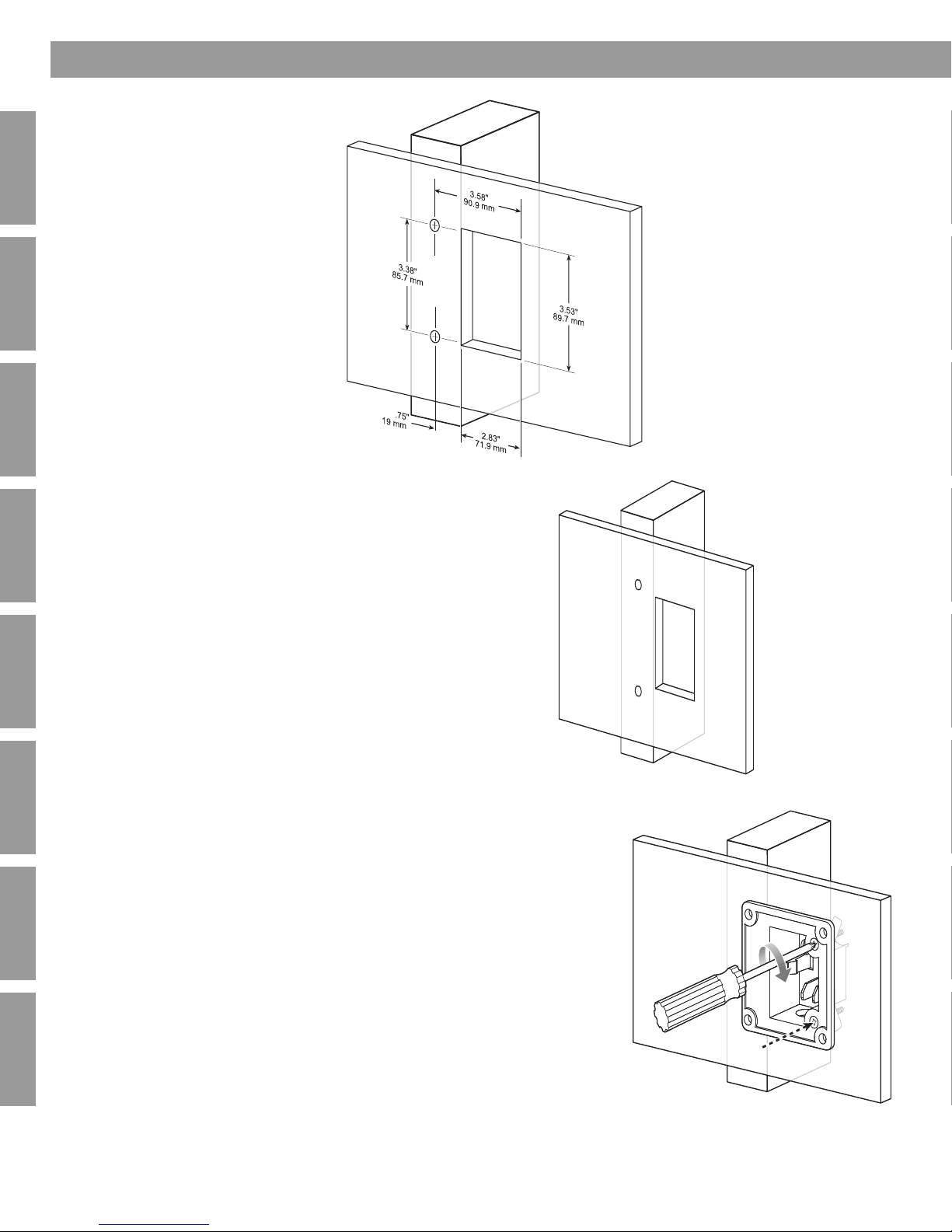

Using an in-wall junction box

Size holes for M4 or #8 anchors.

Brug af samlingsboks i

væggen

Hulstørrelse til murankre type M4,

nr. 8 eller anden passende størrelse.

Verwendung einer Verbind-

ungsdose für die Unterputz-

Wandmontage

Löcher für M4-, #8- oder andere

passende Dübel.

Utilización de una caja de

conexiones para montaje

empotrado

Tamaño de orificios para M4, anclajes

pared del nº 8 o los que resulten

adecuados.

Utilisation de la boîte de

branchement pour montage

mural encastré

Dimension des trous pour des chevilles

M4, 8 ou appropriées.

Uso di una scatola di derivazi-

one a incasso

Dimensioni fori per tasselli M4, n. 8 o

adatti.

Een in de muur bevestigde

kabeldoos gebruiken

Gaatjes voor M4,- #8 of andere geschikte

pluggen.

Med en kopplingsbox för

i-vägg-montering

Sex hål för M4, #8 eller annat ankare.

100SE Install Steps.fm Page 8 Friday, November 10, 2006 11:16 AM

Installation

English Français Italiano SvenskaNederlands

Dansk Deutsch Español

Connecting

Tilslutning

Verbindung

Conexión

Connexion

Connessione

Aansluiten

Ansluta

DS 100SE 70/100V DS 100SE 8Ω

Direct mount

Direkte montering

Direktmontage

Montaje directo

Montage direct

Montaggio diretto

Rechtstreekse montage

Direktmontering

Bracket to optional in-wall junction box using direct input terminals

Beslag til samlingsboks til montering i væg med direkte indgangsterminaler

Befestigung an optionaler Unterputz-Verbindungsdose mit direkten Eingangsklemmen

Soporte para caja de conexiones opcional de montaje empotrado empleando terminales

de entrada directa

Support de la boîte de branchement pour montage mural encastré avec bornes d’entrée directes

Staffa per scatola di derivazione opzionale a incasso con terminali di ingresso diretto

Beugel voor optionele, in de muur bevestigde kabeldoos en ingangsconnectors voor

rechtstreekse aansluiting

Fäste för valfri kopplingsbox för i-vägg-montering med hjälp av direktingångsuttag

DS 100SE 70/100V DS 100SE 8Ω

100SE Install Steps.fm Page 9 Friday, November 10, 2006 11:16 AM

Installation

EnglishDeutschFrançais DanskEspañolItaliano

Svenska Nederlands

DS 100SE 70/100V DS 100SE 8Ω

Bracket to optional in-wall junction box using ceramic terminals

Beslag til samlingsboks til montering i væg med keramiske terminaler

Befestigung an optionaler Unterputz-Verbindungsdose mit keramischen Eingangsklemmen

Soporte para caja de conexiones opcional de montaje empotrado empleando terminales cerámicos

Support de la boîte de branchement pour montage mural encastré avec bornes d’entrée céramique

Staffa per scatola di derivazione opzionale a incasso con terminali in ceramica

Beugel voor optionele, in de muur bevestigde kabeldoos met keramische connectors

Fäste för valfri kopplingsbox för i-vägg-montering med hjälp av keramiska uttag

100SE Install Steps.fm Page 10 Friday, November 10, 2006 11:16 AM

Autres manuels pour FreeSpace DS 100SE

Table des matières

Autres manuels Bose Intervenants

Bose

Bose 802 Series III Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Bose

Bose 802 Series III Manuel utilisateur

Bose

Bose FreeSpace DS 100SE Mode d’emploi

Bose

Bose Acoustimass 500 Manuel utilisateur

Bose

Bose SOLO SOUNDBAR II Series Manuel utilisateur

Bose

Bose SOUNDWEAR Companion Manuel utilisateur

Bose

Bose Acoustimass 700 Manuel utilisateur

Bose

Bose FreeSpace DS 40F 8 ohm Manuel utilisateur

Bose

Bose VCS-10 Manuel utilisateur

Bose

Bose Companion 2 Series II Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Bose

Bose 302 A Instructions de montage

Bose

Bose Companion 3 Series II Manuel utilisateur

Bose

Bose OmniVector One Manuel utilisateur

Bose

Bose VIRTUALLY INVISIBLE 300 Manuel utilisateur

Bose

Bose SoundLink Colour Manuel utilisateur

Bose

Bose DesignMax DM3P Manuel utilisateur

Bose

Bose FreeSpace DS 16F Manuel utilisateur

Bose

Bose L1 Compact Manuel utilisateur

Bose

Bose Lifestyle 5 Series II Manuel utilisateur

Bose

Bose SoundLink Bluetooth Mobile Speaker II Dimensions

Bose

Bose Lifestyle PS 18 Manuel utilisateur

Bose

Bose FreeSpace DS 40F Mode d’emploi

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur

Tannoy

Tannoy SYSTEM 600a Manuel utilisateur
