Bosch GBH 24 V Guide de configuration

Typ 0 611 213 0../1.. /7..

Bohrhammer

Rotary Hammer

Marteau perforateur

Martillo perforador

Typ 0 611 213 0. . = GBH 24 V

0 611 213 1. . = GBH 24 VR

0 611 213 7. . = GBH 24 VRE

EW/WJW 0 611 213 0../1.. /7.. (99 - 07) x

ROBERT BOSCH GMBH GESCHÄFTSBEREICH ELEKTROWERKZEUGE D-70745 LEINFELDEN-ECHTERDINGEN

INSTANDSETZUNGSHINWEISE

REPAIR INSTRUCTIONS

INSTRUCTIONS DE REPARATION

INSTRUCCIONES DE REPARACION

Printed in Federal Republic of Germany - Imprimé en Republique Fédérale d'Allemagne

Service

Änderungen vorbehalten. Unsere Erzeugnisse werden stets

dem neuesten technischen Stand angepaßt. Deshalb behalten

wir uns Änderungen vor.

Modifications. Our products are constantly modified to meet

new technical standards. We therefore reserve the right to

alter data and specifications without prior notice.

Modifications. Nos produits sont continuellement adaptés aux der-

nières nouveatés techniques et les dates sont données sous réserve

de changement.

Modificationes. Nuestros fabricados van siendo adaptos constante-

mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-

varnos el derecho de introducir modificationes en los datos téchnicos.

Attention: Repair, modification, and testing of power tools must be carried out in ac-

cordance with the generally recognised principles of engineering practise. Safety re-

gulations according to DIN VDE, CEE, AFNOR and further regulations applicable in

individual countries must be observed.

Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind fach-

gerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR und

weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.

Obsérvese: La reparación, modificación y verificación de herramientas electricas mano debe

efectuarse en forma técnicamente correcta. Respetar las normas de seguridad segun DIN VDE,

CEE, AFNOR, asi como otras disposiciones vigentes en los distinos paises.

Attention: La remise en état, la modification et le controle des outils électriques doivent etre ef-

fectués par des personnes qualifiées. Il convient de respecter les prescriptions de sécurite selon

DIN VDE, CEE, AFNOR, ainsi que les réglementations en vigueur dans le pays concerné.

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

1,3-1,6Nm

896

811 43

1,1-1,3Nm

0,7-1,0Nm

Démontage Desmontaje

Zerlegen Disassembly

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

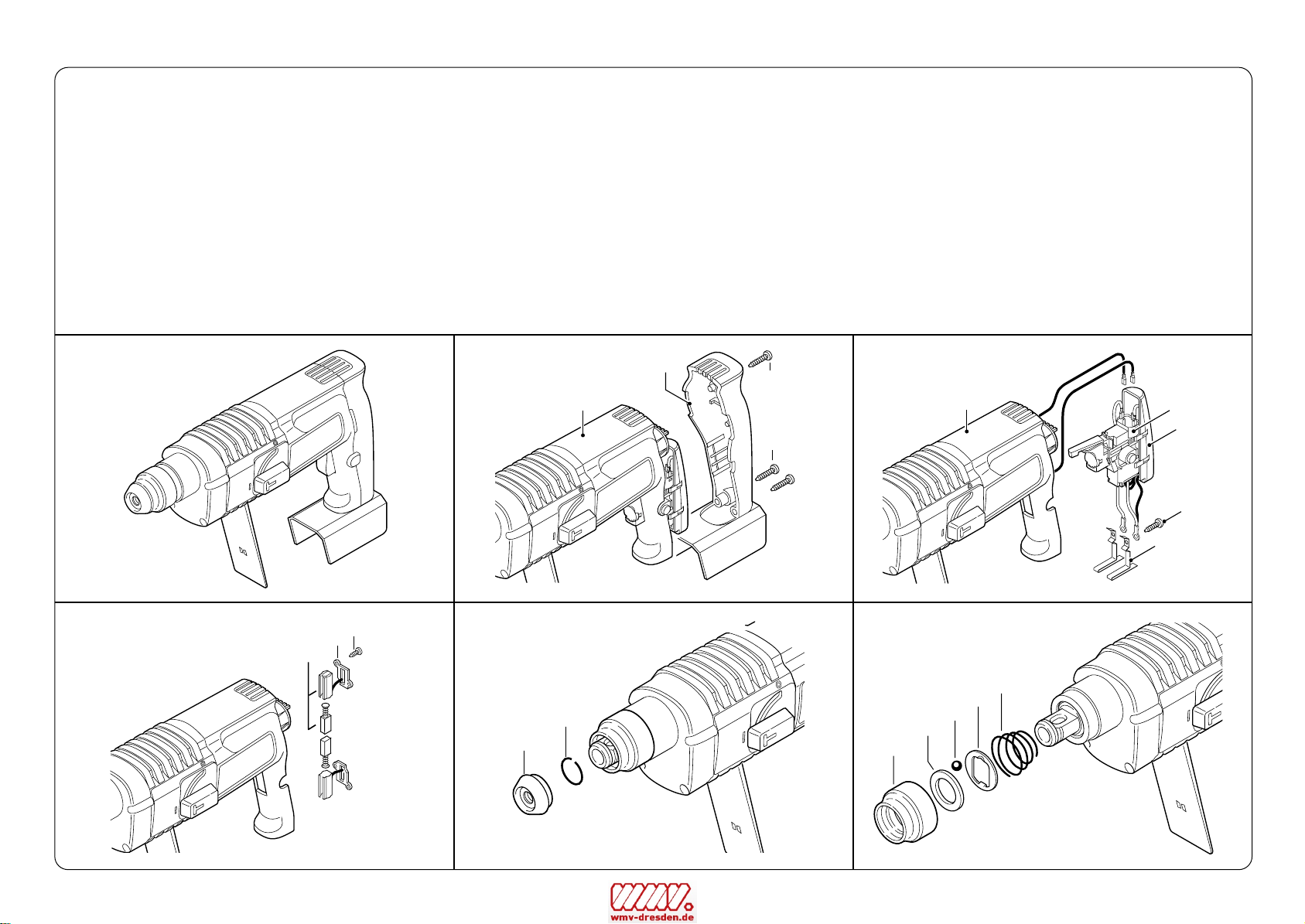

1. Zerlegen nach Explosions-,

Schnittzeichnung und diesem

Instandsetzungshinweis.

Use normal trade tools by disassembly. Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires. Para el desmontaje no se precisan

herramientas especiales.

1. Disassembly useing explosion,

cut-away drawings and these

repair instructions!

1. Démonter l'appareil suivant la vue

éclatée, le plan en coupe et ces

instructions de réparation.

1. Realizar el desmontaje conforme

a los dibujos en perspectiva y en

sección, y a estas instrucciones

de reparación.

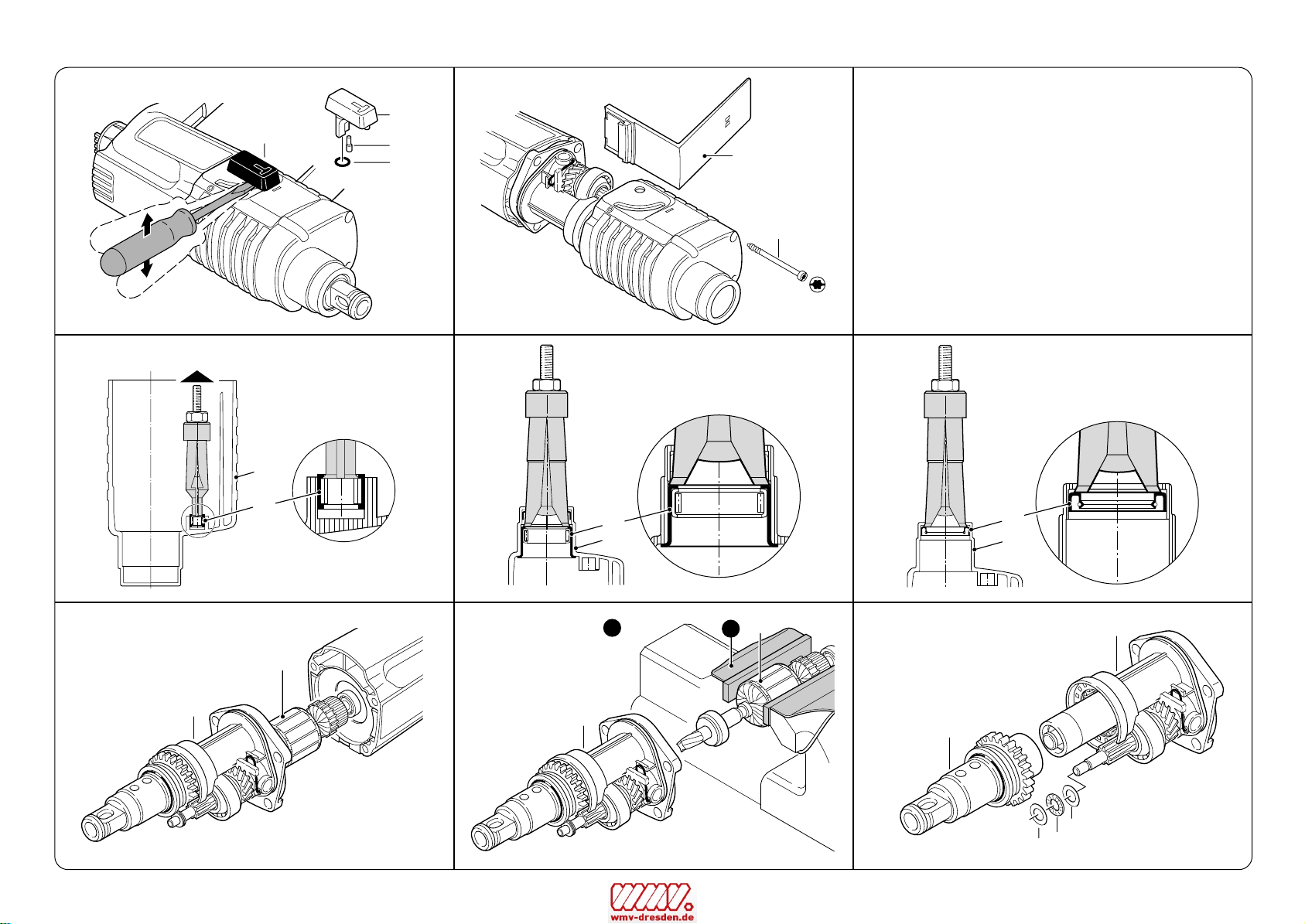

2.2 3. 3.1

1. 2. 2.1

33 85 70 86 46

11 213 - D01

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

820

803

67 61

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

3,5 - 4,5Nm

Torx

T20

31 4131

821

820

Ausrastmoment 12- 20 Nm

Slipping point of clutch

Couple de glessement

Momento de desen-

clavamiento

6.1 6.2

4. 5.

7. 8. 8.1

11 213 - D02

820

803

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

KDEW 8103

nach Skizze ändern

modify according to drawing

modifier selon le schéma

modificar según croquis

KDEW 8103

Distanzstück / Pièce d' écaretment

Spacer / Pieza distanciadora

Distanzstück

Spacer

Pièce d' écaretment

Pieza distanciadora

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

10 10

Ø24

Ø27,6

45°

Ø37

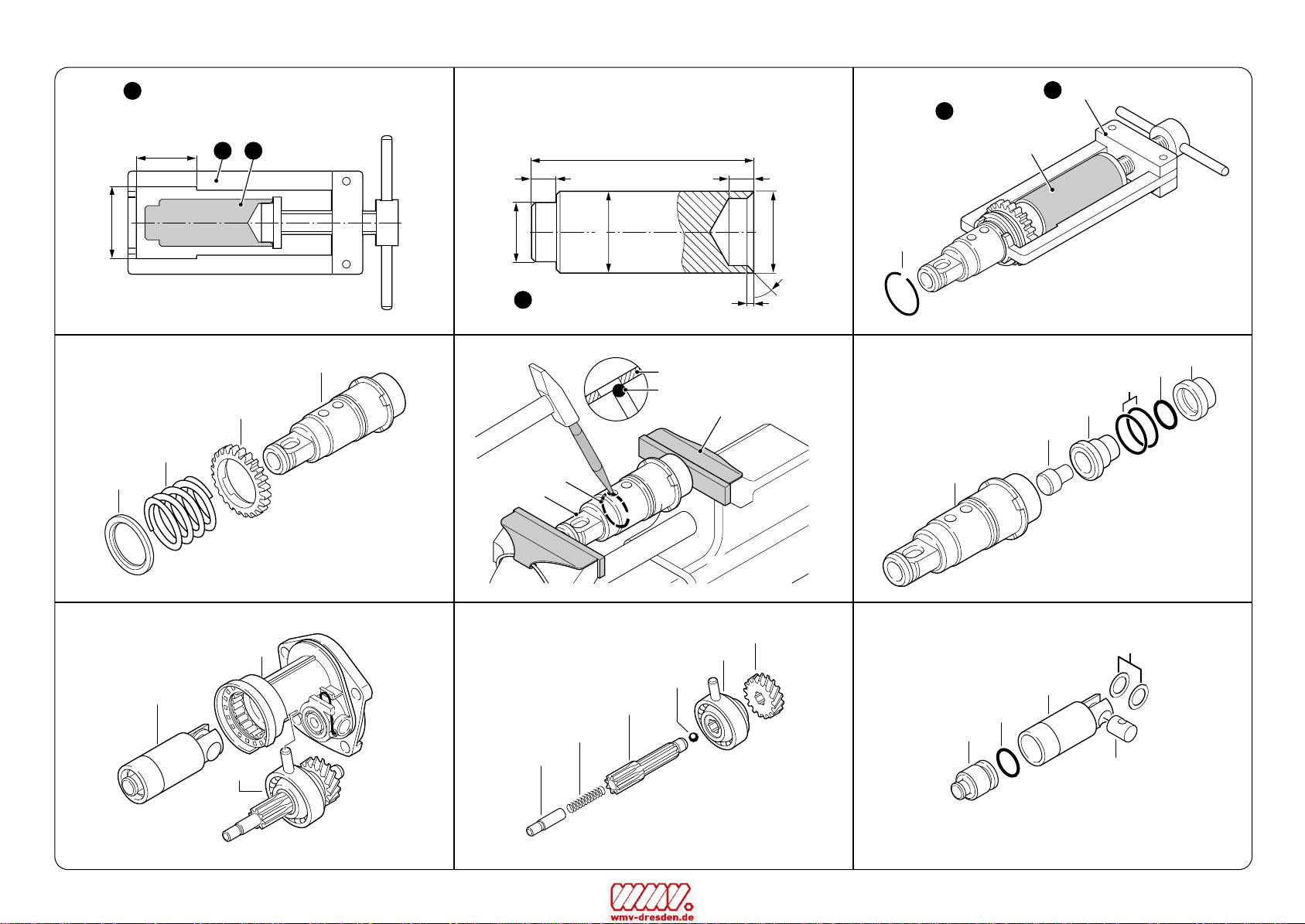

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

21 60

28 36

39 45

30 23

820

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

27 56 26

9.4 9.5

9. 9.1 9.2

9.3

10. 10.1 10.2

11 213 - D03

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

820 54

KDEW 8004/9

(2 600 211 805)

KDEW 8004

(2 608 110 803)

KDEW 8004

KDEW 8004/9

(2 600 211 804)

820

12.1

11. 11.1 11.2

12.

13. 13.1 14.

11 213 - D04

1,0-1,4Nm 2

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

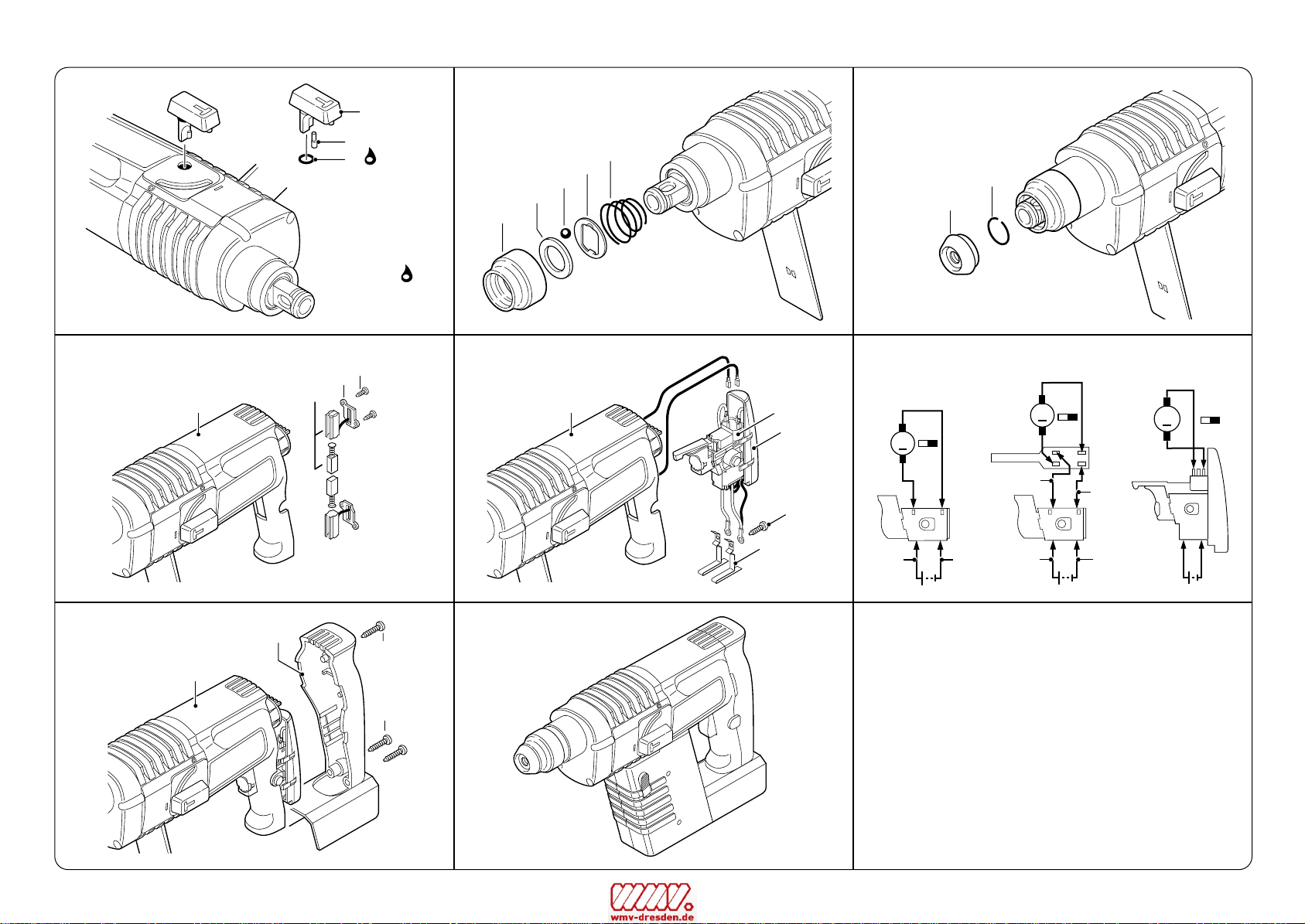

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 002 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 002.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 002.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 002.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

3 605 430 001

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

3 605 430 001

Abstützplatte

supporting plate

Plque d'appui

Placa de apoyo

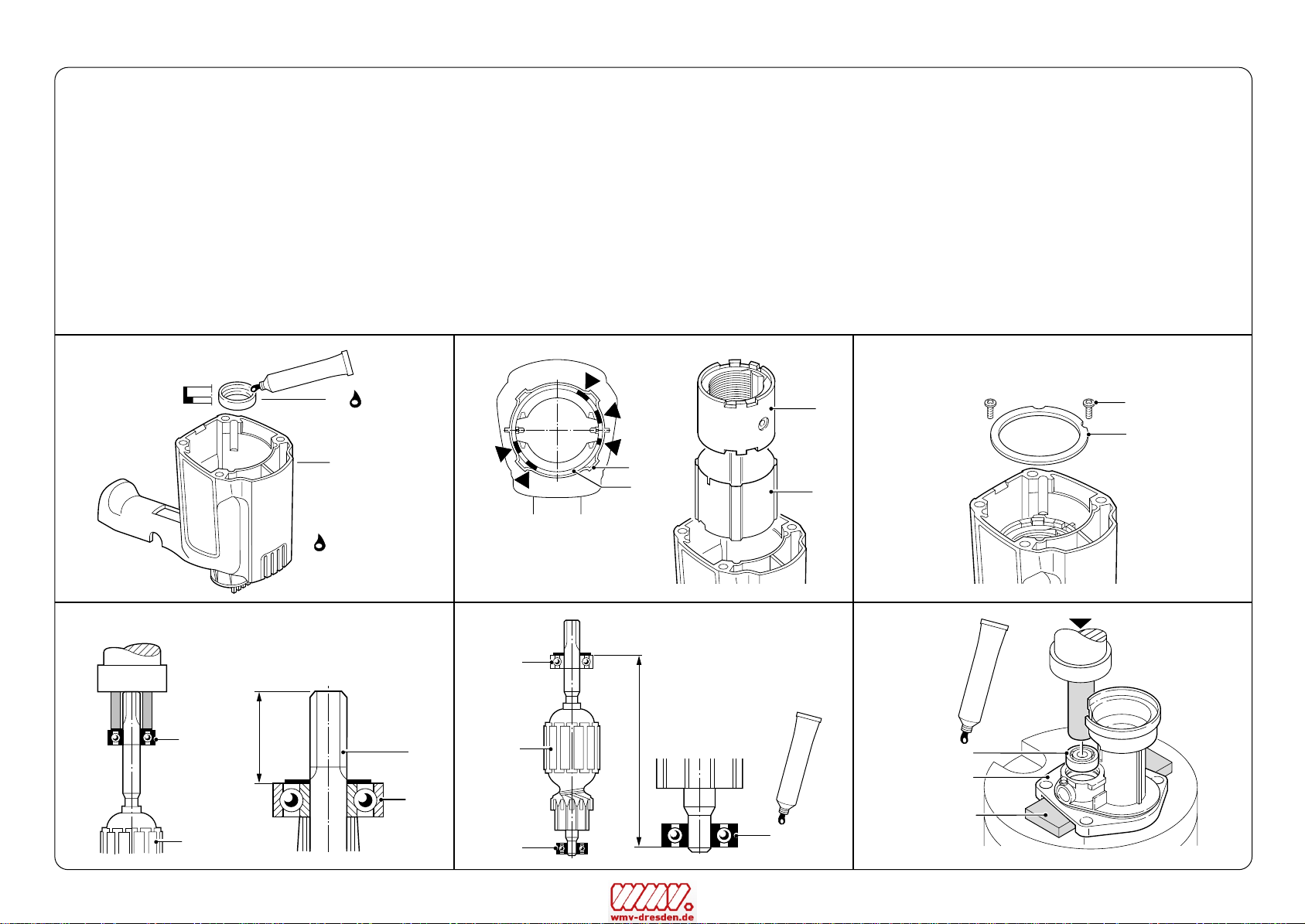

2/3 füllen

fill

remplir

llenar

1,0-1,4Nm

21.2

21.1

21.

22. 23.22.1

11 213 - M05

20,6 - 20,8

130,2 - 130,4

3 605 430 001

2/3 füllen

fill

remplir

llenar

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

2066

Abstützplatte

supporting plate

Plque d'appui

Placa de apoyo

Spreng-Öffnung muß zwischen

den Bohrungen liegen.

Retaining spring gap must lie

between the two bore-holes.

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

7321

28 36

39 45

30 23

27 56 26 26

1 615 430 001

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 001

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 002

1 615 430 001

Hilfswerkzeug Pos. 26

Auxiliary tool

Outil auxiliaire

Herramienta auxiliar

alt / old

ancien / viejo

002

20 66

11 213 - M06

23.5 23.6

23.1 23.2 23.3

23.4

24. 24.1 24.2

3 605 430 001

1 615 430 001

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

820

803

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

12,5

Ø37,0-37,5

Ø40

Ø30

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Ø32

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

821

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Herramienta auxiliar

820

803

1 615 430 002

Zähne füllen / Llenar dientes

Fill teeth / Remplir les dentes

Ausrastmoment 12- 20 Nm

Slipping point of clutch

Couple de glessement

Momento de desenclavamiento

821

820

1 615 430 001

Zähne füllen

Fill teeth

Remplir les dentes

Llenar dientes

31 41

3 605 430 001

fetten / grease

graisser / engrasar

Spreng-Öffnung muß zwischen

den Bohrungen liegen.

Retaining spring gap must lie

between the two bore-holes. Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

38 44

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Herramienta

auxiliar

Pos. 26

25.1 25.2

24.3 24.4

25.

25.3 25.4 25.5

11 213 - M07

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

3,5- 4,5Nm

85,3- 85,5

Ø14,5 x 100

135,5

129,5

Ø36,9

20x5x90

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Ø34,0

Ø31,5

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

122,0- 122,5

1 615 430 002

Montagedorn

Mounting pin

Arbre de montage

Punzón de montaje

122

112

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

Ø36,8

Ø30

20x5x90

104,2-104,8

fetten

grease

graisser

engrasar

1 615 430 001

45-50g

866

66/1

Alte Ausführung

Old execution

Ancien exécution

Vieja ejecución

Neue Ausführung

New execution

Nouvelle exécution

Nueva ejecución

11 213 - M08

26.4 26.5

26. 26.1 26.2

26.3

26.6 26.7 26.8

Torx

T20

Teile fetten, Rest in Getrieberaum

grease the parts,

rest into gear compartment

graisser les pieces, la graisse restan-

te dans le compartiment d'engrenage

engrasar las piezas, resto en el com-

partimento del engranaje

1 615 430 001

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

1,1-1,3Nm

33 85 70 86 46

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

811 43 0,7-1,0Nm

1,3-1,6Nm

896

31. Perform test run, impact test, electrical

and mechanical check-up.

31. Probelauf, Schlagtest, elektrische

und mechanische Prüfung durchführen.

31. Realizar un control funcional, una prueba de

taladrado con y sin percusión y los ensayos

eléctricos y mecánicos correspondientes.

31. Marche à titre d'essai, contrôle de frappe et

depercage, effectuer un contrôle mécanique

et électrique.

11 213 - M09

29.1 29.2

27. 28. 28.1

29.

30. 31.

9191

0 611 213 0. . 0 611 213 1. . 0 611 213 7. .

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

Autres manuels pour GBH 24 V

Ce manuel convient aux modèles suivants

Autres manuels Bosch Marteau rotatif

Bosch

Bosch GBH 2-24 D Manuel utilisateur

Bosch

Bosch GBH 4-32 DFR Professional Manuel utilisateur

Bosch

Bosch 11253VSR GBH2-26 Instructions de montage

Bosch

Bosch GBH 2-24NDFR Manuel utilisateur

Bosch

Bosch 2-26 E Manuel utilisateur

Bosch

Bosch GBH 5-40 DCE Professional Manuel utilisateur

Bosch

Bosch Professional GBH 18V-40 Manuel utilisateur

Bosch

Bosch RHH180 Instructions de montage

Bosch

Bosch 11221DVS - Power Tools Bulldog DVS Dustless SDS Rotary... Instructions de montage

Bosch

Bosch Uneo Instructions de fonctionnement

Bosch

Bosch 11263EVS - NA SDS-Max 1-3/4" Combination... Instructions de montage

Bosch

Bosch Professional GBH 18V-28 DC Manuel utilisateur

Bosch

Bosch Professional GBH 18V-36 C Manuel utilisateur

Bosch

Bosch GBH 2-23 RE Guide de configuration

Bosch

Bosch BHR 2 RE Guide de configuration

Bosch

Bosch 2-26 RE Manuel utilisateur

Bosch

Bosch 0 611 243 7 Series Guide de configuration

Bosch

Bosch GBH 5-40 D Professional Manuel utilisateur

Bosch

Bosch Professional GBH 18V-26 Manuel utilisateur

Bosch

Bosch GBH 8-65 DCE Guide de configuration

Bosch

Bosch 11227E Instructions de montage

Bosch

Bosch 11524 - 24V 3/4 Inch SDS-plus Rotary Hammer Instructions de montage

Bosch

Bosch GBH 2-24 DFR Professional Manuel utilisateur

Bosch

Bosch GBH Professional 36 V-LI Plus Manuel utilisateur

Manuels Marteau rotatif populaires d'autres marques

Toya

Toya VOREL 81133 Manuel utilisateur

Makita

Makita HR2470 Manuel utilisateur

Hilti

Hilti TE 2-A22 Manuel utilisateur

Makita

Makita HR3851 Guide de démarrage rapide

Makita

Makita RH01 Manuel utilisateur

EINHELL

EINHELL HEROCCO Manuel utilisateur

YATO

YATO YT-82772 Manuel utilisateur

Hilti

Hilti TE15-C Manuel utilisateur

BorMann

BorMann BPH7000 Manuel utilisateur

Makita

Makita DHR280 Manuel utilisateur

Metabo HPT

Metabo HPT DH 3628DD Guide de dépannage

Black & Decker

Black & Decker KD650 Manuel utilisateur

Makita

Makita HR2010 Manuel utilisateur

Makita

Makita HR2450X8 Manuel utilisateur

Makita

Makita HR2020 Manuel utilisateur

BTI

BTI Profiline BTI-BH 24 VE Manuel utilisateur

Milwaukee

Milwaukee 5363-21 Manuel utilisateur

Graphite

Graphite 58G509 Manuel utilisateur
