Bosch 0 611 212 7 Series Guide de configuration

Typ 0 611 212 7..

Bohrhammer

Rotary Hammer

Marteau perforateur

Martillo perforador

Typ 0 611 212 7. . = UBH 2-20 SE-RL

EW/WJW 0 611 212 7.. (99 - 07) x

ROBERT BOSCH GMBH GESCHÄFTSBEREICH ELEKTROWERKZEUGE D-70745 LEINFELDEN-ECHTERDINGEN

INSTANDSETZUNGSHINWEISE

REPAIR INSTRUCTIONS

INSTRUCTIONS DE REPARATION

INSTRUCCIONES DE REPARACION

Printed in Federal Republic of Germany - Imprimé en Republique Fédérale d'Allemagne

Service

Änderungen vorbehalten. Unsere Erzeugnisse werden stets

dem neuesten technischen Stand angepaßt. Deshalb behalten

wir uns Änderungen vor.

Modifications. Our products are constantly modified to meet

new technical standards. We therefore reserve the right to

alter data and specifications without prior notice.

Modifications. Nos produits sont continuellement adaptés aux der-

nières nouveatés techniques et les dates sont données sous réserve

de changement.

Modificationes. Nuestros fabricados van siendo adaptos constante-

mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-

varnos el derecho de introducir modificationes en los datos téchnicos.

Attention: Repair, modification, and testing of power tools must be carried out in ac-

cordance with the generally recognised principles of engineering practise. Safety re-

gulations according to DIN VDE, CEE, AFNOR and further regulations applicable in

individual countries must be observed.

Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind fach-

gerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR und

weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.

Obsérvese: La reparación, modificación y verificación de herramientas electricas mano debe

efectuarse en forma técnicamente correcta. Respetar las normas de seguridad segun DIN VDE,

CEE, AFNOR, asi como otras disposiciones vigentes en los distinos paises.

Attention: La remise en état, la modification et le controle des outils électriques doivent etre ef-

fectués par des personnes qualifiées. Il convient de respecter les prescriptions de sécurite selon

DIN VDE, CEE, AFNOR, ainsi que les réglementations en vigueur dans le pays concerné.

1,8-2,2Nm

Démontage Desmontaje

Zerlegen Disassembly

1. Effectuer un contrôle préliminaire.

Attention:

Respecter les instructions de sécu-

rité selon DIN, VDE,CEE, AFNOR

et les autres instructions valables

dans les pays respectifs.

1. Realizar control de recepción.

Atención:

Atenerse a las prescripciones de

seguridad según DIN, VDE,CEE,

AFNOR y a las prescripciones adi-

cionales específicas que pudieran

existir en los respectivos países.

1. Eingangsprüfung durchführen.

Beachten:

Die Sicherheitsvorschriften nach

DIN, VDE, CEE, AFNOR und wei-

tere in den einzelnen Ländern gül-

tigen Vorschriften sind einzuhalten.

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

2. Zerlegen nach Explosions-, Schnittzeichnung

und diesem Instandsetzungshinweis.

1. Carry out power supply check.

Attention:

Safety regulations according to DIN,

VDE, CEE, AFNOR and further

regulations applicable in individual

countries must be observed.

Use normal trade tools by disassembly. Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires. Para el desmontaje no se precisan

herramientas especiales.

2. Disassembly useing explosion, cut-away

drawings and these repair instructions!

2. Démonter l'appareil suivant la vue éclatée, le

plan en coupe et ces instructions de réparation.

2. Realizar el desmontaje conforme a los dibujos

en perspectiva y en sección, y a estas

instrucciones de reparación.

11 212 - D01

3. 4. 5.

1. 2.

0,6-0,8Nm

1,8-2,2Nm

800

814

843

1,6-2,0Nm 78

mit Loctite 222 gesichert

secured with Loctite 222

87 34

3,5 - 4,5Nm

803

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

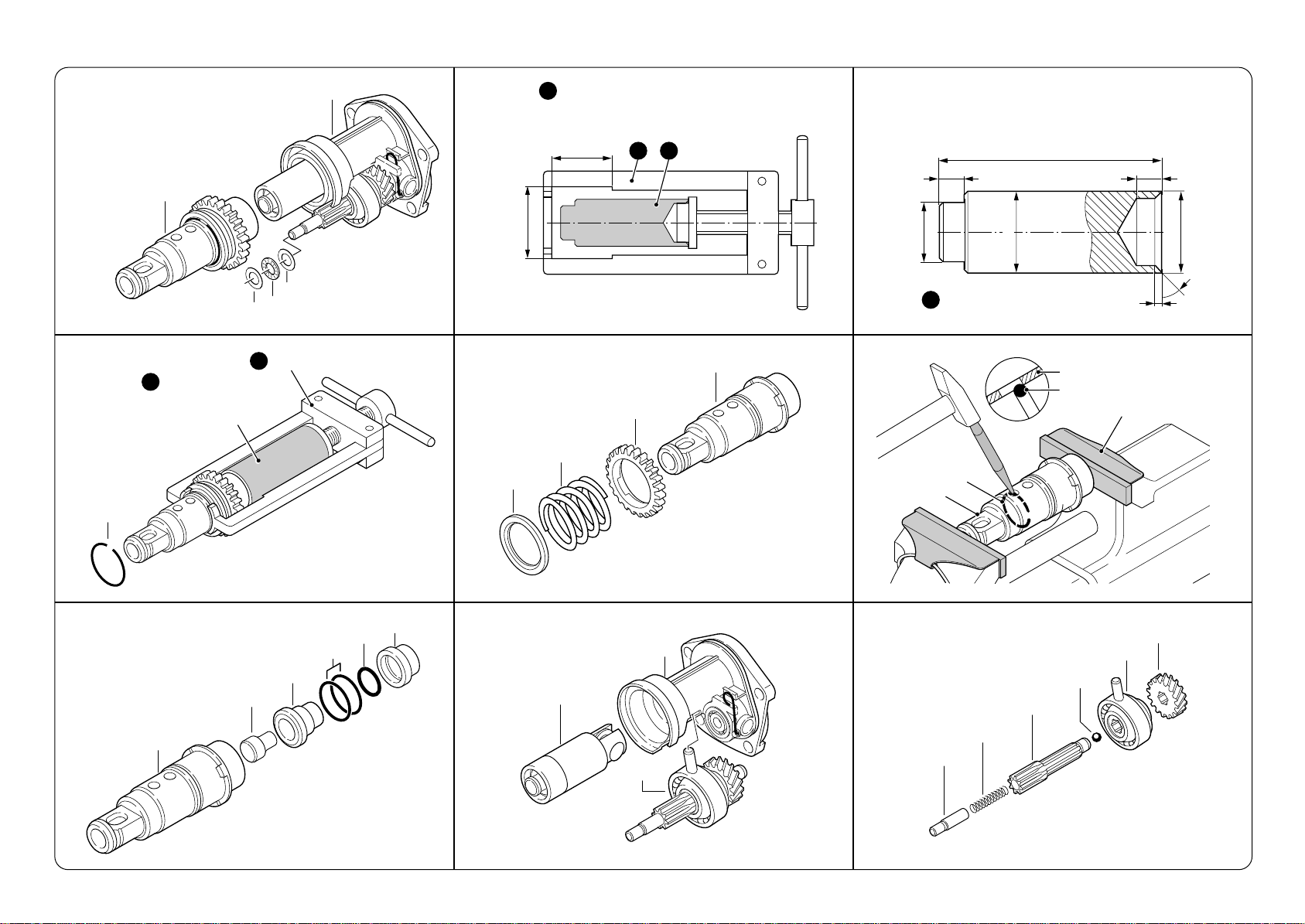

11 212 - D02

7.1 7.2

6. 6.1 6.2

7.3 8. 8.1

31 4131

821

KDEW 8103

nach Skizze ändern

modify according to drawing

modifier selon le schéma

modificar según croquis

KDEW 8103

Distanzstück / Pièce d' écaretment

Spacer / Pieza distanciadora

Distanzstück

Spacer

Pièce d' écaretment

Pieza distanciadora

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

10 10

Ø24

Ø27,6

45°

Ø37

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

28 36

21 39 45

30 23

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

Ausrastmoment 12- 20 Nm

Slipping point of clutch

Couple de glessement

Momento de desen-

clavamiento

9.4 9.5

9. 9.1 9.2

9.3

9.6 10. 10.1

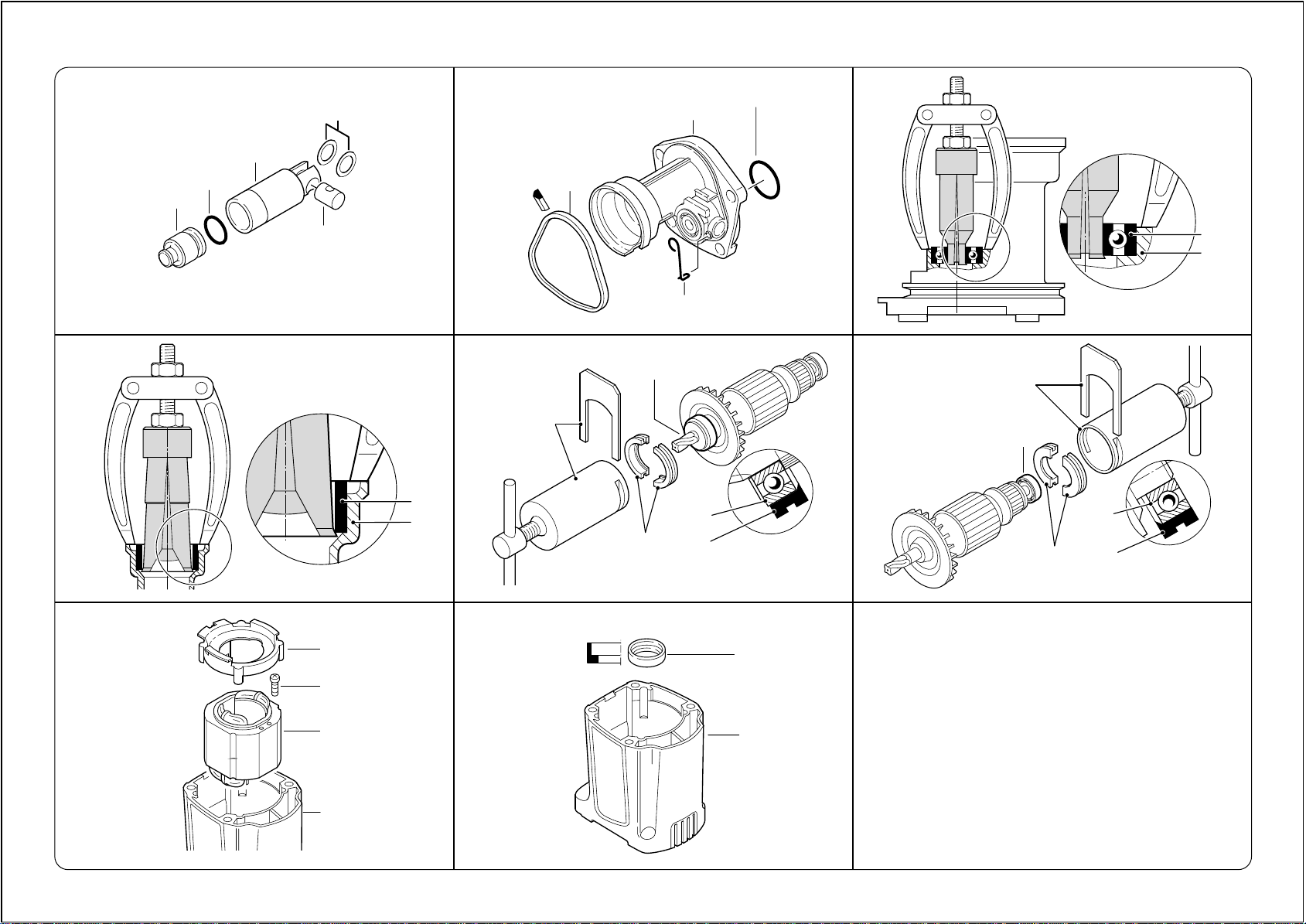

11 212 - D03

20 54

KDEW 8004/9

(2 600 211 805)

KDEW 8004

(2 608 110 803)

KDEW 8004

KDEW 8004/9

(2 600 211 804)

66 63

12. 12.1

10.2 11. 11.1

11.2

13. 14.

11 212 - D04

27 56 26

1,0 -1,4Nm

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 002 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 002.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 002.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 002.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

2066

20,6 - 20,8

130,2 - 130,4

3 605 430 001

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

3 605 430 001

Abstützplatte

supporting plate

Plque d'appui

Placa de apoyo

Abstützplatte

supporting plate

Plque d'appui

Placa de apoyo

2/3 füllen

fill

remplir

llenar

2/3 füllen

fill

remplir

llenar

22.

21.1

21.

22.1 23.123.

11 212 - M05

Spreng-Öffnung muß zwischen

den Bohrungen liegen.

Retaining spring gap must lie

between the two bore-holes.

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

7321

28 36

39 45

30 23

27 56 26

20 54

1 615 430 001

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 001

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 002

1 615 430 001

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

38 44

Hilfswerkzeug Pos. 26

Auxiliary tool

Outil auxiliaire

Herramienta auxiliar

alt / old

ancien / viejo

002

Spreng-Öffnung muß zwischen

den Bohrungen liegen.

Retaining spring gap must lie

between the two bore-holes.

11 212 - M06

24. 24.1

23.2 23.3 23.4

23.5

24.2 24.3 24.4

830

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

12,5

Ø37,0-37,5

Ø40

Ø30

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Ø32

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

821

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Herramienta auxiliar

830

85,3- 85,5

Ø14,5 x 100

135,5

129,5

Ø36,9

20x5x90

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Ø34,0

Ø31,5

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

122,0- 122,5

1 615 430 002

Montagedorn

Mounting pin

Arbre de montage

Punzón de montaje

Zähne füllen / Llenar dientes

Fill teeth / Remplir les dentes

Ausrastmoment 12- 20 Nm

Slipping point of clutch

Couple de glessement

Momento de desenclavamiento

821

1 615 430 001

Zähne füllen

Fill teeth

Remplir les dentes

Llenar dientes

31 41

3 605 430 001

fetten / grease

graisser / engrasar

11 212 - M07

25.4 25.5

25. 25.1 25.2

25.3

26. 26.1 26.2

45-50g

Teile fetten, Rest in Getrieberaum

grease the parts,

rest into gear compartment

graisser les pieces, la graisse restan-

te dans le compartiment d'engrenage

engrasar las piezas, resto en el com-

partimento del engranaje

1 615 430 001

0,6-0,8Nm

1,8-2,2Nm

800

814

843

122

112

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

Ø36,8

Ø30

20x5x90

104,2-104,8

fetten

grease

graisser

engrasar

1 615 430 001

3,5- 4,5Nm

59 94

33 85 70 86 46

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

866

66/1

Alte Ausführung

Old execution

Ancien exécution

Vieja ejecución

Neue Ausführung

New execution

Nouvelle exécution

Nueva ejecución

11 212 - M08

26.7 26.8

26.3 26.4 26.5

26.6

27. 28. 29.

1,8-2,2Nm

1,6-2,0Nm 78

31. Carry out power supply check.

Attention:

Safety regulations according to DIN, VDE,

CEE, AFNOR and further regulations

applicable in individual countries must be

observed.

32. Perform test run, impact test, electrical

and mechanical check-up.

31. Hochspannungsprüfung durchführen.

Beachten:

Die Sicherheitsvorschriften nach DIN, VDE,

CEE, AFNOR und weitere in den einzelnen

Ländern gültigen Vorschriften sind einzuhalten.

32. Probelauf, Schlagtest, elektrische

und mechanische Prüfung durchführen.

31. Effectuer un contrôle à haute tension.

Attention:

Respecter les instructions de sécurité selon

DIN, VDE, CEE, AFNOR et les autres

instructions valables dans les pays respectifs.

31. Efectuar la prueba de alta tensión.

Atención:

Atenerse a las prescripciones de seguridad

según DIN, VDE, CEE, AFNOR y a las pres-

cripciones adicionales específicas que

pudieran existir en los respectivos países.

32. Realizar un control funcional, una prueba de

taladrado con y sin percusión y los ensayos

eléctricos y mecánicos correspondientes.

32. Marche à titre d'essai, contrôle de frappe et

depercage, effectuer un contrôle mécanique

et électrique.

1,8-2,2Nm

1,6-2,0Nm

4949

890

79 14102

6778

800814

843

436

103

Schaltpläne: Separates Blatt beachten!

Wiring diagrams: Please note next page!

Schéma électrique:

Veuillez regarder la page suivante!

Esquama de conexiones: Vea bágina sigueente.

mit Loctite 222 sichern

secure with Loctite 222

11b

1a 1 1b

4948

11 22 - M09

31.

29. 29.1

30.

Autres manuels Bosch Marteau rotatif

Bosch

Bosch GBH 2-18 E Professional Manuel utilisateur

Bosch

Bosch GBH 3-28 DRE Manuel utilisateur

Bosch

Bosch BHR 2 RE Guide de configuration

Bosch

Bosch GBH 8-45 D Professional Manuel utilisateur

Bosch

Bosch GBH 2-22 S PROFESSIONAL Manuel utilisateur

Bosch

Bosch GBH 5-40 DE Manuel utilisateur

Bosch

Bosch GBH 12-52 D Manuel utilisateur

Bosch

Bosch GBH 2-20 D Professional Manuel utilisateur

Bosch

Bosch GBH 3-28 DRE Manuel utilisateur

Bosch

Bosch GBH 2-23 RE Manuel utilisateur

Bosch

Bosch EW 0 611 249 7 Series Guide de configuration

Bosch

Bosch GBH 18 V-LI Guide de configuration

Bosch

Bosch 11250VSR Instructions de montage

Bosch

Bosch Professional GBH 18V-45 C Manuel utilisateur

Bosch

Bosch GBH 2-24 DS Guide de configuration

Bosch

Bosch 11258VSR - SDS Plus Rotary Hammer Drill Instructions de montage

Bosch

Bosch 0611907076 Manuel utilisateur

Bosch

Bosch GBH 2-26F Professional Manuel utilisateur

Bosch

Bosch 11245EVS - 2" SDS-Max Combination Hammer Manuel utilisateur

Bosch

Bosch 11221DVS - Power Tools Bulldog DVS Dustless SDS Rotary... Instructions de montage

Bosch

Bosch Professional GBH 18V-28 DC Manuel utilisateur

Bosch

Bosch GBH 36 VF-LI Plus Manuel utilisateur

Bosch

Bosch GBH 2-23 RE Guide de configuration

Bosch

Bosch RH432VCQ Instructions de montage

Manuels Marteau rotatif populaires d'autres marques

Toya

Toya VOREL 81133 Manuel utilisateur

Makita

Makita HR2470 Manuel utilisateur

Hilti

Hilti TE 2-A22 Manuel utilisateur

Makita

Makita HR3851 Guide de démarrage rapide

Makita

Makita RH01 Manuel utilisateur

EINHELL

EINHELL HEROCCO Manuel utilisateur

YATO

YATO YT-82772 Manuel utilisateur

Hilti

Hilti TE15-C Manuel utilisateur

BorMann

BorMann BPH7000 Manuel utilisateur

Makita

Makita DHR280 Manuel utilisateur

Metabo HPT

Metabo HPT DH 3628DD Guide de dépannage

Black & Decker

Black & Decker KD650 Manuel utilisateur

Makita

Makita HR2010 Manuel utilisateur

Makita

Makita HR2450X8 Manuel utilisateur

Makita

Makita HR2020 Manuel utilisateur

BTI

BTI Profiline BTI-BH 24 VE Manuel utilisateur

Milwaukee

Milwaukee 5363-21 Manuel utilisateur

Graphite

Graphite 58G509 Manuel utilisateur
