Bosch Professional TGS 3000 L Manuel utilisateur

Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

1 619 P09 470 (2011.04) O / 10 XXX

TGS Professional

3000 L | 5000 | 5000 L

cn 正本使用说明书

OBJ_DOKU-25465-003.fm Page 1 Monday, June 27, 2011 1:06 PM

1 619 P09 470 | (27.6.11) Bosch Power Tools

TGS 5000

Professional

TGS 3000 L

TGS 5000 L

Professional

234 61

237 61

OBJ_DOKU-25466-003.fm Page 2 Monday, June 27, 2011 1:46 PM

| 3

Bosch Power Tools 1 619 P09 470 | (27.6.11)

TGS 5000

Professional

TGS 3000 L

TGS 5000 L

Professional

OBJ_BUCH-1427-003.book Page 3 Monday, June 27, 2011 1:09 PM

4| 中文

1 619 P09 470 | (27.6.11) Bosch Power Tools

安全规章

电动工具通用安全警告

阅读所有警告和所有说明 ! 不遵照以下警告

和说明会导致电击、着火和／或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语 " 电动工具 " 指市电驱动（有

线）电动工具或电池驱动（无线）电动工具。

1) 工作场地的安全

a) 保持工作场地清洁和明亮。混乱和黑暗的场地会

引发事故。

b) 不要在易爆环境，如有易燃液体、气体或粉尘的

环境下操作电动工具。电动工具产生的火花会点

燃粉尘或气体。

c) 让儿童和旁观者离开后操作电动工具。注意力不

集中会使你失去对工具的控制。

2) 电气安全

a) 电动工具插头必须与插座相配。绝不能以任何方

式改装插头。需接地的电动工具不能使用任何转

换插头。未经改装的插头和相配的插座将减少电

击危险。

b) 避免人体接触接地表面，如管道、散热片和冰

箱。如果你身体接地会增加电击危险。

c) 不得将电动工具暴露在雨中或潮湿环境中。水进

入电动工具将增加电击危险。

d) 不得滥用电线。绝不能用电线搬运、拉动电动工

具或拔出其插头。使电线远离热源、油、锐边或

运动部件。受损或缠绕的软线会增加电击危险。

e) 当在户外使用电动工具时，使用适合户外使用的

外接软线。适合户外使用的软线将减少电击危

险。

f) 如果在潮湿环境下操作电动工具是不可避免的，

应使用剩余电流动作保护器（RCD）。使用

RCD 可减小电击危险。

3) 人身安全

a) 保持警觉，当操作电动工具时关注所从事的操作

并保持清醒。当你感到疲倦，或在有药物、酒精

或治疗反应时，不要操作电动工具。在操作电动

工具时瞬间的疏忽会导致严重人身伤害。

b) 使用个人防护装置。始终佩戴护目镜。安全装

置，诸如适当条件下使用防尘面具、防滑安全

鞋、安全帽、听力防护等装置能减少人身伤害。

c) 防止意外起动。确保开关在连接电源和 /或电池

盒、拿起或搬运工具时处于关断位置。手指放在

已接通电源的开关上或开关处于接通时插入插头

可能会导致危险。

d) 在电动工具接通之前，拿掉所有调节钥匙或扳

手。遗留在电动工具旋转零件上的扳手或钥匙会

导致人身伤害。

e) 手不要伸展得太长。时刻注意立足点和身体平

衡。这样在意外情况下能很好地控制电动工具。

f) 着装适当。不要穿宽松衣服或佩戴饰品。让你的

衣服、手套和头发远离运动部件。宽松衣服、佩

饰或长发可能会卷入运动部件中。

g) 如果提供了与排屑、集尘设备连接用的装置，要

确保他们连接完好且使用得当。使用这些装置可

减少尘屑引起的危险。

4) 电动工具使用和注意事项

a) 不要滥用电动工具，根据用途使用适当的电动工

具。选用适当设计的电动工具会使你工作更有

效、更安全。

b) 如果开关不能接通或关断工具电源，则不能使用

该电动工具。不能用开关来控制的电动工具是危

险的且必须进行修理。

c) 在进行任何调节、更换附件或贮存电动工具之

前，必须从电源上拔掉插头和／或使电池盒与工

具脱开。这种防护性措施将减少工具意外起动的

危险。

d) 将闲置不用的电动工具贮存在儿童所及范围之

外，并且不要让不熟悉电动工具或对这些说明不

了解的人操作电动工具。电动工具在未经培训的

用户手中是危险的。

OBJ_BUCH-1427-003.book Page 4 Monday, June 27, 2011 1:09 PM

中文 | 5

Bosch Power Tools 1 619 P09 470 | (27.6.11)

e) 保养电动工具。检查运动件是否调整到位或卡

住，检查零件破损情况和影响电动工具运行的其

他状况。如有损坏，电动工具应在使用前修理

好。许多事故由维护不良的电动工具引发。

f) 保持切削刀具锋利和清洁。保养良好的有锋利切

削刃的刀具不易卡住而且容易控制。

g) 按照使用说明书，考虑作业条件和进行的作业来

使用电动工具、附件和工具的刀头等。将电动工

具用于那些与其用途不符的操作可能会导致危

险。

5) 维修

a) 将你的电动工具送交专业维修人员，使用同样的

备件进行修理。这样将确保所维修的电动工具的

安全性。

针对直磨机的安全规章

研磨时的一般性安全指示

f本电动工具适合充当研磨机。请详阅机器附带的所

有安全指示，使用说明，插图和技术数据等。如果

未遵循以下的指示，可能会遭受电击造成火灾并且 /

或导致严重的伤害。

f本电动工具不适合进行砂纸研磨，钢丝刷研磨，抛

光和切割研磨。未依照规定使用机器可能危害他人

或伤害自己。

f不使用非工具制造商推荐和专门设计的附件。否则

该附件可能被装到你的电动工具上，而它不能保证

安全操作。

f附件的额定速度必须至少等于电动工具上标出的最

大速度。附件以比其额定速度大的速度运转会发生

爆裂和飞溅。

f附件的外径和厚度必须在电动工具额定能力范围之

内。不正确的附件尺寸不能得到充分防护或控制。

f砂轮，法兰盘，靠背垫或任何其他附件的轴孔尺寸

必须适合于安装到电动工具的主轴上。带轴孔的，

与电动工具安装件不配的附件将会失稳，过度振动

并会引起失控。

f不要使用损坏的附件。在每次使用前要检查附件，

例如砂轮是否有碎片和裂缝，靠背垫是否有裂缝，

撕裂或过度磨损，钢丝刷是否松动或金属丝是否断

裂。如果电动工具或附件跌落了，检查是否有损坏

或安装没有损坏的附件。检查和安装附件后，让自

己和旁观者的位置远离旋转附件的平面，并以电动

工具最大空载速度运行 1分钟。损坏的附件通常在

该试验时会碎裂。

f戴上防护用品。根据适用情况，使用面罩，安全护

目镜或安全眼镜。适用时，戴上防尘面具，听力保

护器，手套和能挡小磨料或工件碎片的工作围裙。

眼防护罩必须挡住各种操作产生的飞屑。防尘面具

或口罩必须能够过滤操作产生的颗粒。长期暴露在

高强度噪音中会引起失聪。

f让旁观者与工作区域保持一安全距离。任何进入工

作区域的人必须戴上防护用品。工件或破损附件的

碎片可能会飞出并引起紧靠着操作区域的旁观者的

伤害。切割附件触及带电导线会使电动工具外露的

金属零件带电，并使操作者触电。

f当在切割附件有可能切割到暗线或自身电线的场所

进行操作时，只能通过绝缘握持面来握住电动工具。

切割附件碰到一根带电导线可能会使电动工具外露

的金属零件带电并使操作者发生电击危险。

f使软线远离旋转的附件。如果控制不当，软线可能

被切断或缠绕，并使得你的手或手臂可能被卷入旋

转附件中。

f直到附件完全停止运动才放下电动工具。并且不得

使用任何外力迫使金刚石切割片停转。旋转的附件

可能会抓住表面并拉动电动工具而让你失去对工具

的控制。

f当携带电动工具时不要开动它。意外地触及旋转附

件可能会缠绕你的衣服而使附件伤害身体。

f经常清理电动工具的通风口。电动机风扇会将灰尘

吸进机壳，过多的金属粉末沉积会导致电气危险。

f不要在易燃材料附近操作电动工具。火星可能会点

燃这些材料。

f不要使用需用冷却液的附件。用水或其他冷却液可

能导致电腐蚀或电击。

OBJ_BUCH-1427-003.book Page 5 Monday, June 27, 2011 1:09 PM

6| 中文

1 619 P09 470 | (27.6.11) Bosch Power Tools

反弹和相关警告

f反弹是因卡住或缠绕住的旋转砂轮，靠背垫，钢丝

刷或其他附件而产生的突然反作用力。卡住或缠绕

会引起旋转附件的迅速堵转，随之使失控的电动工

具在卡住点产生与附件旋转方向相反的运动。

例如，如果砂轮被工件缠绕或卡住了，伸入卡住点

的砂轮边缘可能会进入材料表面而引起砂轮爬出或

反弹。砂轮可能飞向或飞离操作者，这取决于砂轮

在卡住点的运动方向。在此条件下砂轮也可能碎裂。

反弹是电动工具误用和 /或不正确操作工序或条件的

结果。可以通过采取以下给出的适当预防措施得以

避免。

f保持紧握电动工具，使你的身体和手臂处于正确状

态以抵抗反弹力。如有辅助手柄，则要一直使用，

以便最大限度控制住起动时的反弹力或反力矩。如

采取合适的预防措施，操作者就可以控制反力矩或

反弹力。

f绝不能将手靠近旋转附件。附件可能会反弹碰到手。

f不要站在发生反弹时电动工具可能移动到的地方。

反弹将在缠绕点驱使工具逆砂轮运动方向运动。

f当在尖角、锐边等处作业时要特别小心。避免附件

的弹跳和缠绕。尖角，锐边和弹跳具有缠绕旋转附

件的趋势并引起反弹的失控。

f不要附装上锯链、木雕刀片或带齿锯片。这些锯片

会产生频繁的反弹和失控。

研磨时的特殊安全指示

f只使用所推荐的砂轮型号和为选用砂轮专门设计的

护罩。不是为电动工具设计的砂轮不能充分得到防

护，是不安全的。

f砂轮只用作推荐的用途。例如：不要用切割砂轮的

侧面进行磨削。施加到砂轮侧面的力可能会使其碎

裂。

f始终为所选砂轮选用未损坏的，有恰当规格和形状

的砂轮法兰盘。合适的砂轮法兰盘支承砂轮可以减

小砂轮破裂的可能性。切割砂轮的法兰盘可以不同

于砂轮法兰盘。

f不要使用从大规格电动工具上用剩的磨损砂轮。用

于大规格电动工具上的砂轮不适于较小规格工具的

高速工况并可能会爆裂。

其它的警告事项

请佩戴护目镜。

f使用合适的侦测装置侦察隐藏的电线，或者向当地

的相关单位寻求支援。接触电线可能引起火灾並让

操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管

不仅会造成严重的财物损失，也可能导致触电。

f如果电源突然中断，例如停电或不小心拔出插头，

得马上解除起停开关的锁定并把它设定在关闭的位

置。这样可以避免机器突然起动。

f固定好工件。使用固定装置或老虎钳固定工件，会

比用手持握工件更牢固。

产品和功率描述

阅读所有的警告提示和指示。如未确实遵

循警告提示和指示，可能导致电击、火灾

並且 / 或其他的严重伤害。

按照规定使用机器

安装了金刚砂砂轮后，可以使用本电动工具研磨金属和

磨削金属上的毛边。也可以在本机器上安装磨削砂带来

进行研磨。

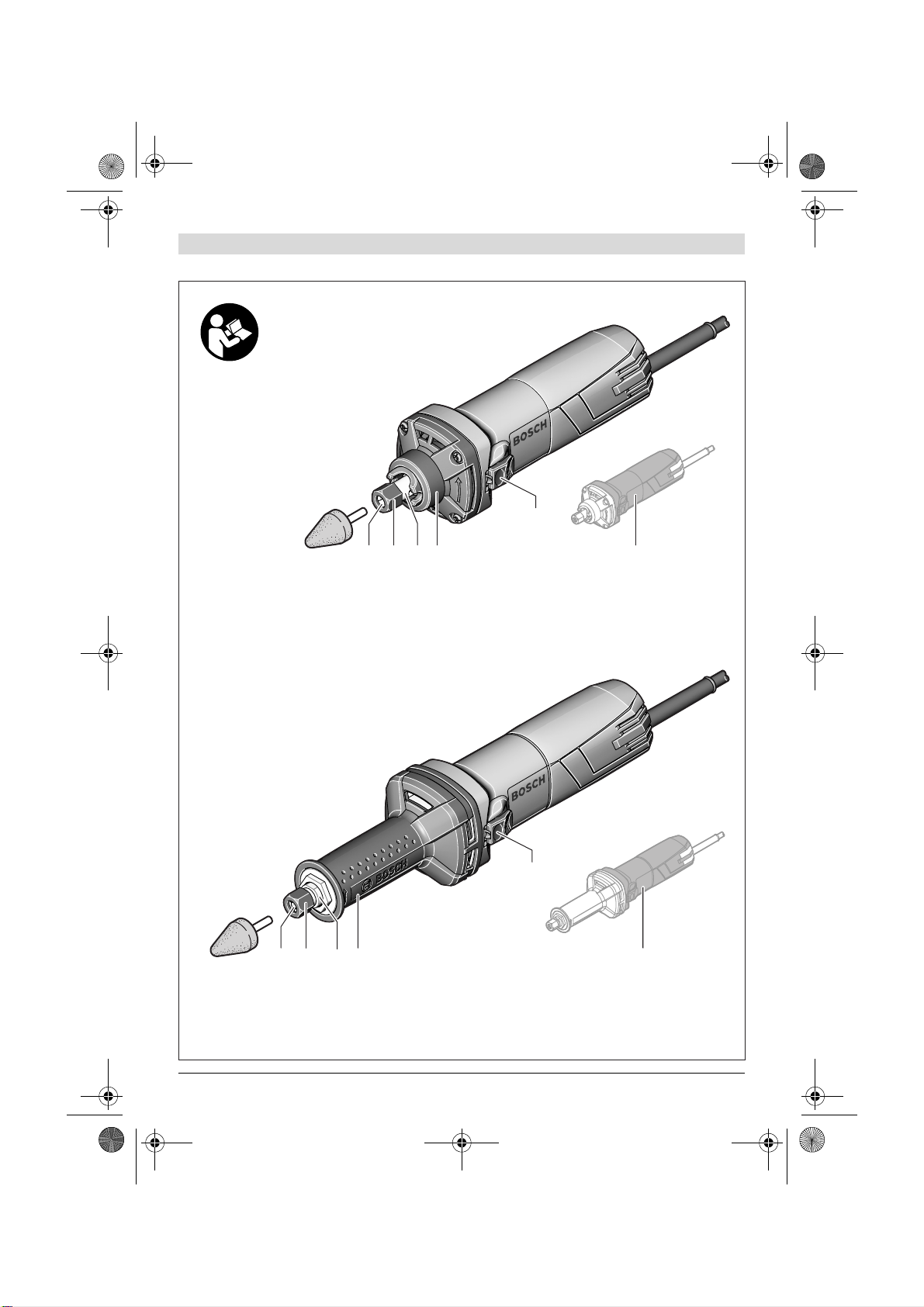

插图上的机件

机件的编号和电动工具详解图上的编号一致。

1夹钳

2夹紧螺母

3主轴

4主轴颈

5起停开关

6手柄（绝缘握柄）

7保护套筒

8支撑销*

9开口尺寸 17 毫米的开口扳手*

*图表或说明上提到的附件，并不包含在基本的供货范围中。

本公司的附件清单中有完整的附件供应项目。

OBJ_BUCH-1427-003.book Page 6 Monday, June 27, 2011 1:09 PM

中文 | 7

Bosch Power Tools 1 619 P09 470 | (27.6.11)

技术数据

安装

f维修电动工具或换装零、配件之前，务必从插座上

拔出插头。

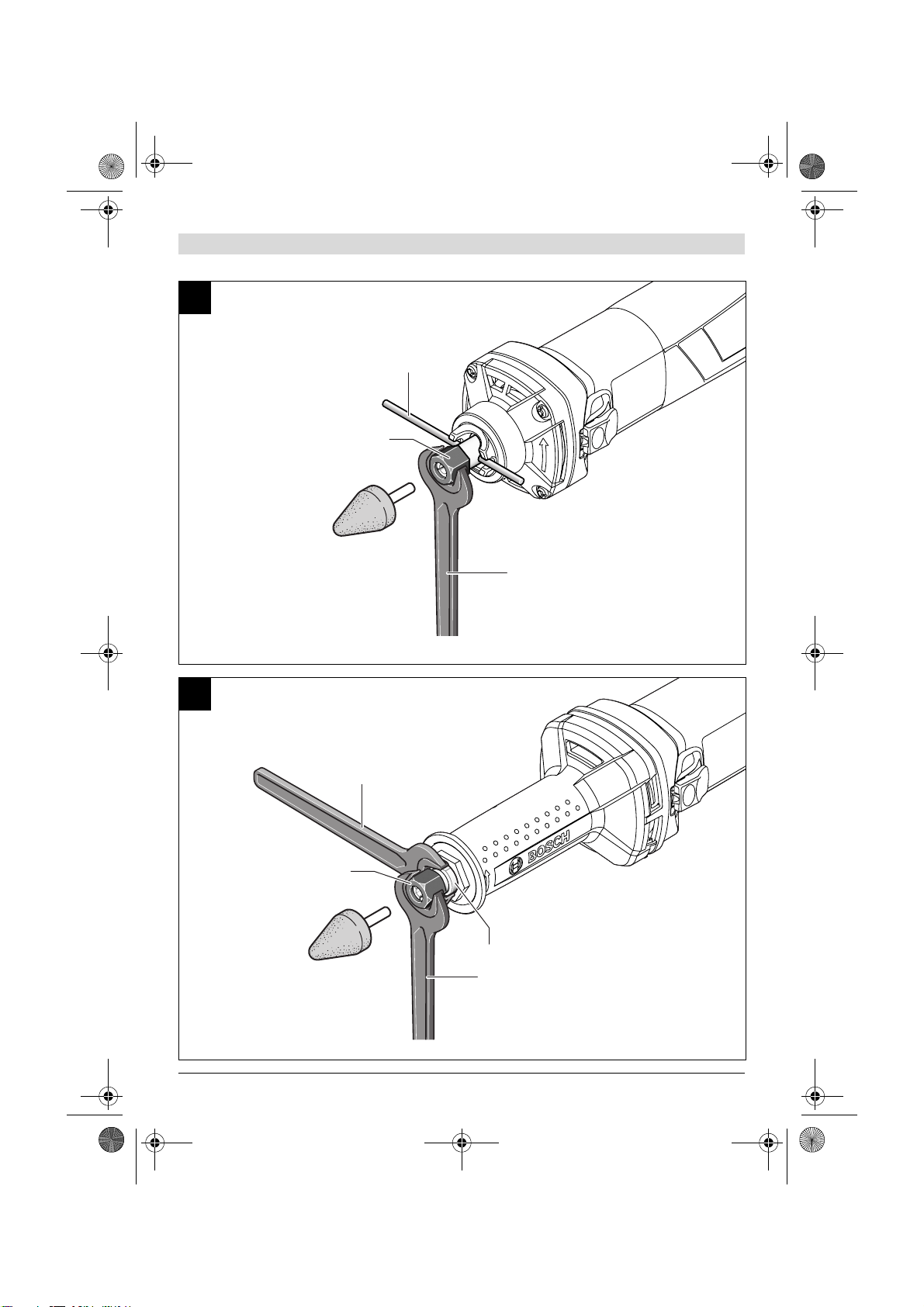

安装磨具 (TGS 5000) （参考插图 A）

–清洁主轴 3和所有即将安装的零件。

–拧转主轴 3至主轴 3上的孔和机壳上的凹陷成一直

线。把支撑销 8穿过主轴 3上的孔。

–朝着反时钟转向拧转开口扳手 9（开口尺寸 17 毫

米）来松开夹紧螺母 2。

–把砂轮的固定柄插入夹钳 1中，并将它向内推压到

尽头。

–朝着顺时钟转向拧转开口扳手 9（开口尺寸 17 毫

米）来拧紧夹紧螺母 2。

研磨体必须能够无暇且均匀地旋转。不可以继续使用已

经变形的研磨体，必须马上更换变形的研磨体。

f在尚未安装砂轮时，切勿拧紧安装着夹紧螺母的夹

钳。否则会损坏夹钳。

安装磨具 (TGS 3000 L/TGS 5000 L)

（参考插图 B）

–清洁主轴 3和所有即将安装的零件。

–把开口扳手 9插入扳手的插放位置，以便固定主轴

3。

朝着逆时钟的转向拧转插在扳手插放位置上的开口

扳手 9，以拧鬆夹紧螺母 2。

–把砂轮的固定柄插入夹钳 1中，并将它向内推压到

尽头。

–把开口扳手 9插入扳手的插放位置，以便固定主轴

3。朝着顺时钟的转向拧转插在扳手插放位置上的开

口扳手 9，以夹紧工具。

研磨体必须能够无暇且均匀地旋转。不可以继续使用已

经变形的研磨体，必须马上更换变形的研磨体。

f在尚未安装砂轮时，切勿拧紧安装着夹紧螺母的夹

钳。否则会损坏夹钳。

吸锯尘 /吸锯屑

f含铅的颜料以及某些木材、矿物和金属的加工废尘

有害健康。机器操作者或者工地附近的人如果接触、

吸入这些废尘，可能会有过敏反应或者感染呼吸道

疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致

癌，特别是和处理木材的添加剂（例如木材的防腐

剂等）结合之后。只有经过专业训练的人才能够加

工含石棉的物料。

–工作场所要保持空气流通。

–最好佩戴 P2 滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

f避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

直磨机 TGS 3000 L

Professional

TGS 5000

Professional

TGS 5000 L

Professional

物品代码 3 601 B24 0.. 3 601 B23 0.. 3 601 B24 1..

额定输入功率瓦300 500 500

额定转速次/ 分28000 28000 28000

最大夹钳直径毫米 888

主轴颈直径毫米 41 43,5 41

最大砂轮直径毫米 25 25 25

重量符合 EPTA-Procedure 01/2003 公斤 1,4 1,0 1,4

绝缘等级 /II /II /II

本说明书提供的参数是以 230 V 为依据，於低电压地区，此数据有可能不同。

请认清电动工具铭牌上的物品代码。电动工具在销售市场上没有统一的商品名称。

OBJ_BUCH-1427-003.book Page 7 Monday, June 27, 2011 1:09 PM

8| 中文

1 619 P09 470 | (27.6.11) Bosch Power Tools

操作

操作机器

f注意电源的电压！电源的电压必须和电动工具铭牌

上标示的电压一致。

开动 /关闭

开动电动工具时，必须向前推移起停开关 5。

按下起停开关 5的前端并让开关卡在这个位置，便可以

固定起停开关 5。

放开起停开关 5即可关闭电动工具。如果开关被固定

了，可以先按下起停开关 5的后端并随即放开。

有关操作方式的指点

轻轻施压并均匀地来回移动磨具，如此能够获得最佳的

工作效果。如果过度加压，不仅会降低电动工具的功

率，而且会加速磨具的耗损率。

维修和服务

维修和清洁

f维修电动工具或换装零、配件之前，务必从插座上

拔出插头。

f电动工具和通风间隙都必须保持清洁，这样才能够

提高工作品质和安全性。

f在某些极端的操作环境下，如果可能的话一定要使

用吸尘装备。吹除通气孔中的污垢并且要使用剩余

电流 –（FI）– 保护开关。加工金属时可能在电动工

具的内部堆积会导电的废尘。这样可能会影响电动

工具的安全绝缘性能。

本公司生产的电动工具都经过严密的品质检验，如果机

器仍然发生故障，请将机器交给博世电动工具公司授权

的顾客服务处修理。

询问和订购备件时，务必提供机器铭牌上标示的 10 位

数物品代码。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，

维护和备件的问题。以下的网页中有爆炸图和备件的

资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关购买，使用和

设定本公司产品及附件的问题。

有关保证，维修或更换零件事宜，请向合格的经销商查

询。

中国大陆

博世电动工具（中国）有限公司

中国浙江省杭州市

滨江区滨康路 567 号

邮政编码：310052

免费服务热线：400 826 8484

传真：+86 571 8777 4502

电邮：[email protected]osch.com

www.bosch-pt.com.cn

羅伯特 x博世有限公司

香港北角英皇道 625 號21 樓

客戶服務熱線：+852 (21) 02 02 35

傳真：+852 (25) 90 97 62

電郵：[email protected]

網站：www.bosch-pt.com.hk

制造商地址：

罗伯特博世有限公司

营业范围电动工具

邮箱号码 100156

70745 Leinfelden-Echterdingen （莱菲登 -艾希德登）

Deutschland （德国）

处理废弃物

必须以符合环保的方式，回收再利用损坏的机器、附件

和废弃的包装材料。

不可以把电动工具丢入家庭垃圾中 !

保留修改权。

OBJ_BUCH-1427-003.book Page 8 Monday, June 27, 2011 1:09 PM

| 9

Bosch Power Tools 1 619 P09 470 | (27.6.11)

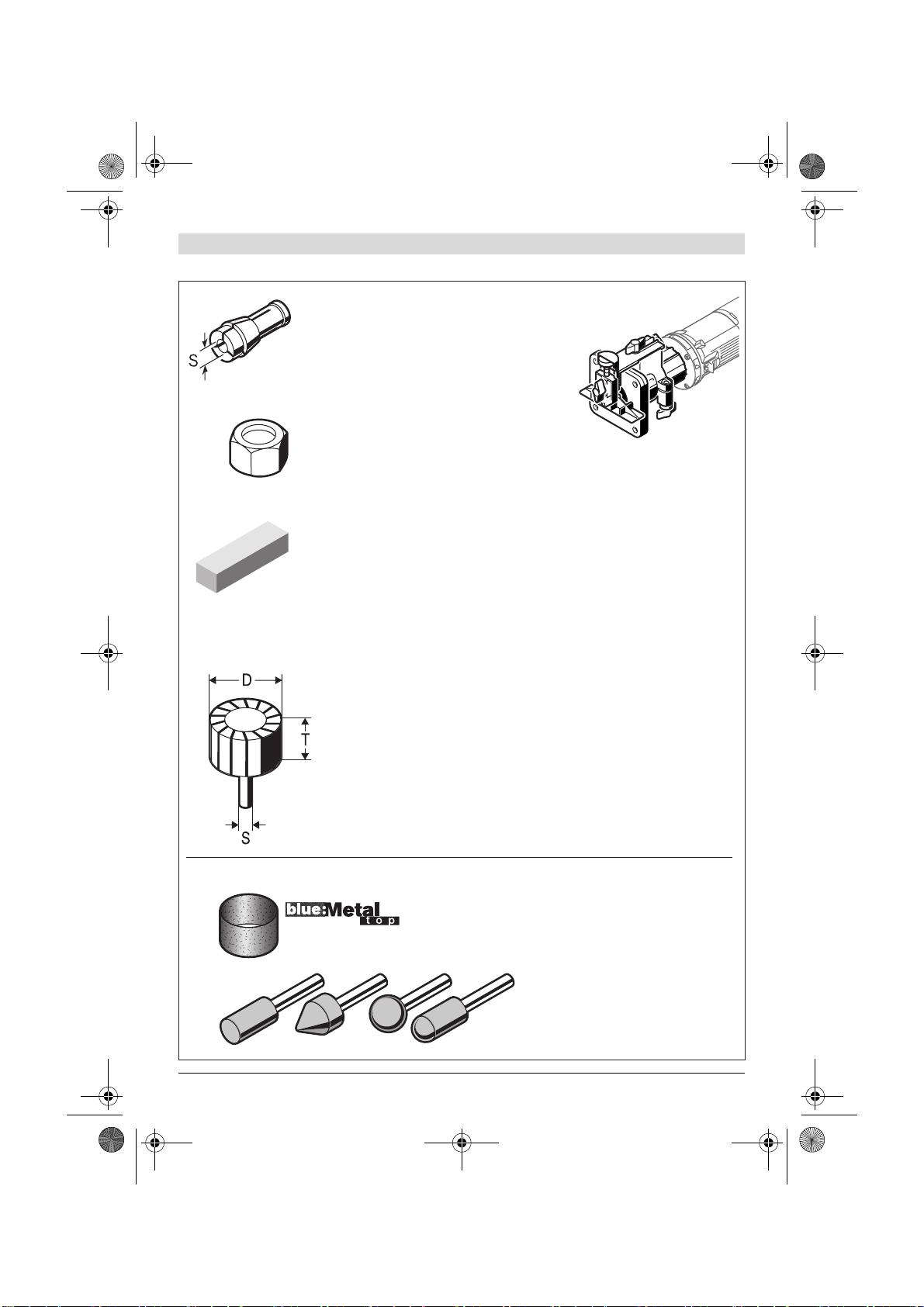

3 mm 2 608 570 008

6 mm 2 608 570 047

1/4" 2 608 570 048

8 mm 2 608 570 049

S D T min-1

6 mm 15 mm 30 mm 36 000 2 608 620 034

1 607 929 000

M 15 2 603 312 006 PKF 25:

2 607 020 301 (TGS 5000)

OBJ_BUCH-1427-003.book Page 9 Monday, June 27, 2011 1:09 PM

| 1

Bosch Power Tools 1 619 P09 470 | (27.6.11)
