de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по эксплуатации

uk Оригінальна інструкція з експлуатації

kk Пайдалану нұсқаулығының түпнұсқасы

ro Instrucțiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ja 

zh 

zh 

ko   

th 

id Petunjuk-Petunjuk untuk Penggunaan Orisinal

vi Bn gc hng dn s dng

ar   

fa   

1 609 92A 6B7

LR 7 Professional

2 |

Deutsch...........................................Seite 6

English ...........................................Page 13

Français ..........................................Page 21

Español......................................... Página 29

Português....................................... Página 37

Italiano ......................................... Pagina 45

Nederlands...................................... Pagina 52

Dansk ............................................ Side 60

Svensk ..........................................Sidan 67

Norsk............................................. Side 74

Suomi............................................ Sivu 81

Ελληνικά.........................................Σελίδα 88

Türkçe........................................... Sayfa 96

Polski........................................... Strona 105

Čeština........................................ Stránka 114

Slovenčina..................................... Stránka 121

Magyar ...........................................Oldal 128

Русский ......................................Страница 136

Українська....................................Сторінка 145

Қазақ .............................................Бет 154

Română......................................... Pagina 163

Български ....................................Страница 171

Македонски...................................Страница 179

Srpski.......................................... Strana 187

Slovenščina ...................................... Stran 194

Hrvatski........................................Stranica 201

Eesti ......................................... Lehekülg 209

Latviešu .......................................Lappuse 216

Lietuvių k.......................................Puslapis 223

........................................  231

 ...............................................238

...........................................245

........................................  252

.............................................. 259

Bahasa Indonesia................................Halaman 268

Ting Vit........................................ Trang 275

..........................................  284

 .......................................... 292

1 609 92A 6B7 | (28.05.2021) Bosch Power Tools

| 3

(a)

(b)

(c)

(d)

(e)

(6)

(5)

(4)

(3)

(2)

(1)

(8)

(g) (f)

(7)

Bosch Power Tools 1 609 92A 6B7 | (28.05.2021)

4 |

(9)

(10)

(11)

(12)

(13)

(20)

(19)

(18)

(8)

(15)

(14)

(16)

(17)

1 609 92A 6B7 | (28.05.2021) Bosch Power Tools

| 5

(5)

Bosch Power Tools 1 609 92A 6B7 | (28.05.2021)

6 | Deutsch

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisun-

gen verwendet wird, können die integrierten Schutzvorkehrun-

gen im Messwerkzeug beeinträchtigt werden. BEWAHREN SIE

DIESE ANWEISUNGEN GUT AUF.

uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Messwerkzeuges erhalten bleibt.

uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-

zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

uBeim Betrieb des Messwerkzeugs ertönen unter bestimmten Bedingungen laute

Signaltöne. Halten Sie deshalb das Messwerkzeug vom Ohr bzw. von anderen

Personen fern. Der laute Ton kann das Gehör schädigen.

Bringen Sie den Magnet nicht in die Nähe von Implantaten oder

sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher

oder Insulinpumpe. Durch den Magnetwird ein Feld erzeugt, das die

Funktion von Implantaten oder medizinischen Geräten beeinträchti-

gen kann.

uHalten Sie das Messwerkzeug fern von magnetischen Datenträgern und magne-

tisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversi-

blen Datenverlusten kommen.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Der Laserempfänger ist bestimmt zum schnellen Finden von pulsierenden Laserstrahlen.

Welcher Bosch-Linienlaser bzw. Bosch-Punkt- und Linienlaser mit dem Laserempfänger

kompatibel ist, entnehmen Sie der Betriebsanleitung des Linienlasers/Punkt- und Linien-

lasers.

Der Laserempfänger ist zur Verwendung im Innen- und Außenbereich geeignet.

1 609 92A 6B7 | (28.05.2021) Bosch Power Tools

Deutsch | 7

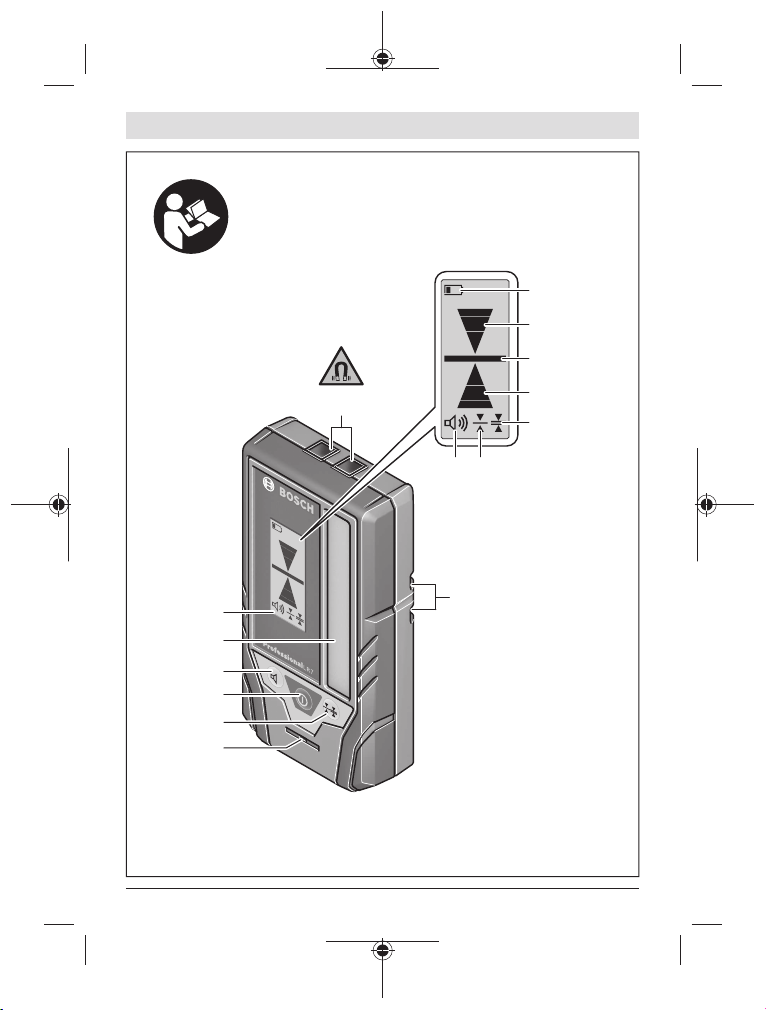

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des

Laserempfängers auf der Grafikseite.

(1) Lautsprecher

(2) Taste Einstellung Empfangsgenauigkeit

(3) Ein-/Aus-Taste

(4) Taste Signalton

(5) Empfangsfeld für Laserstrahl

(6) Display

(7) Magnete

(8) Führungsnut für Halterung

(9) LED-Richtungsanzeige "Laserstrahl unter Mittellinie"

(10) Mittenmarkierung

(11) LED-Richtungsanzeige "Laserstrahl über Mittellinie"

(12) Seriennummer

(13) Batteriefachdeckel

(14) Arretierung des Batteriefachdeckels

(15) LED Mittellinie (hinten)

(16) Halterunga) (1608M00C1L)

(17) Drehknopf der Halterunga)

(18) Führungsschienea)

(19) Arretierung der Halterunga)

(20) Druckknopf zum Lösen der Arretierunga)

a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das

vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Anzeigenelemente

(a) Batteriewarnung

(b) Richtungsanzeige "Laserstrahl unter Mittellinie"

(d) Richtungsanzeige "Laserstrahl über Mittellinie"

(e) Anzeige Empfangsgenauigkeit "grob"

Bosch Power Tools 1 609 92A 6B7 | (28.05.2021)

8 | Deutsch

(f) Anzeige Empfangsgenauigkeit "fein"

(g) Anzeige Signalton

Technische Daten

Laserempfänger LR 7

Sachnummer 3 601 K69 J..

ArbeitsbereichA) 5–XmB)

Empfangswinkel 90°

EmpfangsgenauigkeitC)

– "fein" ±1mm

– "grob" ±3mm

Betriebstemperatur –10°C…+50°C

Lagertemperatur –20°C…+70°C

max. Einsatzhöhe über Bezugshöhe 2000m

relative Luftfeuchte max. 90%

Verschmutzungsgrad entsprechend IEC61010‑1 3D)

Batterien 2×1,5V LR6(AA)

Betriebsdauer ca. 30h

Gewicht entsprechend EPTA‑Procedure01:2014 0,15kg

Maße (Länge × Breite × Höhe) 73× 28× 137mm

Schutzart IP54 (staub- und spritzwasserge-

schützt)

A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnenein-

strahlung) verringert werden.

B) X: maximaler Arbeitsbereich für Betrieb mit Laserempfänger entsprechend der Betriebsanlei-

tung des verwendeten Bosch-Linienlasers bzw. Bosch-Punkt- und Linienlasers

C) abhängig vom Abstand zwischen Laserempfänger und Linienlaser/Punkt- und Linienlaser

D) Es tritt leitfähige Verschmutzung auf, oder es tritt trockene, nicht leitfähige Verschmutzung auf,

die durch zu erwartende Kondensation leitfähig wird. Unter solchen Bedingungen ist das Pro-

dukt normalerweise vor direkter Sonneneinstrahlung, Niederschlag und vollem Winddruck ge-

schützt, aber weder Temperatur noch Luftfeuchtigkeit werden kontrolliert.

Zur eindeutigen Identifizierung Ihres Laserempfängers dient die Seriennummer (12) auf dem Typen-

schild.

1 609 92A 6B7 | (28.05.2021) Bosch Power Tools

Deutsch | 9

Geräuschinformation

Der A-bewertete Schalldruckpegel des Signaltons beträgt in einem Meter Ab-

stand 80dB(A).

Halten Sie den Laserempfänger nicht dicht ans Ohr!

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Laserempfängers wird die Verwendung von Alkali-Mangan-Batterien

empfohlen.

Ziehen Sie die Arretierung (14) des Batteriefachdeckels nach außen und klappen Sie

den Batteriefachdeckel (13) auf. Setzen Sie die Batterien ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite

des Batteriefachs.

Erscheint die Batteriewarnung (a) erstmals im Display (6), kann der Laserempfänger

noch ca. 2h betrieben werden.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Her-

stellers und mit gleicher Kapazität.

uNehmen Sie die Batterien aus dem Laserempfänger, wenn Sie ihn längere Zeit

nicht benutzen. Die Batterien können bei längerer Lagerung im Laserempfänger kor-

rodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

uSchützen Sie den Laserempfänger vor Nässe und direkter Sonneneinstrahlung.

uSetzen Sie den Laserempfänger keinen extremen Temperaturen oder Tempera-

turschwankungen aus. Lassen Sie ihn z.B. nicht längere Zeit im Auto liegen. Lassen

Sie den Laserempfänger bei größeren Temperaturschwankungen erst austemperie-

ren, bevor Sie ihn in Betrieb nehmen. Bei extremen Temperaturen oder Temperatur-

schwankungen kann die Präzision des Laserempfängers beeinträchtigt werden.

Laserempfänger aufstellen (sieheBildA)

Stellen Sie den Laserempfänger mindestens 5m vom Linienlaser bzw. Punkt- und Linien-

laser entfernt auf. Stellen Sie sicher, dass der Empfängermodus am Linienlaser bzw.

Bosch Power Tools 1 609 92A 6B7 | (28.05.2021)

10 | Deutsch

Punkt- und Linienlaser aktiv ist. Wählen Sie eine Betriebsart, bei der entweder nur ein

waagerechter oder nur ein senkrechter Laserstrahl erzeugt wird.

Hinweis: Wählen Sie keine Betriebsart mit waagerechtem und senkrechtem Laserstrahl

gleichzeitig (Kreuzlinienbetrieb), da sonst Fehlanzeigen zur Höhe des Laserstrahls auf-

treten können.

Platzieren Sie den Laserempfänger so, dass der Laserstrahl das Empfangsfeld(5) errei-

chen kann. Richten Sie ihn so aus, dass der Laserstrahl das Empfangsfeld quer durch-

läuft (wie im Bild dargestellt).

Ein-/Ausschalten

uBeim Einschalten des Laserempfängers ertönt ein lauter Signalton. Halten Sie

deshalb den Laserempfänger beim Einschalten vom Ohr bzw. von anderen Perso-

nen fern. Der laute Ton kann das Gehör schädigen.

Zum Einschalten des Laserempfängers drücken Sie die Ein-/Aus-Taste (3). Alle Display-

anzeigen sowie alle LEDs leuchten kurz auf und ein Signalton ertönt.

Nach dem Einschalten des Laserempfängers ist immer eine mittlere Lautstärke und die

Empfangsgenauigkeit "fein" eingestellt.

Zum Ausschalten des Laserempfängers drücken Sie erneut die Ein-/Aus-Taste (3). Alle

LEDs und alle Displayanzeigen leuchten vor dem Ausschalten kurz auf und ein Signalton

ertönt.

Wird ca. 20min keine Taste am Laserempfänger gedrückt und erreicht das

Empfangsfeld(5) 20min lang kein Laserstrahl, dann schaltet der Laserempfänger zur

Schonung der Batterien automatisch ab. Die Abschaltung wird durch kurzes Aufleuchten

aller LEDs und aller Displayanzeigen angezeigt und ein Signalton ertönt.

Einstellung der Anzeige Mittellinie wählen

Mit der Taste Einstellung Empfangsgenauigkeit (2) können Sie festlegen, mit welcher Ge-

nauigkeit die Position des Laserstrahls auf dem Empfangsfeld als "mittig" angezeigt wird:

– Empfangsgenauigkeit "fein" (Anzeige(f) im Display),

– Empfangsgenauigkeit "grob" (Anzeige(e) im Display).

Richtungsanzeigen

Die Position des Laserstrahls im Empfangsfeld (5) wird angezeigt:

– durch die Richtungsanzeigen "Laserstrahl unter Mittellinie"(b), "Laserstrahl über

Mittellinie"(d) bzw. Mittellinie(c) im Display(6) an der Vorderseite des Laseremp-

fängers,

– durch die LED-Richtungsanzeigen "Laserstrahl unter Mittellinie"(9), "Laserstrahl über

Mittellinie"(11) bzw. Mittellinie(15) an der Rückseite des Laserempfängers,

1 609 92A 6B7 | (28.05.2021) Bosch Power Tools

Autres manuels pour LR 7 Professional

Table des matières

Langues :

Autres manuels Bosch Instrument de mesure

Bosch

Bosch ETT 008.71 Manuel utilisateur

Bosch

Bosch 0601063L00 Manuel utilisateur

Bosch

Bosch PLR15 Manuel utilisateur

Bosch

Bosch BEA 550 Manuel utilisateur

Bosch

Bosch LR 1 Professional Manuel utilisateur

Bosch

Bosch DLE 40 Professional Manuel utilisateur

Bosch

Bosch GLM 7000 Manuel utilisateur

Bosch

Bosch gll3-80 P Manuel utilisateur

Bosch

Bosch GMS 120 Professional Manuel utilisateur

Bosch

Bosch SCT 17 Manuel utilisateur

Bosch

Bosch GLM Professional 100-25 C Manuel utilisateur

Bosch

Bosch GAM 270 MFL Instructions de montage

Bosch

Bosch LR40 Instructions de montage

Bosch

Bosch GLM Professional 250 VF Manuel utilisateur

Bosch

Bosch gll 3-50 professional Manuel utilisateur

Bosch

Bosch PCL 10 Manuel utilisateur

Bosch

Bosch PTD 1 Manuel utilisateur

Bosch

Bosch PLR 30 C Manuel utilisateur

Bosch

Bosch Professional GIC 4-23 C Manuel utilisateur

Bosch

Bosch GLM 500 Professional Manuel utilisateur

Bosch

Bosch Professional GLM 50-27 C Manuel utilisateur

Bosch

Bosch GAM Professional 220 Manuel utilisateur

Bosch

Bosch FSA 760 Manuel utilisateur

Bosch

Bosch gll3-80 P Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
