Bodet Profil 930 Manuel utilisateur
1
Horloge Profil 930-940 intérieure
Profil 930-940 Clock indoor
Réceptrice NTP
NTP Receiver
Manuel d’installation et de mise en service
Installation and operation manual
HORLOGES ANALOGIQUES intérieures
ANALOGUE CLOCKS indoor
S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur.
When receiving goods please check nothing is broken otherwise make a claim near shipping company.
BODET SA
BP1
49340 TREMENTINES I FRANCE
Fax: +33 (0)2.41.71.72.01
Usine de Trémentines
Système de
Management certifié
Réf : 607555 G
www.bodet-time.com
2
Table des matières
I - Vérication initiale 4
1.1 Déballage de l’horloge............................................................................................................................................4
1.2 Nettoyage................................................................................................................................................................4
1.3 Pré-requis...............................................................................................................................................................4
II - Installation 5
2.1 Horloge Simple Face (SF)......................................................................................................................................5
2.2 Horloge Double Face (DF)......................................................................................................................................5
III - Alimentation 5
IV - Mise en service et mise à l’heure 6
V - Caractéristiques techniques 7
VI - Présentation du serveur web 8
6.1 Page d’accueil.........................................................................................................................................................8
6.2 Page Conguration réseau......................................................................................................................................9
6.3 Page Conguration heure et synchronisation........................................................................................................10
6.4 Page conguration des alarmes............................................................................................................................12
6.5 Page système.......................................................................................................................................................14
VII - Que faire si...? ...Vérier. 15
3
Table of contents
I - Initial checks 16
1.1 Unpacking the clock..............................................................................................................................................16
1.2 Cleaning................................................................................................................................................................16
1.3 Pre-requisit............................................................................................................................................................16
II - Installation 17
2.1 Single sided (SF) clock..........................................................................................................................................17
2.2 Double sided (DF) clock.........................................................................................................................................17
III - Power supply 17
IV - Setup and initial time setting 18
V - Technical characteristics 19
VI - Web interface 20
6.1 Homepage............................................................................................................................................................20
6.2 Network conguration page..................................................................................................................................21
6.3 Time and synchronisation conguration page......................................................................................................22
6.4 Alarm conguration page......................................................................................................................................24
6.5 System page.........................................................................................................................................................26
VII - What to do if...? ... Check. 27
4
I - Vérification initiale
Nous vous remercions d’avoir choisi une horloge BODET.
Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001.
Nous vous recommandons, de lire attentivement ce manuel avant de commencer à manipuler
l’horloge.
Conserver ce manuel pendant toute la durée de vie de votre horloge afin de pouvoir vous y reporter
à chaque fois que cela sera nécessaire.
Tout usage non conforme à la présente notice peut causer des dommages irréversibles sur
l’horloge, et entraîne l’annulation de la garantie.
La présente notice concerne les modèles «NTP». Pour les autres modèles, se reporter à la
notice correspondante.
1.1 Déballage de l’horloge
Déballer soigneusement l’horloge et vérifier le contenu de l’emballage. Celui-ci doit comprendre :
– l’horloge Profil (avec étiquette comportant l’adresse MAC du produit) et ce manuel,
– une pochette de nettoyage antistatique,
– en option, le support disque mural qui est livré dans une pochette séparée.
Version : au dos de l’horloge, une étiquette signalétique précise la version de l’horloge :
NTP = l’horloge est une réceptrice pilotée par une horloge mère ou un serveur NTP.
1.2 Nettoyage
Utiliser un produit antistatique identique à celui de la pochette de nettoyage fournie. Ne jamais
utiliser d’alcool, d’acétone ou autres solvants susceptibles d’endommager le boîtier et la vitre de
votre horloge.
1.3 Pré-requis
Pour la mise en service des horloges, vous pourrez installer le logiciel «BODET Detect». Ce
logiciel est disponible sur le site internet www.bodet-time.com, en téléchargement gratuit.
Note : la prise réseau sur laquelle est connectée l’horloge BODET doit être PoE par l’intermédiaire
d’un switch PoE ou d’un injecteur PoE.
Nous recommandons les marques suivantes :
■Injecteurs PoE : Zyxel, Tp Link, D-Link, HP, Cisco, Axis, ITE Power Supply, PhiHong, Abus,
Globtek.
■Switches PoE : D-Link, HP, Planet, Zyxel, Cisco, NetGear, PhiHong.
5
II - Installation
Choisir l’emplacement où sera installée l’horloge en privilégiant un endroit exempt de parasites
électriques (transformateur, ...). Le réseau informatique doit être PoE (802.3af, classe 3).
2.1 Horloge Simple Face (SF)
Les horloges d’intérieur s’accrochent simplement sur
une tête de vis.
- Installer une vis (Ø 4) à la hauteur désirée en
laissant dépasser la tête de 3 mm.
- Raccorder l’horloge sur le réseau informatique (photo 1).
- Mettre en place l’horloge.
2.2 Horloge Double Face (DF)
- Fixer le support Double Face au mur ou au plafond
avec 2 vis Ø6.
- Raccorder l’horloge maître sur le réseau informatique
(photo 1). Relier sur l’horloge maître, la seconde horloge
(esclave) via un câble RJ12 uniquement (photo 2).
Ne pas utiliser un câble téléphonique standard RJ11.
Ne pas raccorder un câble Ethernet PoE sur le
connecteur RJ45 de l’horloge esclave.
- Présenter les horloges face au support puis les
tourner dans le sens des aiguilles d’une montre afin
de les amener dans leurs positions définitives.
Note : Le fonctionnement du logiciel «BODET Detect» (voir notice 607548) ainsi que l’utilisation du
serveur web restent inchangés dans le cas d’une horloge double face. La prise en main s’effectue
sur une seule horloge (maître) et celle-ci transmet les informations à l’horloge esclave via le câble
Ethernet RJ12. La mise à jour du Firmware est effective sur les deux horloges.
Si les deux versions de Firmware entre l’horloge maître et l’horloge esclave sont différentes, cette
information doit être retournée à l’utilisateur par un affichage partiel de chaque version de Firmware
dans la colonne Firmware. Ex: «V1.1A07 + V1.1A05».
III - Alimentation
Les horloges NTP sont alimentées et synchronisées par le réseau Ethernet (PoE).
Photo 1 : connecon horloge maître Photo 2 : connecon horloge esclave
6
IV - Mise en service et mise à l’heure
Connecter le réseau sur la prise RJ45.
Configuration usine
- Le retour de la configuration usine s’effectue en shuntant (à l’aide d’un tournevis par
exemple) les 2 broches situées à l’arrière de l’horloge au dessus de l’étiquette : Factory
Config (shunt long pendant le fonctionnement).
- Le positionnement des aiguilles à midi s’effectue en shuntant les 2 mêmes broches à la
mise sous tension de l’horloge.

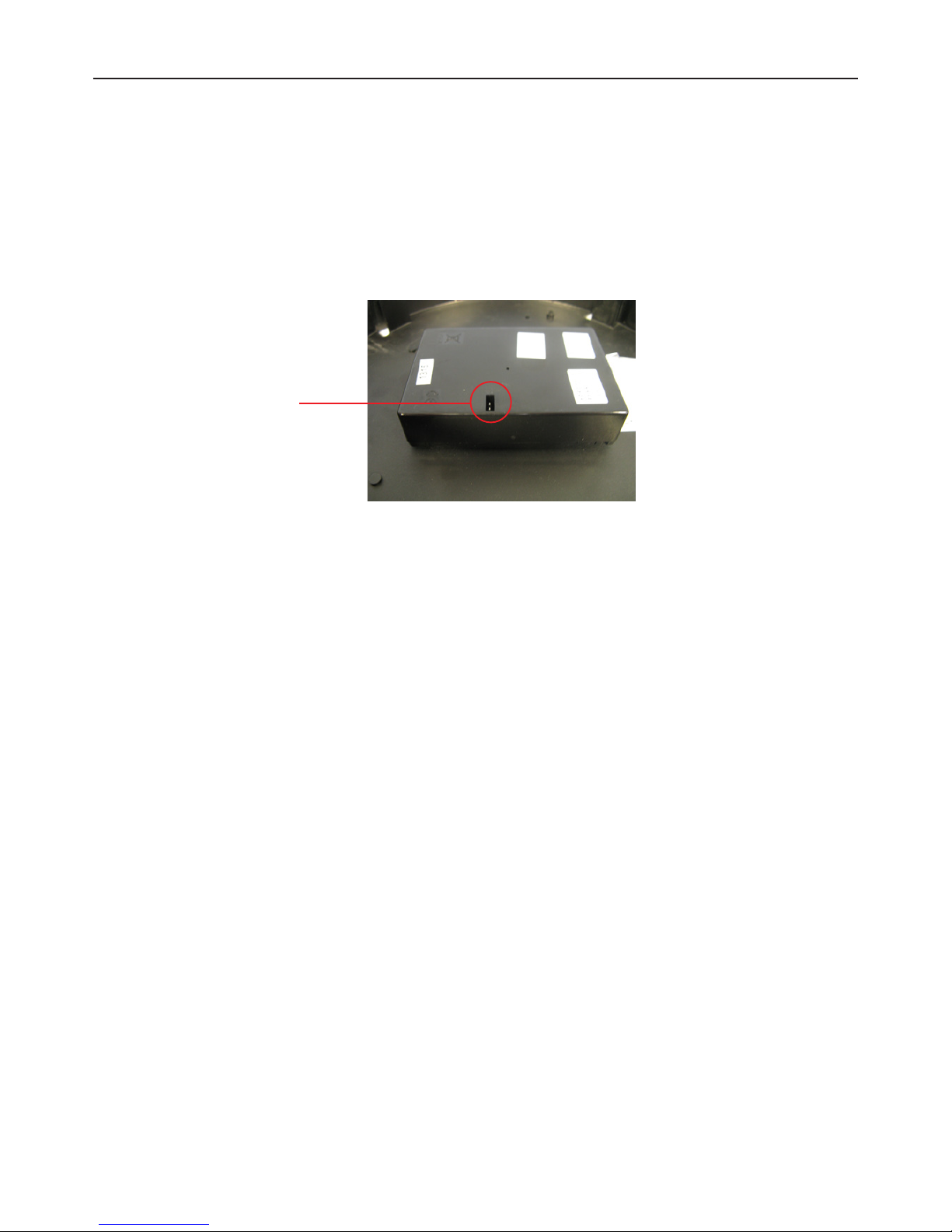

Broches pour shunt
Par défaut la configuration est la suivante :
- Configuration IP par DHCP
- Time zone : EUR
- Synchronisation : Multicast
- Adresse de synchronisation : 239.192.54.1
Un rappel de cette configuration est fournie au dos du produit.
La configuration usine complète est la suivante :
- Nom de l’horloge : «BODET-@MAC»
- Configuration IP par DHCP
- Time zone : EUR
- Synchronisation : Multicast
- Adresse de synchronisation : 239.192.54.1
- Période de pool pour synchronisation unicast : 15 minutes.
- SNMP désactivé
- Type de trap : V2C
- Seuil pour alarme température : -5°C à +55°C
- Période d’émission du trap status : 24H
- Pas de mot de passe
LED jaune : activité réseau + alimentation.
LED verte : type de réseau (ON=100M, OFF=10M).
L’horloge se positionne à 12H après 48 heures sans synchronisation.
7
V - Caractéristiques techniques
Dimensions :
Profil 930 Intérieur Profil 930 avec disque de verrouillage
Profil 940 Intérieur Profil 940 avec disque de verrouillage
Montage sur potence
Synchronisation : conforme RFC2030 (SNTP V4), mode unicast, multicast ou via DHCP.
Connexion réseau : 10Base-T/100Base-TX.
Alimentation : PoE (Power over Ethernet).
Précision : +/- 100ms avec changement d’heure été/hiver automatique.
Précision si non synchronisé (autonome) : +/- 0,2s/jour.
Température de fonctionnement : de 0 °C à +50 °C.
Classe de protection : III.
Indice de protection : IP40.
Lisibilité : Profil 930 = 20m, Profil 940 = 35m.
Poids : Profil 930 = 1kg, Profil 940 = 1,9kg.
Conformité aux Normes : EN 60950, EN 55022 et EN 55024.
Prol 930 Prol 940
A119 143
B 152 92
8
VI - Présentation du serveur web
Pour accéder à l’interface web et configurer les horloges, il existe deux solutions :
1/ Ouvrir une page de votre navigateur internet puis dans la barre de recherche, entrez l’adresse IP
de votre horloge.
2/ Utiliser le logiciel «BODET Detect» puis cliquez sur le bouton Web browser pour ouvrir le serveur
web (se reporter à la notice du logiciel, 607548).
Le logiciel BODET Detect permet de :
- détecter les horloges présentent sur le réseau,
- paramétrer chaque horloge (indépendamment les unes des autres ou copier les
paramètres d’une horloge vers un groupe d’horloges),
- mettre à jour la version logicielle de l’horloge,
- contrôler l’état de l’horloge,
- donner accès au téléchargement de la base de fichiers MIB.
6.1 Page d’accueil
La page d’accueil du serveur web d’une horloge synthétise les informations générales de celle-ci.
Les informations sont affichées de la façon suivante :
- Product : type de produit + SF (Simple Face) ou DF (Double Face) + SUP (supervisée).
- Name : nom donné par l’utilisateur à l’horloge.
- Synchro : état de la synchronisation (Strat 3 indique que l’horloge est à 3 « niveaux » de la source
de synchronisation) + adresse IP du serveur sur lequel l’horloge se synchronise.
Exemple :
Strat 0 Strat 1 Strat 2
Antenne FI Horloge mère Profil 940
- Local Date : date du jour.
- Local Time : heure du jour.
9
6.2 Page Configuration réseau
Cette page permet de configurer l’horloge sur le réseau. L’avertissement indique que l’horloge peut
perdre la connexion au réseau si les paramètres réseau sont mauvais.
Ci-dessous le descriptif des informations affichées :
- MAC Address : il s’agit de l’adresse MAC de l’horloge. Cette adresse est unique pour chaque
produit. Ce numéro est indiqué sur une étiquette au dos des horloges Bodet.
- Name : nom donné par l’utilisateur à l’horloge.
- Case à cocher Enable DHCP : permet de définir automatiquement les paramètres IP du produit
sur le réseau.
Si celle-ci est décochée, les paramètres suivants sont accessibles :
- IP Address : permet de définir manuellement l’adresse IP du produit. (obligatoire)
- Subnet Mask : le masque de sous réseau permet d’associer une horloge au réseau local.
(obligatoire)
- Gateway : la passerelle permet de relier l’horloge à deux réseaux informatiques.
- DNS Address : adresse permettant d’associer un nom de domaine à une adresse IP. Cela permet
d’éviter de rentrer une adresse IP dans le navigateur au profit d’un numéro ou appellation définie par
l’utilisateur. Exemple : www.bodet.com étant plus simple à retenir que 172.17.10.88.
Le bouton Save and Reboot permet d’enregistrer votre configuration et redémarrer l’horloge.
10
6.3 Page Configuration heure et synchronisation
La page Time Configuration est divisée en deux parties. L’une permet de configurer le fuseau horaire
et l’autre le mode de synchronisation.
Ci-dessous le descriptif des informations affichées :
- Time zone : à l’aide du menu déroulant, il est possible de choisir le fuseau horaire (la gestion de
l’heure été/hiver est automatique en fonction de la zone horaire sélectionnée). Il est aussi possible
de paramétrer un fuseau horaire non défini par défaut dans le menu déroulant («PROG»).
Lorsque «PROG» est sélectionné dans le menu déroulant, cette fonction permet de définir l’heure,
le mois, le rang ou le jour fixe des changements de saisons :
Autres manuels pour Profil 930
3
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels Bodet Horloge
Bodet
Bodet Profil 750 Manuel utilisateur
Bodet
Bodet SIGMA H Instructions et recettes
Bodet
Bodet Sigma Mod Instructions et recettes
Bodet
Bodet DHF/DCF Interface Manuel utilisateur
Bodet
Bodet Profil 730 Hospital Manuel utilisateur
Bodet
Bodet 5 Seconde Manuel utilisateur
Bodet
Bodet Profil 960 Manuel utilisateur
Bodet
Bodet Cristalys Ellipse Manuel utilisateur
Bodet
Bodet 5 Seconde Manuel utilisateur
Bodet
Bodet Style 5S Hospital Manuel utilisateur
Bodet
Bodet Style 5 Seconde Manuel utilisateur
Bodet
Bodet Profil 750 Manuel utilisateur
Bodet
Bodet Style 5 Seconde Manuel utilisateur
Bodet
Bodet Profil 730 Manuel utilisateur
Bodet
Bodet NTP 947 17x W6 Manuel utilisateur
Bodet
Bodet Style 5S Manuel utilisateur
Bodet
Bodet Profil 930 L Manuel utilisateur
Bodet
Bodet STYLE II 7 Manuel utilisateur
Bodet
Bodet Style 12 Manuel utilisateur
Bodet
Bodet Style 12 Manuel utilisateur
Manuels Horloge populaires d'autres marques
Silicon Laboratories
Silicon Laboratories SI5324 Manuel utilisateur
Heathkit
Heathkit GC-1005 Manuel utilisateur
Oregon Scientific
Oregon Scientific PRYSMA RMR221P Manuel utilisateur
Andrew O'Malley
Andrew O'Malley DOTKLOK Manuel utilisateur
ALGE-Timing
ALGE-Timing ASC3 Manuel utilisateur
Nixie Clock
Nixie Clock Divergence Meter Manuel utilisateur
