Blanco JULOS-S 516756 Manuel d'utilisation

BLANCOJULOS-S HD

BLANCOJULOS HD

Montage- und Pflegeanleitung Seite 1

Installation and care instructions Page 2

Notice de montage et d'entretien Page 3

Instrucciones de montaje y mantenimiento Página 4

Инструкция по монтажу и уходу Стр. 5

Monterings- og vedligeholdelsesvejledning Side 6

Veiledning for montasje og vedlikehold Side 7

Montering- och skötselanvisning Sida 8

Asennus- ja hoito-ohjeet Sivu 9

Montage- en onderhoudsinstructies Pagina 10

Instruções de montagem e de conservação Página 11

Istruzioni di montaggio e manutenzione Pagina 12

Οδηγίες συναρμολόγησης και φροντίδας Σελίδα 13

Instrukcja montażu i pielęgnacji Strona 14

Montážny ná od a ná od k údržbe strana 15

Ná od k montáži a údržbě strana 16

Upute za montažu i održa anje Strana 17

Szerelési és ápolási útmutatás oldal 18

Инструкция за монтаж и поддържане Страница 19

Instrucţiuni de montare şi întreţinere Pagina 20

安安装装--维维护护说说明明页页21

Інструкція по монтажу та догляду Стор. 22

Na odila za montažo in zdrže anje Stran 23

Montaj e bakım talimatı Sayfa 24

FIN

RUS

654

Ø 35 mm

BLANCOJ LOS-S HD

BLANCOJ LOS HD

1 2 3

Art.-No. 511 320

Art.-No. 511 920

11109

13 14 15

1716

Art.-No.

128 434

Art.-No. 513 605

Art.-No. 126 999

Art.-No. 117 581

2019 21 22

2423 25 26

2827

29 30

SW 19 mm

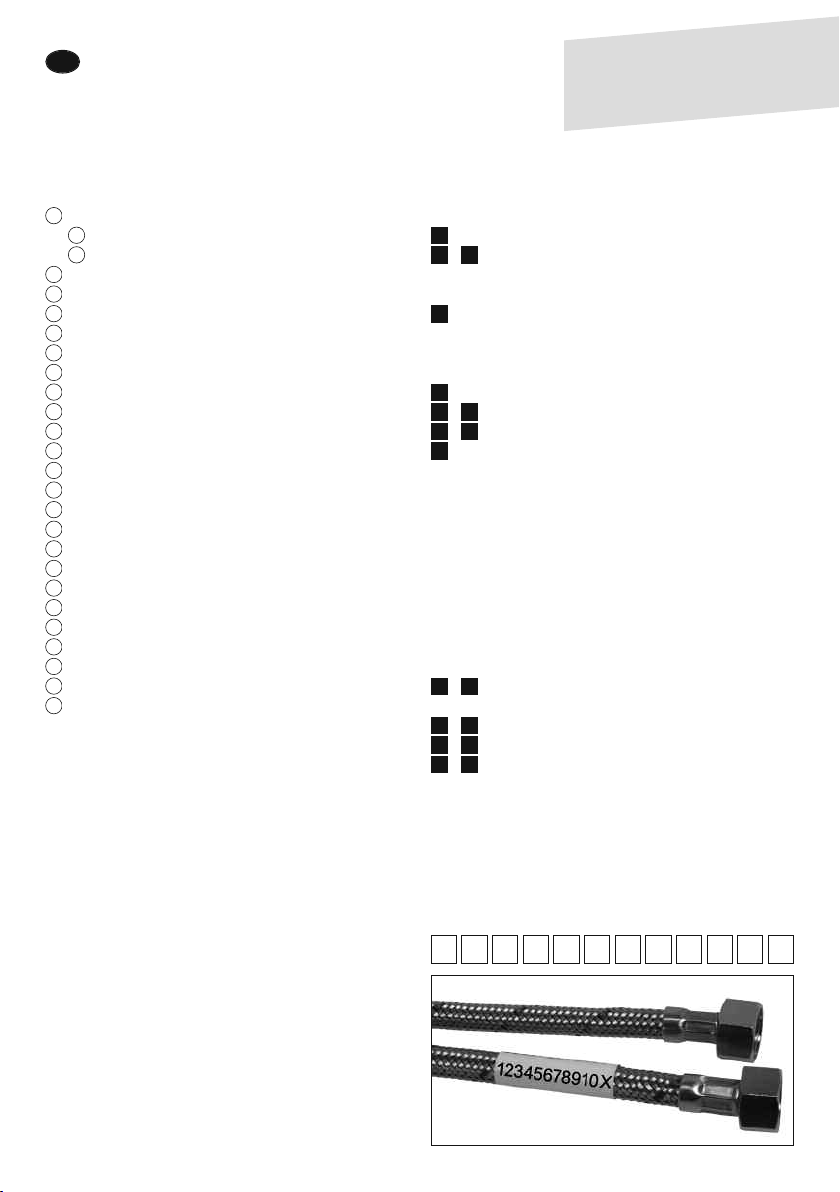

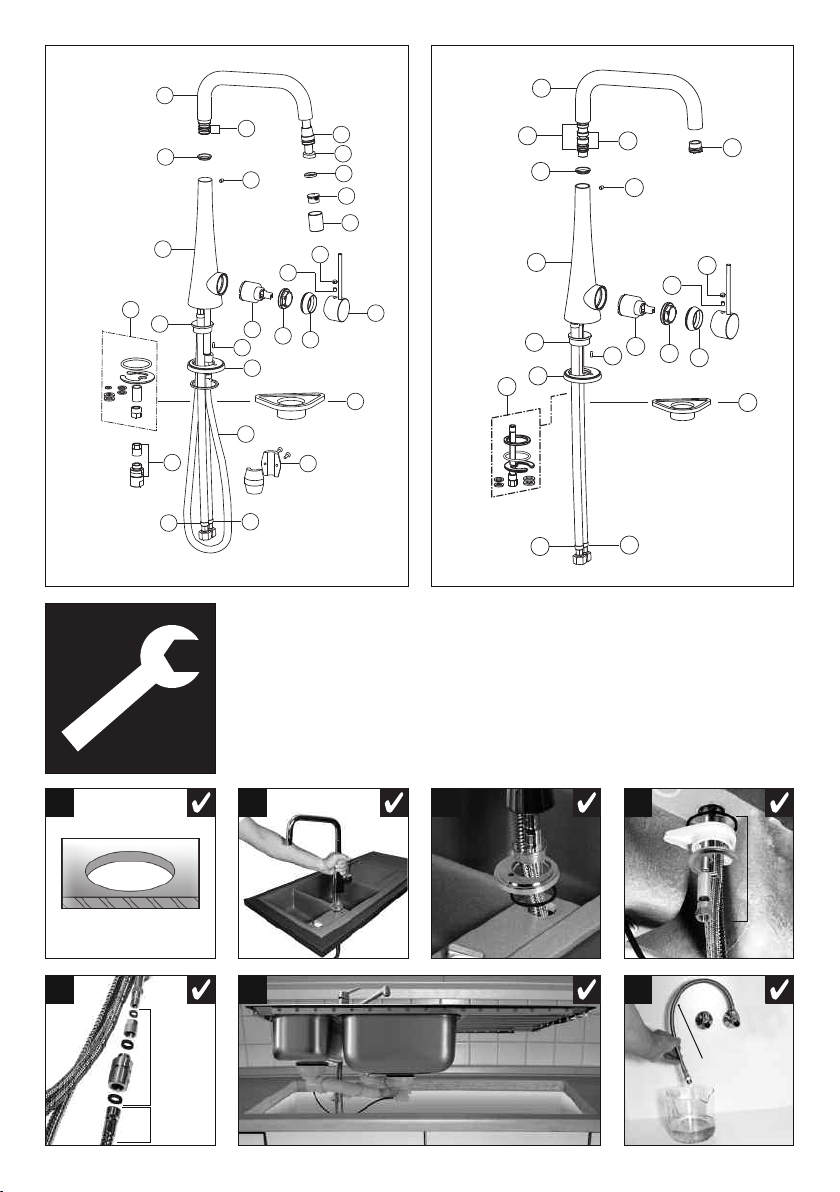

Teileliste BLANCOJ LOS-S HD / HD

Hebel komplett

Schraube für Hebel

Kappe am Hebel

Abdeckring

Kartuschensicherungsring

Kartusche

Körper

Sicherungsschraube Auslauf

Ring

Teflonringe

Set -Ringe (HD)

Auslauf komplett

Brauseschlauch (-S HD)

Mutter

Dichtung (-S HD)

Stahlregler

Haltering Perlator (-S HD)

Anschlussschlauch blau

Anschlussschlauch rot

Gewicht (-S HD)

Montagedreieck

Hülse

Sockel Stift

Sockel

Montageset

Rückflußverhinderer mit Gehäuse (-S HD)

Technische Daten

Anwendungsbereich

• Druckspeicher und Durchlauferhitzer

• Nicht für Niederdruckspeicher/Boiler geeignet

Betriebsdruck

• Min. 0,5 Bar

• Max. 10,0 Bar

Temper tur

• Max. 70°C

Hinweis

Druckdifferenzen zwischen Kalt- und Warmwasser-

anschluss sollen kleiner als 3 Bar sein, da sonst das

Mischungsverhältnis von der Hebelstellung abweicht.

Symbole

richtig falsch empfohlen

Installation

Abbildungen

Hahnlochbohrung: 35 mm

– Armatur befestigen

ACHTUNG: Dichtung zwischen Arm tur

und Aufl gefläche nicht vergessen!

Eckventile durchspülen

weitere Abbildungen auf der hinteren Ausklappseite

Empfehlung: Schmutzfilter einbauen

– Anschlussleitungen befestigen

– Brauseschlauchführung

Perlator/Strahlregler spülen

Kontrolle n ch Fertigstellung der Mont ge:

Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl

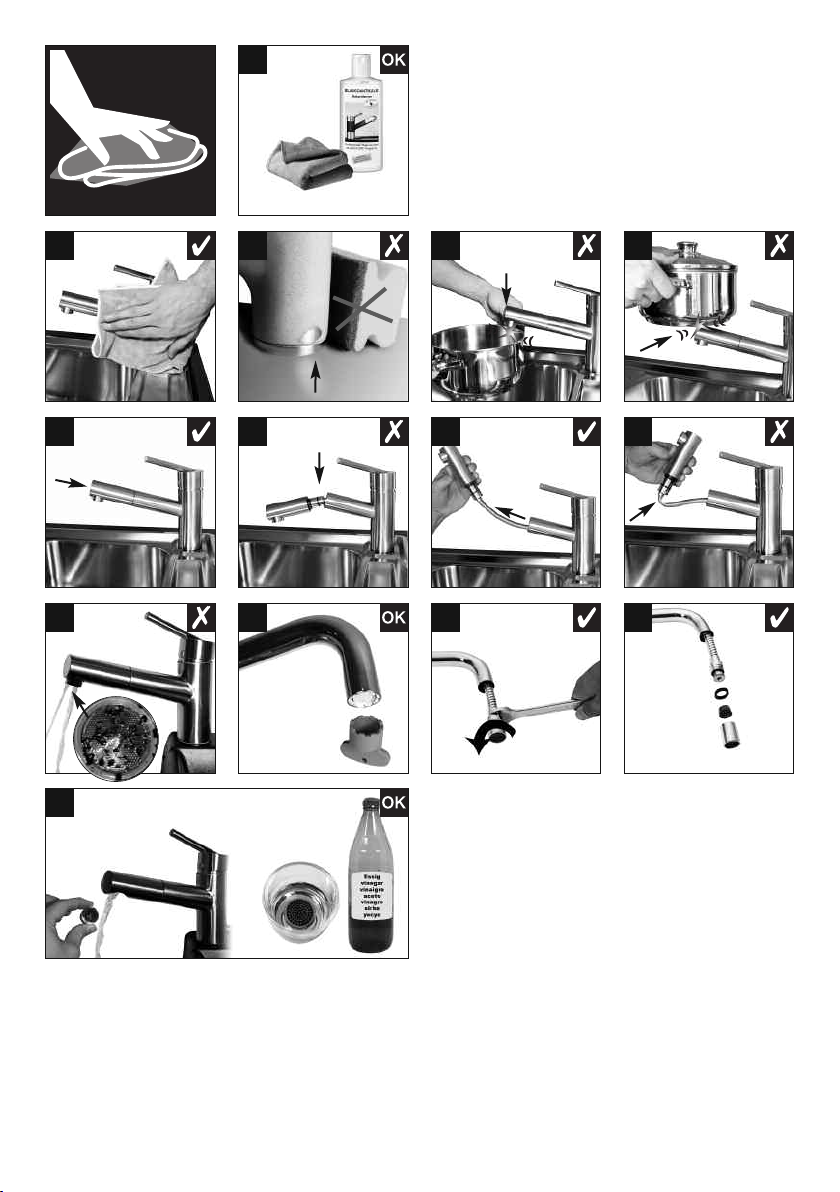

Pflege

Bitte be chten Sie die Hinweise und Abbildungen

uf der hinteren Auskl ppseite

Abbildungen

– Weiches (Mikrofaser-)Tuch und milde

Reinigungsmittel benutzen

– Vorsicht mit harten Gegenständen

– Gebrauch der Schlauchbrause

– Reinigung des Perlators/Strahlreglers mit Essig

Wichtig

Für eventuelle Rückfragen bitte hier die 12-stellige

Artikelnummer (siehe Banderole am Kaltwasser-

schlauch Ihrer Armatur) eintragen.

2 6

3127

2623

2221

2018

1614

139

Montage- und Pflegeanleitung

Damit Sie die hohe Funktionalität und den erstklassigen Komfort der

BLANC Küchenarmaturen nutzen können, haben wir die wichtigsten

Produktinformationen hier für Sie zusammengestellt.

WirgrtulierenIhnenzum K uf

dieserBLANCOKüchen rmtur und

wünschenIhnenvielFreudedmit!

Beispiel

Änderungen und Irrtümer vorbehalten.

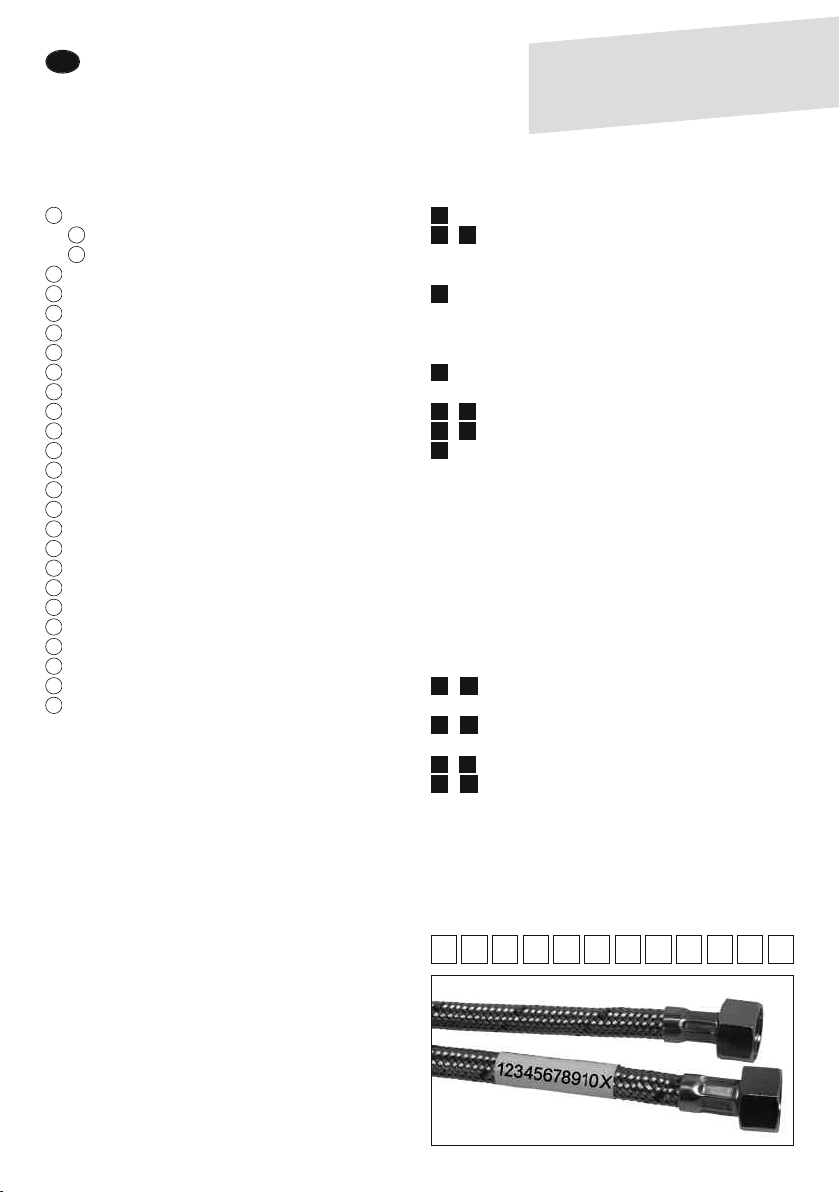

Parts list BLANCOJULOS-S HD / HD

Lever

Hot /Cold indication

Cap on lever

Covering ring

Cartridge retaining ring

Cartridge

Body

Spout retaining screw

Ring

Teflon rings

Set O-rings (HD)

Spout complete

Spray hose (-S HD)

Nut

Seal (-S HD)

Jet regulator

erlator holding ring (-S HD)

Connection hose blue

Connection hose red

Weight (-S HD)

Assembly triangle

Bush

linth pin

Base

Fixing kit

Non return valve housing (-S HD)

echnical data

Use

• ressurised hot water tank and instantaneous water

heater

• Not suitable for low pressure hot water tank/ hot

water tank

Operating pressure

• Min. 0.5 bar • Max. 10.0 bar

Temperature

• Max. 70° C

Note

pressure differences between cold and warm water

connection should be less than 3 bar otherwise the

mixing ratio deviates from the lever position.

Symbols

right wrong recommended

Installation

Illustrations

Tap hole: 35 mm

- Attach tap

NOTE: don't forget the seal between tap

and supporting surface!

Flush the pipe work to remove foreign debris from

the system. When the tap has been connected

check for leaks,movement and flow rate/pattern.

further illustrations on the back fold-out flap

Recommendation: fit dirt filter

- Connect flexi hoses

- Spray hose guide

Rinse perlator/ jet regulator

When tap has been fitted check:

tightness, movement, full jet of water

Care

Please note the following advice and the illustrations

on the back fold-out flap.

Illustrations

- Use soft (microfibre) cloth and mild cleaning

agent

- Take care with hard objects

- Using the hose spray

- Cleaning the perlator/ jet regulator with vinegar

Important

in the event of a query, please enter the 12-digit Article

Number (see wrapper on the cold water hose of your

tap) .

3127

2623

2221

2018

1614

139

Installation and care instructions

We have put together the most important product information

to enable you to benefit from the high degree of functionality and the

first class comfort provided by BLANCO taps.

Congratulations onbuying

thisBLANCOtap– wehopeyou

are delightedwithit!

Example

Errors and alterations excepted

Liste des pièces BLANCOJULOS-S HD / HD

Manette complète

Vis pour manette

Capuchon de la poignée

Anneau de recouvrement

Anneau de blocage de la cartouche

Cartouche

Corps

Vis de blocage

Bague

Bagues en téflon

Jeu de joints toriques (HD)

Bec, complet

Flexible de douchette (-S HD)

Écrou

Joint (-S HD)

Brise-jet

Bague de fixation du mousseur (-S HD)

Flexible de raccordement, bleu

Flexible de raccordement, rouge

oids (-S HD)

Triangle de montage

Cylindre de recouvrement

Goupille d'embase

Socle

Ensemble de montage

Dispositif clapet anti-retour avec boîtier (-S HD)

Caractéristiques techniques

Domaine d'application

• Accumulateurs de pression et chauffe-eau instantanés

• Inadapté aux accumulateurs/chauffe-eau basse

pression

Pression de service

• min. 0,5 bar • max. 10,0 bars

Température

• max. 70° C

emarque

Les différences de pression entre le branchement

d'eau froide et d'eau chaude doivent être inférieures à

3 bars sous peine de variations du rapport de mélange

à partir de la position de la manette.

Symboles

vrai faux recommandé

Installation

Illustrations

Alésage du robinet : 35 mm

- Fixer le robinet

ATTENTION : ne pas oublier le joint entre

le robinet et la surface d'appui !

Rincer les robinets d'équerre

autres illustrations sur le verso du dépliant

Recommandation : installer un filtre à poussière

- Fixer les conduites de raccordement

- Guidage du flexible de douchette

Rincer le perlator/brise-jet

Contrôle à l'issue du montage :

étanchéité, mobilité, jet d'eau maximum

Entretien

Veuillez consulter les remarques et les illustrations

sur le verso du dépliant.

Illustrations

- Utiliser un chiffon (microfibre) doux et des

produits de nettoyage non agressifs

- rudence en cas d'utilisation d'objets durs

- Utilisation de la douchette

- Nettoyage du perlator/brise-jet au vinaigre

Important

our toutes questions éventuelles, veuillez inscrire ici

la référence à 12 chiffres (voir bandeau sur le flexible

d'eau froide de votre robinet).

3127

2623

2221

2018

1614

139

Notice de montage et d'entretien

our vous permettre de profiter pleinement de la fonctionnalité élevée

et du grand confort des robinets pour évier de BLANCO, nous avons

rassemblé ici pour vous l'essentiel des informations relatives au produit.

Nous vous félicitons del'achat

decerobinetd'évierBLANCOet

espérons que vous prendrez

beaucoup deplaisiràl'utiliser!

Exemple

Sous réserve de modifications et d'erreurs

Piezas BLANCOJULOS-S HD / HD

Mando completo

Tornillo para tapa

Embellecedor

Anillo protector

Tuerca de fijación del cartucho

Cartucho

Cuerpo

Tornillo fijación caño

Anillo

Anillos de teflón

Juego de anillos tóricos (HD)

Caño completo

Flexo (-S HD)

Tuerca

Junta (-S HD)

Aireador

Anillo de sujeción de difusor (-S HD)

Tubo entrada agua fría

Tubo entrada agua caliente

Contrapeso (-S HD)

Triángulo de montaje

Alojamiento cartucho

Clavija de base

Base

Set de montaje

Válvula antiretorno (-S HD)

Datos técnicos

Aplicación

• En acumulador de presión y en calentadores de

agua excepto en acumuladores y calentadores de

baja presión

Presión de servicio

• Mín. 0,5 bar • Máx. 10,0 bar

Temperatura

• Máx. 70° C

Indicación

Las diferencias de presión entre la entrada de

agua caliente y la de agua fría deberán ser inferiores

a 3 bar, ya que, de lo contrario, la temperatura del

agua variará de la posición del mando.

Iconos

correcto falso Recomendado

Instalación

Ilustraciones

erforación para el grifo: 35 mm

- Fijar la grifería

ATENCIÓN: ¡Poner la junta entre el grifo y

la encimera!

Limpiar con agua las válvulas angulares

Más ilustraciones en las páginas posteriores

Recomendación: montar filtros anti-suciedad

- Conectar los flexos de entrada de agua

- Separador del flexo

Limpiar con agua el aireador

Control tras finalizar el montaje:

Estanqueidad, movimiento, abundante caudal de

agua.

Mantenimiento

ogamos siga las indicaciones y tenga en cuenta

las ilustraciones de las páginas posteriores

Ilustraciones

- Utilizar paños (de microfibra) y detergentes

suaves

- Cuidado con los objetos duros

- Uso del rociador

- Limpieza del aireador con vinagre

Importante

En caso de tener preguntas sobre el producto, indique

el número de artículo de 12 dígitos (véase el precinto

del tubo de agua fría).

3127

2623

2221

2018

1614

139

Instrucciones de montaje y mantenimiento

ara aprovechar plenamente la alta funcionalidad y el máximo confort

de la grifería BLANCO, le detallamos la información más importante del

producto.

Enhorabuena porhaberadquirido

estegrifo deBLANCO. ¡Esperamos

que leseadegranutilidad!

Ejemplo

Reservado el derecho de realizar modificaciones y la posible existencia de erratas

Составные части смесителя

BLANCOJULOS-S HD / HD

Рычаг управления

Указатель горячей/холодной воды

Винт крепления рычага

Защитное кольцо

Удерживающая гайка для картриджа

Картридж

Корпус

Стопорный винт излива

Кольцо

Прокладки

Комплект уплотнительных колец (HD)

Излив

Гибкий шланг выдвижного излива (-S HD)

Гайка

Прокладка (-S HD)

Рассекатель

Стопорное кольцо аэратора (-S HD)

Соединительный шланг, синий

Соединительный шланг, красный

Грузик (-S HD)

Стабилизирующая пластина

Втулка

Шпилька цоколя

Цоколь

Монтажный комплект

Комплект возвратного клапана (-S HD)

Техническая информация

Область применения

• Бойлер под давлением и проточный нагреватель воды

• Не подходит для бойлера низкого давления

Рабочее давление

• Мин. 0,5 бар

• Макс. 10,0 бар

Температура

• Макс. 70° C

Указание

Разность давления подвода горячей и холодной воды

не должна превышать 3 бар. В противном случае,

смеситель будет работать некорректно.

Символы

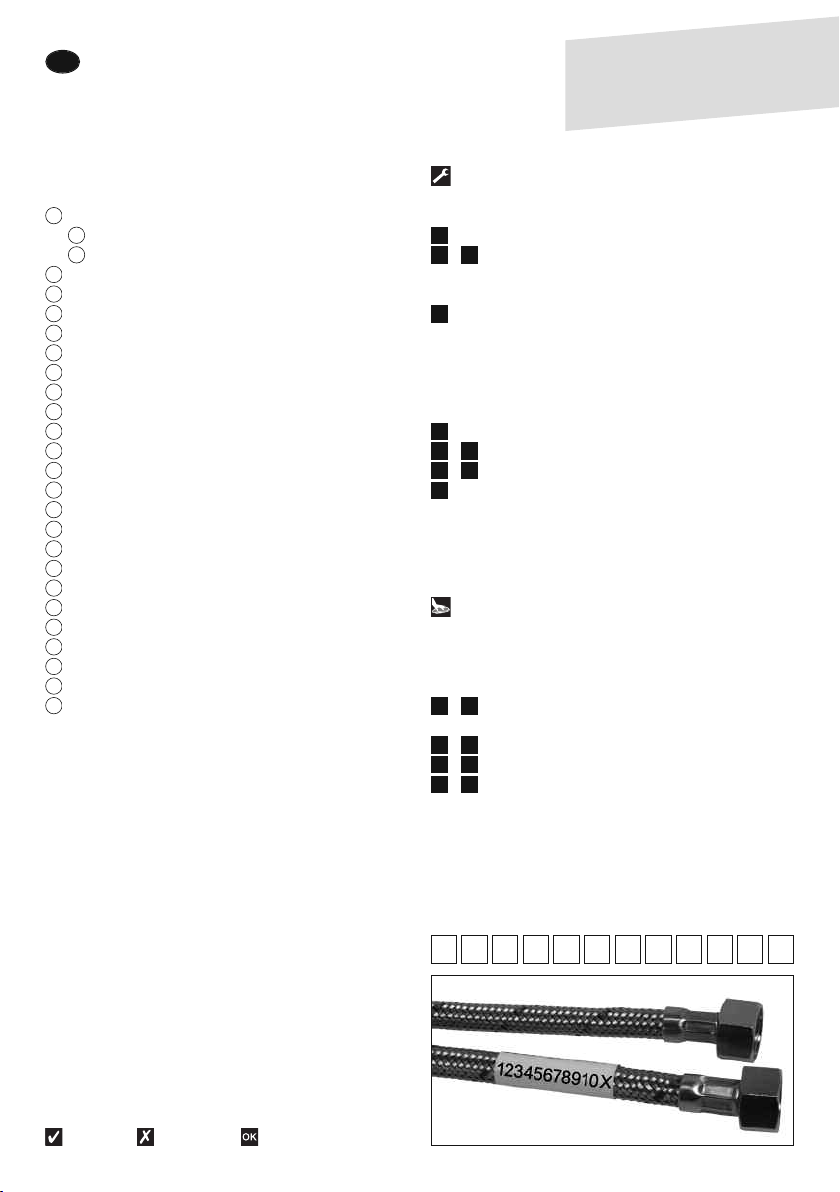

правильно неправильно рекомендуется

Установка

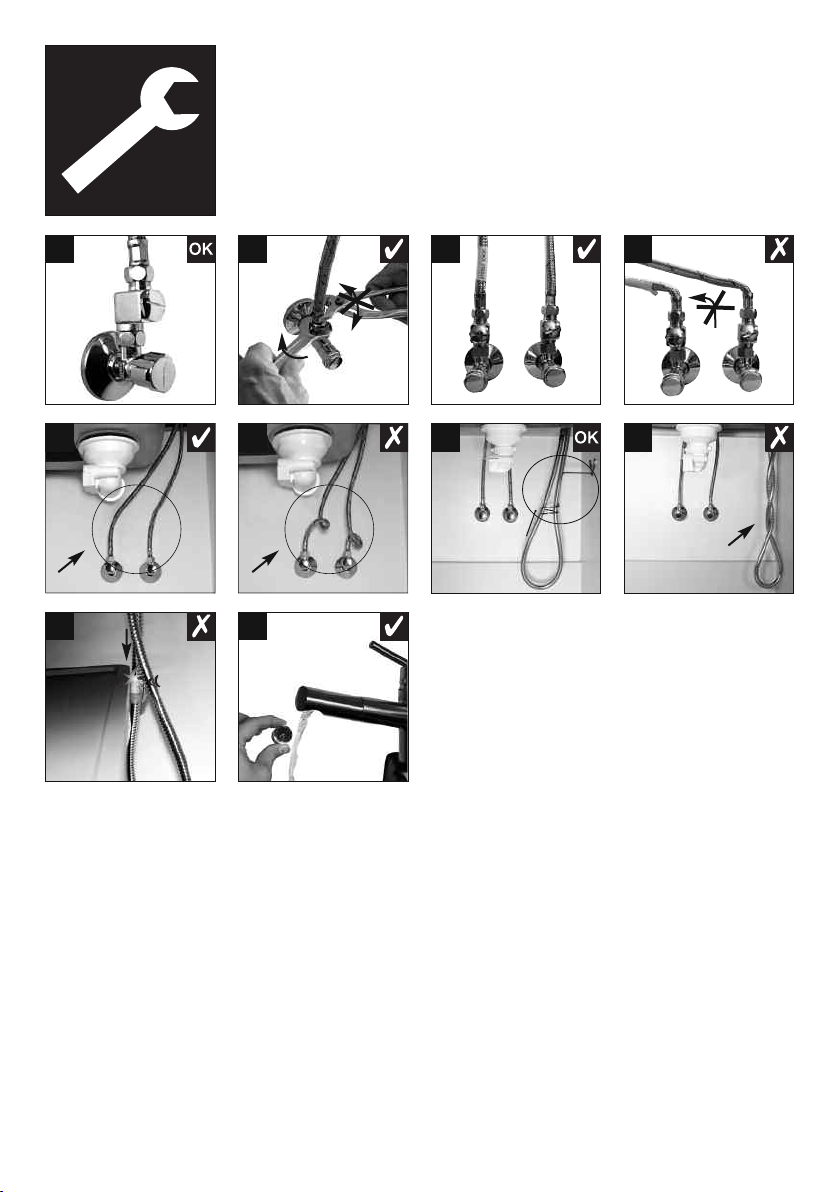

Рисунки

Отверстие для установки смесителя: 35 мм

-Установить и закрепить смеситель

ВНИМАНИЕ:Незабудьтеопрокладкемежду

смесителем и поверхностью установки!

Промыть шланг подвода воды

Остальные рисунки см. на обороте

Рекомендация: установить фильтр механических

загрязнений

- Подсоединить гибкие шланги

- Соединить шланг выдвижного излива

Промыть рассекатель

Контроль правильности монтажа смесителя:

отсутствие протечек воды, свободное движение

смесителя, хороший напор воды

Уход

Необходимо руководствоваться указаниями и

рисунками, представленными на обороте

Рисунки

- Мягкая тряпочка ("Микрофибр") и

неабразивные моющие средства

- Осторожно обращайтесь с острыми и

тяжелыми предметами

- Пользование выдвижным изливом

- Очистка уксусом рассекателя

Примечание

При обращении по вопросам сервиса просим

указывать 12-значный номер (см. наклейку на шланге

холодной воды смесителя)

3127

2623

2221

2018

1614

Инструкция по монтажу и уходу

Для того, чтобы Вы могли насладиться высокой функциональностью

икомфортом использования кухонного смесителя BLANCO, мы

предоставляем основную информацию об этом смесителе.

RUS

МыпоздравляемВассприобретением

кухонногосмесителяBLANCOи

надеемся,чтоегоиспользование

доставит Вам удовольствие.

Пример

Мы оставляем за собой право на внесение изменений, исключая возможные ошибки

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Blanco Produits de plomberie

Blanco

Blanco ACTIS-S 512925 Manuel d'utilisation

Blanco

Blanco BlancoWave Plus 511-750 Manuel utilisateur

Blanco

Blanco BlancoWave 510-877 Manuel utilisateur

Blanco

Blanco Equal Double Bowl Undermount 511-700 Manuel utilisateur

Blanco

Blanco BlancoPerforma 513-640 Manuel utilisateur

Blanco

Blanco ANTAS ND Manuel d'utilisation

Blanco

Blanco BlancoMagnum 501-119-12 Manuel utilisateur

Blanco

Blanco Single Bowl Undermount 509-337 Manuel utilisateur

Blanco

Blanco Stellar Equal Double Bowl 441020 Manuel utilisateur

Blanco

Blanco BlancoSelect 509-302 Manuel utilisateur

Blanco

Blanco MASTER-S Semi-Profi HD 514247 Manuel d'utilisation

Blanco

Blanco BlancoRondo 511-630 Manuel utilisateur

Blanco

Blanco BLANCOWEGA-S Manuel d'utilisation

Blanco

Blanco ELIPSO-S II 514857 Manuel d'utilisation

Blanco

Blanco Precision Microedge Sinks 516195 Manuel utilisateur

Blanco

Blanco BlancoPrecision 512-744 Manuel utilisateur

Blanco

Blanco EVOL-S Pro 526310 Manuel utilisateur

Blanco

Blanco Neo Rados 157-102 Manuel utilisateur

Blanco

Blanco BlancoPerforma 513-638 Manuel utilisateur

Blanco

Blanco Blankcokontrole 157-098 Manuel utilisateur

Blanco

Blanco SILGRANIT Manuel utilisateur

Blanco

Blanco Equal Double Bowl Drop-In 511-747 Manuel utilisateur

Blanco

Blanco Contemporary Kitchen Faucet with Side Spray... Manuel utilisateur

Blanco

Blanco BlancoWave 510-880R Manuel utilisateur

Manuels Produits de plomberie populaires d'autres marques

Weka

Weka 506.2020.00E Mode d'emploi

Kohler

Kohler K-6228 Instructions de montage

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manuel utilisateur

American Standard

American Standard DetectLink 6072121 Manuel utilisateur

Uponor

Uponor Contec TS Manuel utilisateur

Pfister

Pfister Selia 49-SL Manuel utilisateur

Fortis

Fortis VITRINA 6068700 Manuel utilisateur

Fortis

Fortis MILANO 78211JS Manuel utilisateur

Kohler

Kohler K-12183 Instructions de montage

Maxxus

Maxxus MX-M206-01 Manuel utilisateur

Moen

Moen 5922 Series Manuel utilisateur

Viega

Viega Prevista Pure 8512 Manuel utilisateur

Kohler

Kohler Centerset K-15240 Instructions de montage

Viega

Viega Prevista Dry 8522.33 Manuel utilisateur

Sanela

Sanela Lema SLP 59RB Manuel utilisateur

Elkay

Elkay EDF15AC Manuel d'installation

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Manuel

baliv

baliv WT-140 Manuel utilisateur
