Blanco ACTIS-S 512925 Manuel d'utilisation

BLANCOACTIS-S HD

BLANCOACTIS HD

Montage- und Pflegeanleitung Seite 1

Installation and care instructions Page 2

Notice de montage et d'entretien Page 3

Instrucciones de montaje y mantenimiento Página 4

Инструкция по монтажу и уходу Стр. 5

Monterings- og vedligeholdelsesvejledning Side 6

eiledning for montasje og vedlikehold Side 7

Montering- och skötselanvisning Sida 8

Asennus- ja hoito-ohjeet Sivu 9

Montage- en onderhoudsinstructies Pagina 10

Instruções de montagem e de conservação Página 11

Istruzioni di montaggio e manutenzione Pagina 12

Οδηγίες συναρμολόγησης και φροντίδας Σελίδα 13

Instrukcja montażu i pielęgnacji Strona 14

Montážny ná od a ná od k údržbe strana 15

Ná od k montáži a údržbě strana 16

Upute za montažu i održa anje Strana 17

Szerelési és ápolási útmutatás oldal 18

Инструкция за монтаж и поддържане Страница 19

Instrucţiuni de montare şi întreţinere Pagina 20

安安装装--维维护护说说明明页页21

Інструкція по монтажу та догляду Стор. 22

Na odila za montažo in zdrže anje Stran 23

Montaj e bakım talimatı Sayfa 24

FIN

RUS

14 13

Ø 35 mm

Art.-No. 511 320

BLANCOACTIS-S HD

BLANCOACTIS HD

Art.-No.

128 434

1 2 3

4 5 6

10987

Art.-No. 511 920

Art.-No. 513 605

Art.-No. 126 999

Art.-No. 511 324

11 12 13

1514

1817 19 20

2221 23 24

2625 27

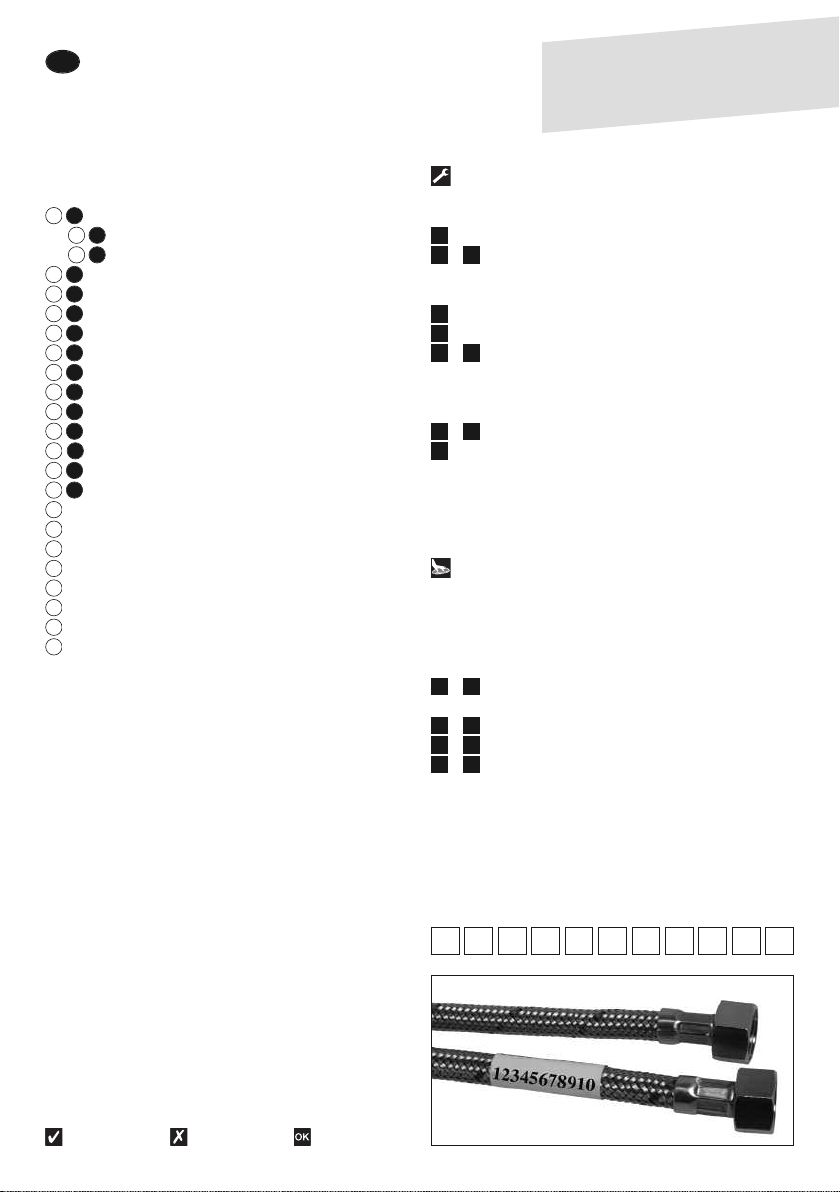

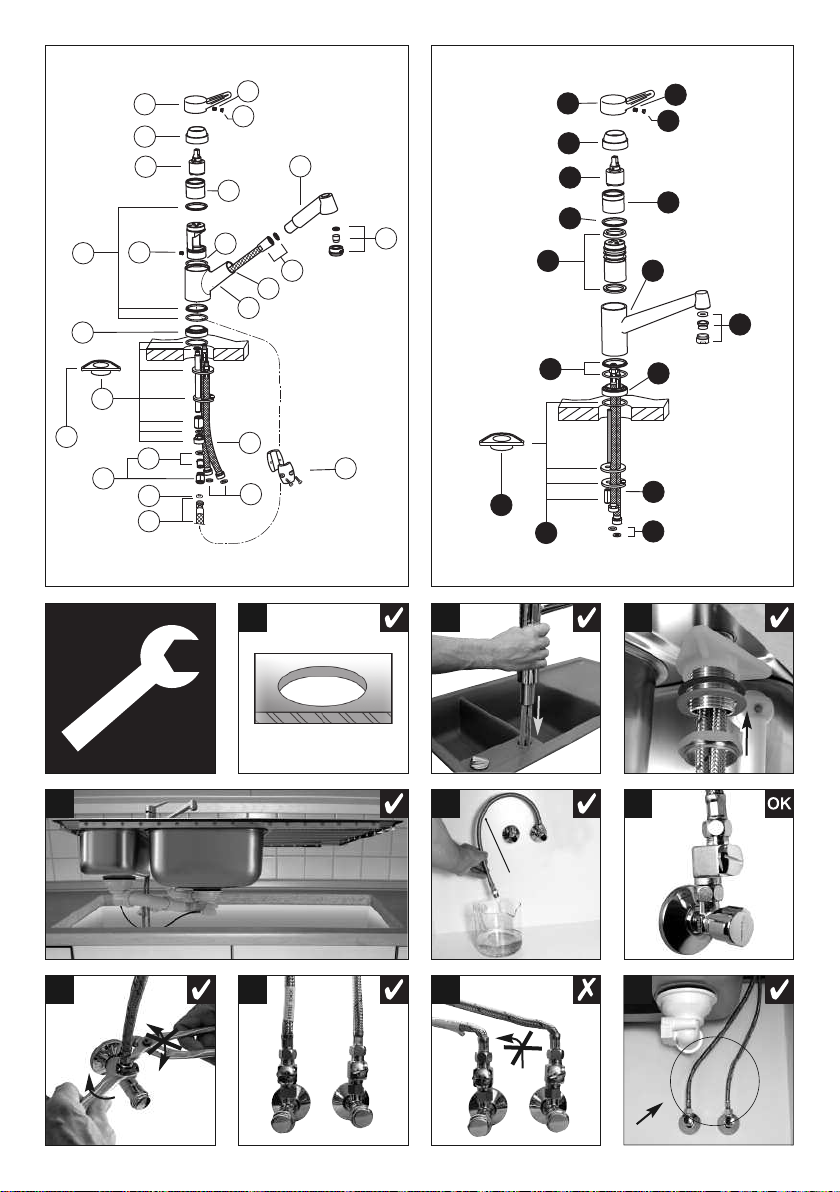

Teileliste BLANCOACTIS-S HD / HD

Hebel

Schraube für Hebel

Kappe am Hebel

Mutter

Hülse

Kartusche

Körper

Stabilisierungsdreieck

Sockel

Montageset

Schlauch

Strahlregler

-Ring

Plastik-Ring

Dichtung

Rückflussverhinderer

Gehäuse

Schraube

Brauseschlauch

Gewicht

Schlauchbrause

Dichtung

Passstück Schlauchbrause

Technische Daten

Anwendungsbereich

• Druckspeicher und Durchlauferhitzer

• Nicht für Niederdruckspeicher/Boiler geeignet

Betriebsdruck

• Min. 0,5 Bar

• Max. 10,0 Bar

Temper tur

• Max. 70°C

Hinweis

Druckdifferenzen zwischen Kalt- und Warmwasser-

anschluss sollen kleiner als 3 Bar sein, da sonst das

Mischungsverhältnis von der Hebelstellung abweicht.

Symbole

richtig falsch empfohlen

10 10

11 11

12 12

13 13

14 14

15 15

Installation

Abbildungen

Hahnlochbohrung: 35 mm

– Armatur befestigen

ACHTUNG: Dichtung zwischen Arm tur

und Aufl gefläche nicht vergessen!

Eckventile durchspülen

Empfehlung: Schmutzfilter einbauen

– Anschlussleitungen befestigen

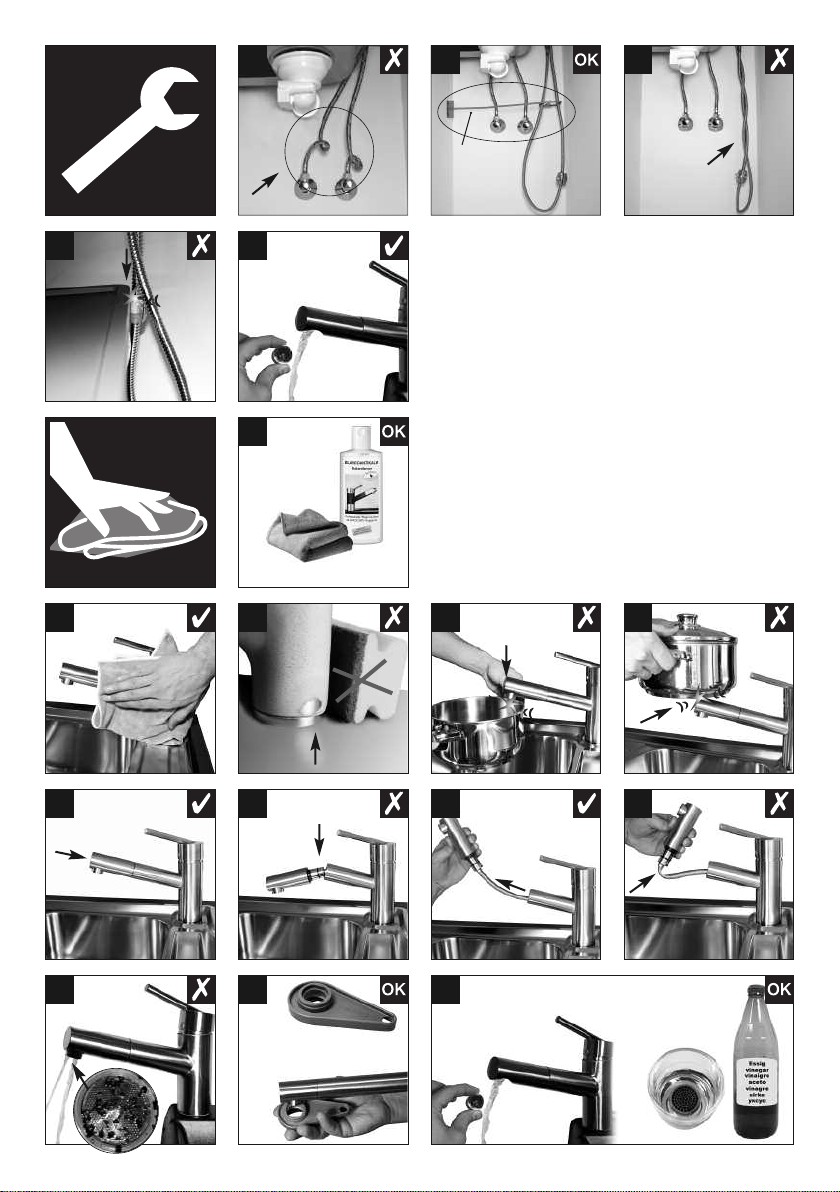

weitere Abbildungen auf der hinteren Ausklappseite

– Brauseschlauchführung

Perlator/Strahlregler spülen

Kontrolle n ch Fertigstellung der Mont ge:

Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl

Pflege

Bitte be chten Sie die Hinweise und Abbildungen

uf der hinteren Auskl ppseite

Abbildungen

– Weiches (Mikrofaser-)Tuch und milde

Reinigungsmittel benutzen

– Vorsicht mit harten Gegenständen

– Gebrauch der Schlauchbrause

– Reinigung des Perlators/Strahlreglers mit Essig

Wichtig

Für eventuelle Rückfragen bitte hier die 11-stellige

Artikelnummer (siehe Banderole am Kaltwasser-

schlauch Ihrer Armatur) eintragen.

12 14

7 11

2 4

2725

2421

2019

1816

Montage- und Pflegeanleitung

Damit Sie die hohe Funktionalität und den erstklassigen Komfort der

BLANC Küchenarmaturen nutzen können, haben wir die wichtigsten

Produktinformationen hier für Sie zusammengestellt.

WirgrtulierenIhnenzum K uf

dieserBLANCOKüchen rmtur und

wünschenIhnenvielFreudedmit!

Beispiel

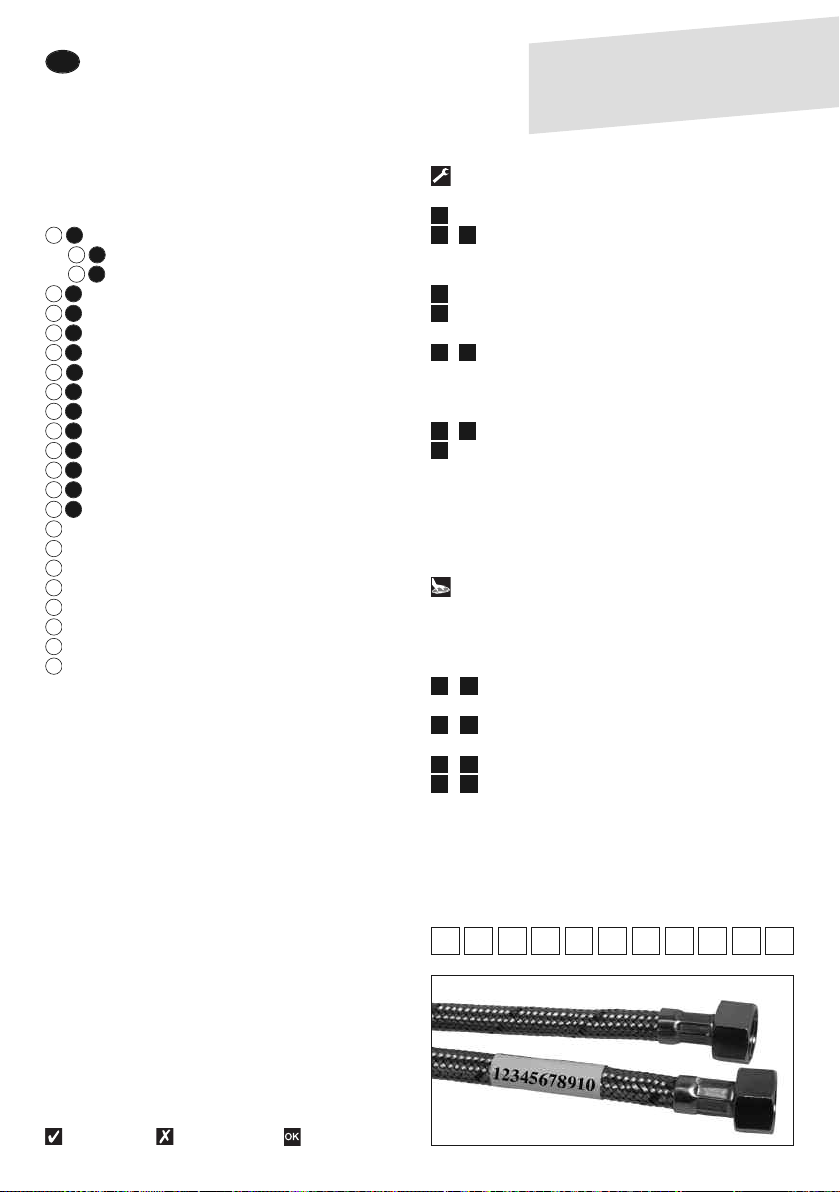

Parts list BLANCOAC IS-S HD / HD

Lever

Fixing screw

Screw cover

Nut

Bush

Cartridge

Body

Stabilisation triangle

Base Ring

Fixing kit

Hose

Jet regulator

O-ring

lastic ring

Seal

Non-return valve

Housing

Screw

Spray hose

Weight

Hand set

Seal

Spray hose holder

echnical data

Use

• ressurised hot water tank and instantaneous water

heater

• Not suitable for low pressure hot water tank/ hot

water tank

Operating pressure

• Min. 0.5 bar

• Max. 10.0 bar

Temperature

• Max. 70° C

Note

pressure differences between cold and warm water

connection should be less than 3 bar otherwise the

mixing ratio deviates from the lever position.

Symbols

right wrong recommended

1515

1313

1212

1111

1010

Installation

Illustrations

Tap hole: 35 mm

- Attach tap

NOTE: don't forget the seal between tap

and supporting surface!

Flush the pipe work to remove foreign debris from

the system. When the tap has been connected

check for leaks,movement and flow rate/pattern.

Recommendation: fit dirt filter

- Connect flexi hoses

further illustrations on the back fold-out flap

- Spray hose guide

Rinse perlator/ jet regulator

When tap has been fitted check:

tightness, movement, full jet of water

Care

Please note the following advice and the

llustrations on the back fold-out flap.

Illustrations

- Use soft (microfibre) cloth and mild cleaning

agent

- Take care with hard objects

- Using the hose spray

- Cleaning the perlator/ jet regulator with vinegar

Important

in the event of a query, please enter the 11-digit Article

Number (see wrapper on the cold water hose of your

tap) .

12 14

7 11

2 4

2725

2421

2019

1816

Installation and care instructions

We have put together the most important product information

to enable you to benefit from the high degree of functionality and the

first class comfort provided by BLANCO taps.

Congratulations onbuying

thisBLANCOtap– wehopeyou

are delightedwithit!

Example

Liste des pièces BLANCOAC IS-S HD / HD

Manette

Vis pour manette

Capuchon de la poignée

Écrou

Cylindre de recouvrement

Cartouche

Corps

Triangle de stabilisation

Socle

Ensemble de montage

Flexible

Brise-jet

Joint torique

Bague en plastique

Joint

Clapet anti-retour

Corps

Vis

Flexible de douchette

oids

Douchette

Joint

Raccord de la douchette extractible

Caractéristiques techniques

Domaine d'application

• Accumulateurs de pression et chauffe-eau instantanés

• Inadapté aux accumulateurs/chauffe-eau basse

pression

Pression de service

• min. 0,5 bar

• max. 10,0 bars

Température

• max. 70° C

emarque

Les différences de pression entre le branchement

d'eau froide et d'eau chaude doivent être inférieures à

3 bars sous peine de variations du rapport de mélange

à partir de la position de la manette.

Symboles

vrai faux recommandé

1515

1313

1212

1111

1010

Installation

Illustrations

Alésage du robinet : 35 mm

- Fixer le robinet

ATTENTION : ne pas oublier le joint entre

le robinet et la surface d'appui !

Rincer les robinets d'équerre

Recommandation : installer un filtre anti-particules

- Fixer les conduites de raccordement

autres illustrations sur le verso du dépliant

- Guidage du flexible de douchette

Rincer le mousseur/brise-jet

Contrôle à l'issue du montage:

étanchéité, mobilité, jet d'eau maximum

Entretien

Veuillez consulter les remarques et les illustrations

sur le verso du dépliant.

Illustrations

- Utiliser un chiffon (microfibre) doux et des

produits de nettoyage non agressifs

- rudence en cas d'utilisation d'objets durs

- Utilisation de la douchette

- Nettoyage du mousseur/brise-jet au vinaigre

Important

our toutes questions éventuelles, veuillez inscrire ici

la référence à 11 chiffres (voir bandeau sur le flexible

d'eau froide de votre robinet).

16 18

12 14

7 11

2 4

2725

2421

2019

Notice de montage et d'entretien

our vous permettre de profiter pleinement de la fonctionnalité élevée

et du grand confort des robinets pour évier de BLANCO, nous avons

rassemblé ici pour vous l'essentiel des informations relatives au produit.

Nous vous félicitons del'achat

decerobinetpour évierBLANCOet

espérons que vous prendrez

beaucoup deplaisiràl'utiliser!

Exemple

Piezas BLANCOAC IS-S HD / HD

Mando

Tornillo del mando

Tapón embellecedor

Tuerca

Casquillo

Cartucho

Cuerpo grifo

Triángulo estabilizador

Base

Kit de montaje

Tubo entrada agua

Aireador

Anillo tórico

Anillo de plástico

Juntas

Válvula antiretorno

Tornillo

Flexo

Contrapeso

Cabezal ducha

Junta flexo

ieza de ajuste de la ducha

Datos técnicos

Aplicación

• En acumulador de presión y en calentadores de

agua excepto en acumuladores y calentadores de

baja presión

Presión de servicio

• Mín. 0,5 bar

• Máx. 10,0 bar

Temperatura

• Máx. 70° C

Indicación

Las diferencias de presión entre la entrada de

agua caliente y la de agua fría deberán ser inferiores

a 3 bar, ya que, de lo contrario, la temperatura del

agua variará de la posición del mando.

Iconos

correcto falso recomendado

1515

1313

1212

1111

1010

Instalación

Ilustraciones

erforación para el grifo: 35 mm

- Fijar la grifería

ATENCIÓN: ¡Poner la junta entre el grifo y

la encimera!

Limpiar con agua las válvulas angulares

Recomendación: montar filtros anti-suciedad

- Conectar los flexos de entrada de agua

Más ilustraciones en las páginas posteriores

- Separador del flexo

Limpiar con agua el aireador

Control tras finalizar el montaje:

Estanqueidad, movimiento, abundante caudal de

agua.

Mantenimiento

ogamos siga las indicaciones y tenga en cuenta

las ilustraciones de las páginas posteriores

Ilustraciones

- Utilizar paños (de microfibra) y detergentes

suaves

- Cuidado con los objetos duros

- Uso de la ducha extraíble

- Limpieza del aireador con vinagre

Importante

En caso de tener preguntas sobre el producto, indique

el número de artículo de 11 dígitos (véase el precinto

del tubo de agua fría).

16 18

12 14

7 11

2 4

2725

2421

2019

Instrucciones de montaje y mantenimiento

ara aprovechar plenamente la alta funcionalidad y el máximo confort

de la grifería BLANCO, le detallamos la información más importante del

producto.

Enhorabuena porhaberadquirido

estegrifo deBLANCO. ¡Esperamos

que leseadegranutilidad!

Ejemplo

Составные части смесителя

BLANCOAC IS-S HD / HD

Рычаг управления

Винт крепления рычага

Указатель горячей/холодной воды

Гайка

Втулка

Картридж

Корпус

Стабилизирующая пластина

Цоколь

Монтажный комплект

Шланг

Рассекатель

Уплотнительное кольцо

Пластиковое кольцо

Прокладка

Возвратный клапан

Корпус

Винт

Гибкий шланг выдвижного излива

Грузик

Выдвижной излив

Прокладка

Посадочное пространство выдвижного излива

Техническая информация

Область применения

• Бойлер под давлением и проточный нагреватель воды

• Не подходит для бойлера низкого давления

Рабочее давление

• Мин. 0,5 бар

• Макс. 10,0 бар

Температура

• Макс. 70° C

Указание

Разность давления подвода горячей и холодной воды

не должна превышать 3 бар. В противном случае,

смеситель будет работать некорректно.

Символы

правильно неправильно рекомендуется

1515

1313

1212

1111

1010

Установка

Рисунки

Отверстие для установки смесителя: 35 мм

-Установить и закрепить смеситель

ВНИМАНИЕ: Незабудьтеопрокладкемежду

смесителем и поверхностью установки!

Промыть шланг подвода воды

Рекомендация: установить фильтр механических

загрязнений

- Подсоединить гибкие шланги

Остальные рисунки см. на обороте

- Соединить шланг выдвижного излива

Промыть рассекатель

Контроль правильности монтажа смесителя:

отсутствие протечек воды, свободное движение

смесителя, хороший напор воды

Уход

Необходимо руководствоваться указаниями и

рисунками, представленными на обороте

Рисунки

- Мягкая тряпочка ("Микрофибр") и

неабразивные моющие средства

- Осторожно обращайтесь с острыми и

тяжелыми предметами

- Пользование выдвижным изливом

- Очистка уксусом рассекателя

Примечание

При обращении по вопросам сервиса просим

указывать 11-значный номер (см. наклейку на шланге

холодной воды смесителя)

2421

16 18

12 14

7 11

2 4

2725

2019

Инструкция по монтажу и уходу

Для того, чтобы Вы могли насладиться высокой функциональностью

икомфортом использования кухонного смесителя BLANCO, мы

предоставляем основную информацию об этом смесителе.

RUS

Мыпоздрав яемВас с приобретением

кухонногосмеситея BLANCOи

надеемся, чтоегоиспоьзование

доставитВамудовоьствие.

Пример

Liste over enkeltdele

BLANCOAC IS-S HD / HD

Greb

Skrue til greb

Hætte på greb

Møtrik

Bøsning

Kartusche

Armaturlegeme

Stabiliseringstrekant

Sokkel

Montagesæt

Slange

Stråleregulator

O-ring

lastikring

Tætning

Kontraventil

Hus

Skrue

Bruseslange

Vægtlod

Udtræksbruser

Tætning

asstykke udtræksbruser

ekniske data

Anvendelsesområde

• Trykbeholdere og gennemløbsvandvarmere

• Ikke egnet til lavtryksbeholdere/el-vandvarmere

Driftstryk

• Min. 0,5 bar

• Maks. 10,0 bar

Temperatur

• Maks. 70° C

Vigtigt

Trykforskelle mellem koldt- og varmtvandstilslutning

skal være mindre end 3 bar, da blandingsforholdet

ellers afviger fra stillingen på grebet.

Symboler

rigtigt forkert anbefalet

1515

1313

1212

1111

1010

Installation

Illustrationer

Hanehulsboring: 35 mm

- Fastgørelse af armaturet

VIGTIGT: Husk tætningen mellem armaturet

og anlægsfladen!

Gennemskylning af stopventiler

Anbefaling: Montering af snavsfilter

- Fastgørelse af tilslutningsledninger

Flere illustrationer på den bageste udklapsside

- Bruseslangeføring

Skylning af perlator/stråleregulator

Kontrol efter færdiggørelse af monteringen:

Tæthed, bevægelsesfunktion, fuld vandstråle

Vedligeholdelse

Bemærk anvisningerne og illustrationerne på den

bageste udklapsside

Illustrationer

- Benyt en blød (mikrofiber-) klud og et

mildt rengøringsmiddel

- Vær forsigtig med hårde genstande

- Brug af udtræksbruseren

- Rengøring af perlator/stråleregulator med eddike

Vigtigt

Ved eventuelle reklamationer skal det 11-cifrede

artikelnummer oplyses (se banderolen på

koldtvandsslangen til armaturet)

2 4

19 20

16 18

12 14

7 11

2725

2421

Viønskerdig tillykkemed

købetaf detteBLANCO

køkkenarmatur og håber, du

måfårigtig godgavnaf det.

Eksempel

Monterings- og vedligeholdelsesvejledning

For at du kan få fuldt udbytte af BLANCO køkkenarmaturernes funktionaliteter

har vi nedenfor samlet de vigtigste produktinformationer.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Blanco Produits de plomberie

Blanco

Blanco BlancoPrecision 515-824 Manuel utilisateur

Blanco

Blanco 1-3/4 Bowl Drop-In 510-885 Manuel utilisateur

Blanco

Blanco BlancoSpex 501-112 Manuel utilisateur

Blanco

Blanco ACTIS-S ND 512914 Manuel d'utilisation

Blanco

Blanco ELOSCOPE-F II HD Manuel d'utilisation

Blanco

Blanco BlancoMagnum 501-118-10 Manuel utilisateur

Blanco

Blanco 10 Super Single Bowl Undermount 513-686 Manuel utilisateur

Blanco

Blanco Single Bowl Undermount 509-338 Manuel utilisateur

Blanco

Blanco BlancoRondo 511-630 Manuel utilisateur

Blanco

Blanco Contemporary Kitchen Faucet 157-097 Manuel utilisateur

Blanco

Blanco BlancoWave 514-475 Manuel utilisateur

Blanco

Blanco BlancoAxis 511-738 Manuel utilisateur

Blanco

Blanco BlancoMerkur Plus 157-073P Manuel utilisateur

Blanco

Blanco Precision Microedge 20" Single Bowl 516199 Manuel utilisateur

Blanco

Blanco EVOL-S Pro 526310 Manuel utilisateur

Blanco

Blanco 1-3/4 Reverse Bowl Undermount 510-888R Manuel utilisateur

Blanco

Blanco Equal Double Bowl Undermount 511-700 Manuel utilisateur

Blanco

Blanco ELIPSO-S II 514857 Manuel d'utilisation

Blanco

Blanco 10 Double Bowl Undermount 513-689 Manuel utilisateur

Blanco

Blanco BlancoDiamond 511-710 Manuel utilisateur

Blanco

Blanco TRADON HD 520787 Manuel d'utilisation

Blanco

Blanco BlancoWave 514-470 Manuel utilisateur

Blanco

Blanco drink.filter EVOL-S Pro Manuel utilisateur

Blanco

Blanco Neo Rados 157-102 Manuel utilisateur

Manuels Produits de plomberie populaires d'autres marques

Weka

Weka 506.2020.00E Mode d'emploi

Kohler

Kohler K-6228 Instructions de montage

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manuel utilisateur

American Standard

American Standard DetectLink 6072121 Manuel utilisateur

Uponor

Uponor Contec TS Manuel utilisateur

Pfister

Pfister Selia 49-SL Manuel utilisateur

Fortis

Fortis VITRINA 6068700 Manuel utilisateur

Fortis

Fortis MILANO 78211JS Manuel utilisateur

Kohler

Kohler K-12183 Instructions de montage

Maxxus

Maxxus MX-M206-01 Manuel utilisateur

Moen

Moen 5922 Series Manuel utilisateur

Viega

Viega Prevista Pure 8512 Manuel utilisateur

Kohler

Kohler Centerset K-15240 Instructions de montage

Viega

Viega Prevista Dry 8522.33 Manuel utilisateur

Sanela

Sanela Lema SLP 59RB Manuel utilisateur

Elkay

Elkay EDF15AC Manuel d'installation

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Manuel

baliv

baliv WT-140 Manuel utilisateur
