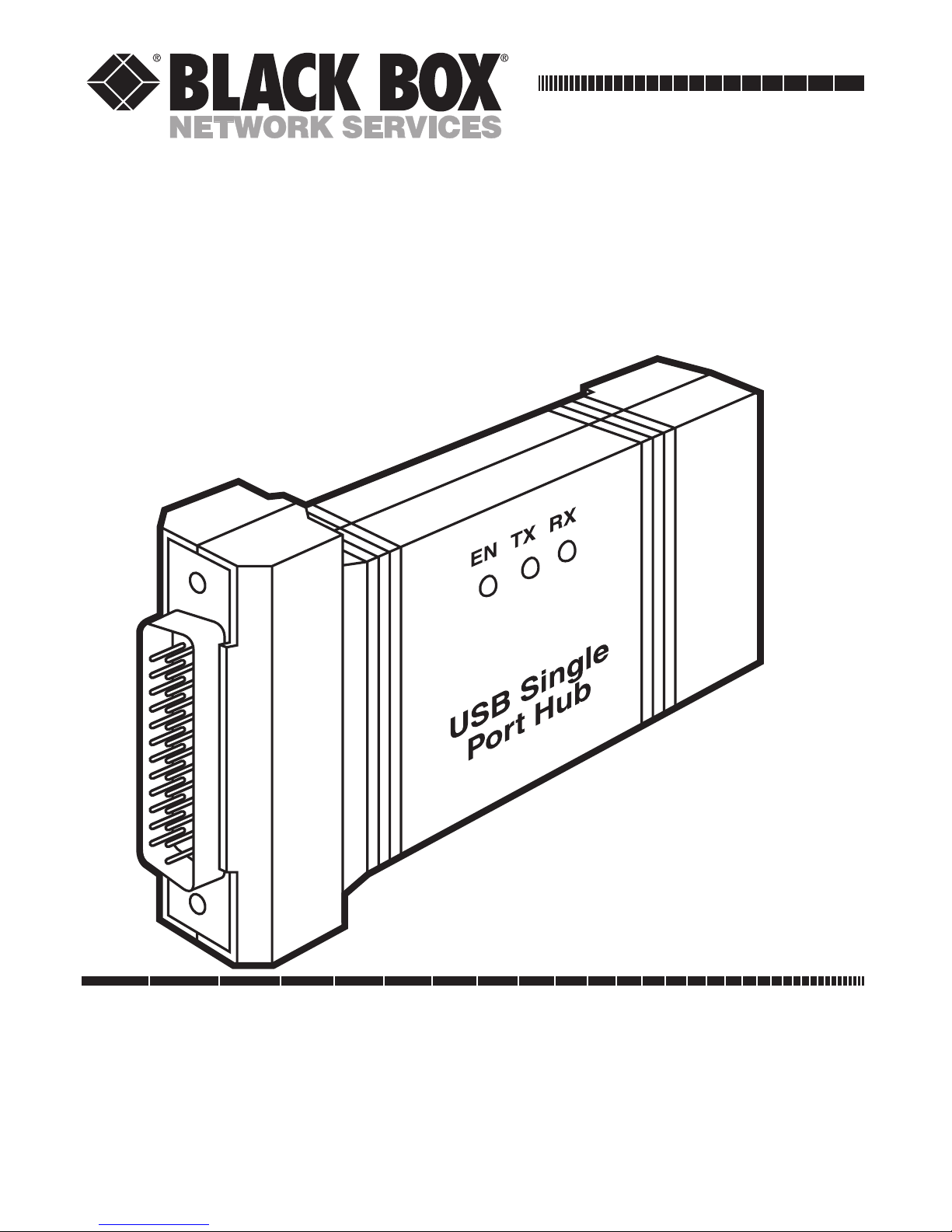

Black Box USB Single-Port Hub IC266A Manuel utilisateur
SEPTEMBER 2001
IC266A
USB Single-Port Hub
(RS-422/485)
CUSTOMER SUPPORT INFORMATION
Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)
FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746
Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018
1
FCC AND IC RFI STATEMENTS/CE NOTICE
FEDERAL COMMUNICATIONS COMMISSION
and INDUSTRY CANADA
RADIO FREQUENCY INTERFERENCE STATEMENTS
This equipment generates, uses, and can radiate radio frequency energy
and if not installed and used properly, that is, in strict accordance with the
manufacturer’s instructions, may cause interference to radio communication.
It has been tested and found to comply with the limits for a Class A computing
device in accordance with the specifications in Subpart J of Part 15 of FCC rules,
which are designed to provide reasonable protection against such interference
when the equipment is operated in a commercial environment. Operation of
this equipment in a residential area is likely to cause interference, in which case
the user at his own expense will be required to take whatever measures may be
necessary to correct the interference.
Changes or modifications not expressly approved by the party responsible
for compliance could void the user’s authority to operate the equipment.
This digital apparatus does not exceed the Class A limits for radio noise emission from
digital apparatus set out in the Radio Interference Regulation of Industry Canada.
Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites
applicables aux appareils numériques de classe A prescrites dans le Règlement sur le
brouillage radioélectrique publié par Industrie Canada.
EUROPEAN UNION DECLARATION OF CONFORMITY
This equipment complies with the requirements of the
European EMC Directive 89/336/EEC.
2
USB SINGLE-PORT HUB (RS-422/485)
NORMAS OFICIALES MEXICANAS (NOM)
ELECTRICAL SAFETY STATEMENT
INSTRUCCIONES DE SEGURIDAD
1. Todas las instrucciones de seguridad y operación deberán ser leídas antes
de que el aparato eléctrico sea operado.
2. Las instrucciones de seguridad y operación deberán ser guardadas para
referencia futura.
3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de
operación deben ser respetadas.
4. Todas las instrucciones de operación y uso deben ser seguidas.
5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,
cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,
etc..
6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales
que sean recomendados por el fabricante.
7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea
recomendado por el fabricante.
8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más
allá a lo descrito en las instrucciones de operación. Todo otro servicio
deberá ser referido a personal de servicio calificado.
9. El aparato eléctrico debe ser situado de tal manera que su posición no
interfiera su uso. La colocación del aparato eléctrico sobre una cama,
sofá, alfombra o superficie similar puede bloquea la ventilación, no se
debe colocar en libreros o gabinetes que impidan el flujo de aire por los
orificios de ventilación.
3
NOM STATEMENT
10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor
como radiadores, registros de calor, estufas u otros aparatos (incluyendo
amplificadores) que producen calor.
11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del
tipo descrito en el instructivo de operación, o como se indique en el
aparato.
12. Precaución debe ser tomada de tal manera que la tierra fisica y la
polarización del equipo no sea eliminada.
13. Los cables de la fuente de poder deben ser guiados de tal manera que no
sean pisados ni pellizcados por objetos colocados sobre o contra ellos,
poniendo particular atención a los contactos y receptáculos donde salen
del aparato.
14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las
recomendaciones del fabricante.
15. En caso de existir, una antena externa deberá ser localizada lejos de las
lineas de energia.
16. El cable de corriente deberá ser desconectado del cuando el equipo no
sea usado por un largo periodo de tiempo.
17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean
derramados sobre la cubierta u orificios de ventilación.
18. Servicio por personal calificado deberá ser provisto cuando:
A: El cable de poder o el contacto ha sido dañado; u
B: Objectos han caído o líquido ha sido derramado dentro del
aparato; o
C: El aparato ha sido expuesto a la lluvia; o
D: El aparato parece no operar normalmente o muestra un cambio en
su desempeño; o
E: El aparato ha sido tirado o su cubierta ha sido dañada.
4
USB SINGLE-PORT HUB (RS-422/485)
TRADEMARKS USED IN THIS MANUAL
UL®is a registered trademark of Underwriters
Laboratories Incorporated.
Windows®is a registered trademark of Microsoft
Corporation.
Any other trademarks mentioned in this manual are
acknowledged to be the property of the trademark owners.
5
Contents
Chapter Page
1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.1 General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.2 Connector Pin Assignments (DB25 Male) . . . 7
2. Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.1 Overview. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.2 What the Package Includes . . . . . . . . . . . . . . . 8
2.3 Technical Description. . . . . . . . . . . . . . . . . . . . 9
2.4 Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.1 Operating System Installation . . . . . . . . . . . . 10
3.2 System Installation . . . . . . . . . . . . . . . . . . . . . 10
4. Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.1 Electrical Interface Selection . . . . . . . . . . . . . 14
4.2 Switch Examples . . . . . . . . . . . . . . . . . . . . . . . 15
Appendix A. Troubleshooting. . . . . . . . . . . . . . . . . 16
A.1 Before Calling Technical Support . . . . . . . . 16
A.2 Calling Black Box . . . . . . . . . . . . . . . . . . . . . . 17
A.3 Shipping and Packaging . . . . . . . . . . . . . . . . 18
Appendix B. Electrical Interfaces . . . . . . . . . . . . . . 19
Appendix C. Asynchronous Communications . . . . 22
CONTENTS
6
USB SINGLE-PORT HUB (RS-422/485)
1. Specifications
1.1 General
Manufacturing: UL®94V0 rating; 100% electrically
tested; solder mask over bare copper or solder mask
over tin nickel.
Connectors: (1) DB25 male; (1) USB Type B
Indicators: LEDs: (1) USB Enabled, (1) TX, (1) RX
Mean Time Between Failures (MTBF): Greater than
150,000 hours
Temperature Tolerance: Operating: 32 to 122°F (0 to
50°C); Storage: -4 to +158°F (-20 to +70°C)
Relative Humidity: Operating and Storage: 10 to 90%
noncondensing
Power: Supply line: + 5 VDC; Rating: 50 mA
Size: 1"H x 2.3"W x 3.8"D (2.5 x 5.8 x 9.7 cm)
7
CHAPTER 1: Specifications
1.2 Connector Pin Assignments (DB25 Male)
Name Pin # Mode
GND Ground 7 —
RDB RX+ Receive Positive 16 Input
RDA RX- Receive Negative 3 Input
CTSB CTS+ Clear to Send Positive 13 Input
CTSA CTS- Clear to Send Negative 5 Input
DSRB DSR+ Data Set Ready Positive 22 Input
DSRA DSR- Data Set Ready Negative 6 Input
DCDB DCD+ Data Carrier Detect Positive 10 Input
DCDA DCD- Data Carrier Detect Negative 8 Input
TDB TX+ Transmit Positive 14 Output
TDA TX- Transmit Negative 2 Output
RTSB RTS+ Request to Send Positive 19 Output
RTSA RTS- Request to Send Negative 4 Output
DTRB DTR+ Data Terminal Ready Positive 23 Output
DTRA DTR- Data Terminal Ready Negative 20 Output
NOTE
These assignments meet EIA/TIA.ANSI-574 DTE
specifications for DB25 type connectors.
8
USB SINGLE-PORT HUB (RS-422/485)
2. Introduction
2.1 Overview
The USB Single-Port Hub (RS-422/485) equips the PC
with one USB to RS-530/422/485 asynchronous serial
port, providing a versatile interface for common
RS-530/422/485 needs. The advantage of this product
over more traditional approaches is that it doesn’t
require opening the computer case, nor does it require
resources such as I/O ports or IRQs. It does require a
system that supports USB both in terms of hardware and
operating system.
2.2 What the Package Includes
The USB Single-Port Hub (RS-422/485) is shipped with
the following items.
• USB Single-Port Hub (RS-422/485)
• USB cable for connecting to upstream host/hub
• Software
• This users’ manual
9
CHAPTER 2: Introduction
2.3 Technical Description
The USB Single-Port Hub (RS-422/485) uses a USB
UART. This chip features programmable baud rate, data
format, a 128-byte dual-port TX buffer, and a 384-byte
dual-port RX buffer. The RS-422/485 transceiver
supports data rates up to 921.6 kbps.
2.4 Features
• Hot-pluggable device that doesn’t require opening
the case.
• No system resources are required (no I/O ports or
IRQs).
• LED status indicators for “USB Enabled,” “TX,”
and “RX.”
