BGS technic 1941 Manuel utilisateur

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 1941

Digital-Reifenprofil-Messschieber

BAUTEILE

TECHNISCHE DATEN

Betriebsspannung: 1,5 V SR 44 Knopfzelle

Messbereich: 0 – 28 mm

Auflösung: 0,01 mm

Umgebungstemperatur: 0 – 40°C

BEDIENUNGSANLEITUNG

1. Schalten Sie das Gerät ein und schieben die Messspitze ganz in das Gerät.

2. Wählen Sie die gewünschte Maßeinheit aus (mm / Zoll)

3. Stellen Sie das Display mit der Taste „Zero“ auf 0.

4. Halten Sie nun das Messgerät parallel über das Reifenprofil und schieben Sie die Messspitze

nach unten in das Profil.

5. Die Profiltiefe kann nun auf dem Display abgelesen werden.

Hinweis: Nach dem Gebrauch das Gerät abschalten, so wird die Batterie geschont.

WARTUNG / PFLEGE

Stellen Sie sicher, dass keine Fremdkörper wie Flüssigkeiten oder Staub In das Gerät gelangen,

diese können die Messelektronik beschädigen.

Reinigen Sie das Gerät nur mit einem leicht feuchten Tuch.

mm / inch

Schalter

Mess-

spitze

An-/Aus

Schalter

Taste

Batterie-

fach

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 1941

Digital Tire Depth Gauge

COMPONENTS

TECHNICAL DATA

Operating voltage: 1.5 V SR 44 button cell

Range: 0 - 28 mm

Resolution: 0.01 mm

Operating temperature: 0 - 40 ° C

MANUAL

1. Turn on the gauge and push the test prod into the device, entirely.

2. Choose your measuring unit (mm/inch)

3. Set the display on zero-position.

4. Hold the gauge parallel to the tire profile and gently push the measuring tip down into the tire

profile.

5. Now, the depth of the tire profile can be read off the display.

Note: For a long battery life, the device should be turned off after use.

MAINTENANCE / CARE

Always make sure that no foreign particles such as fluids or dust enter the gauge,

as they might cause damage to its electronic measurement equipment.

Clean the gauge with a damp cloth, only.

mm / inch

Switch

Measuring-

tip

On-/Off

Switch

Zero

Reset

Battery

Cover

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 1941

Pied de profondeur numérique

pour profils de pneus

COMPOSANTS

CARACTÉRISTIQUES TECHNIQUES

Tension d’alimentation : Pile bouton SR 44 de 1,5 V

Plage de mesure : 0 – 28 mm

Résolution : 0,01 mm

Température ambiante : 0 – 40 °C

MANUEL D’UTILISATION

1. Allumez l’appareil et repoussez complètement la pointe de mesure dans l’appareil.

2. Sélectionnez l’unité de mesure souhaitée (mm/pouces)

3. Réinitialisez l’affichage à 0 à l’aide de la touche « Zéro ».

4. Maintenant, tenez la jauge en parallèle sur la bande de roulement et faites glisser la pointe de

mesure vers le bas dans le profil du pneu.

5. La profondeur du profil du pneu s’affiche à l’écran.

Remarque : Après utilisation, éteignez l’appareil pour économiser la batterie.

MAINTENANCE / ENTRETIEN

Veillez à ce qu’aucun corps étranger, tel que des liquides ou de la poussière, ne pénètre dans

l’appareil,

ils peuvent endommager l’électronique de mesure.

Ne nettoyez l’appareil qu’avec un chiffon légèrement humidifié.

Sélecteur

mm/pouce

Pointe

de mesure

Interrupteur

Marche/Arr

Touche de

mise à 0

Compartim

ent

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 1941

Misuratore digitale per la profondità dei pneumatici

COMPONENTI

DATI TECNICI

Voltaggio di operazione: 1.5 V SR 44 pila a bottone

Range: 0 - 28 mm

Risoluzione: 0.01 mm

Temperatura di operazione: 0 - 40 ° C

MANUALE

1. Accendere il misuratore e spingere la punta nel dispositivo, interamente.

2. Scegliere l’unità di misura (mm/pollici)

3. Impostare il display sulla posizione zero.

4. Tenere il misuratore parallelo al profilo del pneumatico e spingere delicatamente la punta

verso il basso rispettivamente in avanti.

5. Ora, la profondità del profilo del pneumatico può essere letto dal display.

Nota:per una durata maggiore della batteria, il dispositivo deve essere spento dopo l’uso.

MANUTENZIONE/ CURA

Assicurarsi sempre che non ci siano particelle estranee come fluidi o polvere nel misuratore,

siccome possono causare danni all’attrezzatura di misurazione elettronica.

Pulire il misuratore solo con un panno umido.

Cambio

mm/pollici

Punta di

misurazione

On/Off

Zero per

reimpostare

Custodia

batteria

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 1941

Medidor digital de la profundidad

del dibujo del neumático

COMPONENTES

DATOS TECNICOS

Voltaje de funcionamiento: 1.5 V SR 44 tecla

Rango: 0 – 28 mm

Resolución: 0.01 mm

Temperatura de funcionamiento: 0 – 40ºC

MANUAL:

1. Gire el medidor y ponga el pincho del medidor en el dispositivo, totalmente.

2. Elija la unidad de medida (mm / pulgadas)

3. Fije la pantalla en posición cero.

4. Mantenga la válvula paralela al perfil del neumático y lentamente empuje el pincho del

medidor hacia abajo.

5. Ahora, la profundidad del perfil del neumático se puede leer en la pantalla.

Nota: Para alargar la vida de la batería, el dispositivo debe apagarse después de su uso.

MANTENIMIENTO / CUIDADO:

Esté siempre seguro de que no hay partículas extrañas como líquidos o polvo en el medidor, esto

puede causar daños el equipo electrónico de medición.

Limpie el medidor con un paño húmedo solamente.

Interruptor

mm/pulgadas

Punta de

medición

Interruptor

On/Off

Reset /

Cero

Tapa de

batería

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

CE-Erklärung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected] www.bgstechnic.com

EU-KONFORMITÄTSERKLÄRUNG

EC DECLARATION OF CONFORMITY

DÉCLARATION„CE“ DECONFORMITE

DECLARATIONDE CONFORMIDADUE

Wir erklären in alleiniger Verantwortung, dass die Bauart des Produktes:

We declare that the following designated product:

Nous déclarons sous propre responsabilité que ce produit:

Declaramos bajo nuestra sola responsabilidad que este producto:

folgenden einschlägigen Bestimmungen entspricht:

complies with the requirements of the:

est en conformité avec les réglementations ci-dessous:

esta conforme a las normas:

Angewandte Normen:

,GHQWL¿FDWLRQRIUHJXODWLRQVVWDQGDUGV

Norme appliquée:

Normas aplicadas:

ppa.

Frank Schottke, Prokurist

BGS technic KG, Bandwirkerstrasse 3, D-42929 Wermelskirchen

Wermelskirchen, den

Digital-Reifenprofil-Messschieber ( Art. 1941 )

Digital Tyre Depth Gauge

Pied de profondeur numérique pour profils de pneus

Medidor digital de la profundidad del dibujo del neumático

EMC Directive 2014/30/EU

RoHS Directive 2011/65/EU

EN 61326-1:2013

IEC 62321-3-1:2013

Certification No.: 2448718306 / RoHS: R270331477 / 21-252A

Report: EED32I002322 - RoHS: ECL01I057043001

23.04.2018

Table des matières

Langues :

Autres manuels BGS technic Instrument de mesure

BGS technic

BGS technic 2202 Manuel utilisateur

BGS technic

BGS technic 1824 Manuel utilisateur

BGS technic

BGS technic 91931 Manuel utilisateur

BGS technic

BGS technic 1930 Manuel utilisateur

BGS technic

BGS technic 724 Manuel utilisateur

BGS technic

BGS technic DM1100 Manuel utilisateur

BGS technic

BGS technic 3532 Manuel utilisateur

BGS technic

BGS technic 8427 Manuel utilisateur

BGS technic

BGS technic 3530 Manuel utilisateur

BGS technic

BGS technic 2197 Manuel utilisateur

BGS technic

BGS technic 1943 Manuel utilisateur

BGS technic

BGS technic 70956 Manuel utilisateur

BGS technic

BGS technic 2188 Manuel utilisateur

BGS technic

BGS technic 1938-2 Manuel utilisateur

BGS technic

BGS technic 6905 Manuel utilisateur

BGS technic

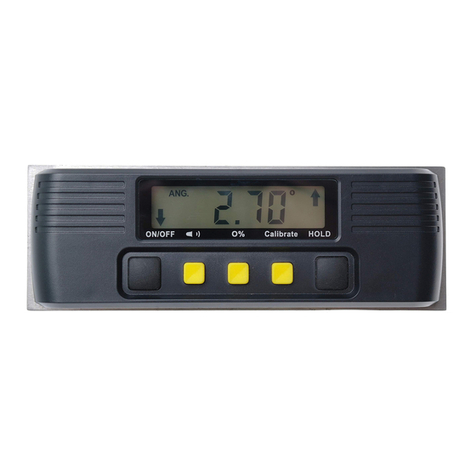

BGS technic 9330 Manuel utilisateur

BGS technic

BGS technic 6647 Manuel utilisateur

BGS technic

BGS technic 2188 Manuel utilisateur

BGS technic

BGS technic 63535 Manuel technique

BGS technic

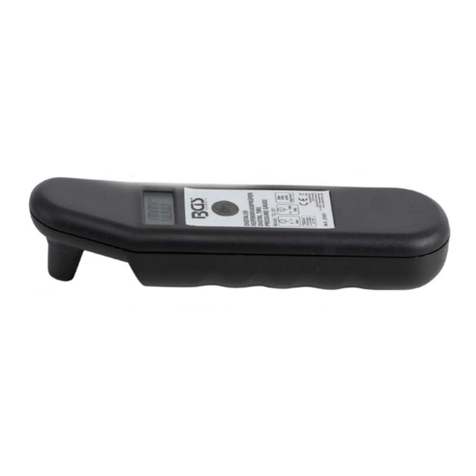

BGS technic 2101 Manuel utilisateur
