Beyerdynamic MCE 58 Manuel utilisateur
MCE 58
PRODUKT-
INFORMATION
PRODUCT
INFORMATION
INFORMATIONS
DE PRODUIT
Kondensator-Reportage-Mikrofon
Reporter’s Condenser MIcrophone
Microphone Condensateur de Reportage
Sie haben sich für das Kondensator-Reportage-Mikrofon
MCE 58 von beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese
Produktinformation vor Inbetriebnahme aufmerksam durch.
Anwendungen
Das MCE 58 wurde speziell für die Erfordernisse des
Reportage- und Broadcastingbereichs entwickelt. Der Ausgangs-
pegel wurde gegenüber dynamischen Systemen erhöht, damit das
MCE 58 optimal in Verbindung mit tragbaren DAT- und MD-
Rekordern arbeitet.
Durch eine doppelte elastische Aufhängung werden Handhabungs-
geräusche stark unterdrückt. Ein aktives Filter unterdrückt tieffre-
quente Störgeräusche wie Verkehrslärm und Windgeräusche. Außer-
dem werden Windgeräusche durch den effektiven Windschutzkorb
reduziert. Für Außenaufnahmen bei starkem Wind empfehlen wir
einen zusätzlichen Windschutz.
Die reflexionsfreie Nextel®-Beschichtung ist äußerst kratzfest und
übersteht auch rauhe Behandlung.
Speisung
Das MCE 58 wird mit einer 1,5 V-Batterie (Typ Mignon AA/LR6)
gespeist. Schrauben Sie den unteren Teil des Mikrofonschafts ab und
legen Sie die Batterie polungsrichtig ein. Die Betriebszeit beträgt ca.
80 Stunden.
Position „OFF“: Batteriespeisung ist abgeschaltet.
Position „B.C.“: (Battery Check), Batteriezustand wird kontrol-
liert. Bei voller Batterie muß die rote LED auf-
leuchten.
ACHTUNG:
Betreiben Sie das Mikrofon nicht in dieser
Schalterstellung, da sonst die Batteriekapazität
schnell erschöpft wird.
Position „ON“: Batteriespeisung ist eingeschaltet, das Mikrofon
ist betriebsbereit.
Anschluß
Das MCE 58 besitzt einen 3-poligen XLR-Stecker. Beachten Sie
bitte die Steckerbelegung 1 und 3 Masse, 2 Signal +.
Der Ausgang ist unsymmetrisch und kann an symmetrischen und
unsymmetrischen Mikrofoneingängen benutzt werden.
Service
Im Servicefall wenden Sie sich bitte an autorisiertes Fach-
personal. Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten
sonst alle Garantieansprüche verlieren.
Version
Bez. Beschreibung Best.-Nr.
MCE 58 Kondensator-Reportage-Mikrofon
(Back-Elektret), Kugel,
inkl. 1,5 V-Batterie und
Mikrofonklammer MKV 8 . . . . . . . . . 450.367
Zubehör optional
Bez. Beschreibung Best.-Nr.
WS 91 Windschutz, anthrazit . . . . . . . . . . . . 451.029
Technische Daten
Wandlerprinzip . . . . . . . . . . . . . . Kondensator (Back-Elektret)
Arbeitsprinzip . . . . . . . . . . . . . . . Druck-Empfänger
Übertragungsbereich . . . . . . . . . . 40 - 20.000 Hz
Richtcharakteristik . . . . . . . . . . . . Kugel
Feldleerlaufübertragungs-
faktor bei 1 kHz . . . . . . . . . . . . . . 4 mV/Pa
Nennimpedanz. . . . . . . . . . . . . . . 370 Ω(unsymmetrisch)
Nennabschlußimpedanz. . . . . . . . 2 kΩ
Geräuschspannungsabstand
bezogen auf 1 Pa . . . . . . . . . . . . . 60 dB
Spannungsversorgung . . . . . . . . . 1,5 V Batterie (Typ AA/LR 6)
Speisestrom . . . . . . . . . . . . . . . . . 20 mA
Betriebsdauer mit Batterie. . . . . . 80 h
Anschluß. . . . . . . . . . . . . . . . . . . . XLR-Stecker, 3-polig
Stift 1 + 3: Masse
Stift 2: Signal +
Abmessungen. . . . . . . . . . . . . . . . Länge. . . . . . . . . . . 260 mm
Schaftdurchmesser. . 25 mm
Kopfdurchmesser. . . 45 mm
Gewicht (o. Kabel & Batterie) . . . 200 g
Congratulations and thank you for selecting the MCE 58
reporter’s microphone. Please take some time to read carefully
through this product information before setting up the equipment.
Applications
The MCE 58 condenser microphone has been specially
developed for interviewing and broadcasting. Its unbalanced output
supplies a very high level which allows direct connection to portable
DAT and MD-machines.
The elasticated suspension of the transducer element eliminates
unwanted handling noise and built-in active filters suppress unwan-
ted low frequency noise such as traffic rumble. The specially con-
structed grille helps suppress wind noise and popping but for out-
door use, an additional windshield is recommended.
The non-glare Nextel™surface is scratch-resistant and will withstand
the rough use often associated with news gathering events.
Supply
The MCE 58 is powered by a 1.5 V-battery (type Mignon
AA/LR6). To gain access, unscrew the lower part of the microphone
shaft and insert the battery according to the polarity marks. Battery
operating time is approximately 80 hours.
Position “OFF”: Battery power is switched off.
Position “B.C.”: (Battery Check), Battery condition is checked. The
red LED is illuminated when the battery has full
capacity.
CAUTION:
Do not operate the microphone in this position,
as the battery capacity will rapidly become
exhausted.
Position “ON”: Battery power is switched on; the microphone is
ready for operation.
Connection
The MCE 58 has a 3-pin XLR-plug. Please note the pin connec-
tion 1 and 3 ground, 2 signal +. The output is unbalanced and can be
connected to balanced and unbalanced microphone inputs.
Maintenance
In the unlikely event of equipment failure, the microphone
should be returned to your beyerdynamic dealer. Dismantling the
microphone yourself will render the guarantee null and void.
Version
Model Description Order #
MCE 58 Reporter’s condenser microphone
(back electret), omnidirectional,
incl. 1.5 V-battery and MKV 8
microphone clamp . . . . . . . . . . . . . . . 450.367
Optional Accessories
Model Description Order #
WS 91 Windscreen, charcoal-grey . . . . . . . . . 451.029
Technical Specifications
Transducer type . . . . . . . . . . . . . . condenser (back electret)
Operating principle . . . . . . . . . . . pressure
Frequency response . . . . . . . . . . . 40 - 20,000 Hz
Polar pattern . . . . . . . . . . . . . . . . omnidirectional
Open circuit voltage
at 1 kHz . . . . . . . . . . . . . . . . . . . . 4 mV/Pa
Nominal impedance . . . . . . . . . . . 370 Ω(unbalanced)
Nominal load impedance. . . . . . . 2 kΩ
S/N ratio rel. to 1 Pa. . . . . . . . . . . 60 dB
Power supply . . . . . . . . . . . . . . . . battery 1.5 V (type AA/LR 6)
Current consumption . . . . . . . . . . 20 mA
Operating time with battery . . . . 80 h
Connection. . . . . . . . . . . . . . . . . . XLR-plug, 3-pin
pin 1 + 3: ground
pin 2: signal +
Dimensions. . . . . . . . . . . . . . . . . . length . . . . . . . . . . 260 mm
shaft diameter. . . . . 25 mm
head diameter. . . . . 45 mm
Weight (w/out cable & battery) . . 200 g
Nous vous félicitons pour l’achat du microphone condensateur
de reportage MCE 58 de beyerdynamic et vous remercions de votre
confiance. Veuillez lire attentivement ces informations produit avant
de la mise en marche du microphone.
Applications
Le MCE 58 a été conçu spécialement pour les applications de
reportage/radiodiffusion. Son niveau de sortie a été augmenté par
rapport à celui des systèmes dynamique, pour que le MCE 58 fonc-
tionne parfaitement en combinaison avec des magnétophones DAT
et MD.
Grâce à la double suspension élastique, tous les bruits de manipula-
tion sont fortement supprimés. Un filtre active élimine des perturba-
tions à basses fréquences, comme par exemple, les bruits de circula-
tion et de vent. En plus, la bonnette anti-vent réduit effectivement
tout bruit de vent. Pour les enregistrements en extérieur, pendant
lesquels le microphone est exposé au vent, nous recommandons l’u-
tilisation d’une protection anti-vent supplémentaires.
La finition anti-réfléchissante en Nextel®est extrêmement résistante
aux éraflures et à l’utilisation rude.
Alimentation
Le MCE 58 s’alimente d’une pile 1,5 V du type Mignon AA/LR6.
Dévissez la partie inférieure du corps de microphone et introduisez
la pile en observant la polarité. La durée de service est d’environ 80
heures.
Position «OFF»: L’alimentation par pile et mise hors circuit.
Position «B.C.»: (Battery Check), Contrôle de l’état de la pile: la
diode LED rouge s’allume indiquant la tension
suffisante de la pile.
ATTENTION:
Ne jamais utiliser le microphone avec le commu-
tateur mis sur cette position; sinon, vous risque-
rez d’épuiser la capacité de pile.
Position «ON»: L’alimentation par pile est mise en circuit, le
microphone est prêt à fonctionner.
Branchement
Le MCE 58 est muni d’un connecteur XLR à 3 broches (1 et 3 =
masse, 2 = signal +). Sa sortie non-symétrique peut être connectée
aux entrées de micro symétriques ou non-symétriques.
Service après-vente
En cas de nécessité veuillez vous adresser à un technicien beyer-
dynamic autorisé. N’ouvrez jamais le microphone, vous risquerez
sinon de perdre vos droits de garantie.
Version
Modèle Description Art. N°
MCE 58 Microphone condensateur de
reportage (back electret),
omnidirectionelle, avec pile 1,5 V
et pince de micro MKV 8 . . . . . . . . . . 450.367
Accessoires en option
Modèle Description Art. N°
WS 91 Bonnette anti-vent, anthracite . . . . . 451.029
Spécifications techniques
Type de transducteur . . . . . . . . . .
Condensateur «Back-Electret»
Principe de fonctionnement . . . . Pression
Bande passante . . . . . . . . . . . . . . 40 - 20.000 Hz
Directivité. . . . . . . . . . . . . . . . . . . Omnidirectionnel
Efficacité en
champs libre (1 kHz). . . . . . . . . . . 4 mV/Pa
Impédance nom. . . . . . . . . . . . . . 370 Ω(non-symétrique)
Impédance de charge. . . . . . . . . . 2 kΩ
Rapport signal/bruit . . . . . . . . . . . 60 dB (1Pa)
Alimentation . . . . . . . . . . . . . . . . Pile 1,5 V (type AA/LR 6)
Courant d’alimentation . . . . . . . . 20 mA
Autonomie (pile) . . . . . . . . . . . . . 80 h
Connecteur. . . . . . . . . . . . . . . . . . XLR, 3 broches
Broche 1+3: masse
Broche 2: signal +
Dimensions. . . . . . . . . . . . . . . . . . Longueur . . . . . . . . 260 mm
Diamètre du corps. . 25 mm
Diamètre de tête . . . 45 mm
Poids (sans câble & pile). . . . . . . . 200 g
Table des matières
Langues :
Autres manuels Beyerdynamic Microphone
Beyerdynamic
Beyerdynamic TG V96c Manuel utilisateur
Beyerdynamic
Beyerdynamic Quinta MU 22 Manuel utilisateur
Beyerdynamic
Beyerdynamic Classis GM 301 Manuel utilisateur
Beyerdynamic

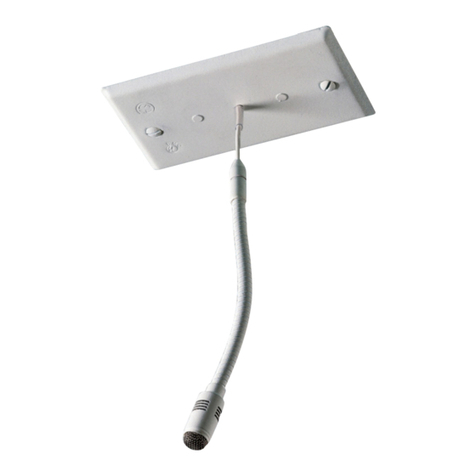

Beyerdynamic Classis OM 304 Manuel utilisateur
