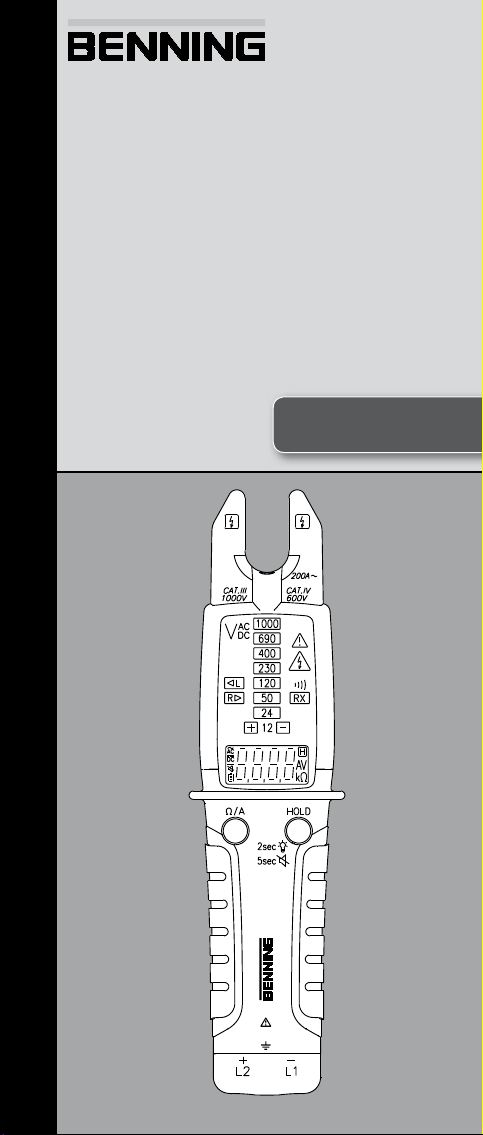

Benning CM 1-4 Manuel utilisateur
TRUE RMS
CAT IV 600 V
CAT III 1000 V
CM 1– 4
DBedienungsanleitung
Operating manual
FNotice d‘emploi
Návod k obsluze
EInstrucciones de servicio
Οδηγίεςχρήσεως
IIstruzioni d’uso
Gebruiksaanwijzing
Instrukcja obsugi
BENNING CM 1– 4
TRUE RMS
CAT IV 600 V
CAT III 1000 V
CM 1– 4
DBedienungsanleitung
Operating manual
FNotice d‘emploi
Gebruiksaanwijzing
Mehrsprachige Anleitung unter
www.benning.de
Multilingual manuals at
BENNING CM 1– 4
D F E I
TRUE RMS
CAT IV 600 V
CAT III 1000 V
CM 1– 4
02/ 2020
BENNING CM 1– 4
K
L
Bild 1a: Gerätefrontseite und Messleitungssatz
Fig. 1a: Device front and set of measuring leads
Fig. 1a : Face avant de l'appareil et jeu de câbles
de mesure
Obr. 1a: Přední část zařízení a sada měřicích
vodičů
Fig. 1a: Parte frontal del equipo y cables de
medición
Εικόνα 1a: Μπροστινό μέρος συσκευής και σετ
καλωδίων μέτρησης
Ill. 1a: Lato frontale apparecchio e set cavi di
misura
Fig. 1a: Front apparaat en meetleidingenset
Rys. 1a: Strona przednia urządzenia i zestaw
przewodów pomiarowych
D F E I
19 mm
02/ 2020
BENNING CM 1– 4
Bild 1b: Verwendung der Aufsteckkappen
Fig. 1b: Using the protective caps
Fig. 1b : Utilisation des capuchons protecteurs
Obr. 1b: Použití nasazovacích krytů
Fig. 1b: Empleo de las tapas extraíbles
Εικόνα 1b: Χρήση των πωμάτων
Ill. 1b: Utilizzo dei cappucci
Fig. 1b: Gebruik van de opsteekdoppen
Rys. 1b: Zastosowanie nasadek
Bild 1c: Messleitungshalterung
Fig. 1c: Measuring leads holder
Fig. 1c : Support pour câbles de mesure
Obr. 1c: Držák měřicích vodičů
Fig. 1c: Soporte para los cables de medición
Εικόνα 1c: Στήριγμα καλωδίων μέτρησης
Ill. 1c: Supporto per cavi di misura
Fig. 1c: Houder meetleiding
Rys. 1c: Uchwyt przewodu pomiarowego
D F E I
230 V
12 V
02/ 2020
BENNING CM 1– 4
Bild 2: Wechselspannungsmessung
Fig. 2: Alternating voltage measurement
Fig. 2: Mesure de tension alternative
Obr. 2: Měření střídavého napětí
Fig. 2: Medición de tensión alterna
Εικόνα 2: Mέτρηση αναλλασσόμενου τάσης
Ill. 2: Misura tensione alternata
Fig. 2: Meten van wisselspanning
Rys. 2: Pomiar napięcia przemiennego
Bild 3: Gleichspannungsmessung
Fig. 3: Direct voltage measurement
Fig. 3: Mesure de tension continue
Obr. 3: Měření stejnosměrného napětí
Fig. 3: Medición de tensión contίnua
Εικόνα 3: Mέτρηση συνεχούς τάσης
Ill. 3: Misura tensione continua
Fig. 3: Meten van gelijkspanning
Rys. 3: Pomiar napięcia stałego
D F E I
02/ 2020
BENNING CM 1– 4

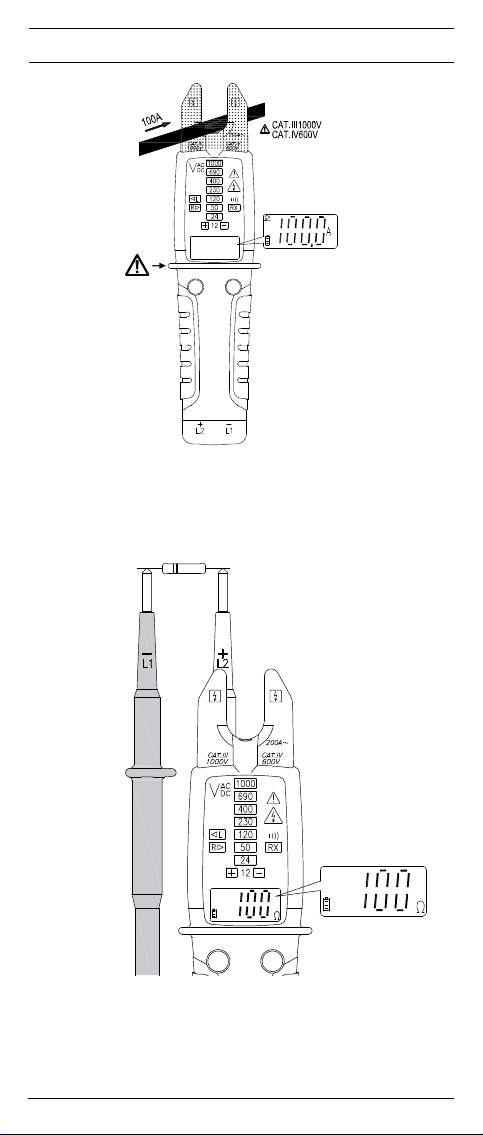

Bild 4: Wechselstrommessung
Fig. 4: AC current measurement
Fig. 4: Mesure de courant alternatif
Obr. 4: Měření střídavého proudu
Fig. 4: Medición de corriente alterna
Εικόνα 4: Mέτρηση εναλλασμενου ρεύματος
Ill. 4: Misura corrente alternata
Fig. 4: Meten van wisselstroom
Rys. 4: Pomiar prądu przemiennego
Bild 5: Widerstandsmessung
Fig. 5: Resistance measurement
Fig. 5: Mesure de résistance
Obr. 5: Měření odporu
Fig. 5: Medición de resistencia
Εικόνα 5: Mέτρηση αντίστασης
Ill. 5: Misura di resistenza
Fig. 5: Weerstandsmeting
Rys. 5: Pomiar rezystancij
D F E I
02/ 2020
BENNING CM 1– 4
Bild 6: Durchgangsprüfung mit Summer
Fig. 6: Continuity testing with buzzer
Fig. 6: Contrôle de continuité avec roneur
Obr. 6: Zkouška průchodnosti s bzučákem
Fig. 6: Comprobación de continuidad con sistema
de vibración.
Εικόνα 6: Έλεγχος συνέχειας με βομβητή
Ill. 6: Test di continuità con cicalino
Fig. 6: Doorgangstest met akoestisch signaal
Rys. 6: Test ciągłości obwodu z brzęczykiem
Bild 7.1: Drehfeldrichtungsprüfung (Rechtsdrehfeld)
Fig. 7.1: Phase sequence test (clockwise)
Fig. 7.1 : Test d'ordre de phases (sens horaire)
Obr. 7.1: Kontrola sledu fází (sled fází vpravo)
Fig. 7.1: Comprobación del sentido del campo
giratorio (campo giratorio derecho)
Εικόνα 7.1: Έλεγχος ακολουθίας φάσεων (πεδίο
περιστροφής δεξιόστροφα)
Ill. 7.1: Test della sequenza di fase (rotazione a
destra)
Fig. 7.1: Draaiveldrichtingcontrole (rechts draaiveld)
Rys. 7.1: Test kierunku wirowania pola (kierunek
wirowania w prawo)
D F E I
TRUE RMS
CAT IV 600 V
CAT III 1000 V
CM 1–4
02/ 2020
BENNING CM 1– 4
Bild 7.2: Drehfeldrichtungsprüfung (Linksdrehfeld)
Fig. 7.2: Phase sequence test (counter-clockwise)
Fig. 7.2 : Test d'ordre de phases (sens anti-horaire)
Obr. 7.2: Kontrola sledu fází (sled fází vlevo)
Fig. 7.2: Comprobación del sentido del campo giratorio
(campo giratorio izquierdo)
Εικονα 7.2: Έλεγχος ακολουθίας φάσεων (πεδίο περιστροφής
αριστερόστροφα)
Ill. 7.2: Test della sequenza di fase (rotazione a sinistra)
Fig. 7.2: Draaiveldrichtingcontrole (links draaiveld)
Rys. 7.2: Test kierunku wirowania pola (kierunek wirowania w lewo)
Bild 8: Einpolige Außenleiterprüfung (Phasenanzeige)
Fig. 8: Single-pole external conductor test (phase indication)
Fig. 8 : Contrôle unipolaire du conducteur extérieur (indication de phase)
Obr. 8: Kontrola jednopólového vnějšího vodiče (fázové zobrazení)
Fig. 8: Comprobación de la fase unipolar (indicador de fases)
Εικόνα 8: Έλεγχος μονοπολικού εξωτερικού αγωγού (ένδειξη φάσης)
Ill. 8: Controllo unipolare della fase (visualizzazione fase)
Fig. 8: Eenpolige buitengeleidercontrole (fase-indicatie)
Rys. 8: Jednobiegunowy test przewodu zewnętrznego (wyświetlacz fazowy)
D F E I
02/ 2020
BENNING CM 1– 4
Bild 9: Batteriewechsel
Fig. 9: Battery replacement
Fig. 9: Remplacement de la pile
Obr. 9: Výměna baterie
Fig. 9: Cambio de pila
Εικόνα 9: Αντικατάσταση μτταταρίας
Ill. 9: Sostituzione batterie
Fig. 9: Vervanging van de batteri
Rys. 9: Wymiana baterii
10
D
02/ 2020
BENNING CM 1– 4
Bedienungsanleitung
BENNING CM 1-4
TRUE RMS Multimeter mit oener Stromzange zur
- Wechselstrommessung
- Wechselspannungsmessung
- Gleichspannungsmessung
- Einpolige Außenleiterprüfung (Phasenanzeige)
- Drehfeldrichtungsprüfung
- Polaritätsprüfung
- Widerstandsmessung
- Durchgangsprüfung
Inhaltsverzeichnis
1. Benutzerhinweise
2. Sicherheitshinweise
3. Lieferumfang
4. Gerätebeschreibung
5. Allgemeine Angaben
6. Umgebungsbedingungen
7. Elektrische Angaben
8. Messen mit dem BENNING CM 1-4
9. Instandhaltung
10. Technische Daten des Messzubehörs
11. Umweltschutz
1. Benutzerhinweise
Diese Bedienungsanleitung richtet sich an
- Elektrofachkräfte und
- elektrotechnisch unterwiesene Personen
Das BENNING CM 1-4 ist zur Messung in trockener Umgebung vorgesehen und
darf nicht in Stromkreisen mit einer Spannung höher als 1000 V AC/DC einge-
setzt werden (Näheres hierzu in Abschnitt 6. “Umgebungsbedingungen”).
In der Bedienungsanleitung und auf dem BENNING CM 1-4 werden folgende
Symbole verwendet:
Anlegen um GEFÄHRLICHE AKTIVE Leiter oder Abnehmen von diesen
ist zugelassen.
Warnung vor elektrischer Gefahr!
Steht vor Hinweisen, die beachtet werden müssen, um Gefahren für
Menschen zu vermeiden.
Achtung Dokumentation beachten!
Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu
beachten sind, um Gefahren zu vermeiden.
CAT III
Messkategorie III ist anwendbar für Prüf- und Messstromkreise, die
am Verteilerkreis der Niederspannungs-Netzinstallation des Gebäudes
angeschlossen sind.
CAT IV
Messkategorie IV ist anwendbar für Prüf- und Messstromkreise, die am
Einspeisepunkt der Niederspannungs-Netzinstallation des Gebäudes
angeschlossen sind.
Dieses Symbol auf dem BENNING CM 1-4 bedeutet, dass das Gerät
schutzisoliert (Schutzklasse II) ausgeführt ist.
Bedienungsanleitung beachten.
Dieses Symbol erscheint in der Anzeige für eine entladene Batterie.
Dieses Symbol kennzeichnet den Bereich “Durchgangsprüfung”. Der
Summer dient der akustischen Ergebnisausgabe.
(DC) Gleichspannung.
(AC) Wechsel-Spannung oder Strom.
Masse (Spannung gegen Erde).
