Belimo CQB24-3 Manuel utilisateur

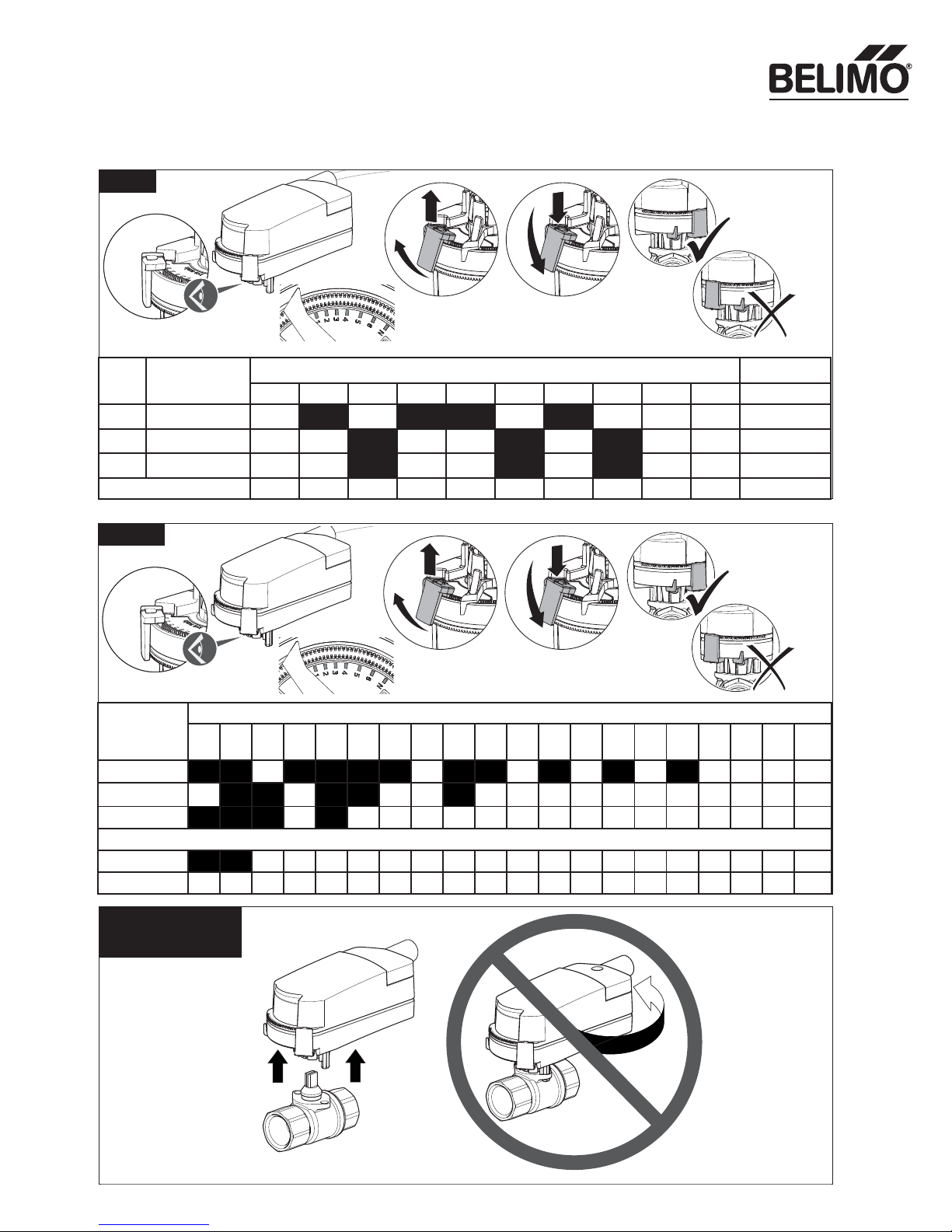

QUICK MOUNT VISUAL INSTRUCTION MANUAL

CQ... Actuators

with ZoneTight Zone Valves

71694-00001.G

1. PIQCV

1. QCV

QCV/PIQCV

Actuator Removal

Valve Model

(1/2")

Clip Position for Flow Adjustment (GPM)

11+2- 22+3-33+4-44+5-55+6-66+N-NNo

Clip

Z2050QPT-B 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9

Z2050QPT-D 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.2 1.3 1.5 1.6 1.8 2.0

Z2050QPT-F 0.6 0.7 0.8 0.9 1.0 1.3 1.5 1.7 1.9 2. 2 2.5 2.8 3.1 3.3 3.6 4. 3

Valve Model 3/4"

Z2075QPT-G 1.6 1.8 2.1 2.4 2.7 3.0 3.3 3.7 4.0 4.4 4.9 5.3 5.8 6.3 6.7 7.2 7.7 9.0

Runtime 30 33 35 37 39 41 43 45 47 49 51 53 55 58 60 62 64 66 68 75

Size Valve Model

V'max End Stop Positions V'nom

123-344+55+6NNoendstop

1/2" Z2050Q(S)-F 0.1 0.2 0.4 0.6 0.8 1.2 1.4

1/2" Z2050Q(S)-J 0.5 0.7 1.2 1.7 2.4 3 4.8 5.9

3/4" Z2075Q(S)-K 0.5 1.0 1.5 2.3 3.3 4.6 6.6 9.8

Runtime (seconds) 30 37 41 43 49 51 55 58 62 68 75

Subject to change. © Belimo Aircontrols (USA), Inc.

WIRING DIAGRAMS

CQ..24V, CQB24-3, CQB24-SR (-L) (-R)

24 VAC Transformer

Blk Common

Wht +

Red +

Line

Volts

2 3 18

Functions A

100%

Notes:

On/Off, CQB24-3 Floating Point, CQB24-3

Line

Volts

Control Signal

VDC/mA

Blk Common

Red + Hot

Wht Y1 Input, 2 to 10V

500

2 3 185 7

2 VDC Open

10 VDC Close

24 VAC Transformer

Line

olts

Control Signal

VDC/mA

Blk Common

Red + Hot

Wht Y1 Input, 2 to 10V

500

2 3 185 7

2 VDC Close

10 VDC Open

Proportional, CQB24-SR-L Proportional, CQB24-SR-R

CQ..110-240V, CQBUP-3

110 to 230 VAC

Blu Common

Wht +

Brn +

Line

olts

218

AFunctions

100%

Blu Common

Brn +

Wht +

Line

Volts

218

Functions

100%

On/Off, CQBUP-3 Floating Point, CQBUP-3

Meets cULus requirements without the need of an

electrical ground connection

Actuators may be connected in parallel. Power

consumption and input impedance must be

observed.

3Actuators may also be powered by 24 VDC.

5Only connect common to neg. (-) leg of control

circuits.

7A 500 Ω (ZG-R01) converts the 4 to 20 mA control

signal to 2 to 10 VDC.

18 Actuators with plenum rated cable do not have

numbers on wires; use color codes instead.

BLK

Black

Negro

Noir

Preto

RED

Red

Rojo

Rouge

Vermelho

WHT

White

Blanco

Blanc

Branco

>122°F

PIQCV

QCV

Functions

100%

1 Common

3 +

Line

Volts

2 3 18
