SensorControl SC861A
en
de Montage- und Betriebsanleitung
Sonnen-Wind-Sensor
Funk
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
Sun and wind sensor
radio controlled
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
2
Inhaltsverzeichnis
Allgemeines .............................................................................................. 4
Gewährleistung ......................................................................................... 4
Sicherheitshinweise .................................................................................. 5
Bestimmungsgemäße Verwendung ............................................................ 5
Anzeigen- und Tastenerklärung .................................................................. 6
Funktionserklärung ................................................................................... 6
Einlernen des Funks .................................................................................. 7
Montage .................................................................................................. 8
Technische Daten ..................................................................................... 8
Was tun, wenn...? ...................................................................................... 9
en
de
3
Contents
General ...................................................................................................10
Warranty ..................................................................................................10
Safety instructions ...................................................................................11
Intended use ...........................................................................................11
Displays and pushbuttons .........................................................................12
Functions ................................................................................................12
Programming the remote control ...............................................................13
Assembly ................................................................................................14
Technical data..........................................................................................14
What to do if ...? .......................................................................................15
4
Montage- und Betriebsanleitung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser An-
leitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzungen
von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so dass
bauliche Veränderungen nur nach Absprache mit uns und unserer Zustimmung
erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden Mon-
tage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
Gewährleistung
Mit dem SC861A können Sie eine oder mehrere Sonnenschutzanlagen steu-
ern. Die Schwellwerte für Sonnenschutz und Windüberwachung können mit
den Sendern SunWindControl (z. B. SWC441A) des Centronic Steuerungspro-
gramms eingestellt werden.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Hinweis
Der SC861A ist mit einer Solarzelle zur Spannungsversorgung ausge-
stattet.
Allgemeines
en
de
5
Der SC861A ist ausschließlich für den Betrieb von Sonnenschutzanlagen be-
stimmt. Eine andere oder eine darüber hinausgehende Benutzung gilt nicht als
bestimmungsgemäß.
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö-
rungsrisiko betrieben werden dürfen (z.B. Krankenhäuser, Flughäfen).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine
Funktionsstörung im Handsender oder Empfänger keine Gefahr für Per-
sonen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fernmel-
deanlagen und Endeinrichtungen (z.B. auch durch Funkanlagen, die ord-
nungsgemäß im gleichen Frequenzbereich betrieben werden).
Hinweis
Achten Sie darauf das die Steuerung nicht im Bereich metallischer Flä-
chen oder magnetischer Felder installiert und betrieben wird.
Funkanlagen, die auf der gleichen Frequenz senden, können zur Stö-
rung des Empfangs führen.
Es ist zu beachten, dass die Reichweite des Funksignals durch den Ge-
setzgeber und die baulichen Maßnahmen begrenzt ist.
Vorsicht
Bitte bewahren Sie die Anleitung auf!
• Verwenden Sie nur unveränderte Becker Originalteile.
• Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
• Halten Sie Kinder von Steuerungen fern.
• Beachten Sie Ihre landesspezischen Bestimmungen.
• Wird die Anlage durch einen oder mehrere Sender gesteuert, muss
der Fahrbereich der Anlage während des Betriebes einsehbar sein.
• Beachten Sie die Spezikationen der Sonnenschutzanlage.
Sicherheitshinweise
Bestimmungsgemäße Verwendung
6
Montage- und Betriebsanleitung
Sendekontrollleuchte
Ein Funksignal wird bei Tastenbetätigung durch das Aueuchten der
Sendekontrollleuchte signalisiert.
Bedientaste
Die Tastenbefehle werden nacheinander in der Befehlsfolge EINFAHREN -
STOPP - AUSFAHREN - STOPP usw. umgesetzt.
Einlerntaste
Bedientaste
Sonnensensor
Windsensor
Sendekontrollleuchte
Funktionserklärung
Anzeigen- und Tastenerklärung
Solarzelle
en
de
7
Hinweis
Bevor der SC861A eingelernt wird, muss ein Mastersender (z.B.
SWC441A) im Funk-Empfänger für Sonnenschutzanlagen eingelernt
und die Endlagen programmiert sein.
Es können bis zu 3 Sensoren in die Funkempfänger für Sonnenschutz-
anlagen eingelernt werden.
Vorsicht
Achten Sie darauf das beim Einlernen des Funks der Fahrbereich der
Sonnenschutzanlage frei ist, da diese unmittelbar ausfahren kann.
SC861A einlernen
Der SC861A hat einen Funksender integriert.
a) Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger quit-
tiert.
b) Drücken Sie nun die Einlerntaste des SC861A, bis der Empfänger quittiert.
c) Jetzt drücken Sie die Einlerntaste des neu einzulernenden SC861A noch ein-
mal.
Der Empfänger quittiert das erfolgreiche Einlernen.
Die maximale Funkreichweite beträgt im Gebäude bis zu 15 m und im freien Feld
bis zu 150 m.
Einlernen des Funks
8
Montage- und Betriebsanleitung
Schutzart IP 44
Zulässige Umgebungstemperatur -25 bis +55 °C
Funkfrequenz 915,3 MHz
Inbetriebnahmezelle 6LR61
• Prüfen Sie vor der Montage an der
gewünschten Position die einwand-
freie Funktion von Sender und Emp-
fänger.
• Befestigen Sie den SC861A mit den
drei beigelegten Schrauben an der
Wand.
Reinigen Sie das Gerät nur mit einem
feuchten Tuch. Verwenden Sie kein
Reinigungsmittel, da dieses den
Kunststoff angreifen kann.

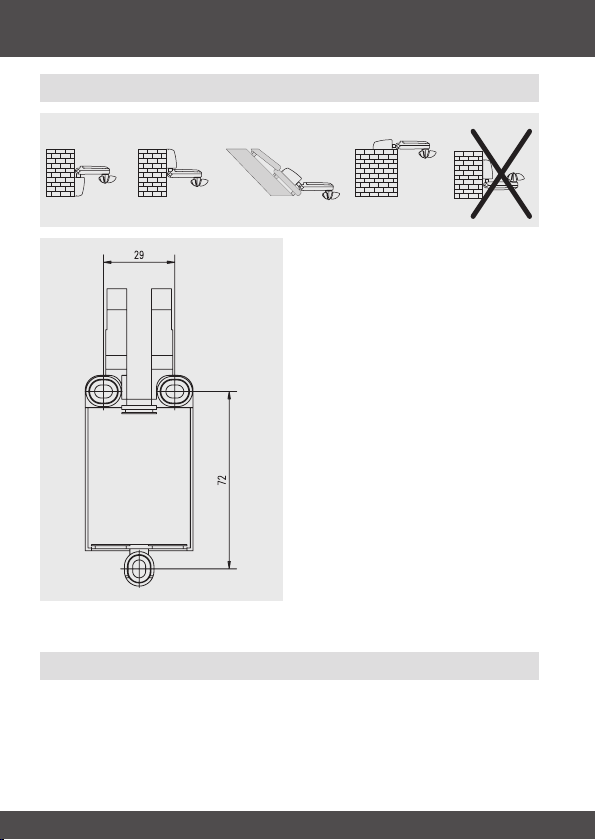

Montage
Technische Daten
en
de
9
Was tun, wenn...?
Störung Ursache Abhilfe
Antrieb läuft nicht,
Sendekontrollleuchte
leuchtet.
1. Empfänger außer-
halb der Funkreich-
weite.
2. SC861A ist nicht im
Empfänger eingelernt.
1. Entfernung zum
Empfänger verringern.
2. SC861A einlernen.
Antrieb läuft nicht,
Sendekontrollleuchte
leuchtet nicht.
Energiespeicher ist leer. SC861A in der Sonne
auaden.
Die automatischen Fahr-
befehle werden nicht
ausgeführt.
Schiebeschalter des
Hand-/Wandsenders
steht auf „H“.
Schiebeschalter des
Hand-/Wandsenders
auf „S“ stellen.
Anlage fährt nicht
automatisch aus bei
Schiebeschalterstellung
„S“.
1. Sonnenschwellwert
ist unterschritten.
2. Windschwellwert ist
überschritten.
1. Sonnenschwellwert
am Sender anpassen.
2. Abflauen des Windes
abwarten.
Anlage fährt nicht manu-
ell aus bei Schiebeschal-
terstellung „H“ oder „S“.
Windschwellwert des
Senders ist überschrit-
ten.
Abflauen des Windes
abwarten.
Technische Änderungen vorbehalten.
10
Assembly and Operating Instructions
Structural modications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g. crushing
of limbs. Therefore, structural modications should only be carried out with our
prior approval and in accordance with our instructions, particularly the informa-
tion contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their intend-
ed use is not permitted.
The end product manufacturer and tter have to ensure that all the current stat-
utory, ofcial regulations and, in particular, EMC regulations are adhered to dur-
ing utilisation of our products, especially with regard to end product assembly,
installation and customer advice.
Warranty
The SC861A can be used to control one or more sun protection systems. The
threshold values for sunlight and wind are adjusted by using one of the Sun-
WindControl transmitters of the Centronic range (e.g. SWC441A).
This device is excellent because it is so easy to operate.
Note
The SC861A is equiped with a solar cell for power supply
General
