Baxi UBHP SC 200 Manuel d'utilisation et d'entretien

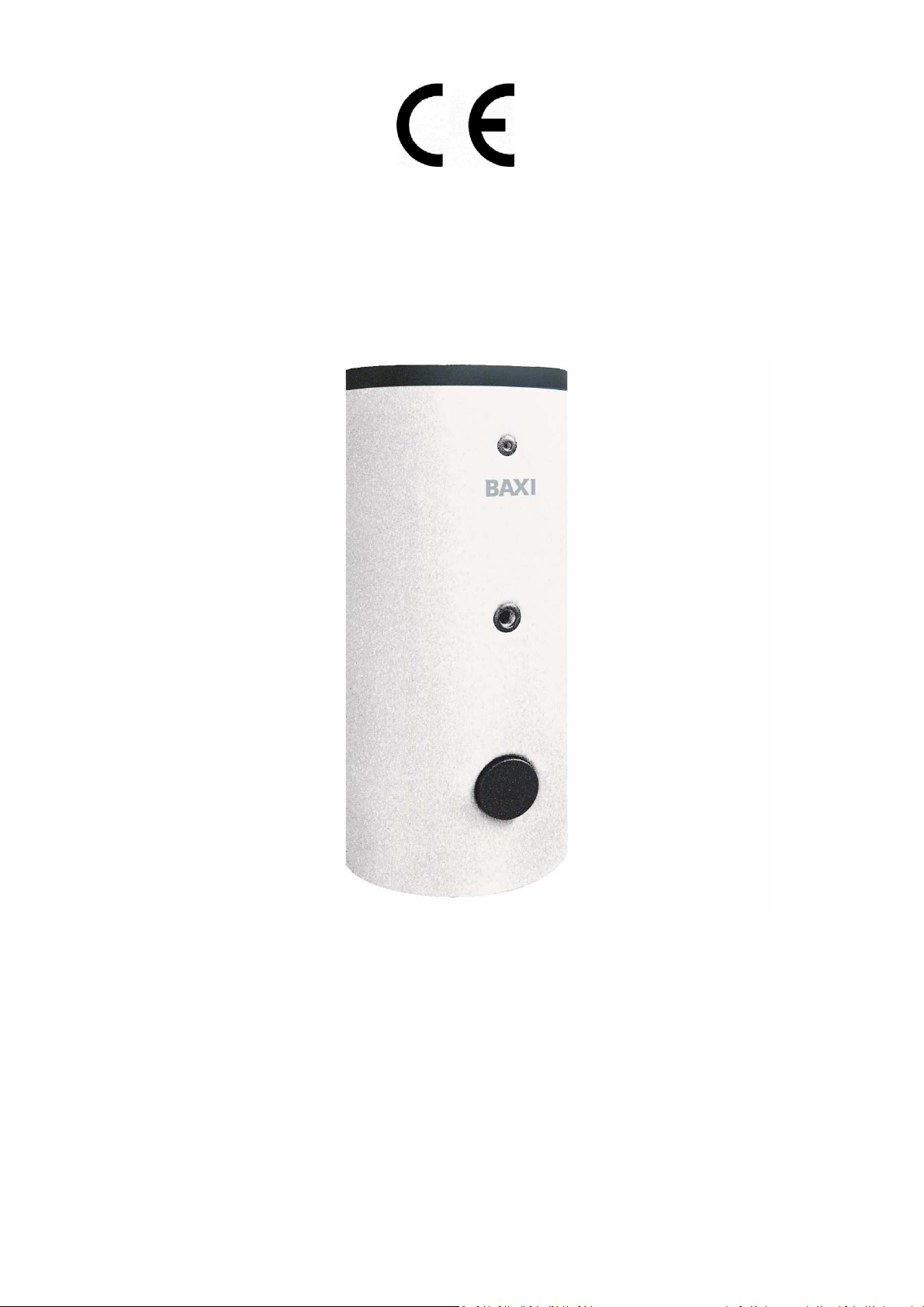

UBHP SC

200 – 300 – 500 – 800 – 1000 – 1500 – 2000

MANUALE DI ISTALLAZIONE E MANUTENZIONE

INSTRUCTION FOR INSTALLATION AND

MAINTENANCE

ANWEISUNGEN FÜR MONTAGE UND

INSTANDSETZUNG

MANUEL D'INSTALLATION ET D'ENTRETIEN

UBHP SC 200 - 500 L

UBHP SC 800 - 2000 L

N°

N° TIPO DI ATTACCO / ANSCHLUßTYP /

CONNECTOR TYPE

MODELLO / MODELL / MODEL

200 – 500

800 – 1000

1500 – 2000

1 Mandata acqua calda / Domestic hot water inlet /

Brauchwarmwasser-Druckseite

1”1/4

1” 1/2

2 Anodo / Anode / Anode

1” 1/2

3 Termometro / Thermometer / Thermometer

1/2” 1/2” 1/2”

4 Resistenza elettrica / Electric heater / Elektro -Heizstab

1” 1/2 1” 1/2 1” 1/2

5 Attacco bancale (cieco) / Blind connection for fasting /

Blindmuffe zur Befestigung

1/2” 1/2” 1/2"

6 Entrata acqua fredda / Cold water inlet / Kaltwasser –

Vorlauf

1” 1” 1/4

1” 1/2

7 Ritorno serpentino / Heat exchanger outlet /

Wärmetauscher Rücklauf

1” 1” 1/4 1” 1/4

8 Termostato / Thermostat / Thermostat

1/2” 1/2” 1/2”

9 Ricircolo / Re-circulation / Zirkulation

1/2” 1” 1”

10 Mandata serpentino / Heat exchanger inlet /

Wärmetauscher Vorlauf

1” 1” 1/4 1” 1/4

11 Mandata acqua calda / Domestic hot water inlet /

Brauchwarmwasser-Druckseite

1”

1” 1/4

Modello

Capacità acqua sanitaria lt 190

Superficie di scambio m2 inf. 3,0

Potenza Serp. Inferiore

T primario 60°C/50°C - T ACS 10/45 °C kW inf.

Potenza Serp. Inferiore

T primario 80°C/60°C - T ACS 10/45 °C kW inf.

Contenuto acqua serpentino lt inf.

17,2

Portata nominale serpentino 60/50°C m3/h sup.

1,2

Portata nominale serpentino 80/60°C m3/h inf.

3,1

Produzione acqua sanitaria

60/50 °C - 10/45 °C –Serp. Inferiore lt/h

300

Produzione acqua sanitaria

80/60 °C - 10/45 °C –Serp. Inferiore lt/h

1800

Perdite di carico portata nominale mbar inf. 55

Coefficiente di resa NL (DIN4708) - 10

Peso kg 85,2

Pressione max sanitario bar 10

Pressione max serpentino su. e inf. bar 10

T max bollitore °C 95

Perdite di energia kWh/24h

(DT=45°C)

1,61

Coefficiente di dispersione termica W/K 1,49

Isolamento Poliuretano

rigido iniettato

Spessore isolamento mm 70

Modello

300 SC

Capacità acqua sanitaria lt 263

Superficie di scambio m2 inf. 4,0

Potenza Serp. Inferiore

T primario 60°C/50°C - T ACS 10/45 °C kW inf.

Potenza Serp. Inferiore

T primario 80°C/60°C - T ACS 10/45 °C kW inf.

Contenuto acqua serpentino lt inf.

23,0

Portata nominale serpentino 60/50°C m3/h sup.

1,6

Portata nominale serpentino 80/60°C m3/h inf.

4,1

Produzione acqua sanitaria

60/50 °C - 10/45 °C –Serp. Inferiore lt/h

500

Produzione acqua sanitaria

80/60 °C - 10/45 °C –Serp. Inferiore lt/h

2400

Perdite di carico portata nominale mbar inf. 112

Coefficiente di resa NL (DIN4708) - 13

Peso kg 118,9

Pressione max sanitario bar 10

Pressione max serpentino su. e inf. bar 10

T max bollitore °C 95

Perdite di energia kWh/24h

(DT=45°C)

2,04

Coefficiente di dispersione termica W/K 1,89

Isolamento Poliuretano

rigido iniettato

Spessore isolamento mm 70

Modello

500 SC

Capacità acqua sanitaria lt 470

Superficie di scambio m2 inf. 6,0

Potenza Serp. Inferiore

T primario 60°C/50°C - T ACS 10/45 °C kW inf.

Potenza Serp. Inferiore

T primario 80°C/60°C - T ACS 10/45 °C kW inf.

156

Contenuto acqua serpentino lt inf.

51,5

Portata nominale serpentino 60/50°C m3/h sup.

2,7

Portata nominale serpentino 80/60°C m3/h inf.

6,7

Produzione acqua sanitaria

60/50 °C - 10/45 °C –Serp. Inferiore lt/h

800

Produzione acqua sanitaria

80/60 °C - 10/45 °C –Serp. Inferiore lt/h

3800

Perdite di carico portata nominale mbar inf. 197

Coefficiente di resa NL (DIN4708) - 28

Peso kg 165,7

Pressione max sanitario bar 10

Pressione max serpentino su. e inf. bar 10

T max bollitore °C 95

Perdite di energia kWh/24h

(DT=45°C)

2,69

Coefficiente di dispersione termica W/K 2,49

Isolamento Poliuretano

rigido iniettato

Spessore isolamento mm 70

Modello

800 SC

Capacità acqua sanitaria lt 702

Superficie di scambio m2 inf. 7,0

Potenza Serp. Inferiore

T primario 60°C/50°C - T ACS 10/45 °C kW inf.

Potenza Serp. Inferiore

T primario 80°C/60°C - T ACS 10/45 °C kW inf.

189

Contenuto acqua serpentino lt inf.

Portata nominale serpentino 60/50°C m3/h sup.

3,3

Portata nominale serpentino 80/60°C m3/h inf.

8,1

Produzione acqua sanitaria

60/50 °C - 10/45 °C –Serp. Inferiore lt/h

900

Produzione acqua sanitaria

80/60 °C - 10/45 °C –Serp. Inferiore lt/h

4600

Perdite di carico portata nominale mbar inf. 354

Coefficiente di resa NL (DIN4708) - 40

Peso kg 216,8

Pressione max sanitario bar 10

Pressione max serpentino su. e inf. bar 10

T max bollitore °C 95

Perdite di energia kWh/24h

(DT=45°C)

3,12

Coefficiente di dispersione termica W/K 2,89

Isolamento Poliuretano

morbido

Spessore isolamento mm 100

Modello

1000 SC

Capacità acqua sanitaria lt 900

Superficie di scambio m2 inf. 8,0

Potenza Serp. Inferiore

T primario 60°C/50°C - T ACS 10/45 °C kW inf.

Potenza Serp. Inferiore

T primario 80°C/60°C - T ACS 10/45 °C kW inf.

216

Contenuto acqua serpentino lt inf.

68,5

Portata nominale serpentino 60/50°C m3/h sup.

3,7

Portata nominale serpentino 80/60°C m3/h inf.

9,3

Produzione acqua sanitaria

60/50 °C - 10/45 °C –Serp. Inferiore lt/h

1100

Produzione acqua sanitaria

80/60 °C - 10/45 °C –Serp. Inferiore lt/h

5300

Perdite di carico portata nominale mbar inf. 515

Coefficiente di resa NL (DIN4708) - 53

Peso kg 246,6

Pressione max sanitario bar 10

Pressione max serpentino su. e inf. bar 10

T max bollitore °C 95

Perdite di energia kWh/24h

(DT=45°C)

3,41

Coefficiente di dispersione termica W/K 3,16

Isolamento Poliuretano

morbido

Spessore isolamento mm 100

Modello

1500 SC

Capacità acqua sanitaria lt 1300

Superficie di scambio m2 inf. 8,0

Potenza Serp. Inferiore

T primario 60°C/50°C - T ACS 10/45 °C kW inf.

Potenza Serp. Inferiore

T primario 80°C/60°C - T ACS 10/45 °C kW inf.

225

Contenuto acqua serpentino lt inf.

68,5

Portata nominale serpentino 60/50°C m3/h sup.

3,9

Portata nominale serpentino 80/60°C m3/h inf.

9,7

Produzione acqua sanitaria

60/50 °C - 10/45 °C –Serp. Inferiore lt/h

1100

Produzione acqua sanitaria

80/60 °C - 10/45 °C –Serp. Inferiore lt/h

5500

Perdite di carico portata nominale mbar inf. 620

Coefficiente di resa NL (DIN4708) - 55

Peso kg 344,3

Pressione max sanitario bar 10

Pressione max serpentino su. e inf. bar 10

T max bollitore °C 95

Perdite di energia kWh/24h

(DT=45°C)

3,89

Coefficiente di dispersione termica W/K 3,60

Isolamento Poliuretano

morbido

Spessore isolamento mm 100

Modello

2000 SC

Capacità acqua sanitaria lt 1900

Superficie di scambio m2 inf. 13,0

Potenza Serp. Inferiore

T primario 60°C/50°C - T ACS 10/45 °C kW inf.

Potenza Serp. Inferiore

T primario 80°C/60°C - T ACS 10/45 °C kW inf.

340

Contenuto acqua serpentino lt inf.

102

Portata nominale serpentino 60/50°C m3/h sup.

5,8

Portata nominale serpentino 80/60°C m3/h inf.

14,6

Produzione acqua sanitaria

60/50 °C - 10/45 °C –Serp. Inferiore lt/h

1700

Produzione acqua sanitaria

80/60 °C - 10/45 °C –Serp. Inferiore lt/h

8400

Perdite di carico portata nominale mbar inf. 2020

Coefficiente di resa NL (DIN4708) - 84

Peso kg 543,7

Pressione max sanitario bar 10

Pressione max serpentino su. e inf. bar 10

T max bollitore °C 95

Perdite di energia kWh/24h

(DT=45°C)

4,46

Coefficiente di dispersione termica W/K 4,13

Isolamento Poliuretano

morbido

Spessore isolamento mm 100
