Baxi Lite Compact LC550 Manuel

Manuale di Installazione

e Manutenzione

Per i Modelli:

Lite Compact LC550

Lite Compact LC580

Lite Compact LC510

Il diagramma sopra riportato è solo per riferimento.

Fare riferimento all'aspetto del prodotto reale.

Nota Generale

●

L'installazione e la manutenzione devono essere effettuate da un professionista

qualificato o da un tecnico autorizzato.

●

Il costruttore non potrà in alcun caso essere considerato responsabile per eventuali

danni o malfunzionamenti causati da un'installazione errata o dal mancato rispetto

delle seguenti istruzioni incluse nel presente manuale.

●

Per linee guida più dettagliate riguardanti l'installazione e la manutenzione, fare

riferimento ai capitoli che seguono.

Simboli di sicurezza utilizzati nel manuale

Il presente manuale utilizza vari livelli di pericolo per richiamare l'attenzione su istruzioni

particolari. Questo al fine di migliorare la sicurezza dell'utente, prevenire problemi

e garantire il corretto funzionamento dell'apparecchio.

Importante

Attenzione: informazioni importanti.

Vedere

Riferimento ad altri manuali o ad altre pagine del manuale.

Pericolo

Rischio di situazioni pericolose che potrebbero provocare lesioni personali gravi.

Pericolo di scossa elettrica

Pericolo di scossa elettrica.

Avvertenza

Rischio di situazioni pericolose che potrebbero provocare lesioni personali lievi.

Attenzione

Indica un rischio di danni materiali.

Sommario

SICUREZZA 4

CARATTERISTICHE TECNICHE 7

INSTALLAZIONE 9

MESSA IN SERVIZIO 15

MANUTENZIONE 17

RISOLUZIONE DEI PROBLEMI 18

PRODOTTI ENERGETICI CORRELATI AL REGOLAMENTO UE 19

INFORMAZIONI AMBIENTALI 22

GARANZIA 22

1 SICUREZZA

1.1 Istruzioni generali di sicurezza

PERICOLO

Questo apparecchio non può essere utilizzato da bambini di età inferiore a 3 anni.

Ai bambini di età compresa tra 3 e 8 anni è consentito solamente l'utilizzo del rubinetto

collegato allo scaldacqua.

Questo apparecchio può essere utilizzato da persone con capacità fisiche, sensoriali

o mentali ridotte o prive di competenza ed esperienza, a patto che siano state loro fornite

supervisione o istruzioni sull'uso sicuro dell'apparecchio e dopo essersi accertati che

abbiano compreso i rischi che ne derivano. Ai bambini non è consentito giocare con

l'apparecchio. Le operazioni di pulizia e manutenzione non devono essere effettuate da

bambini senza supervisione.

1.2 PERICOLO DI SCOSSA ELETTRICA

Prima di qualsiasi intervento, interrompere l'alimentazione principale dello scaldacqua

elettrico.

ATTENZIONE

Scarico del bollitore di acqua calda sanitaria:

Chiudere l'ingresso dell'acqua fredda sanitaria

Aprire un rubinetto dell'acqua calda dell'impianto

Aprire una valvola sull'unità di sicurezza

Il bollitore di acqua calda sanitaria sarà vuoto non appena l'acqua smetterà

di scorrere

ATTENZIONE

Occorre azionare periodicamente il limitatore di pressione (valvola di sicurezza o unità

di sicurezza) per rimuovere i depositi di calcare e controllare che non sia bloccato.

Il limitatore di pressione dovrà essere collegato ad un tubo di scarico dell'acqua.

Dato che dal tubo di scarico dell'acqua potrebbe fuoriuscire acqua proveniente dal

limitatore di pressione, il tubo stesso dovrà essere tenuto aperto all'aria, in un ambiente

al riparo dal gelo e, inoltre, dovrà presentare una pendenza continua verso il basso.

Qualora la pressione di alimentazione superi l'80% della taratura del dispositivo

di limitazione della pressione, sarà necessario un riduttore di pressione (non fornito)

che si trovi a monte dell'apparecchio. Nessun dispositivo di sezionamento dovrà trovarsi

tra il dispositivo di limitazione della pressione ed il bollitore di acqua calda sanitaria.

Per determinare il tipo, le specifiche e il collegamento del dispositivo di limitazione della

pressione, fare riferimento al capitolo 3.4.2 Collegamento del bollitore di acqua calda

sanitaria nel presente manuale di istruzioni.

AVVERTENZA

Installare l'apparecchio di concerto con i regolamenti nazionali che disciplinano

l'installazione elettrica. Se l'apparecchio non è cablato in fabbrica, effettuare il cablaggio

in base allo schema di cablaggio descritto nel capitolo 3.5 Collegamenti elettrici nel

presente manuale di istruzioni. Questo apparecchio deve essere collegato alla messa

a terra di protezione.

AVVERTENZA

La messa a terra deve essere conforme alle correnti normative di installazione. Eseguire

la messa a terra dell'apparecchio prima di effettuare qualsiasi collegamento elettrico.

Per collegare l'apparecchio all'alimentazione di rete, fare riferimento alle sezioni Schemi

Elettrici e Collegamenti elettrici nel presente documento.

AVVERTENZA

Rispettare la pressione e la temperatura minime e massime dell'acqua per garantire

un corretto funzionamento dell'apparecchio, vedere la sezione contenente le

Caratteristiche tecniche e i Dati.

AVVERTENZA

Lasciare lo spazio richiesto per una corretta installazione dell'apparecchio facendo

riferimento al capitolo Istruzioni di installazione.

AVVERTENZA

In conformità ai regolamenti che disciplinano l'installazione, è tassativo installare un

dispositivo di sezionamento sui tubi permanenti.

AVVERTENZA

Se l'apparecchio viene fornito con un cavo di alimentazione che si rivela danneggiato,

questo dovrà essere sostituito dal fabbricante, dal suo servizio post-vendita o da

personale di pari qualifica, al fine di evitare qualunque pericolo.

ATTENZIONE

Per evitare qualsiasi pericolo dovuto a riarmi inattesi del disgiuntore termico, questo

apparecchio non dovrà essere alimentato tramite un interruttore esterno (quale,

ad esempio, un timer) oppure collegato ad un circuito che venga regolarmente acceso

e spento dall'azienda elettrica.

AVVERTENZA

Controllare la massima pressione di ingresso dell'acqua al fine di garantire un corretto

funzionamento dell'apparecchio, fare riferimento al capitolo Caratteristiche tecniche.

AVVERTENZA

Onde limitare il rischio di ustioni, è obbligatorio installare un miscelatore termostatico sui

tubi di mandata dell'acqua calda sanitaria.

ATTENZIONE

L'impianto deve soddisfare tutti i punti dei regolamenti vigenti nel Paese che disciplinano

il funzionamento e gli interventi in abitazioni private, condomini o altri edifici.

IMPORTANTE

Il manuale dell'utente è anche disponibile sul nostro sito Internet.

AVVERTENZA

Lo scaldacqua è dotato di un'impostazione del termostato fino a 75°C, in grado di

limitare la proliferazione della legionella. Prestare attenzione, a temperature superiori ai

50°C vi è il rischio che l'acqua ustioni gli utenti. Controllare la temperatura raggiunta

dall'acqua prima dell'uso.

1.3 Raccomandazioni

ATTENZIONE

Per usufruire della garanzia, non apportare alcuna modifica all'apparecchio.

IMPORTANTE

Conservare il presente documento vicino al luogo di installazione dell'apparecchio.

IMPORTANTE

Non rimuovere né coprire le etichette e le targhette dati applicate sugli apparecchi.

Le etichette e le targhette dati devono essere leggibili per tutta la durata di vita

dell'apparecchio. Sostituire immediatamente le etichette con istruzioni e avvertenze

rovinate o illeggibili.

IMPORTANTE

Mantenere sempre lo scaldacqua elettrico accessibile.

1.4 Responsabilità

1.4.1 Responsabilità del produttore

I nostri prodotti sono fabbricati conformemente ai requisiti delle varie Direttive europee

applicabili. I prodotti vengono, pertanto, consegnati con la marcatura CE e con tutti

i documenti necessari. Avendo a cuore la qualità dei propri prodotti, l'azienda

è costantemente orientata al loro miglioramento. L'azienda si riserva, pertanto, il diritto

di modificare le specifiche riportate nel presente documento. La nostra responsabilità

in qualità di produttore non potrà essere chiamata in causa nei casi seguenti:

• Mancato rispetto delle istruzioni d'installazione e di manutenzione dell'apparecchio

• Mancato rispetto delle istruzioni di utilizzo dell'apparecchio

• Imperfetta o insufficiente manutenzione dell'apparecchio

1.4.2 Responsabilità dell'installatore

L'installatore è responsabile dell'installazione e della prima messa in funzione

dell'apparecchio. L'installatore deve osservare le seguenti istruzioni:

• Leggere e seguire le istruzioni contenute nei manuali forniti con l'apparecchio

• Installare l'apparecchio in conformità alle norme e alle leggi vigenti

• Effettuare la messa in servizio iniziale e tutti gli eventuali controlli necessari

• Spiegare l'installazione all'utente

• In caso di necessità di manutenzione, informare l'utente circa l'obbligo di eseguire

un controllo dell'apparecchio e di preservare quest'ultimo in condizioni di

funzionamento corrette

• Consegnare tutti i manuali di istruzioni all'utente

1.4.3 Responsabilità dell'utente

Per garantire un funzionamento ottimale dell'impianto, l'utente deve rispettare le

seguenti istruzioni:

• Leggere e seguire le istruzioni contenute nei manuali forniti con l'apparecchio

• Rivolgersi a un professionista qualificato per effettuare l'installazione e la prima

messa in servizio.

• Chiedere all'installatore di illustrare l'impianto

• Far eseguire a un installatore qualificato la manutenzione e le ispezioni necessarie

• Conservare il manuale di istruzioni in buone condizioni e vicino all'apparecchio.

2 CARATTERISTICHE TECNICHE

2.1 Omologazioni

2.1.1 Dichiarazione di conformità CE

L'unità è conforme al tipo standard descritto nella dichiarazione di conformità CE. È stata

costruita e messa in servizio in conformità alle direttive europee. La dichiarazione di

conformità originale è disponibile presso il costruttore.

2.1.2 Conformità elettrica / Marcatura CE

Il presente prodotto è conforme ai requisiti delle normative e delle direttive europee che

seguono:

•

Direttive Bassa Tensione 2014/35/UE:

Norma generale: EN 60335-1

Norme pertinenti: EN 60335-2-21

•

Direttiva Compatibilità elettromagnetica 2014/30/UE:

Norme generiche: EN 55014-1

EN 55014-2

Norma pertinente: EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

EN 61000-6-3

2.1.3 Direttiva apparecchi sotto pressione 2014/68/UE

Questo prodotto soddisfa i requisiti della Direttiva Europea 2014/68/UE, articolo 4,

paragrafo 3, sugli apparecchi sotto pressione.

2.1.4 Direttiva eco-progettazione

Questo prodotto è conforme ai requisiti della direttiva europea 2009/125/CE riguardante

l'eco-progettazione di prodotti associati al settore energetico.

2.2 Dati tecnici

Riferimento LC550 LC580 LC510

Volume (L) 47 74 93

Potenza nominale (W) 1600 1600 1600

Tensione nominale (V) 220-240 220-240 220-240

Pressione nominale (MPa) 0,8 0,8 0,8

Temperatura massima

dell'acqua (°C)

75 75 75

Classe di protezione

Indice di impermeabilità IPX4 IPX4 IPX4

Peso del prodotto vuoto (kg) 25,86 32,45 38,38

Intensità nominale (A) 6,96 6,96 6,96

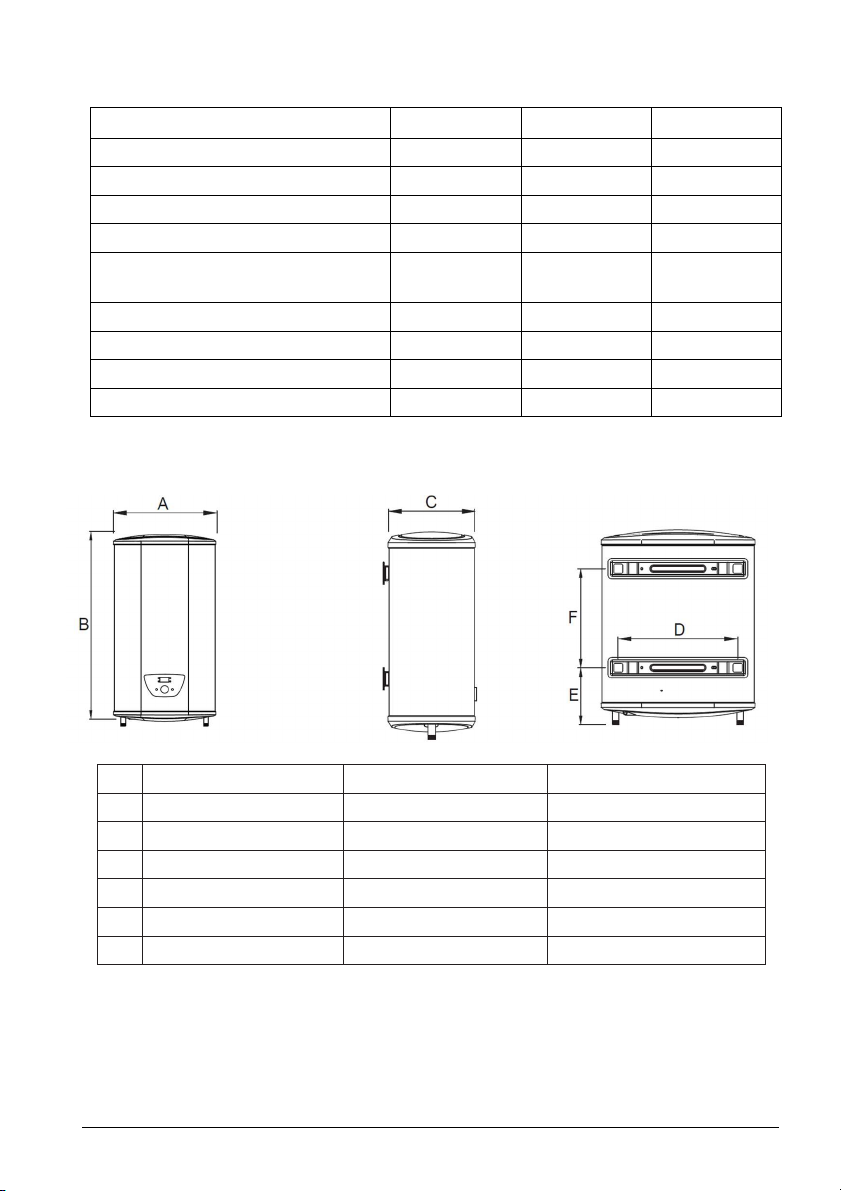

2.3 Dimensioni

LC550 LC580 LC510

470 570 570

860 900 1090

272 314 314

355 415 415

183 265 265

470 365 550

Nota: tutte le dimensioni sono in mm

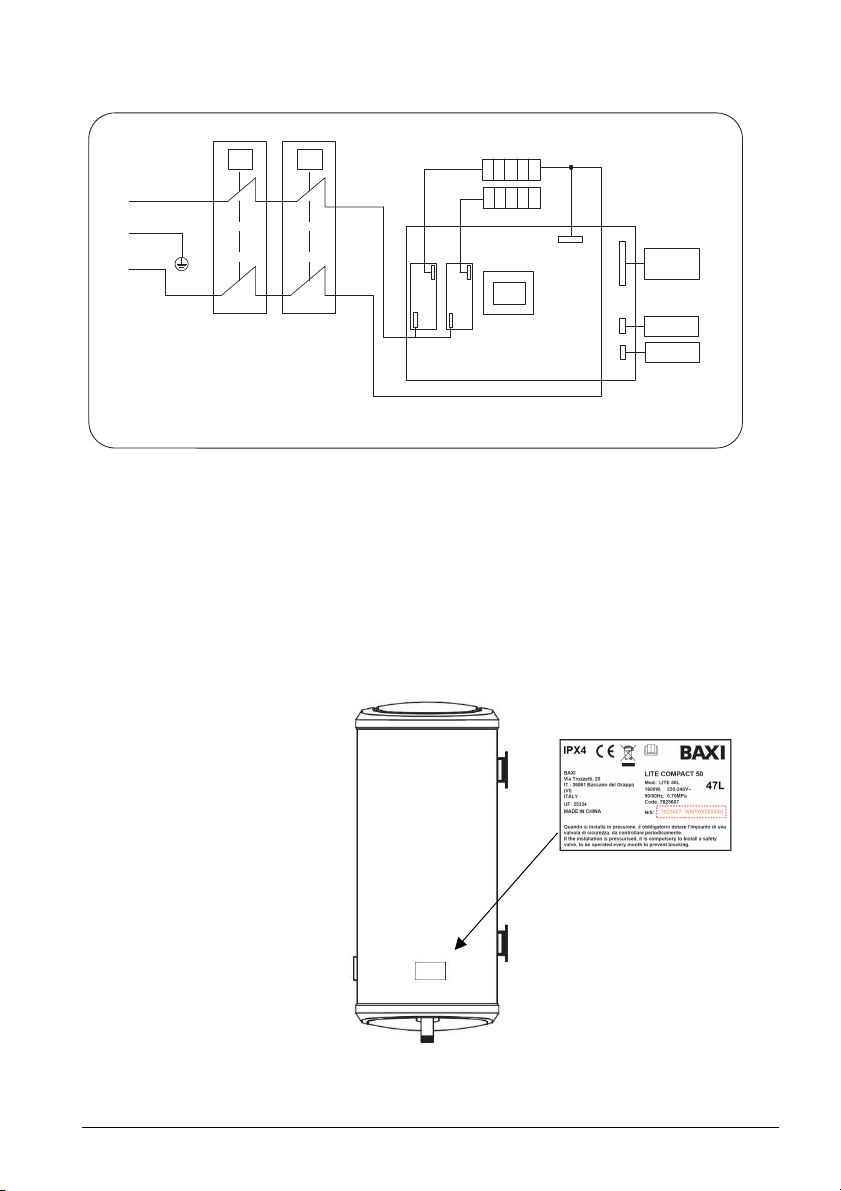

2.4 Schema elettrico

3 INSTALLAZIONE

3.1 Posizione delle targhette dati

Le targhette dati devono sempre essere accessibili, vengono utilizzate per identificare

il prodotto e forniscono le seguenti informazioni:

●

Tipo di apparecchio,

●

Numero di serie,

●

Alimentazione elettrica

Fig.1

SCHEMA DI CABLAGGIO

Thermal Cut Out

Heating element

Transformer

Control panel

Temp.

sensor

Relay

Power panel

Brown

Q Q

Blue

Yellow/Green

3.2 Raccomandazioni generali

Gli apparecchi devono essere installati da un professionista certificato, ai sensi dei testi

legislativi e dei codici di pratica in vigore. L'installazione deve soddisfare tutti i punti delle

direttive e dei regolamenti vigenti che disciplinano i lavori e gli interventi in abitazioni

private, condomini o altri edifici

3.3 Istruzioni di installazione

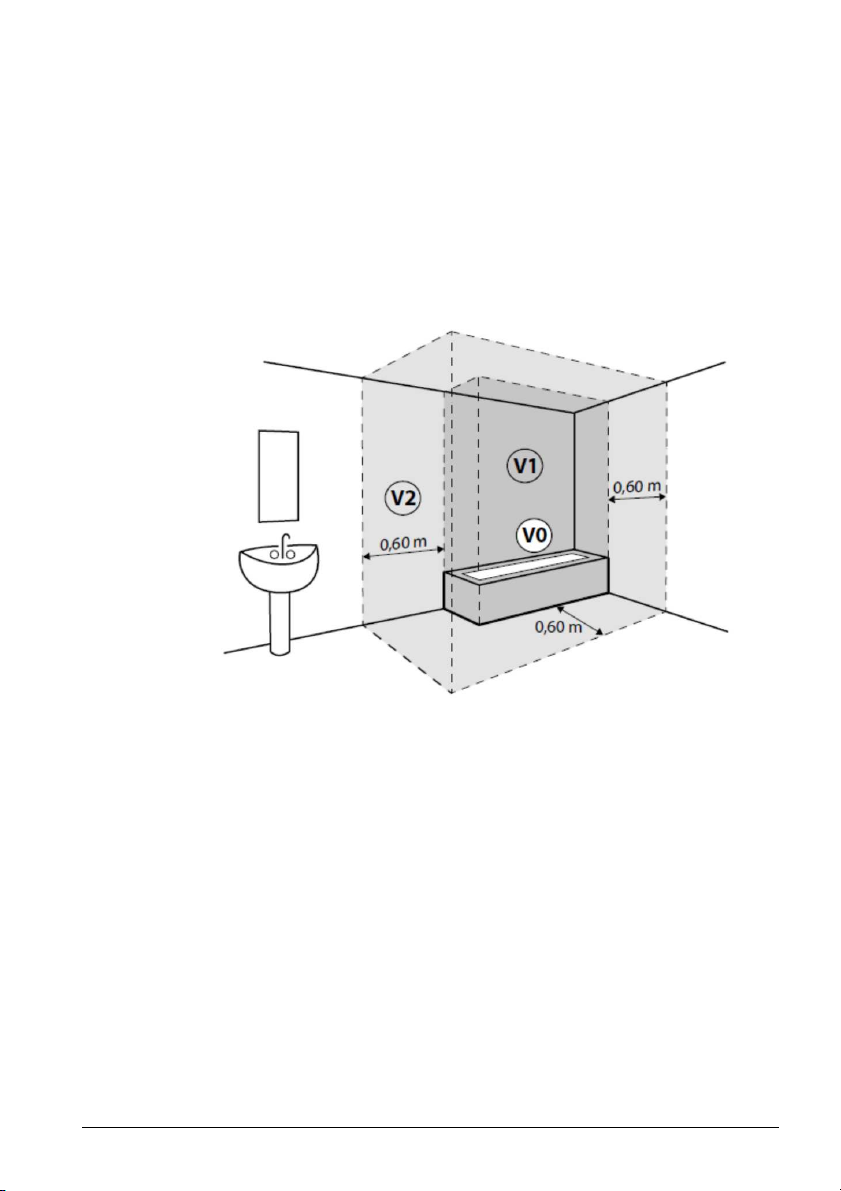

In un bagno, non installare questo prodotto nei Volumi V0 e V1 (vedere Fig.2).

Fig.2

Se lo scaldacqua viene installato sopra locali abitabili, predisporre un serbatoio di

accumulo dotato di scarico nella fognatura

① Questo scaldacqua elettrico dovrà essere installato su di una parete solida. Se la

parete non è sufficientemente robusta da sopportare un carico pari a due volte il peso

totale dello scaldacqua completamente riempito d'acqua, sarà necessario installare un

supporto speciale.

②

Dopo aver scelto una posizione idonea, determinare le posizioni dei due fori di

installazione utilizzati per i bulloni ad espansione con gancio. Realizzare nella parete

due fori di profondità corrispondente utilizzando un utensile tassello della stessa

dimensione dei bulloni ad espansione fissati alla macchina, inserire le viti, fare in modo

che il gancio punti verso l'alto, serrare saldamente i dadi e, quindi, appendere lo

scaldacqua elettrico (vedere Fig.3).

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Baxi Chaudière

Baxi

Baxi NUVOLA PREMIX 23 Manuel utilisateur

Baxi

Baxi Combi 80 HE Plus Manuel utilisateur

Baxi

Baxi nuvola duo-tec+ Mode d’emploi

Baxi

Baxi Maxflow Combi WM Instructions de fonctionnement

Baxi

Baxi Roca LIDIA GT EM Series Manuel utilisateur

Baxi

Baxi PRIME Guide de l'utilisateur

Baxi

Baxi Solo 12 HE Guide de l'utilisateur

Baxi

Baxi Megaflo System 28 HE IE LPG Note de version

Baxi

Baxi 800 System 2 18 Manuel

Baxi

Baxi Combi 80e Guide de l'utilisateur

Baxi

Baxi Bioflo Instructions de fonctionnement

Baxi

Baxi DUO-TEC COMPACT Mode d’emploi

Baxi

Baxi Combi 80Eco Guide de l'utilisateur

Baxi

Baxi COMBI 424 Manuel utilisateur

Baxi

Baxi Solo WM 30/4 PF Manuel utilisateur

Baxi

Baxi D SERIES Manuel utilisateur

Baxi

Baxi Combi 30 HE Instructions d'installation et d'entretien

Baxi

Baxi Ultra Heat 15 Manuel utilisateur

Baxi

Baxi Duo-tec Combi HE LPG Note de version

Baxi

Baxi GA Combi & System Boiler Range Manuel utilisateur

Baxi

Baxi LUNA DUO-TEC 60 GA Manuel utilisateur

Baxi

Baxi luna duo-tec MP+ 1.35 Manuel utilisateur

Baxi

Baxi 500 System 2 Series Manuel

Baxi

Baxi Luna 3 Comfort Manuel utilisateur

Manuels Chaudière populaires d'autres marques

Vaillant

Vaillant uniSTOR VIH SW GB 500 BES Manuel utilisateur

Radijator

Radijator BIO max 23.1 Manuel utilisateur

Brunner

Brunner BSV 20 Manuel utilisateur

Buderus

Buderus Logamax GB062-24 KDE H V2 Manuel utilisateur

Potterton

Potterton 50e Fiche technique

UTICA BOILERS

UTICA BOILERS TriFire Manuel utilisateur

Joannes

Joannes LADY Series Manuel

ECR International

ECR International UB90-125 Manuel d'instructions

Froling

Froling FHG Turbo 3000 Manuel utilisateur

Froling

Froling P4 Pellet 8 - 105 Manuel utilisateur

U.S. Boiler Company

U.S. Boiler Company K2 Manuel utilisateur

Henrad

Henrad C95 FF Manuel utilisateur

NeOvo

NeOvo EcoNox EF 36 Manuel utilisateur

Potterton

Potterton PROMAX SL 12 Manuel utilisateur

Eco Hometec

Eco Hometec EC 25 COMPACT Manuel utilisateur

Viessmann

Viessmann VITODENS 200 Mode d’emploi

REXNOVA

REXNOVA ISA 20 BITHERMAL Manuel utilisateur

Radiant

Radiant R2K 55 Manuel
