Axis 5500 Manuel utilisateur

AXIS 5500/AXIS 5550 Installation Guide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Guide d’installation AXIS 5500/AXIS 5550 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

AXIS 5500/AXIS 5550 Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Guía de instalación AXIS 5500/AXIS 5550 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Guida all'installazione di AXIS 5500/5550. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

AXIS 5500/AXIS 5550

Print Servers

Contents

AXIS 5500/AXIS 5550 Installation Guide Page 3

AXIS 5500/AXIS 5550 Installation Guide

Package contents

Overview

To install your Axis print server in

Windows 2000, Windows XP and

Windows Server 2003, see the

instructions on the following page.

To install on Macintosh, see page

6. For all other operating systems,

please see the user's manual.

To perform the installation in

Windows you will need:

• The Axis print server and its

power adapter.

• A printer with a USB port (or

parallel port for the AXIS

5550).

• AXIS AddPrinter, the free

installation tool included on

the CD supplied with your

Axis print server, or download

it from www.axis.com

• You may also need a printer driver

for your printer. Some printer

drivers are already included in

Windows, or may be on your Win-

dows installation CD. Printer driv-

ers can often be found on the CD supplied with the printer, or they can be downloaded from the

manufacturer's web site.

Item Notes

Network Print Server AXIS 5500 or AXIS 5550.

Power adapter Model PS-H. Country-specific.

USB cable 0.7 meter.

Adhesive holder and clip. Mounting kit.

CD Documentation and installation software.

Printed Materials • AXIS 5500/AXIS 5550 Installation Guide (this document)

•AxisWarrantyDocument

AXIS 5550

(LPT1)

Parallel printer port

(USB1)

USB printer port

Network connector

Power connector

Test button

Power indicator

Network

indicator

AXIS 5500

(USB1)

USB printer port

Network connector

Power connector

Test button

Power indicator

Network

indicator

Page 4 AXIS 5500/AXIS 5550 Installation Guide

Installation in Windows

1. a) Connect the printer to the Axis

print server.

b) Power up the printer.

c) Connect the print server to the

network.

d) Power up the print server.

2. Start AXIS AddPrinter and click

Next.

3. Now identify and select your

network printer from the list shown

in the window. Click Next.

4. If your print server is configured to

use a dynamic IP address you will

now have the opportunity to

change this to a static IP address

(recommended).

If the print server already has a

static IP address, this step will be

skipped. For more information on

network settings you may need to

contact your network administrator.

After the IP address has been

configured, click Next.

Notes:

• Some printers may show in the list as "parallel printer"

or “serial printer”, but this will change when the

printer driver is installed.

• The print server’s serial number can be found on the

label on the product’s casing.

• If the function is supported by your printer, pressing

the print server’s Test button once will print a test

page showing the IP address.

❶

❷

❸

❹

AXIS 5500/AXIS 5550 Installation Guide Page 5

5. If AXIS AddPrinter does not

automatically find a suitable driver

for your printer, this dialog will be

displayed. If your printer brand

and model is available from this

list, select it and click Next.

If your printer is not listed, click

Have Disk. You can now browse to

the driver file, e.g. on the CD that

came with the printer, or use the

Search Folder feature to let AXIS

AddPrinter find the driver for you.

6. After the printer driver has been

selected and installed, you will see

a summary of the printer

installation. The printer name can

be changed and you can e.g.

choose to print a test page. Click

Finish.

Ready to print

Your printer has now been installed on

the network and is ready for use.

For installation on all other operating

systems, and for help on all aspects of

printing, please consult the user’s

manual for your print server.

To reset the print server to the factory default settings, please see page 7.

❺

❻

Notes:

• Printer driver files are often named setup.inf. Alternatively, the file name may include part of the printer name, e.g. mynewprinter.inf

• When inserting the CD provided with your printer into the CD drive, this may start an automatic installation process that will

interfere with the installation via AXIS AddPrinter. Click Cancel to stop the automatic installation and instead let AXIS AddPrinter

find the .inf file.

Page 6 AXIS 5500/AXIS 5550 Installation Guide

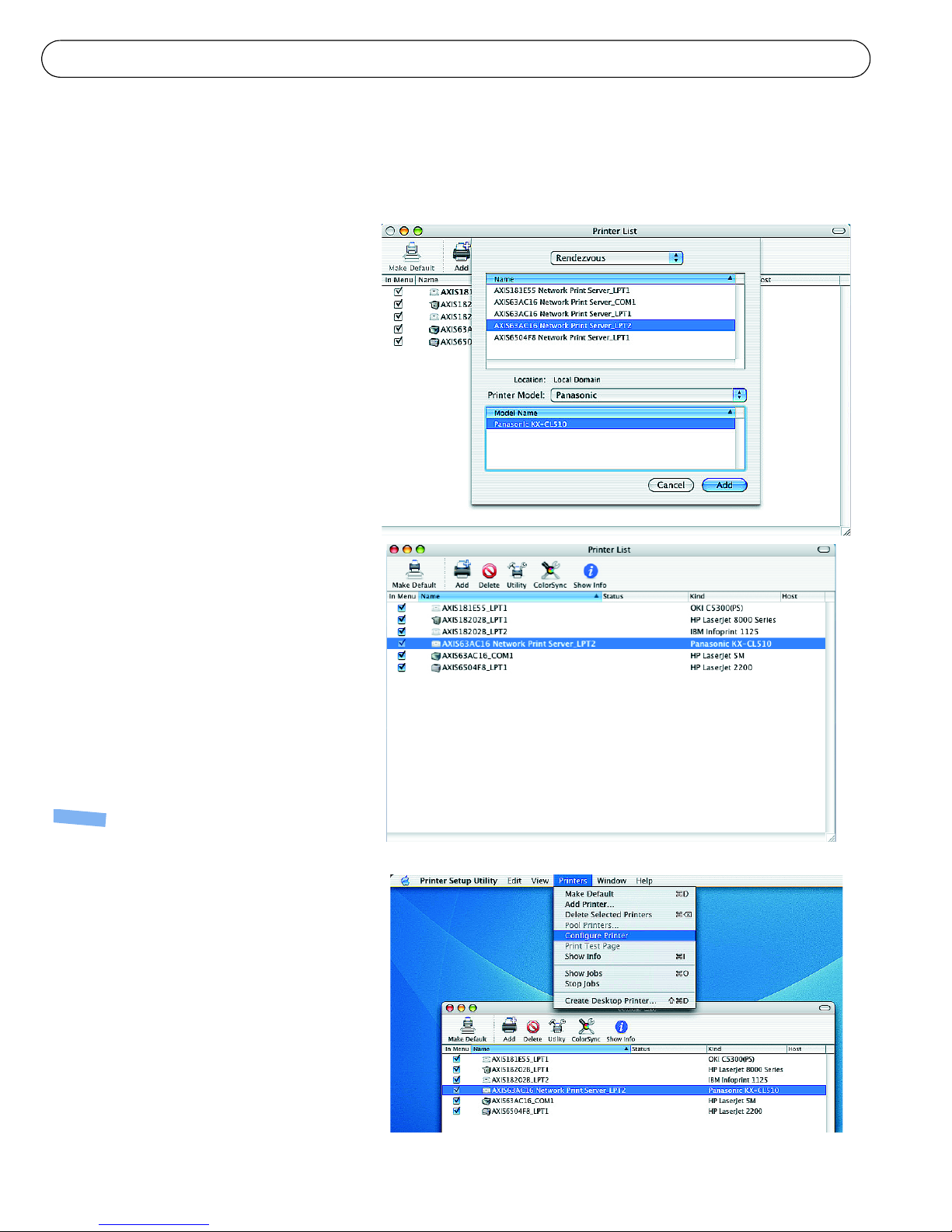

Installation in Mac OS X

This section describes how to set up your Axis print server for printing in Mac OS X 10.2 and

later. For installation on an older Mac OS, refer to the user’s manual on www.axis.com

1. From the Apple menu, select

Go > Applications > Utilities

and start the Print Center.

2. Click Add in the Printer List.

3. From the drop-down list, select

Rendezvous.

4. Highlight the printer you wish

to install. The default print

server name is AXISxxxxxx

Network Print Server_<port>,

where xxxxxx represents the

last six digits of the print

server’s serial number.

5. Select the printer brand and

model from the drop-down list.

If the printer’s PPD is already

installed, the brand and model

are selected automatically.

6. To complete the installation,

click Add. The printer is now

added to the Printer List.

Notes:

• The print server’s serial number can be found on

the label on the product casing.

• To configure printer settings, click Printers >

Configure Printer.

• If the print server using Rendezvous is already

installed and the print server name or service

name is changed, the print server must be

removed from the Printer List and then

re-installed with the new Rendezvous service

name.

• If you change the service name from Setup >

TCP/IP > Rendezvous > Service Name, this name

will then override the Print Server Name setting

as set in the admin tools in the product’s web

interface.

AXIS 5500/AXIS 5550 Installation Guide Page 7

Resetting to the Factory Default Settings

This will reset all the product parameters (including the IP address) to the factory default

settings:

1. Disconnect the power adapter cable.

2. Press and hold the Test button and reconnect power, keeping the button pressed the whole

time.

3. Keep the button pressed until the Network indicator remains constantly lit. This should

take about 20 seconds. Then release the button.

4. Restart the print server again, by disconnecting and reconnecting the power adapter.

Guide d’installation AXIS 5500/AXIS 5550 Page 9

Guide d’installation AXIS 5500/AXIS 5550

Contenu de l’emballage

Présentation

Pour installer votre serveur d’impression

sous Windows 2000, Windows XP et

Windows Server 2003, reportez-vous aux

instructions de la page suivante. Pour une

installation sur un Macintosh, reportez

vous à la rubrique page 12. Pour les autres

systèmes d’exploitation, reportez-vous au

manuel de l’utilisateur.

Pour effectuer une installation sous

Windows, les éléments suivants sont

nécessaires :

• Le serveur d’impression Axis et son

alimentation.

• Une imprimante dotée d’un port USB,

ou d’un port parallèle pour AXIS

5550.

• AXIS AddPrinter, l’outil d’installation

gratuit inclus dans le CD fourni avec

votre serveur d’impression Axis ou

téléchargeable sur www.axis.com.

• Il est possible que vous ayez également

besoin d’un pilote pour votre imprimante.

Certains pilotes d’imprimante sont inclus

dans Windows ou peuvent se trouver sur

le CD d’installation de Windows. Les

pilotes d’imprimante sont généralement

inclus sur le CD fourni avec l’imprimante ou peuvent être téléchargés sur le site Internet du fabricant.

Article Remarques

Serveur d’impression réseau AXIS 5500 ou AXIS 5550.

Transformateur Modèle PS-H. Propre à chaque pays.

CD Documentation et logiciel d’installation.

Documentation imprimée • Guide d’installation AXIS 5500/AXIS 5550 (ce document)

• Document de garantie d’Axis

AXIS 5500

Bouton de test

Voyant

de réseau

imprimante (USB1)

Port USB

Voyant

d’alimentation

Connecteur

de réseau

Connecteur

d’alimentation

AXIS 5550

Voyant

d’alimentation

Connecteur

de réseau

Connecteur

d’alimentation

Bouton de test

Voyant

de réseau

imprimante (USB1)

Port USB

imprimante (LPT1)

Port parallèle

Page 10 Guide d’installation AXIS 5500/AXIS 5550

Installation sous

Windows

1. a) Connectez l’imprimante au serveur

d’impression Axis.

b) Allumez l’imprimante.

c) Connectez le serveur d’impression au

réseau.

d) Allumez le serveur d’impression.

2. Lancez AXIS AddPrinter et cliquez sur

Suivant.

3. Identifiez et sélectionnez votre

imprimante réseau dans la liste affichée

dans la fenêtre. Cliquez sur Suivant.

4. Si votre imprimante réseau est

configurée pour utiliser une adresse IP

dynamique vous pouvez à cette étape

la modifier pour en faire une adresse IP

statique (recommandé).

Si le serveur d’impression est déjà doté

d’un adresse IP statique, cette étape ne

s’affiche pas à l’écran. Pour de plus

amples informations à propos de vos

paramètres réseau, contactez votre

administrateur réseau.

Une fois l’adresse IP configurée, cliquez

sur Suivant.

Remarques :

• Il est possible que certaines imprimantes soient

indiquées dans la liste comme étant des « imprimantes

parallèles » ou des « imprimantes série », mais cela

sera modifié une fois le pilote d’imprimante installé.

• Le numéro de série du serveur d’impression est indiqué

sur l’étiquette du boîtier du produit.

• Si cette fonction est prise en charge par votre

imprimante, une pression sur le bouton Test du

serveur d’impression entraînera l’impression d’une

page de test indiquant l’adresse IP.

❶

❷

❸

❹

Autres manuels pour 5500

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Axis Serveur d'impression

Axis

Axis OfficeBasic USB Wireless Manuel utilisateur

Axis

Axis NPS 550 Manuel utilisateur

Axis

Axis 5570e Manuel utilisateur

Axis

Axis 1650 Manuel

Axis

Axis 540 series Manuel utilisateur

Axis

Axis Print Server 5470e Manuel utilisateur

Axis

Axis 5400+ Manuel utilisateur

Axis

Axis OfficeBasic USB Wireless Manuel utilisateur

Axis

Axis OfficeBasic USB Wireless Manuel utilisateur

Axis

Axis NPS 650 Manuel utilisateur

Axis

Axis Print Server 5470e Manuel utilisateur

Axis

Axis Stylus Color 740 Manuel utilisateur

Axis

Axis AXIS 570 Manuel utilisateur

Axis

Axis 140 BJC Manuel utilisateur

Axis

Axis 5400+ Manuel utilisateur

Axis

Axis C1440AXIS - Axis 1440 Print Server Manuel utilisateur

Axis

Axis 150 Manuel utilisateur

Axis

Axis Print Server 5470e Manuel utilisateur

Axis

Axis AXIS USB Manuel utilisateur

Axis

Axis 5800 Manuel utilisateur

Axis

Axis 5400+ Manuel utilisateur

Axis

Axis 5800 Manuel utilisateur

Axis

Axis 5570e Manuel utilisateur

Axis

Axis 540 series Manuel utilisateur

Manuels Serveur d'impression populaires d'autres marques

Digitus

Digitus DN-13003-1 Manuel utilisateur

Edimax

Edimax PS-1206PWg Manuel utilisateur

Intellinet

Intellinet 509077 Manuel utilisateur

Atlantis Land

Atlantis Land NETSERVER A02-PSU_GX02 Manuel utilisateur

Buffalo

Buffalo LPV4-U2-300S Manuel utilisateur

Zonet

Zonet ZPS1000 Manuel utilisateur

TRENDnet

TRENDnet TEW-P11G Manuel utilisateur

HP Jetdirect 280m - 802.11b Wireless Print... Manuel utilisateur

MicroNet

MicroNet SP766W Manuel utilisateur

NETGEAR

NETGEAR PS104 - Hub - EN Manuel utilisateur

Buffalo

Buffalo LPV4-U2-300S Manuel utilisateur

LevelOne

LevelOne WPS-9123 Manuel utilisateur

NETGEAR

NETGEAR PS105 Manuel utilisateur

Xerox

Xerox FreeFlow Print Server V9 SP3 Manuel utilisateur

SEH

SEH primos Manuel utilisateur

D-Link

D-Link DP-101P+ Manuel utilisateur

Digisol

Digisol DG-PS1010U Manuel utilisateur

Linksys

Linksys EFSP42 ver. 2 Instructions d'utilisation d'origine
