Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Stand 2019-12-15
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
MIE 3-02 | MIE 6-02
MIE 3-02/48 | MIE 6-02/48
premium-line
IP zu DVB-T2
8Kext | 49,8 Mbps
Quickstart-Anleitung
Technische Daten:
Sicherheitshinweise:
Die Installation des Gerätes und Reparaturen am Gerät sind auss-
chließlich vom Fachmann unter Beachtung der geltenden VDE-Richtlinien
durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme wird
keine Haftung übernommen.
Das Gerät niemals öffnen. Es befinden sich keine vom Benutzer zu wartende
Teile im Geräteinnern, jedoch tödliche Spannungen. Dies gilt auch, wenn Sie
das Gerät reinigen oder an den Anschlüssen arbeiten.
Verwenden Sie ausschließlich das dem Gerät beiliegende Netzkabel. Es
dürfen am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen
vorgenommen werden. Es besteht sonst Lebensgefahr.
Wenn Sie beabsichtigen das Gerät für längere Zeit nicht zu verwenden, emp-
fehlen wir Ihnen aus Sicherheitsgründen sowie zur Energieeinsparung das
Gerät vollständig vom Netz zu trennen, indem Sie den Netzstecker ziehen.
Lassen Sie das Gerät vor der Inbetriebnahme der Raumtemperatur an-
gleichen, insbesondere wenn das Gerät betaut oder starken Temperatur-
schwankungen ausgesetzt war.
Das Gerät darf nur in gemäßigtem Klima betrieben werden.
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischen Schlägen (Achtung: Lebensgefahr).
Das Gerät darf keinem Tropf- oder Spritzwasser ausgesetzt werden. Es dürfen
keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät
gestellt werden
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in Gefahrensituationen
den Netzstecker leicht erreichen und den Stromkreis unterbrechen können.
Wählen Sie den Montage- bzw.Aufstellort so, dass Kinder nicht unbeauf-
sichtigt am Gerät und dessen Anschlüssen spielen können. Der Montage-
bzw. Aufstellort muss eine sichere Verlegung aller angeschlossenen Kabel
ermöglichen. Stromversorgungskabel sowie Zuführungskabel dürfen nicht
durch irgendwelche Gegenstände beschädigt oder gequetscht werden.
Das Gerät nur auf ebenem, festen Untergrund betreiben und gegen unbeab-
sichtigte Bewegungen entsprechend sichern.
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und ver-
meiden Sie die direkte Nähe von Wärmequellen (z. B. Heizkörper, andere
Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder Lüftungsschlitze
haben, muss daher unbedingt darauf geachtet werden, dass diese keinesfalls
abgedeckt oder verbaut werden.
Sorgen Sie für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr durch
Überhitzung. Bei 19-Zoll-Rack-Montage muss mindestens ein Freiraum von 5
cm vor und hinter dem Gerät gegeben sein.
Achten Sie unbedingt darauf, dass Kabel nicht in die Nähe von Wärmequellen
(z.B. Heizkörper, andere Elektrogeräte, Kamin etc.) kommen.
Insbesondere ist die Gewährleistung und Haftung ausgeschlossen für die Fol-
gen fehlerhafter Benutzung, bei unsachgemäß vorgenommenen Änderungen
oder Instandsetzungsarbeiten durch den Kunden. Benutzen Sie das Gerät
ausschließlich wie in der Betriebsanleitung vorgegeben und insbesondere
nach dem Stande der Technik.
Das DVB-C/T-Verteilnetz muss gemäß EN 60728-11 aufgebaut und entsprech-
end geerdet werden.
Hinweis: Sie finden die vollständigen technischen Daten indem Sie auf www.axing.com
im Suchfeld den Artikel eingeben.
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den
geltetenden Richtlinien entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Typ MIE 3-02 MIE 6-02
IPTV-Eingang
Unterstützte Transport-
streams SPTS, MPTS (CBR/VBR)
Max. Anzahl
(ausMPTSoderSPTS) 512 2×512
Unterstützte Protokolle IP V4; UDP; RTP; IGMP v2, v3
Gesamtnettodatenrate 1 × 900 Mbps 2 × 900 Mbps
Ausgang
Anzahl Kanäle 1 × 3 × DVB-T2 2 × 3 × DVB-T2
Frequenzbereich 109…862 MHz
Kanalbandbreite 7 MHz, 8 MHz
Mögliche Frequenzänderung -4…+4 MHz (0.5 MHz steps)
Anschluss 1 × F-Buchse 2 × F-Buchse
Messbuchse 1 × F-Buchse (–30 dB) 2 × F-Buchse (–30 dB)
Ausgangsmodulation
Konformität
EN 50083-9 | ETSI TS 101 154 | ETSI EN300 429 |
ETSIEN300 744
DVB-T2 acc. to EN 302 755, mode A (single PLP)
Typ QPSK, QAM16, QAM64, QAM256
Unterstützte Ausgangsformate MPEG-2/H.262, MPEG-4/H.264 and HEVC/H.265
MER ≥ 43 dB
BER ≥9x10-9
Schulterdämpfung ≥ 56 dB
C/N ≥45 dB
Reflexion >14 dB
Bitrate, max. 49,8 Mbps
FFT 1K, 2K, 4K, 8K, 8Kext mode
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Schutzintervall 1/4, 19/128, 1/8, 19/256, 1/16, 1/32, 1/128

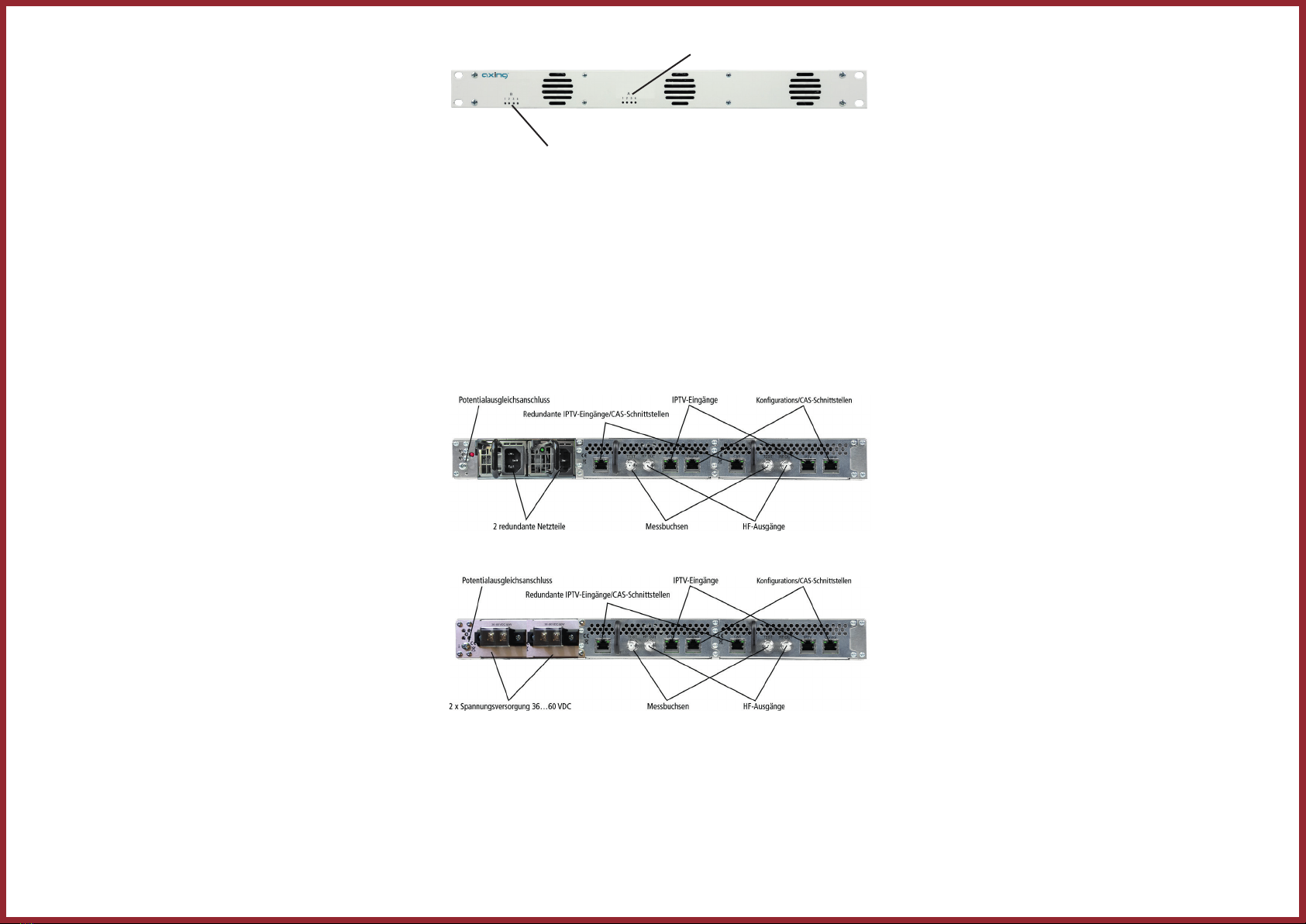

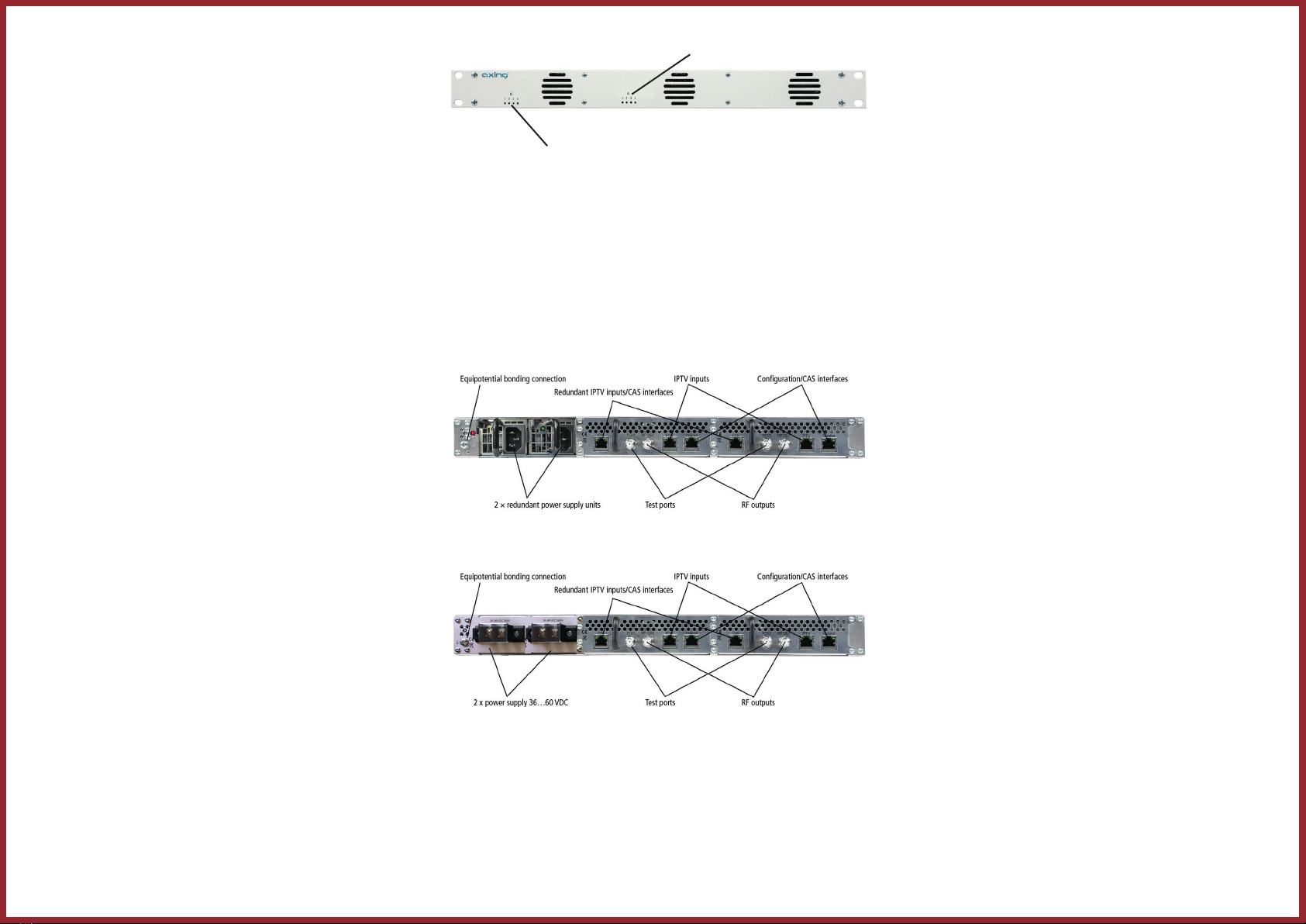

Schnittstellen
IPTV-Eingang 1 x RJ45 2 x RJ45
CAS/IPTV (redundant) 1 x RJ45 2 x RJ45
Konformität IEEE 802.3, 1000 Base-T (GigE)
Konfiguration/CAS 1 × RJ-45 2 × RJ-45
Konformität IEEE 802.3, 10/100 Base-T
Allgemein
Betriebsspannung 100…240 VAC/50…60 Hz
48 VDC
Leistungsaufnahme 30 W 60 W
Betriebstemperaturbereich
(gemäßEN60065) –10°C…+50°C
