AVteq RPS-500 S Guide de démarrage rapide

EASY SETUP GUIDE

RPS-500 S/L/BASIC

RPS-500 CSB55/CSB70

ItemsIncluded

ABCDE

F G H I

J K LM

AVTEQ.net

800-285-8315

Union

(x2)

Display mount

(X1)

Shelf

(X1)

Casters

With break (X2)

Without break (X2)

Philips

Head screw

5/16”x 1”

(x12)

Rack screw

10/32

(x4)

5/16"

Washer

(x12)

1/4”Nut

(x4)

Attach casters B.

The caster with

break in the front,

the caster without

break in the back

Attach the unions

Cto the first Leg A

by sliding each into

the place. Secure

with the washers E

and screws D

Bracket (x2)

Camera

extention

(x1)

Philips Head Screw

1/4”x 3/4”(x8)

1/4”Washer

(x12)

Leg

(x2)

UM kit

(X4)

Philips Head screw

5/16" x 1 1/4" (x1)

5/16" Washer (x2)

5/16" Nut (x1)

RPS-500-CSB55/70 and RPS-500-BASIC assembly instructions end here.

AVTEQ.net

800-285-8315

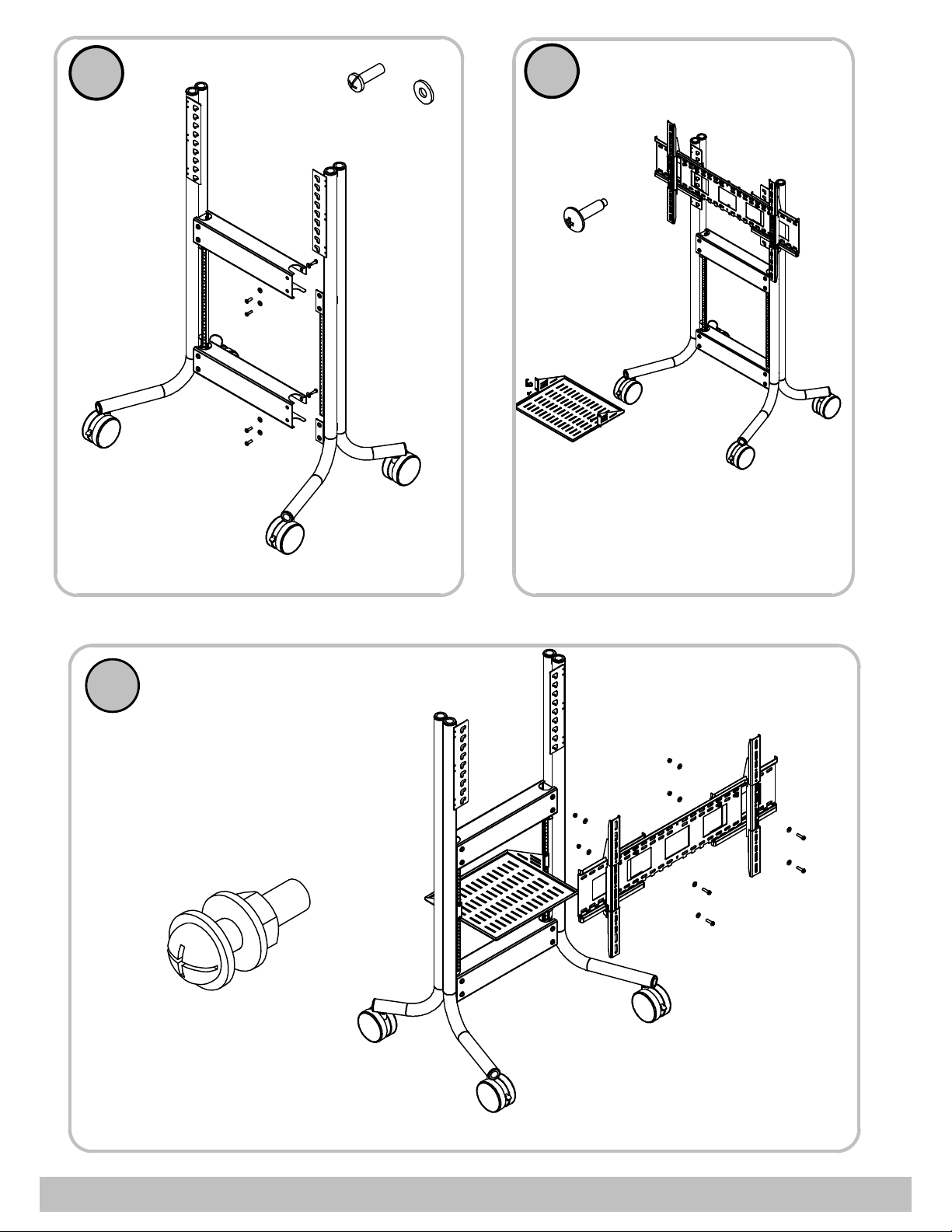

Attach the unions B

to the other leg A

with the washers E

and screws D

Skip this step for

RPS-500-BASIC

Install the display mount Hto

the cart legs Ausing the UM

Kit I

↑

Attach the shelf F

to the rack rails with

rack screw G

AVTEQ.net

800-285-8315

Attach Bracket Jto Display

Mount H using 4 screws K

and 4 washers L

↑

Attach camera extention Mto braket J using 4 screws K,

8 washers L and 4 nuts M

↑
