Changes to Chapter 3: F4–04AD 4-Channel Analog Input

Page 3-3. Module Specifications; General Specifications

In the table, change the Power Budget Requirement value from “85 mA (power from base)” to “150 mA (power from base)”.

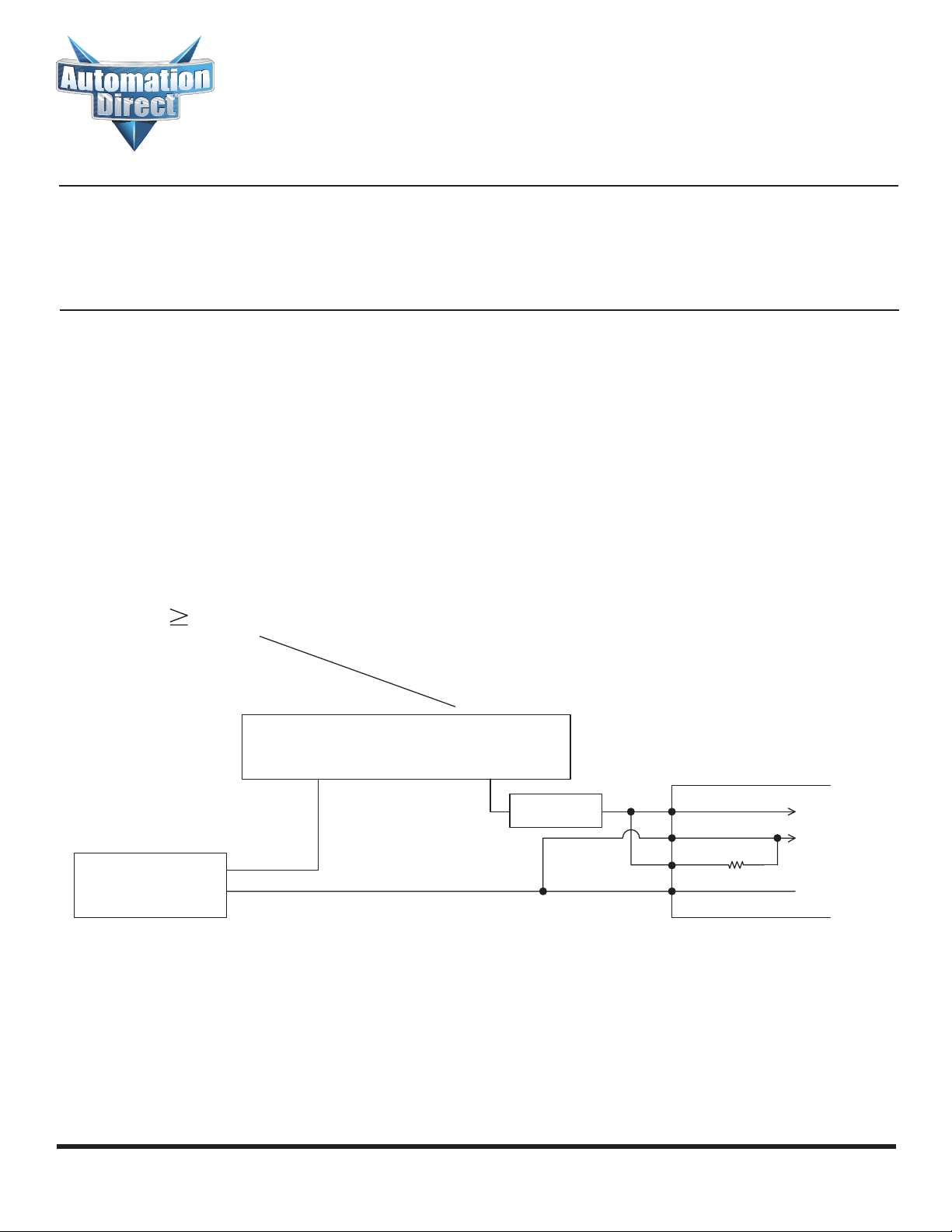

Page 3-11. Current Loop Transmitter Impedance

Replace the example drawing with this one. Connections were added between the power supply 0V terminal, the 0V CH1

terminal, and the CH1 common terminal. Also, the “See NOTE 3 below” note was added.

Errata Sheet

Page 1 of 5

Product Family:DL405

Manual Number D4-ANLG-M

Revision and Date 5th Ed., Rev. A; July 2004

Date: September 12, 2018

This Errata Sheet contains corrections or changes

made after the publication of this manual.

+36V

DC Supply

Two-wire Transmitter

+ –

R – resistor to add

Tr – Transmitter Requirement

Mr – Module resistance (internal 250 ohms)

Module Channel 1

250 ohms

R = Tr – Mr

R = 750 – 250

R 500

See NOTE 3 below

NOTE 3: When a differential input is not used, 0V should

be connected to C of the channel.

Errata Sheet

Page 2

Page 2 of 5

Changes to Chapter 4: F4-04ADS 4-Channel Isolated Analog Input

Page 4-3. Module Specifications; General Specifications

In the table, change the Power Budget Requirement value from “270 mA at 5 VDC (from base)” to “370 mA at 5 VDC (from

base).”

Page 4-8. Wiring Diagram

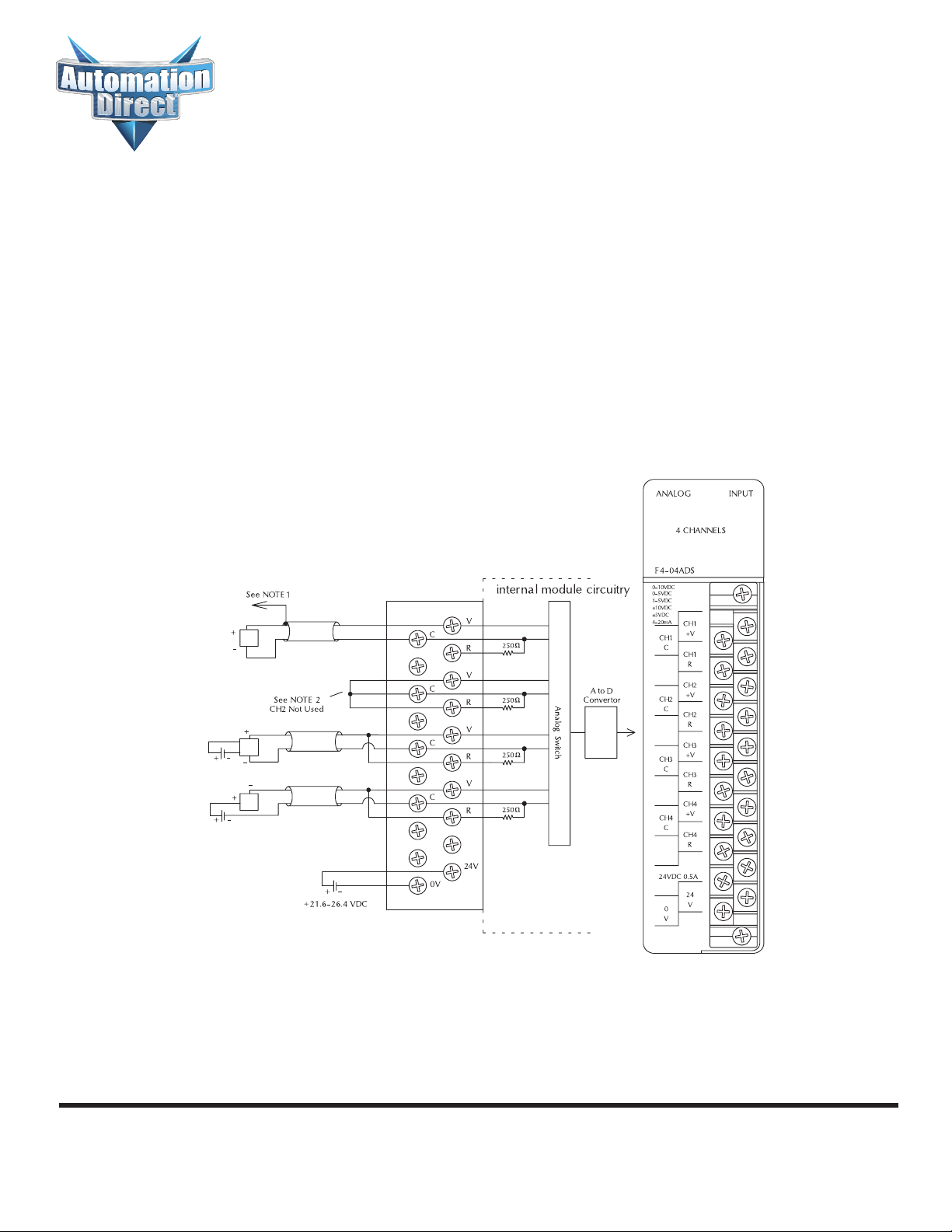

Replace the wiring diagram with this one. The connections for CH3 and CH4 were incorrect. They did not show that

external power is required. Examples for wiring 2-wire and 4-wire current transmitters was added.

CH1

Voltage Transmitter

User Supply

CH2

Not used

CH3

4-wire 4-20mA

Transmitter

CH4

2-wire 4-20mA

Transmitter

Errata Sheet

Page 3

Page 3 of 5

Changes to Chapter 6: F4–16AD-1 16-Channel Analog Input

Page 6-4. Setting the Module Jumpers

Changes to Chapter 7: F4–16AD-2 16-Channel Analog Input

Page 7-4. Setting the Module Jumpers

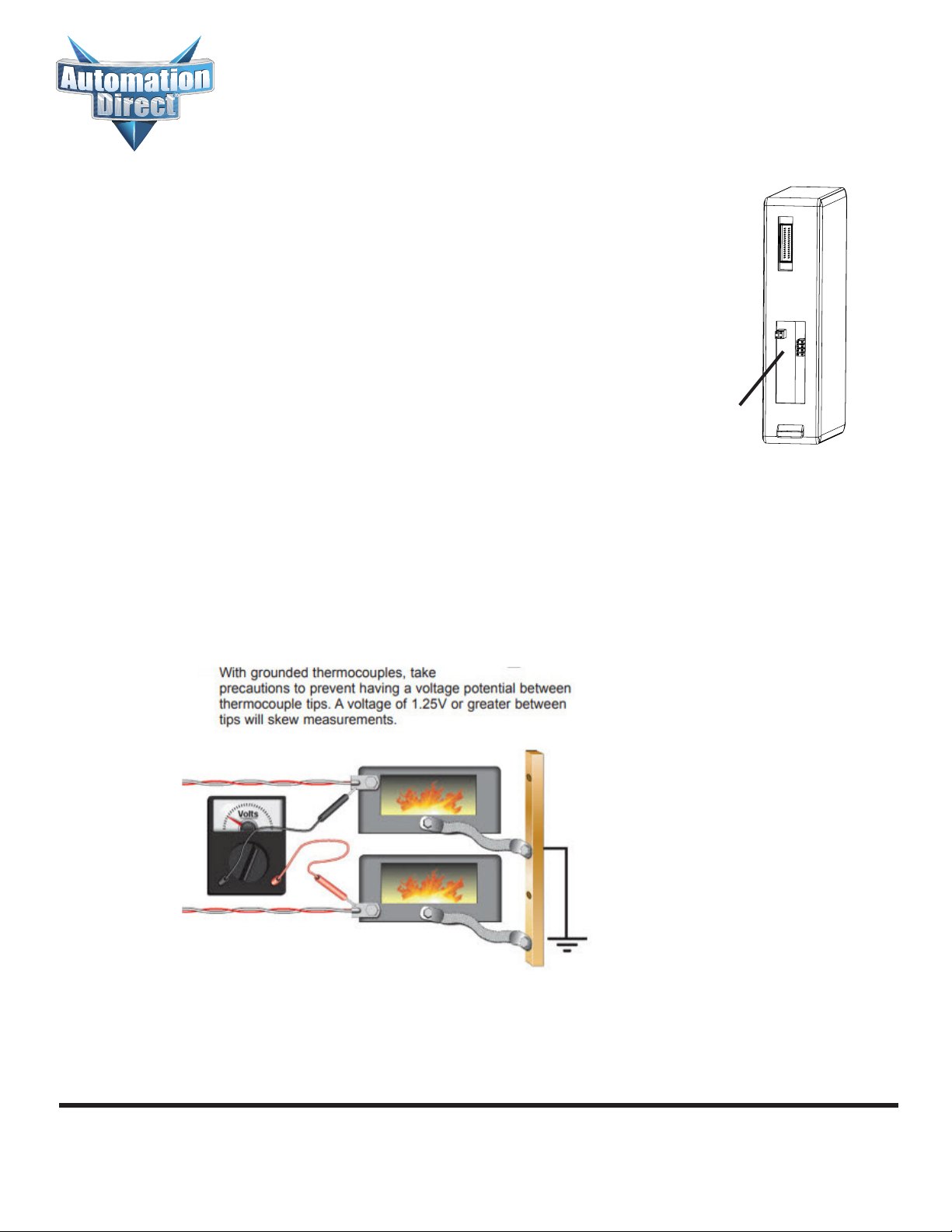

For both modules, the jumpers are now arranged differently. They are no longer in a

straight line like the drawings on pages 6-4 and 7-4 show. They are now next to each

other as shown here.

Changes to Chapter 7: Title page

The title page mistakenly calls this an 8-point module; it is actually 16 points

Changes to Chapter 8: F4-08THM-n 8-Channel Thermocouple Input

Changes to Chapter 10: F4-08THM 8-Channel Thermocouple Input

Pages 8-7 and 10-10. Wiring Diagram

Add the following note and drawing to the wiring diagrams for both of these

thermocouple modules.

Jumper

Locations

Errata Sheet

Page 4

Page 4 of 5

Changes to Chapter 9: F4-08RTD 8-Channel RTD Input

Page 9-7. Connecting the Field Wiring; RTD - Resistance Temperature Detector; Lead Detection for RTD Sensors

Replace the wiring diagram with this one. The wire lead colors changed. (The two black leads changed to red and the two

red leads changed to white.)

Red

White

White(if applicable)

To CH--

To CH+

Sensor

(ifsensor has 4leads, only

connect oneleadtoCH+)

No Connection

To COM

Changes to Chapter 18: F4-04DAS-2 4-Channel Isolated 0–5V, 0–10V Output

Page 18-4. Setting the Module Jumpers

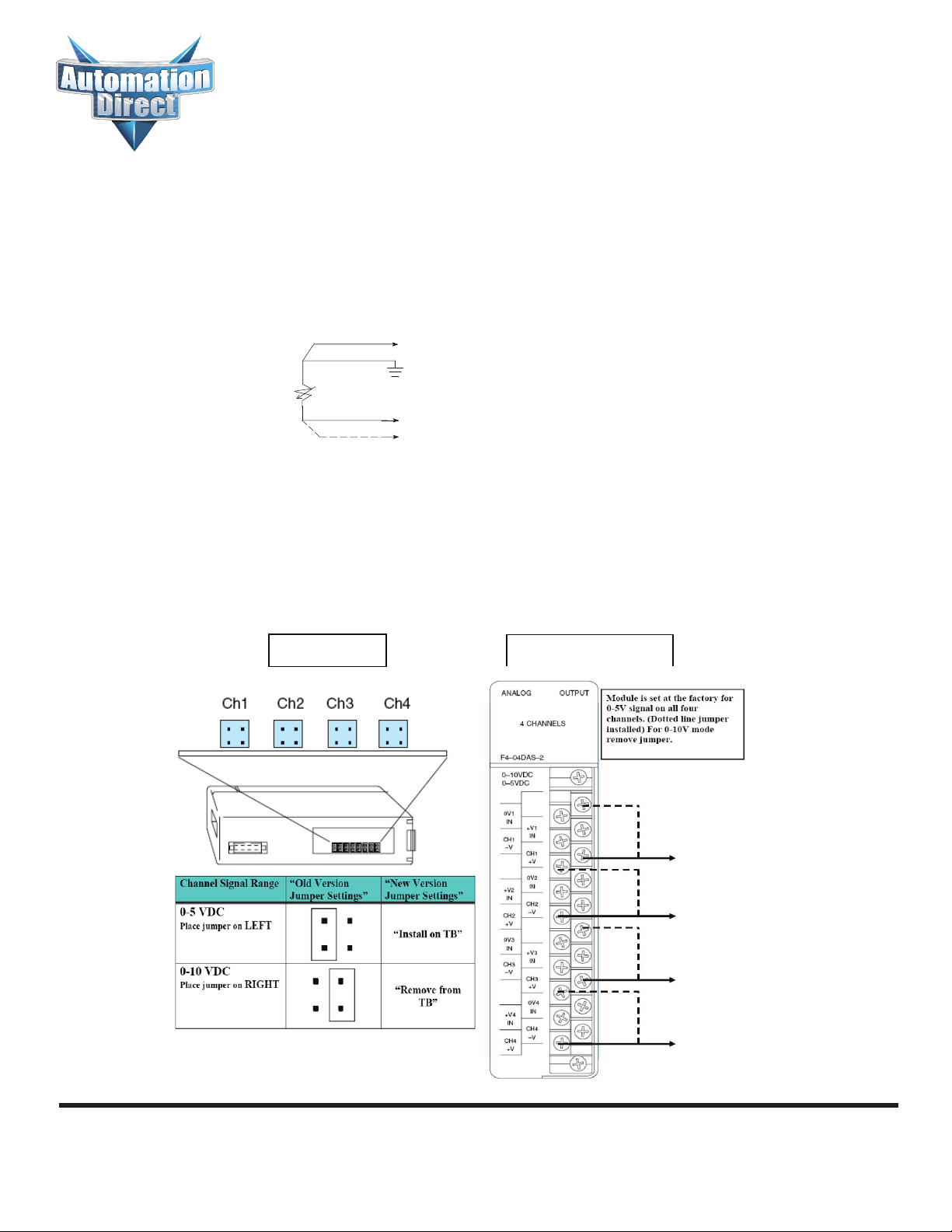

In 2008 the module was redesigned and the range selection jumpers on the back of the module (as described below on

the left and on page 18-4) were eliminated. The range selection is now done by a wire jumper on the terminal block as

shown here on the right.

“Old Version” “New Version”

Errata Sheet

Page 5 of 5

Changes to Chapter 18: F4-04DAS-2 4-Channel Isolated 0–5V, 0–10V Output (continued)

Page 18-5. Wiring Diagram

In 2008 the module was redesigned and the range selection jumpers on the back of the module were eliminated. The

range selection is now done by a wire jumper for each channel located on the terminal block. This wiring diagram was

revised to show these jumpers.

Module is set at factory with wire jumpers

installed on the terminal block on all four

channels (dashed lines) for 0-5V signal.

For 0-10V mode remove jumper.

See Note 1

Jumper

DL405 Analog

I/O Modules

D4–ANLG–M

WARNING

Thank you for purchasing automation equipment from Automationdirect.com, doing business as

AutomationDirect. We want your new automation equipment to operate safely. Anyone who installs or uses this

equipment should read this publication (and any other relevant publications) before installing or operating the

equipment.

To minimize the risk of potential safety problems, you should follow all applicable local and national codes that regulate

the installation and operation of your equipment. These codes vary from area to area and usually change with time. It is

your responsibility to determine which codes should be followed, and to verify that the equipment, installation, and

operation are in compliance with the latest revision of these codes.

At a minimum, you should follow all applicable sections of the National Fire Code, National Electrical Code, and the

codes of the National Electrical Manufacturer’s Association (NEMA). There may be local regulatory or government

offices that can also help determine which codes and standards are necessary for safe installation and operation.

Equipment damage or serious injury to personnel can result from the failure to follow all applicable codes and

standards. We do not guarantee the products described in this publication are suitable for your particular application,

nor do we assume any responsibility for your product design, installation, or operation.

Our products are not fault–tolerant and are not designed, manufactured or intended for use or resale as on–line control

equipment in hazardous environments requiring fail–safe performance, such as in the operation of nuclear facilities,

aircraft navigation or communication systems, air traffic control, direct life support machines, or weapons systems, in

which the failure of the product could lead directly to death, personal injury, or severe physical or environmental

damage (”High Risk Activities”). AutomationDirect specifically disclaims any expressed or implied warranty of fitness

for High Risk Activities.

For additional warranty and safety information, see the Terms and Conditions section of our Desk Reference. If you

have any questions concerning the installation or operation of this equipment, or if you need additional information,

please call us at 770–844–4200.

This publication is based on information that was available at the time it was printed. At AutomationDirect we

constantly strive to improve our products and services, so we reserve the right to make changes to the products and/or

publications at any time without notice and without any obligation. This publication may also discuss features that may

not be available in certain revisions of the product.

Trademarks

This publication may contain references to products produced and/or offered by other companies. The product and

company names may be trademarked and are the sole property of their respective owners. AutomationDirect

disclaims any proprietary interest in the marks and names of others.

No part of this manual shall be copied, reproduced, or transmitted in any way without the prior, written consent of

Automationdirect.comIncorporated. AutomationDirect retains the exclusive rights to all information included in

this document.

AVERTISSEMENT

Nous vous remercions d’avoir acheté l’équipement d’automatisation de Automationdirect.comMC en faisant des affaires

comme AutomationDirect. Nous tenons à ce que votre nouvel équipement d’automatisation fonctionne en toute sécurité.

Toute personne qui installe ou utilise cet équipement doit lire la présente publication (et toutes les autres publications

pertinentes) avant de l’installer ou de l’utiliser.

Afin de réduire au minimum le risque d’éventuels problèmes de sécurité, vous devez respecter tous les codes locaux et

nationaux applicables régissant l’installation et le fonctionnement de votre équipement. Ces codes diffèrent d’une région à

l’autre et, habituellement, évoluent au fil du temps. Il vous incombe de déterminer les codes à respecter et de vous assurer

que l’équipement, l’installation et le fonctionnement sont conformes aux exigences de la version la plus récente de ces

codes.

Vous devez, à tout le moins, respecter toutes les sections applicables du Code national de prévention des incendies, du

Code national de l’électricité et des codes de la National Electrical Manufacturer’s Association (NEMA). Des organismes de

réglementation ou des services gouvernementaux locaux peuvent également vous aider à déterminer les codes ainsi que

les normes à respecter pour assurer une installation et un fonctionnement sûrs.

L’omission de respecter la totalité des codes et des normes applicables peut entraîner des dommages à l’équipement ou

causer de graves blessures au personnel. Nous ne garantissons pas que les produits décrits dans cette publication

conviennent à votre application particulière et nous n’assumons aucune responsabilité à l’égard de la conception, de

l’installation ou du fonctionnement de votre produit.

Nos produits ne sont pas insensibles aux défaillances et ne sont ni conçus ni fabriqués pour l’utilisation ou la revente en tant

qu’équipement de commande en ligne dans des environnements dangereux nécessitant une sécurité absolue, par

exemple, l’exploitation d’installations nucléaires, les systèmes de navigation aérienne ou de communication, le contrôle de

la circulation aérienne, les équipements de survie ou les systèmes d’armes, pour lesquels la défaillance du produit peut

provoquer la mort, des blessures corporelles ou de graves dommages matériels ou environnementaux (”activités à risque

élevé”). La société AutomationDirect nie toute garantie expresse ou implicite d’aptitude à l’emploi en ce qui a trait aux

activités à risque élevé.

Pour des renseignements additionnels touchant la garantie et la sécurité, veuillez consulter la section Modalités et

conditions de notre documentation. Si vous avez des questions au sujet de l’installation ou du fonctionnement de cet

équipement, ou encore si vous avez besoin de renseignements supplémentaires, n’hésitez pas à nous téléphoner au

770–844–4200.

Cette publication s’appuie sur l’information qui était disponible au moment de l’impression. À la société AutomationDirect,

nous nous efforçons constamment d’améliorer nos produits et services. C’est pourquoi nous nous réservons le droit

d’apporter des modifications aux produits ou aux publications en tout temps, sans préavis ni quelque obligation que ce soit.

La présente publication peut aussi porter sur des caractéristiques susceptibles de ne pas être offertes dans certaines

versions révisées du produit.

Marques de commerce

La présente publication peut contenir des références à des produits fabriqués ou offerts par d’autres entreprises. Les

désignations des produits et des entreprises peuvent être des marques de commerce et appartiennent exclusivement à

leurs propriétaires respectifs. AutomationDirectMC nie tout intérêt dans les autres marques et désignations.

Nulle partie de ce manuel ne doit être copiée, reproduite ou transmise de quelque façon que ce soit sans le consentement

préalable écrit de la société Automationdirect.comMC Incorporated. AutomationDirect conserve les droits exclusifs à

l’égard de tous les renseignements contenus dans le présent document.

Table of Contents

Chapter 1: Getting Started

Introduction 1–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

The Purpose of this Manual 1–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Supplemental Manuals 1–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Technical Support 1–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Conventions Used 1–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Key Topics for Each Chapter 1–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Analog Input Module Terminology 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Channels per Module 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Input Ranges 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Resolution 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Input Type 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Input Impedance 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Conversion Method 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLC Update Rate 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Linearity Error 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maximum Inaccuracy 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Accuracy vs. Temperature 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I/O Points Required 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

External Power Source 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Base Power Required 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Operating Temperature 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Relative Humidity 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Step Response 1–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Analog Output Module Terminology 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Channels per Module 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Output Ranges 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Resolution 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Output Current 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Output Impedance 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Load Impedance 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLC Update Rate 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Linearity Error 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maximum Inaccuracy 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Accuracy vs. Temperature 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

External Power Source 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Base Power Required 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Operating Temperature 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Relative Humidity 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I/O Points Required 1–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Selecting the Appropriate Module 1–6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wide Variety of Modules 1–6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Diagnostic Features 1–6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ii Table of Contents

Analog Input Modules 1–7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Special Input Modules 1–8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Analog Output Modules 1–9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Physical Characteristics 1–10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Frequently Asked Questions 1–10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Analog Made Easy – Four Simple Steps 1–11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Chapter 2: Installation and Wiring

Safety Guidelines 2–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Plan for Safety 2–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Safety Techniques 2–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Orderly System Shutdown 2–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

System Power Disconnect 2–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I/O Wiring Strategies 2–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiring Guidelines 2–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I/O Module Placement and Wiring 2–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Module Placement 2–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I/O Module Status Indicators 2–6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Color Coding of I/O Modules 2–6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiring a Module with a Terminal Block 2–7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Chapter 3: F4–04AD 4-Channel Analog Input

Module Specifications 3–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Analog Input Configuration Requirements 3–2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Input Specifications 3–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Specifications 3–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Setting the Module Jumpers 3–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Jumper Locations 3–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Factory Default Settings 3–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Selecting the Number of Active Channels 3–4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Selecting 16 Input or 32 Input Modes 3–5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Operating Range Selection 16 Input Mode 3–6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Operating Range Selection 32 Input Mode 3–7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Units Selection for 32 Input Mode 3–8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connecting the Field Wiring 3–9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiring Guidelines 3–9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

User Power Supply Requirements 3–9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Using Current or Voltage Wiring 3–9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Current Loop Transmitter Impedance 3–11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiring Diagram 3–11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Autres manuels pour DL405

Table des matières

Autres manuels AutomationDirect Système d'E/S

AutomationDirect

AutomationDirect Productivity2000 P2-04AD-1 Manuel utilisateur

AutomationDirect

AutomationDirect Terminator Manuel utilisateur

AutomationDirect

AutomationDirect T1K-08ND3 Manuel utilisateur

AutomationDirect

AutomationDirect Productivity2000 P2-16DA-2 Manuel utilisateur

AutomationDirect

AutomationDirect T1K-08ND3 Manuel utilisateur

AutomationDirect

AutomationDirect Stride SIO-MB04RTDS Manuel utilisateur

AutomationDirect

AutomationDirect T1F-08DA-2 Manuel utilisateur

AutomationDirect

AutomationDirect Stride SIO-MB04RTDS Manuel utilisateur

AutomationDirect

AutomationDirect Productivity2000 P2-08AD-1 Manuel utilisateur

AutomationDirect

AutomationDirect Productivity2000 P2-16ADL-1 Manuel utilisateur

AutomationDirect

AutomationDirect DL305 Manuel utilisateur

AutomationDirect

AutomationDirect Stride SIO-MB12CDR Manuel utilisateur

AutomationDirect

AutomationDirect PRODUCTIVITY 2000 Manuel utilisateur

AutomationDirect

AutomationDirect DL205 Manuel utilisateur

AutomationDirect

AutomationDirect DL205 Series Manuel du propriétaire

AutomationDirect

AutomationDirect Productivity2000 P2-8AD4DA-2 Manuel utilisateur

AutomationDirect

AutomationDirect Productivity2000 P2-16DAL-1 Manuel utilisateur

AutomationDirect

AutomationDirect D2-16ND3-2 Manuel utilisateur

Manuels Système d'E/S populaires d'autres marques

WAGO

WAGO 750-344 Manuel utilisateur

Teknim

Teknim TWM-1887 Mode d’emploi

Intelligent Appliance

Intelligent Appliance IA-2662-E Manuel utilisateur

BERGHOF

BERGHOF ECC DIO 16/16 Mode d’emploi

Advantech

Advantech PCM-27J3AU Manuel d'installation et d'exploitation

Festo

Festo CP-E08-M12-CL Manuel utilisateur

Measurement Computing

Measurement Computing PCI-DAS64/M1/16 Manuel utilisateur

Hitachi

Hitachi HX-RIO3 Series Manuel utilisateur

NUUO

NUUO SCB-A08 Manuel utilisateur

M-system

M-system R3Y-RS8 Manuel utilisateur

jablotron

jablotron JB-110N Manuel utilisateur

Omron

Omron SYSMAC C200H Manuel utilisateur

DOLD

DOLD SAFEMASTER M Manuel utilisateur

ABB

ABB OPT-MF-001 Manuel utilisateur

Omron

Omron SYSMAC C2000H Manuel utilisateur

Helmholz

Helmholz TB20 Manuel utilisateur

ICP DAS USA

ICP DAS USA tM-AD2 Manuel utilisateur

Automationdirect.com

Automationdirect.com DL305 Manuel utilisateur
