Autel MaxiSys ADAS Manuel utilisateur

8pcs

Email: [email protected]

Web: www.autel.com

ASSEMBLY INSTRUCTION

Parts List

MaxiSys ADAS (Target Board Holder)

1pc

4pcs

1pc 1pc 1pc

1pc 1pc

Slide Bar

06022

Left Pole

060023

Hex L-wrench (5mm)

060028

Right Pole

060024

Connecting Bar

060025

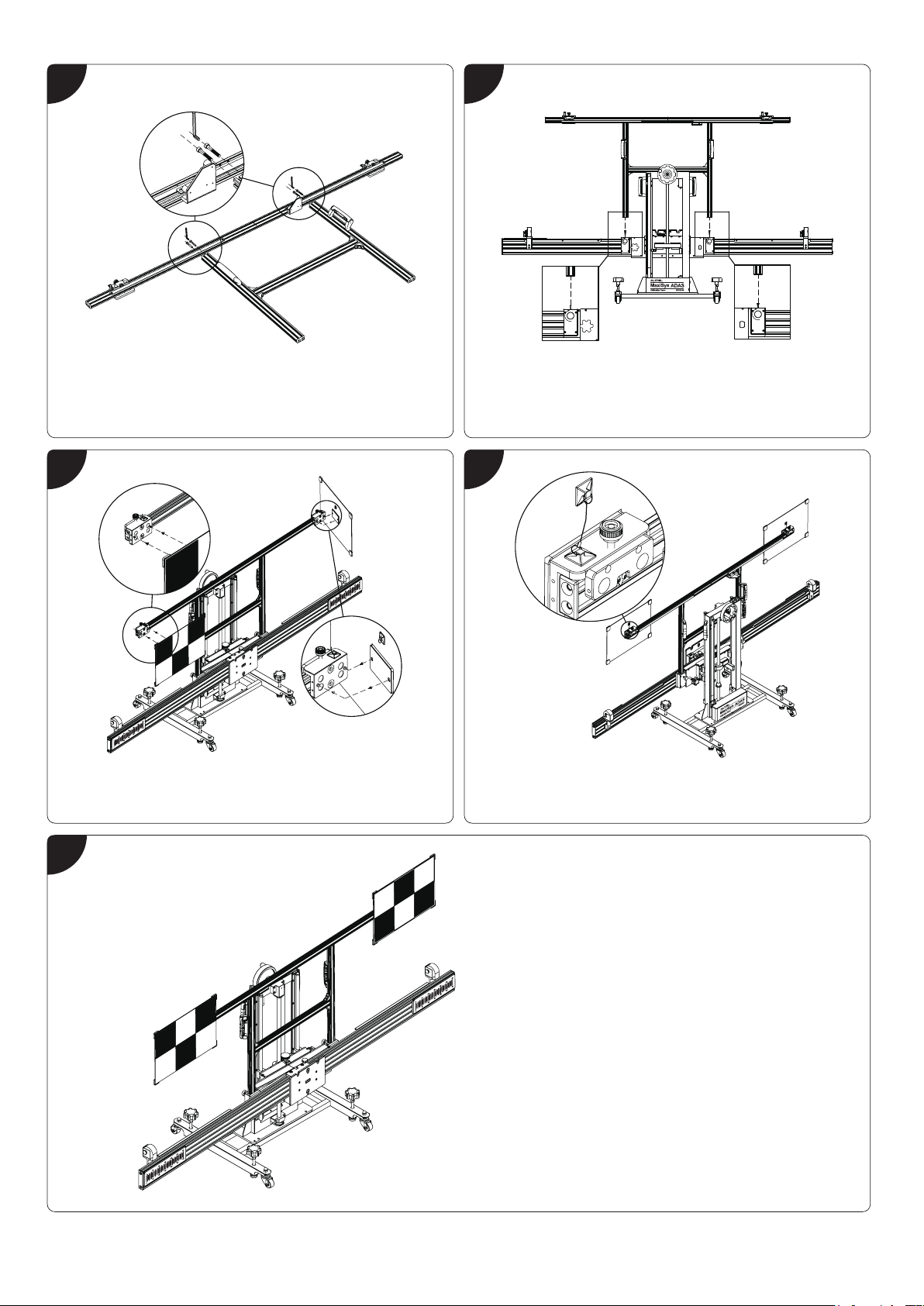

Assemble the Target Board Holder

Place the left and right poles on a ﬂat, level surface. Align the

screw holes on the connecting bar with those on the left and right

poles. Insert the bolts (M6x40) and tighten with the hex L-wrench

(5mm).

Insert the bolts (M4x8) into four screw holes on bar brackets and

tighten with the hex L-wrench (3mm). Ensure the connecting bar

is ﬁrmly attached to the left and right poles.

Hex L-wrench (3mm)

060029

12

Thank you for purchasing this Autel diagnostic tool. This tool, manufactured to a high standard will if used according to the

instructions and properly maintained give you years of trouble-free performance.

WARNING:

• Serious or fatal crushing injuries can occur from frame tip-over. To prevent the calibration frame from tipping over it must be

secured to the ground during the assembly.

• Improper assembly of the calibration frame may result in permanent damage to the frame and may render it inoperable and/or

unsafe.

Bolt (M4x8)

060027

Bolt (M6x40)

060026

Align the four screw holes on the slide bar with those on the left

and right poles. Insert bolts (M6x40) and tighten with the hex

L-wrench (5mm).

Insert the two poles into the slots on each side of the lifter of the

calibration frame. Tighten the hand knobs adjacent to the slots

and secure the target board holder to the lifter.

Use the locker on the slider to secure the target board to the slide

bar.

Attach the target board to the slide bar with two pins on the slider

inserted into the holes on the back of the target board.

3 4

5 6

7

Note: To move target board, turn hand knob counter-

clockwise to loosen board, slide it to the appropriate

position on slide bar and secure target board by

turning knob.
