Austro Flamm SmartSpot Manuel utilisateur

Benutzerhandbuch / User instructions

Manuel d’instructions / Manuale

SmartSpot

SmartSpot Receiver

1 deutsch

Inhaltsverzeichnis

1 Inbetriebnahme des SmartSpot Sensors ....................................................................................... 2

2 Verbinden des SmartSpot Sensors mit dem XL-Display (NUR AB XL-DISPLAY BJ 2020) ....... 2

3 Installation des SmartSpot Receivers ............................................................................................ 3

4 Verbinden des SmartSpot Sensors mit dem Receiver ................................................................. 3

5 Zusätzliche Funktionen des SmartSpot Sensors .......................................................................... 4

6 LED Farbcodes und Fehlerursachen .............................................................................................. 4

Danke, daß Sie sich für den Austroflamm SmartSpot Raumtemperatursensor entschieden haben. Dieser ermöglicht

Ihnen die Messung der aktuellen Raumtemperatur an der von Ihnen gewünschten Position im Wohnraum. Die

Verbindung zum Ofen erfolgt mittels Bluetooth Funktechnologie.

Abhängig vom Ofenmodel ist für die Funktion des SmartSpot die zusätzliche Installation eines SmartSpot Receivers

erforderlich.

Technische Daten:

Abmessungen 84 x 28 mm

Gewicht 100 g

Batterie 2 x AAA Batterien (incl.)

Batterie-Lebensdauer > 1 Jahr

Signal Reichweite (Außen / Innen) 40 m / 20 m

Umgebungstemperatur -20 bis +70 °C

Verbindung 2,4 GHz

Temperaturmessbereich und Genauigkeit -40 bis +85 °C, +/- 1 °C

Montageposition Horizontal oder Vertikal

Schutzklasse IP22

2 deutsch

1 Inbetriebnahme des SmartSpot Sensors

Für die erste Inbetriebnahme des Sensors drehen Sie den SmartSpot mit der Rückseite nach oben.

Drehen Sie das untere Gehäuseteil nach rechts. Nun

lösen sich der obere und untere Gehäuseteil von

einander.

Entfernen Sie den Isolierstreifen von den

Batteriekontakten.

2 Verbinden des SmartSpot Sensors mit dem XL-DISPLAY (ab BJ 2020)

Ofenmodelle, die über ein XL-DISPLAY ab Baujahr 2020 verfügen, benötigen keinen SmartSpot Receiver. Der

SmartSpot Sensor kann hier direkt mit dem Display verbunden werden.

Wechseln Sie in den Einstellungen auf „Bluetooth

Geräte“. Starten Sie die Funktion „Gerät hinzufügen“.

Drücken Sie auf „Verbinden“.

Ein neues Gerät wird gesucht.

Nun drücken Sie einmal kurz auf die mit „1“ markierte

Taste im Inneren des SmartSpot Sensors.

Nach einigen Sekunden wird die Verbindung

bestätigt.

Die gewünschte Verwendung des Raumsensors

kann nun ausgewählt werden.

Wählen Sie die Einstellung „Raumtemp.“, damit der

Ofen die vom SmartSpot gemessene Temperatur

regelt.

3 deutsch

3 Installation des SmartSpot Receivers

Wir empfehlen: Lassen Sie die Installation von einen Fachmann ausführen.

Der Ofen muss beim Anschluss des SmartSpot Receivers an die Steuerung vom Stromnetz getrennt sein !

Die Steuerung befindet sich hinter einer Verkleidung (abhängig vom Ofenmodell) des Ofens. Die entsprechende

Seitenverkleidung muss vorab demontiert werden.

Der serienmäßig installierte, kabelgebundene Raumsensor am Anschluss „T01“ der Steuerplatine ist

abzuschließen. (Trennung des QUICK RELEASE STECKERS oder 2 x schwarze Leitung aus der Steckleiste

nehmen )

Anschließend klemmen Sie den SmartSpot Receiver wie folgt an der Steuerung an.

4 Verbinden des SmartSpot Sensors mit dem Receiver

Der SmartSpot Receiver muß an der Ofensteuerung angeschlossen und mit Strom versorgt sein. (KONTROLLE:

LED am Receiver blinkt langsam grün.)

Die Batterien des SmartSpot Sensor müssen richtig eingelegt sein.

Nun drücken Sie kurz die mit „1“ markierte Taste

des SmartSpot Sensors. LED blinkt nun grün.

Danach drücken Sie die „Setup“ Taste am

Receiver. Die LED beginnt schnell grün zu blinken.

Der Verbindungsaufbau dauert ca. 30 Sekunden. Bei erfolgreicher Verbindung leuchtet die LED am Receiver

durchgehend grün und der Sensor blinkt alle 3 Minuten kurz auf.

Die Temperaturanzeige und Regelung funktioniert nun wie mit dem kabelgebundenen Temperaturfühler.

Grün

Weiß

Braun

Grün T01 (2.Kontakt)

Weiß +5V

Braun GND

4 deutsch

5 Zusätzliche Funktionen des SmartSpot Sensors

BLINKSIGNAL – FUNKTIONSBESTÄTIGUNG:

Der SmartSpot Sensor blinkt als “Lebenszeichen“ alle 3 Minuten kurz auf. Die Farbe bzw. die Funktion dieses

Lebenszeichens kann geändert werden. Drücken Sie dazu die mit „1“ markierte Taste so lange, bis Ihre

gewünschte Farbe leuchtet.

Diese Funktion lässt sich auch wegschalten.

Diese FARBEINSTELLFUNKTION signalisiert durch schnelles Blinken der LED, daß sie deaktiviert wurde.

6 LED Farbcodes und Fehlerursachen

SmartSpot Sensor:

LED

Status

Mögliche Ursache

Lösung

LED leuchtet nicht - Isolierstreifen bei Batterien nicht

entfernt

- Fehlende oder leere Batterie

- Batteriepolarität falsch

- „Lebenszeichen“ Funktion

deaktiviert

Isolierstreifen entfernen

Batterien überprüfen

Batterien richtig einlegen

Drücken Sie die entsprechende

Taste lange, um die „Lebens-

zeichen“ Funktion wieder zu

aktivieren

LED blinkt schnell Grün - Der Sensor sucht nach einer

Verbindung

Drücken Sie auch am Receiver bzw.

Display die Taste zum „Verbinden“

LED blinkt Gelb - Batterie schwach

Batteriestatus <20%

LED blinkt Rot - Batterie leer

Batteriestatus <10%

Keine oder falsche

Temperaturwerte

- SmartSpot ist nicht verbunden

Verbinden Sie den SmartSpot laut

Anleitung

Keine Verbindung - Der SmartSpot ist zu weit entfernt

Verringern Sie die Entfernung zum

Ofen

Gemessene Temperatur ist

zu hoch

- falsch Platzierung des SmartSpot

Direkte Sonneneinstrahlung, die

Nähe von Elektrogeräten und

anderen Wärmequellen beim

SMART SPOT vermeiden

Verbindung wird oft getrennt - SmartSpot ist zu weit vom

Receiver / Display entfernt

Entfernung zum Receiver, Display

verringern

SmartSpot Receiver:

LED Status

Mögliche Ursache

Lösung

blinkt langsam Grün - Keine Verbindung mit Sensor

Mit Sensor laut Anleitung verbinden

blinkt schnell Grün - Receiver sucht nach Verbindung

Drücken Sie auch am Sensor die

Verbindungstaste

Grün leuchtet - Verbindung zum Sensor aufrecht

Funktion OK

Grün leuchtet

Rot blinkt

- Batterie am Sensor ist leer

Batterie am Sensor tauschen

Grün leuchtet

Rot leuchtet

- FACTORY Reset

Der Receiver wurde auf Werks-

einstellung zurückgesetzt

Keine Verbindung Der SmartSpot ist zu weit entfernt Verringern Sie die Entfernung zum

Ofen

1 english

Contents

1 Start up of the SmartSpot Sensor .................................................................................................. 2

2 Connecting the SmartSpot Sensor with the XL-DISPLAY (year of manufacture 2020)............. 2

3 Installation of the SmartSpot receiver ............................................................................................ 3

4 Connecting the SmartSpot sensor with the receiver .................................................................... 3

5 Additional functions of the SmartSpot sensor .............................................................................. 4

6 LED colour codes and error causes ............................................................................................... 4

Thanks for having chosen the Austroflamm SmartSpot room temperature sensor. It will enable you to measure the

current room temperature at your favoured position in your living room. The connection with your stove will be made

via Bluetooth.

Depending on the stove model an additional installation of a SmartSpot receiver may be necessary in order to use

the function of the SmartSpot.

Technical data:

dimensions 84 x 28 mm

weight 100 g

battery 2 x AAA batteries (incl.)

battery lifespan > 1 year

signal reach (outside/inside) 40 m / 20 m

ambient temperature -20 ° C bis +70 ° C

connection 2,4 GHz

temperature metering range and accuracy -40 ° C to +85 ° C, +/- 1 ° C

mounting position horizontal or vertical

protection rating IP22

2 english

1 Start up of the SmartSpot Sensor

For the first start up of the sensor please turn the SmartSpot upside down.

Turn the lower casing to the right. The upper and lower

casing come undone now.

Remove the insulating strip from the battery contacts.

2 Connecting the SmartSpot Sensor with the XL-DISPLAY (year of manufacture

2020)

Stove models already equipped with an XL-DISPLAY (manufacture year 2020), do not need a SmartSpot receiver.

The SmartSpot sensor can be connected directly with the display.

Change the setting to „Bluetooth devices“. Choose

the function „add Bluetooth device“.

Press „connect“.

A new device is being searched for.

Now briefly press the highlighted button „1“ on the

inside of the SmartSpot sensor.

After a few seconds the connection build-up is being

confirmed.

The desired use of the room sensor can now be

chosen.

Choose „air“, thus the stove can regulate the

temperature measured by the SmartSpot.

3 english

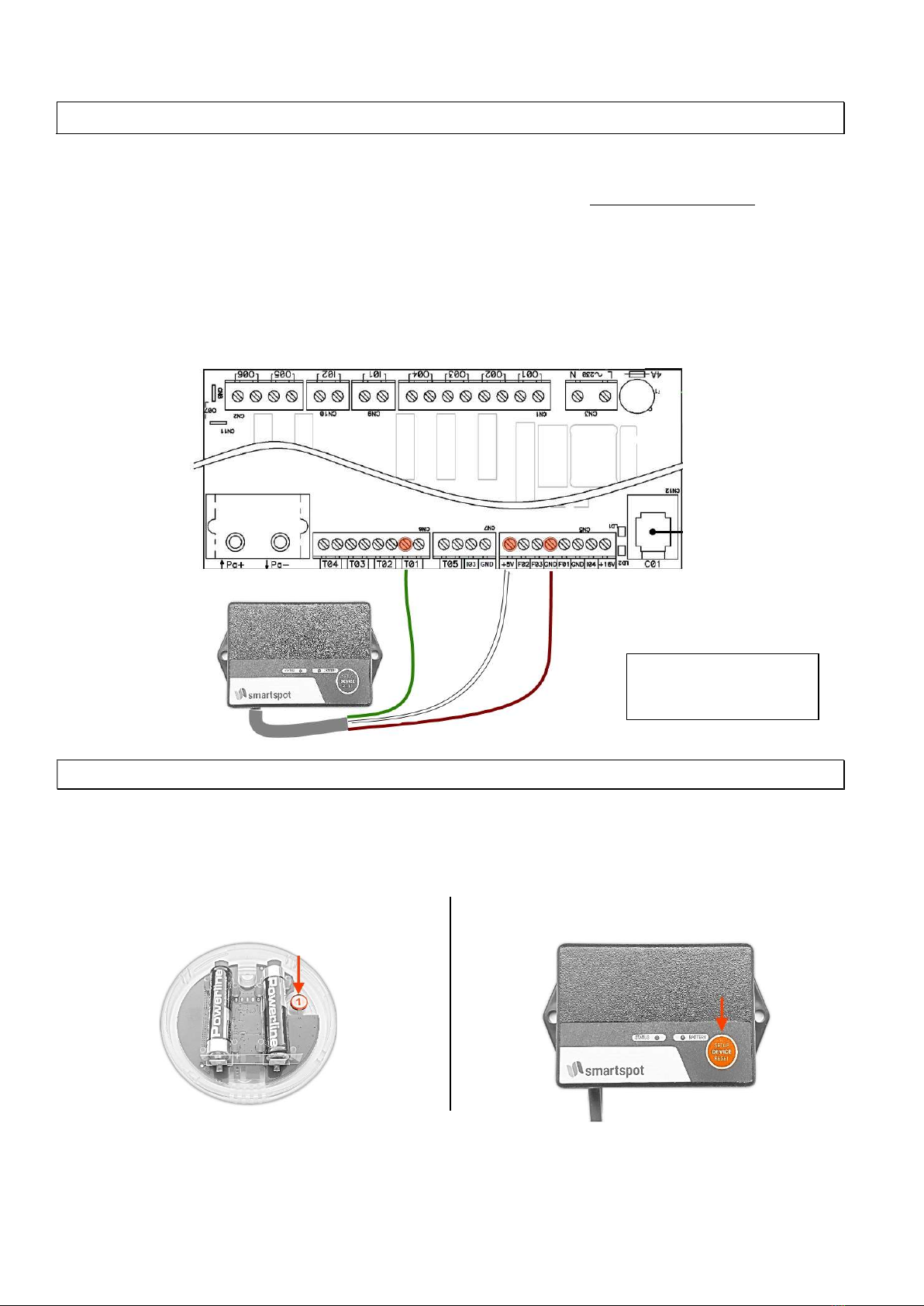

3 Installation of the SmartSpot receiver

We recommend: Have the installation done by a professional.

The stove must be disconnected from the power supply before the SmartSpot receiver is being connected to

the control board on the stove!

The control board is situated behind the stove cladding, which needs to be disassembled beforehand. Where

exactly depends on the stove model.

The standardly connected, wired room sensor connected to port „T01“ on the control board has to be

disconnected. (Detachment of the QUICK RELEASE PLUG or remove 2 x black wires from the cable connector)

Ensuing, connect the SmartSpot receiver to the control board as follows:

4 Connecting the SmartSpot sensor with the receiver

The SmartSpot receiver must be connected to the stove’s control board and the power must be on. (TEST: LED

light on the receiver slowly blinks green.)

The batteries of the SmartSpot sensor must be inserted correctly.

Now briefly press the highlighted button „1“ on the

inside of the SmartSpot sensor. LED light blinks

green now.

Press the setup button on the receiver. The LED

light starts to blink green quickly.

The connection build-up takes about 30 seconds. If the connection works correctly the LED light on the receiver

shines green permanently and the sensor flashes every three minutes. The temperature display and control now

work just like a wired temperature sensor.

green

white

brown

green T01 (2. contact)

white +5 V

brown GND

4 english

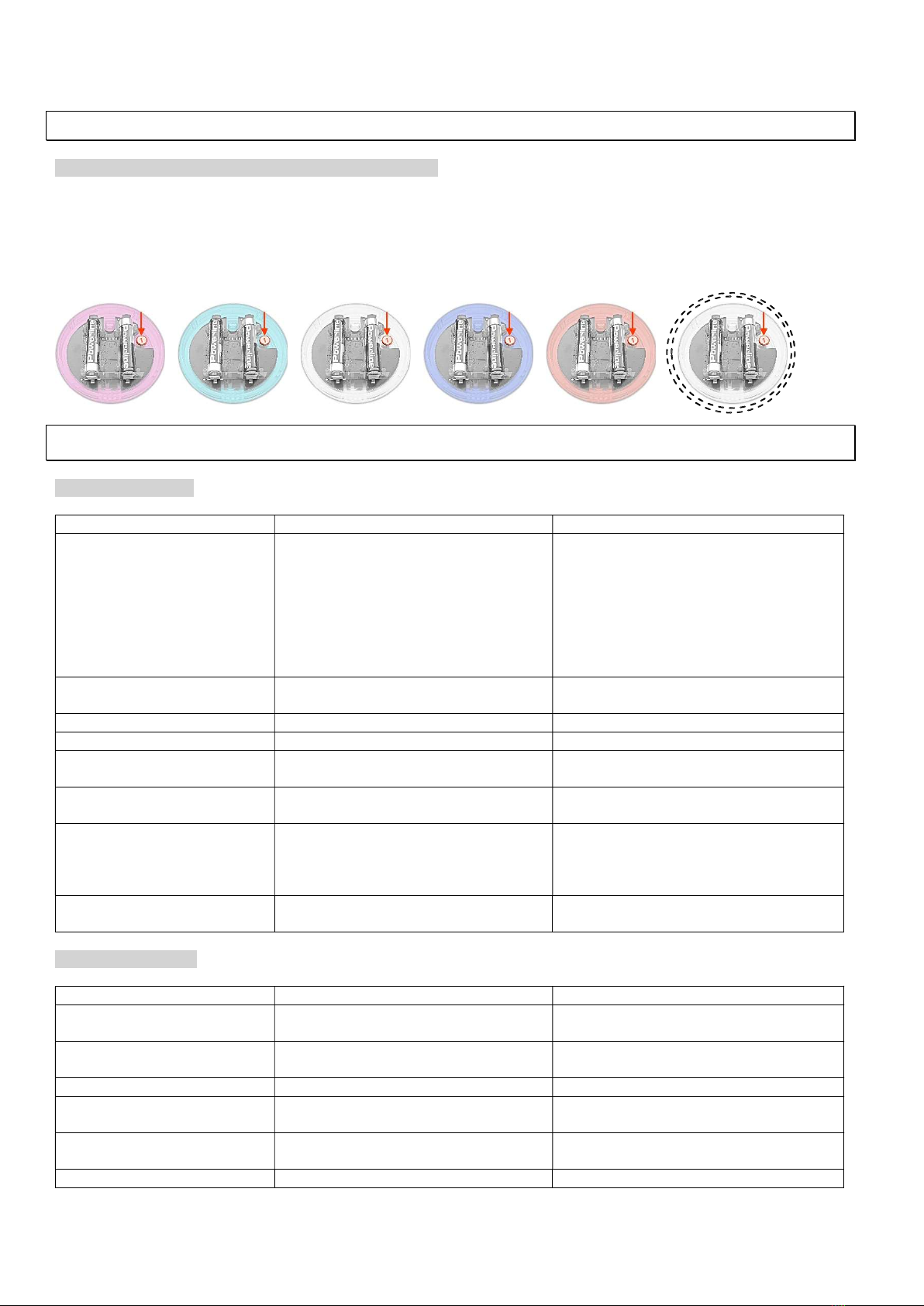

5 Additional functions of the SmartSpot sensor

BLINKING SIGNAL – PROCESSING CONFIRMATION:

As a processing confirmation, the SmartSpot sensor briefly flashes every 3 minutes. The colour and function of this

processing confirmation can be changed. Press the highlighted button „1“ permanently and hold down until the

desired colour is on. This feature can also be switched off.

A fast flashing of the LED indicates that the colour setting has been deactivated.

6 LED colour codes and error causes

SmartSpot sensor:

LED s

tatus

possible cause

solution

does not shine - insulating strips on the batteries

were not removed

- missing or empty batteries

- batterie poles the wrong way

round

- „processing confirmation“ feature

was disabled

- remove insulation strips

- check batteries

- insert batteries correctly

- press the highlighted button „1“

long enough to reactivate this

feature

flashes green quickly - sensor is looking for a connection

also press the button on the receiver

or the display in order to connect

flashes yellow - batterie low

batterie status <20%

flashes red - batterie empty

batterie status <10%

no or wrong

temperature display

- SmartSpot is not connected

connect the SmartSpot acc. to the

instructions

no connection - SmartSpot is too far away from

the receiver/display

reduce the distance to the stove

measured temperature is too

high

- misplacement of the SmartSpot

avoid direct sun, the immediate

vicinity of electric appliances and

other sources of warmth near the

SMART SPOT

connection gets disrupted

frequently

- SmartSpot is too far away from

the receiver/display

reduce the distance to the

receiver/display

SmartSpot receiver:

LED status

possible cause

solution

flashes green slowly - no connection with the sensor

connect with sensor acc. to the

instructions

flashes gree quickly - receiver is looking for a

connection

also press the button on the sensor

in order to connect

shines green - connection to the sensor OK

function OK

shines green

blinks red

- sensor batterie is empty

exchange batterie in the sensor

shines green

shines red

- FACTORY reset

the receiver was set back to factory

setting

no connection - SmartSpot is too far away - reduce the distance to the stove

Autres manuels pour SmartSpot

Table des matières

Langues :

Autres manuels Austro Flamm Régulateurs de température

Austro Flamm

Austro Flamm SmartSpot Manuel utilisateur

Manuels Régulateurs de température populaires d'autres marques

Swegon

Swegon LUNAd MB Manuel utilisateur

Lucky Reptile

Lucky Reptile Thermo Control II Manuel utilisateur

SENSORMETRIX

SENSORMETRIX Argon 100 Manuel utilisateur

Fuji Electric

Fuji Electric PXE4 Manuel utilisateur

Yuyao gongyi

Yuyao gongyi XMT-808 series Manuel utilisateur

Selec

Selec TC544C Manuel utilisateur

P.W. KEY

P.W. KEY rt-208gt Manuel utilisateur

Future Design

Future Design FDC-9200 Manuel utilisateur

BH Thermal

BH Thermal BriskONE Manuel utilisateur

Omron

Omron E5EX-H Manuel utilisateur

West Control Solutions

West Control Solutions KS 45 Guide de démarrage rapide

MCS

MCS RITC-15B Manuel utilisateur

SMC Networks

SMC Networks Thermo-con INR-244-639 Manuel utilisateur

eltherm

eltherm Ex-TC It Series Manuel utilisateur

Omron

Omron C200H-TV Series Manuel utilisateur

industrie technik

industrie technik CA1 Manuel utilisateur

KRAL

KRAL EET 32 Manuel utilisateur

dixell

dixell XR420C Schéma de câblage
