Asus ZS620KL Manuel utilisateur

ASUS ZS620KL

RF Hardware Trouble Shooting

Guide

ZS620KL Supported Bands (WW)

2G: GSM GSM850/EGSM/DCS/PCS

3G: WCDMA B1/B2/B5(B6/B19)/B8

4G: LTE-FDD B1/B2/B3/B5/B7/B8/B18/B19/

B20/B26/B28A/B28B/

B4/B12/B17/B29/B30/B32/B34

LTE-TDD B38/B39/B40/B41

4*4MIMO B3/B7

TDSCDMA B34/B39

CDMA BC0

LAA B46

ZS620KL Supported Bands (TW)

2G: GSM GSM850/EGSM/DCS/PCS

3G: WCDMA B1/B2/B5(B6/B19)/B8

4G: LTE-FDD B1/B2/B3/B5/B7/B8/B18/B19/

B20/B26/B28A/B28B/

LTE-TDD B38/B39/B40/B41

4*4MIMO B3/B7

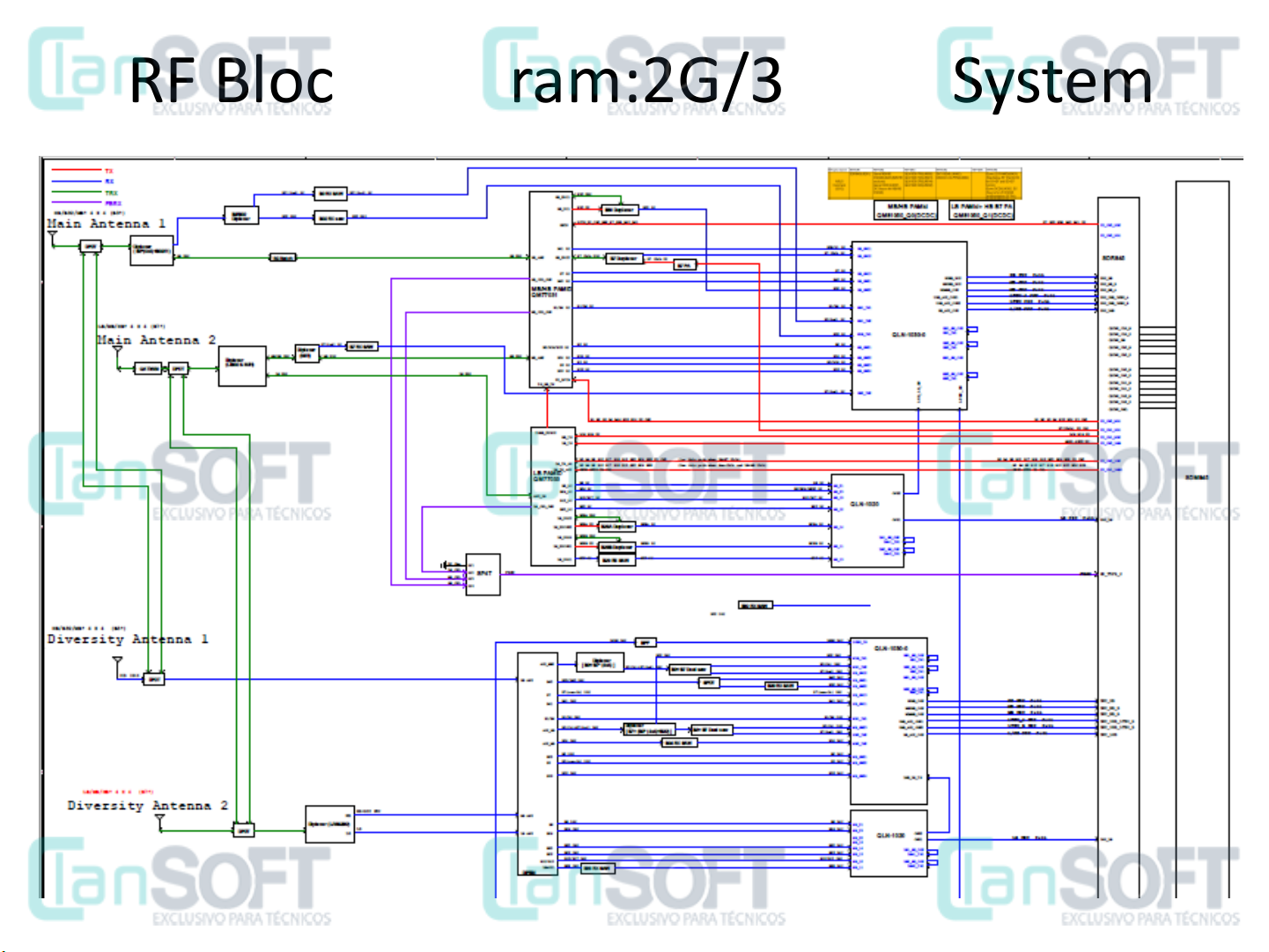

RF Block Diagram:2G/3G/4G System

TRx

U6201

SDR845

HB/MB Pamid

U6403

QM77031

LB/2G Pamid

U6421

QM77033

HB/MB LNAs

U6605

QLN-1030

LB LNAs

U6601

QLN-1020

HB Tx

MB Tx

LB Tx

2G Tx

Diplexer

U6401

MB TRx

LB TRx

Con6402

HB TRx

Diplexer

U6414

Con6401 B32 PRx

LB PRx

MB PRx

HB PRx

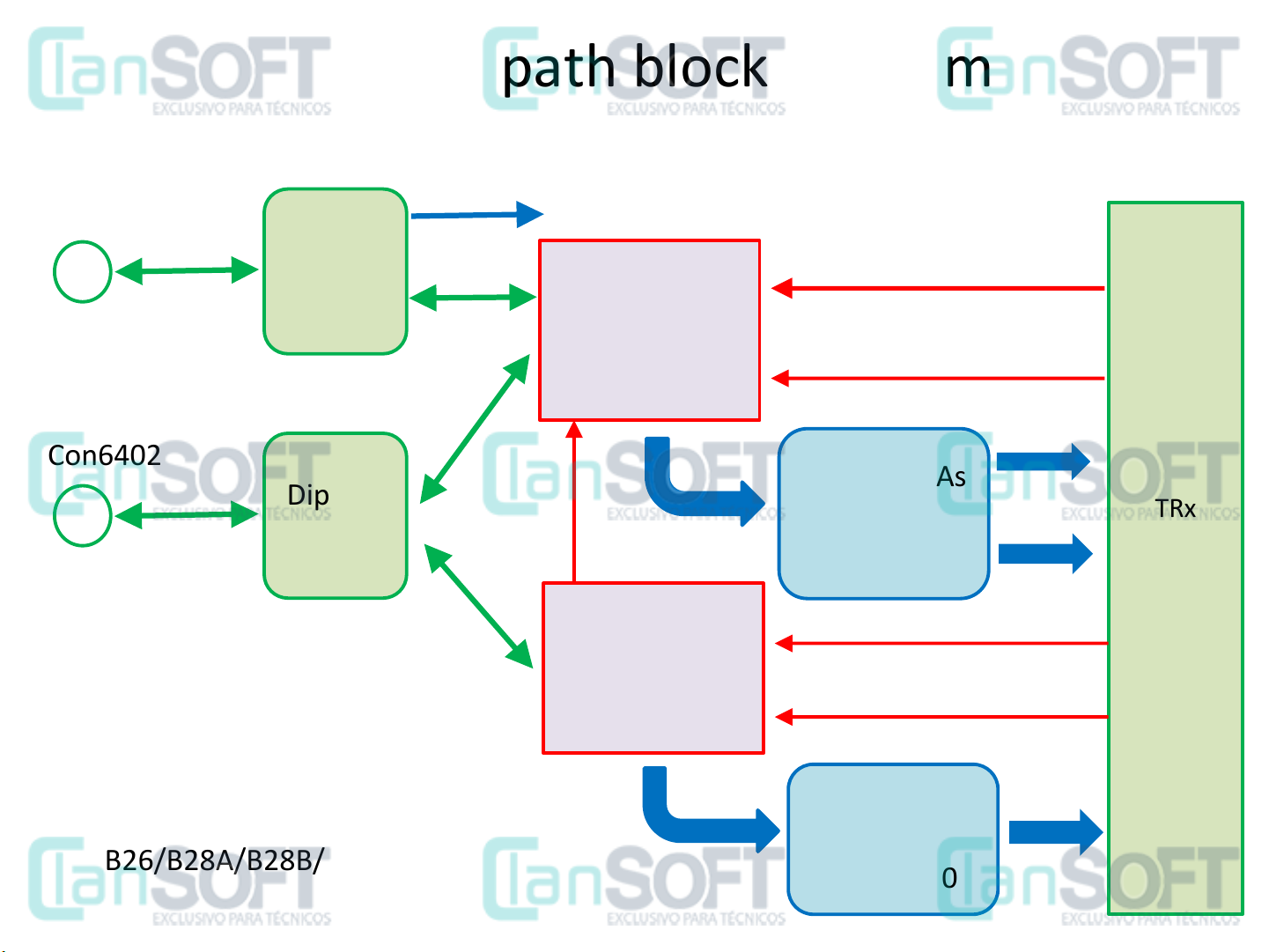

Tx/PRx path block diagram

2G MB Tx

HB : B7/B30/B38/B40/B41

MB: B1/B2/B3/B4/B32/B34/B39

LB: B5/B8/B12/B17/B18/B19/B20/

B26/B28A/B28B/B29/BC0

TRx

U6201

SDR845

DRx DiFEM

U6802

HB/MB LNAs

U6814

QLN-1030

LB LNAs

U6832

QLN-1020

Diplexer

U6801

MB DRx

LB DRx

Con6804

HB DRx

Con6803

LB DRx

MB DRx

HB DRx

DRx path block diagram

HB : B7/B30/B38/B40/B41

MB: B1/B2/B3/B4/B32/B34/B39

LB: B5/B8/B12/B17/B18/B19/B20/

B26/B28A/B28B/B29/BC0

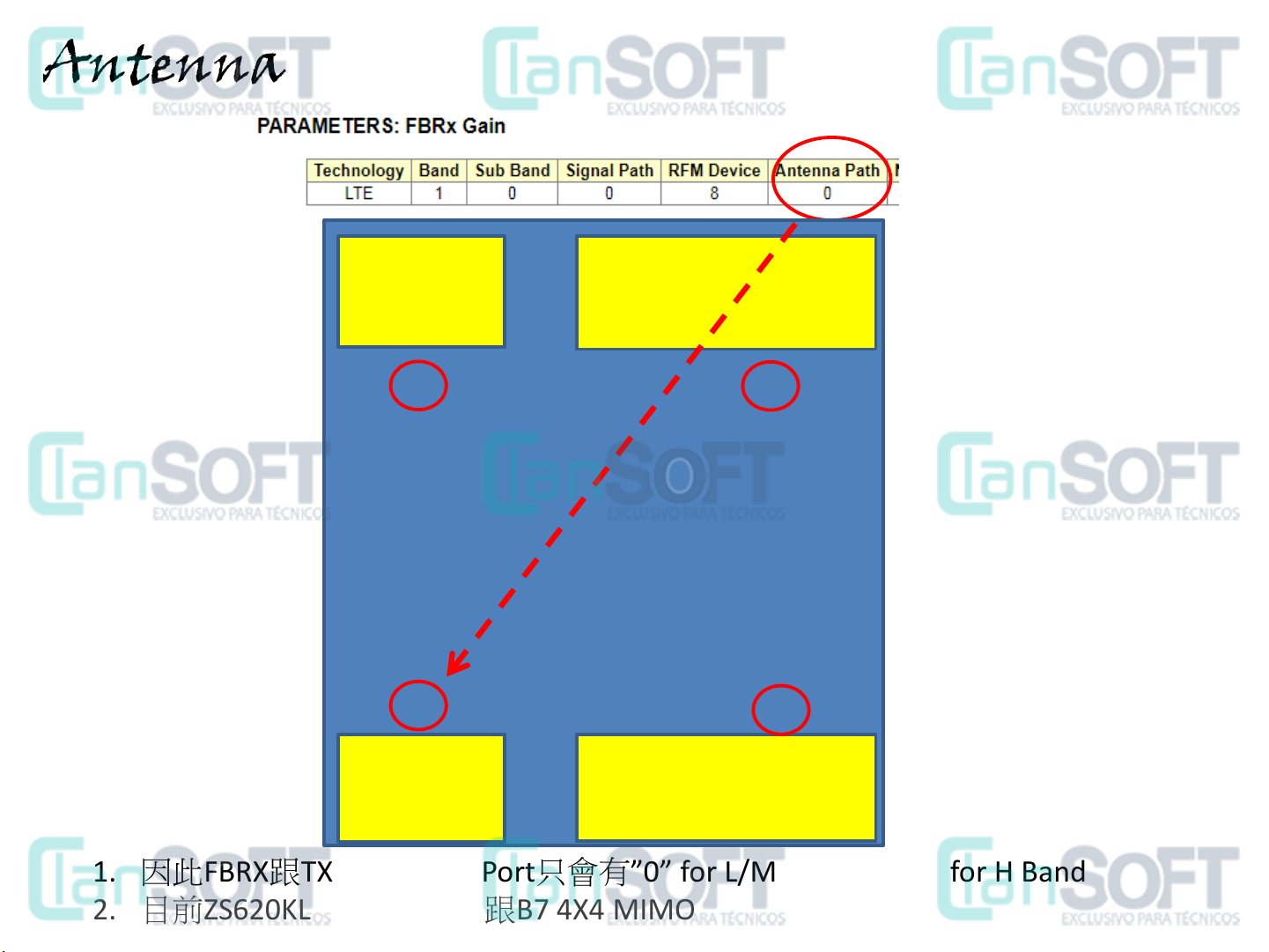

Antenna Port定義

1. 因此FBRX跟TX的Antenna Port只會有”0” for L/M Band & “4” for H Band

2. 目前ZS620KL只support B3跟B7 4X4 MIMO

Main

L/M + B7*

CON6402

DRX

L/M + B7*

CON6804

Main

H Band+ B3* +B32

CON6401

DRX

H Band + B3* +B32

CON6803

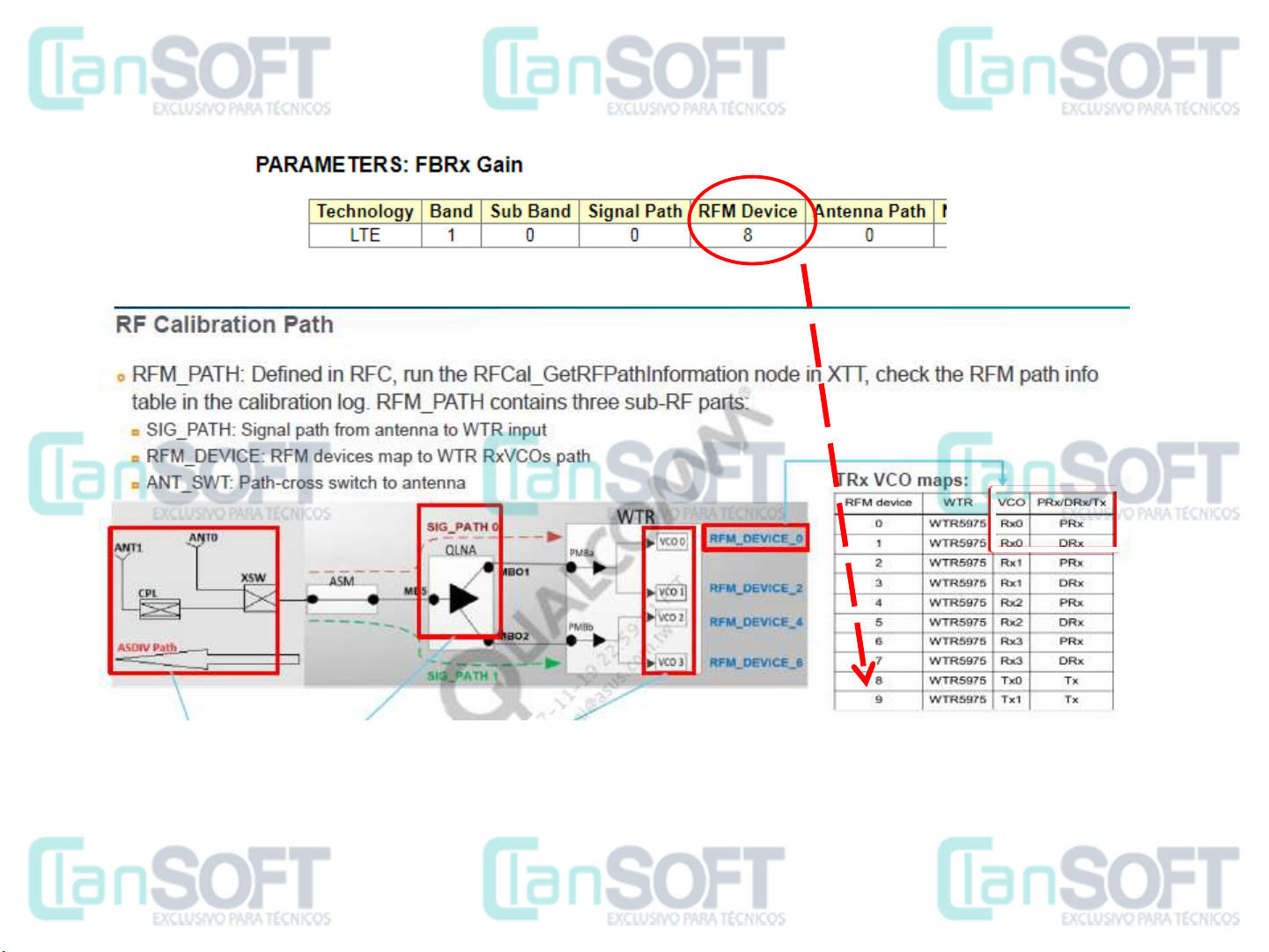

RFM Device definition (I)

1. RFM Device is actually the location of the corresponding VCO

RFM Device 0~7 indicate RX path

2. RFM Device 8= TX Chain 0

9= TX Chain 1

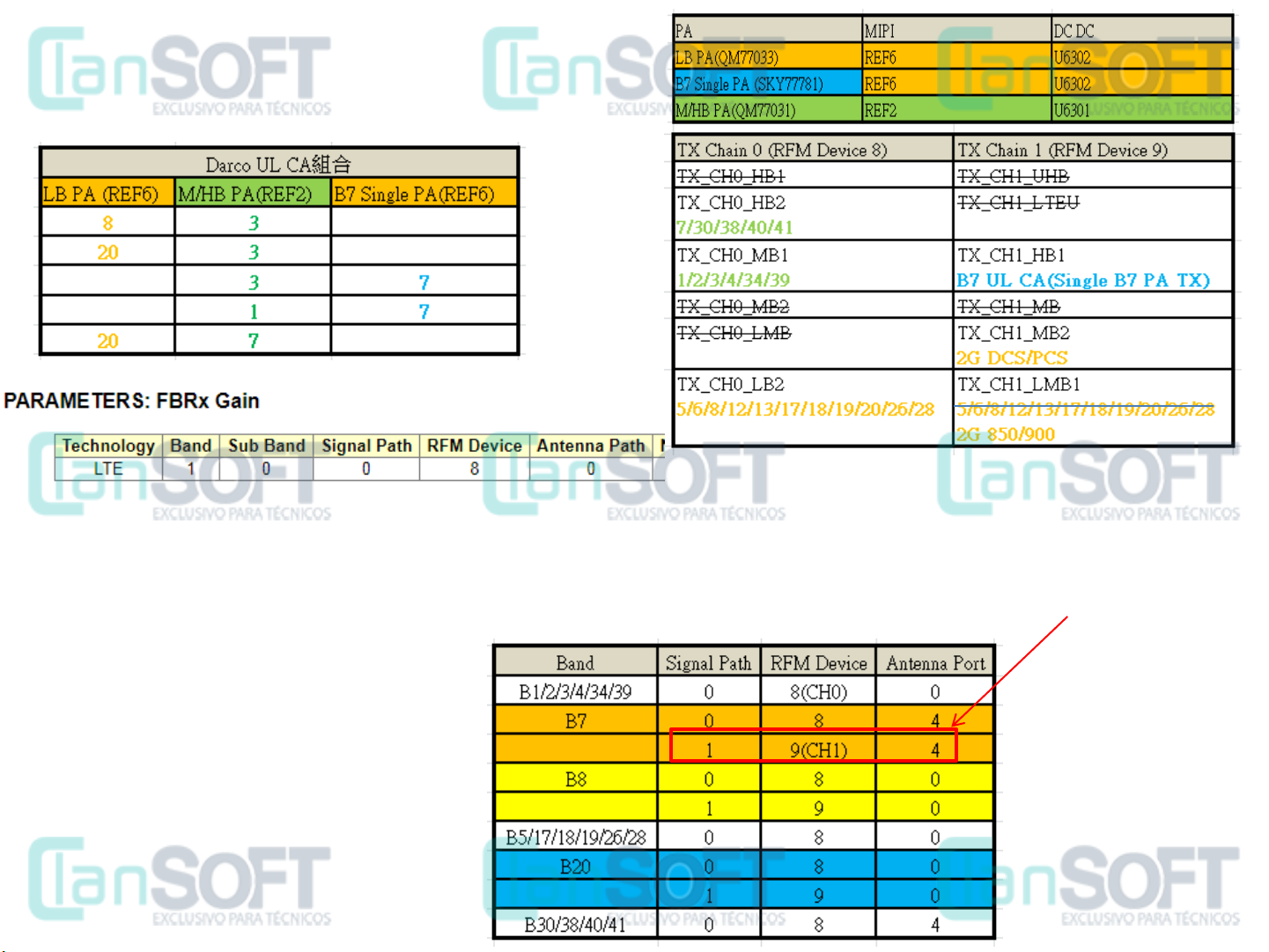

ULCA Path

1. FBRX & TX Antenna Port only have ”0” for L/M Band & “4” for H Band

2. RFM Device only have “8” for CH0 &“9” for CH1

3. according to support ULCA B7 will have two paths, one of which is B7 ULCA, which can

determine if B7 TX is abnormal

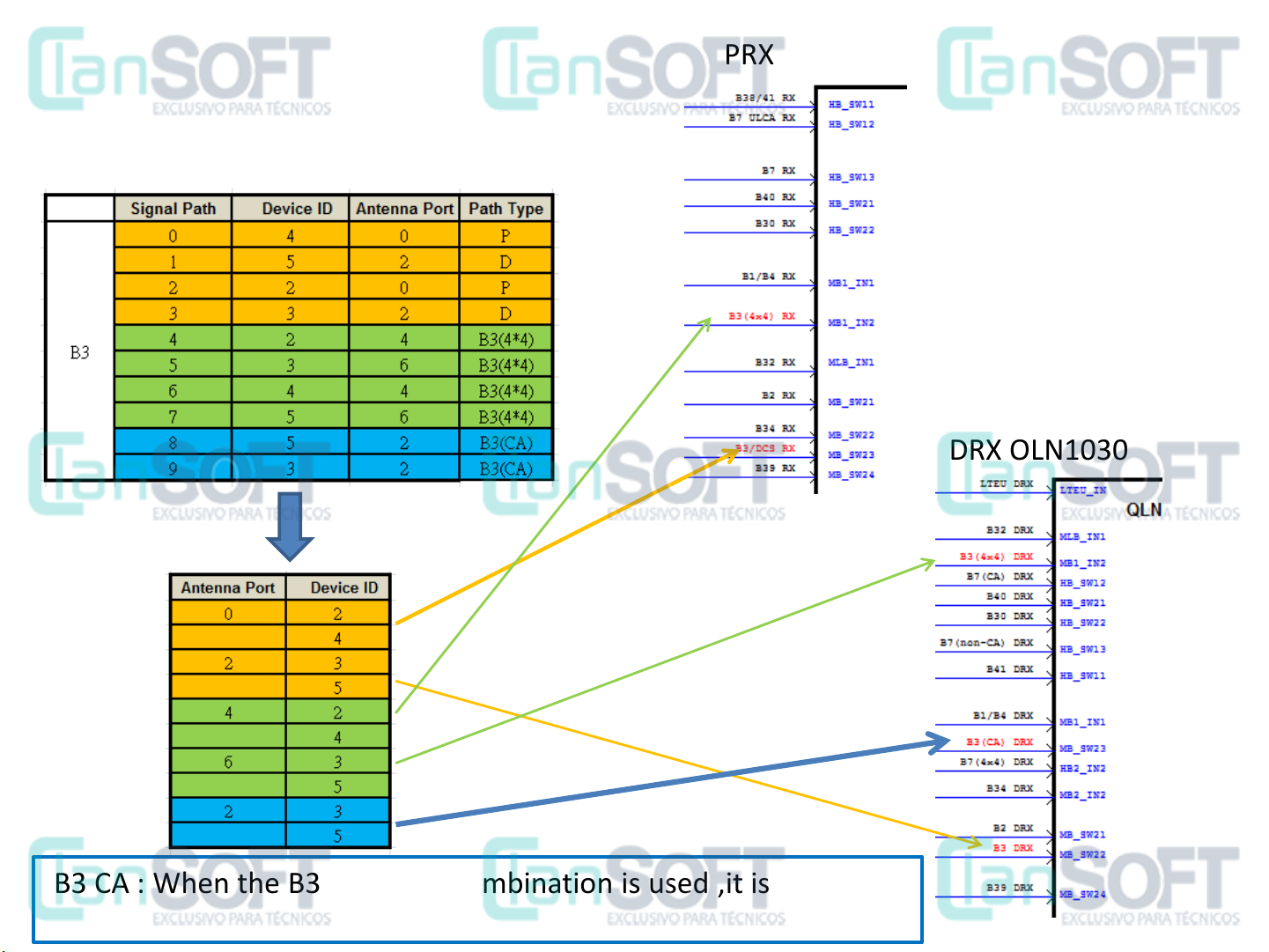

DL CA Path(II) PRX OLN1030

B3(There are 10 signal path)

DRX OLN1030

B3 CA : When the B3+B7 (4*4) combination is used ,it is use

L/MB+B7* upside antenna, so the position is "2"
