Assa Abloy eCLIQ Manuel utilisateur
DE Seite 2
EN Page 20
FR Page 40
NL Pagina 60
The global leader in
door opening solutions
Installations- und Montageanleitung
www.assaabloy.de
Installations- und Montageanleitung
PB0 0 012 00017 000 0D
DE Seite 2
EN Page 16
FR Page 30
NL Pagina 44

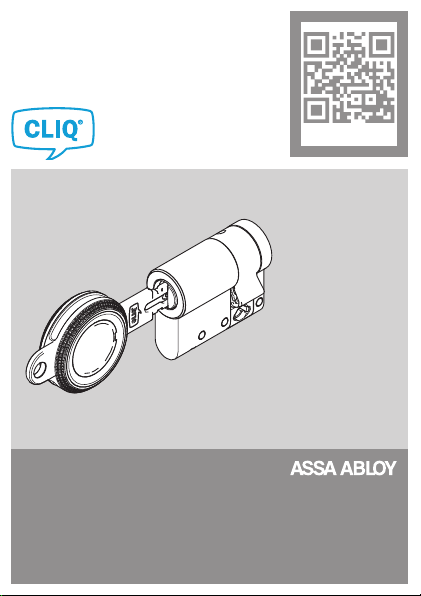

Elektronischer
Schließzylinder eCLIQ
Elektronischer
Schließzylinder
2DE
Herausgeber
ASSA ABLOY Sicherheitstechnik GmbH
Attilastraße 61-67
12105 Berlin
GERMANY
Telefon: +49 (0) 30 / 8106-0
Telefax: +49 (0) 30 / 8106-2600
Internet: www.assaabloy.de
E-Mail: berlin@assaabloy.de
Dokumentennummer, -datum
PB0 0 012 00017 000 0D 05.2016
Copyright
© 2016, ASSA ABLOY Sicherheitstechnik GmbH
Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich
geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen
Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der
ASSA ABLOY Sicherheitstechnik GmbH unzulässig und strafbar.
Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfil-
mungen und die Einspeicherung und Verarbeitung in elektronischen
Systemen.
Lesen Sie diese Anleitung vor der Benutzung sorgfältig
durch und bewahren Sie sie auf. Die Anleitung beinhaltet
wichtige Informationen zum Produkt, insbesondere zum
bestimmungsgemäßen Gebrauch, zur Sicherheit, Montage,
Benutzung, Wartung und Entsorgung.
Geben Sie die Anleitung nach der Montage an den Benutzer
und im Falle einer Weiterveräußerung mit dem Produkt
weiter.
DE
3
DE
Produktinformation.............................................. 4
Elektronischer Schließzylinder eCLIQ .................................4
Allgemein ..........................................................4
Funktion und Bedienung ............................................4
Der Elektromechanische Schließzylinder eCLIQ bietet ...............4
Hinweise ........................................................ 5
Zu dieser Anleitung...................................................5
Bedeutung der Symbole ..............................................5
Sicherheitshinweise ..................................................6
Bestimmungsgemäßer Gebrauch .....................................6
Montage ........................................................ 8
Hinweise .............................................................8
Montage des Elektronischen Schließzylinders eCLIQ .................10
Technische Daten ...............................................11
Wartung, Gewährleistung, Entsorgung ...........................13
Wartung ............................................................13
Gewährleistung .....................................................14
Entsorgung..........................................................15
Abbildungen - Figures ...........................................58
Inhaltsverzeichnis
4DE Produktinformation
Produktinformation
Elektronischer Schließzylinder eCLIQ
Allgemein
Der Elektronische Schließzylinder eCLIQ gibt den Schließvorgang frei wenn
ein Schlüssel elektronisch als berechtigt erkannt wird. Die Energieversor-
gung erfolgt über eine Knopfzelle CR2032 im Schlüssel. Kabel müssen
nicht verlegt werden.
Funktion und Bedienung
Der Schließvorgang kann durchgeführt werden, indem der Schließzylin-
der mit einem berechtigten Schlüssel betätigt wird.
Der Schlüssel muss bis zum Anschlag in den Zylinder eingeführt werden.
Ein passender und elektronisch berechtigter Schlüssel kann den Zylinder
schließen und die Tür entriegeln. Die entriegelte Tür kann durch Ziehen
am Knauf geöffnet werden.
Der Elektromechanische Schließzylinder eCLIQ bietet
∙ sicherheitsrelevante Elektronik befindet sich im Zylinderkern und im
Schlüssel,
∙ Eignung für Feuerschutztüren
∙ als Profilzylinder,
∙ Schlüssel können mit den separat erhältlichen Programmiergeräten
eCLIQ NP04 und NR01-NR03 elektronisch verwaltet werden, zum
Beispiel bei Verlust.
5
DE
Hinweise
Hinweise
Zu dieser Anleitung
Lesen Sie diese Anleitung um das Produkt sicher zu installieren, zu betrei-
ben und die zulässigen Einsatzmöglichkeiten, die es bietet, auszunutzen.
Die Anleitung gibt Ihnen auch Hinweise über die Funktion wichtiger
Bauteile.
Bedeutung der Symbole
!Warnung!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schweren
Verletzungen führen.
!Vorsicht!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
AAchtung!
Hinweis: Nichtbeachtung kann zu Materialschäden führen und die
Funktion des Produkts beinträchtigen.
IHinweis!
Hinweis: Ergänzende Informationen zur Bedienung des Produkts.
6DE Hinweise
Sicherheitshinweise
IHinweis!
Hinweis nach DIN EN 15684: Das Produkt darf in keiner Weise verändert
werden, außer in Übereinstimmung mit den in den Anweisungen
beschriebenen Änderungen.
Zusätzliche Hilfsmittel beim Schließen können den Schließzylinder
zerstören oder beschädigen: Zum Schließen dürfen keine zusätzlichen
Hilfsmittel benutzt werden, da diese den Schließzylinder zerstören oder
beschädigen können. Der Elektronische Schließzylinder eCLIQ lässt sich
leicht mit den berechtigten Schlüsseln betätigen.
Bestimmungsgemäßer Gebrauch
Der Elektronische Schließzylinder eCLIQ ist für handelsübliche Türen mit
DIN-Einsteckschlössern für Profilzylinder geeignet. Er ist für den Einsatz
im Innen - und Außenbereich in Türen auch mit hoher Begehungsfre-
quenz, entwickelt und gefertigt.
Der Elektronische Schließzylinder eCLIQ kann an Feuerschutzabschlüssen
eingesetzt werden. Beachten Sie die geltenden Bestimmungen beim Ein-
satz in Feuerschutztüren.
7
DE
Hinweise
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender
Punkte:
∙ Montagefehler,
∙ Beschädigungen am Produkt durch mechanische Überbeanspruchung,
∙ Veränderungen am Produkt ohne ausdrückliche Genehmigung durch
den Hersteller,
∙ Verwendung für andere als die in dieser Anleitung beschriebenen
Zwecke.
Begriffserklärung
Begriff Beschreibung
Schließzylinder Profilzylinder, der auch den zugehörigen Schlüssel
beinhaltet.
Profilzylinder-
ausschnitt
Ist die Öffnung, in der der Profilzylinder eingesetzt und
mit der Stulpschraube verschraubt wird.
Stulpschraube Über die Stulpschraube wird der Profilzylinder im
Einsteckschloss fixiert.
8DE Montage
Hinweise
!Vorsicht!
Prüfen auf Beschädigung: Beschädigungen an den Metallteilen
können zu Verletzungen führen. Ein beschädigter Schließzylinder ist ein
Sicherheitsrisiko. Prüfen Sie die Verpackung und den Schließzylinder auf
Beschädigungen. Ein beschädigter Schließzylinder darf nicht montiert
werden. Ein beschädigter Schlüssel darf nicht verwendet werden.
Bauaufsichtliche Vorschriften und Vorgaben einhalten: Bei Montage
des Elektronischen Schließzylinders eCLIQ müssen bauaufsichtliche Vor-
schriften eingehalten werden. Vorgaben durch den Türhersteller müssen
ebenfalls eingehalten werden.
Feuerzertifizierung beachten: Beim Einbau in eine Feuer- oder
Rauchabschlusstür, muss die Konformität der Feuerzertifizierungen aller
Türkomponenten und die Eignung des Elektronischen Schließzylinders
eCLIQ geprüft werden.
Verletzungsgefahr durch scharfe Kanten und Späne: Beim Bohren und
anderen zerspanenden Arbeiten besteht durch scharfe Kanten und Späne
Verletzungsgefahr. Schützen Sie insbesondere die Augen durch eine
geeignete Schutzbrille. Lassen Sie die Arbeiten durch eine entsprechend
geschulte Fachperson ausführen.
Montage
9
DE
Montage
AAchtung!
Arbeiten am Türblatt: Bei Arbeiten am Türblatt, wie Bohren oder Fräsen,
muss der Elektronische Schließzylinder eCLIQ und das Einsteckschloss
ausgebaut sein.
Vor eindringendem Schmutz und Spänen schützen: Der Elektronische
Schließzylinder eCLIQ kann durch eindringende Späne oder Schmutz
beschädigt werden.
Gewaltanwendung kann den Schließzylinder zerstören: Die Anwen-
dung von Gewalt, zum Beispiel Einschlagen mit einem Hammer, kann den
Schließzylinder zerstören oder beschädigen.
Verspannungsfrei einbauen: Je nach Einbausituation muss der Elekt-
ronische Schließzylinder eCLIQ verspannungsfrei eingebaut werden. Die
Stulpschraube daher nur von Hand fest anziehen.
Der Elektronische Schließzylinder eCLIQ muss in passender Größe
montiert werden: Der Elektronische Schließzylinder eCLIQ wird in meh-
reren Zylinderlängen produziert („Technische Daten“, S. 11). Prüfen
Sie vor der Montage, dass der Elektronische Schließzylinder eCLIQ die zur
Türblattdicke passende Zylinderlänge hat. Der Elektronische Schließzylin-
der eCLIQ darf innen und außen maximal 3 mm über die Beschlagsober-
fläche überstehen.
Montage und Anpassungen nach DIN EN 15684: Alle Komponenten
müssen so montiert und angepasst werden, dass die Konformität zur
DINEN 15684 sichergestellt ist.
10 DE Montage
Montage des Elektronischen Schließzylinders eCLIQ
Profilzylinder montieren
Voraussetzung: Das Einsteckschloss muss fertig montiert sein.
Beachten Sie die bebilderte Montageanleitung („Abbildungen - Figures“,
S. 58).
1 Setzen Sie den Profilzylinder in den Profilzylinderauschnitt ein.
2 Fixieren Sie den Profilzylinder mit der Stulpschraube.
3 Ziehen Sie die Stulpschraube nur von Hand fest an.
4 Prüfen Sie den Schließzylinder auf einwandfreie Funktion und
Leichtgängigkeit. Betätigen Sie dazu den Schließzylinder mehrmals
mit dem passenden Schlüssel.
9Sie haben den Profilzylinder montiert.
