Assa Abloy Emtek EMPowered Manuel utilisateur

EMPowered Motorized Touchscreen

Keypad Deadbolt

2

What’s in

the box

x3

#8-32 x 5/16”

Machine Screws

x4

#8 x 3/4”

Wood Screws

x2

#10-32 x 1-3/8”

Machine Screws

x2

#10 x 3”

Wood Screws

AA x4

BatteriesSecurity Plate

Strike Plate

Battery

Cover

Mounting

Plate

Interior

Escutcheon

Deadbolt Latch

2-3/8”

Deadbolt Latch

2-3/4”

3

Door Prep

Door Jamb Prep

2-3/8” or 2-3/4” Backset

2-1/8” Diameter Bore

1/8” Deep

2-1/4”

1”

1” Diameter Edge Bore

2-3/4"

3/16” Deep

2-3/4”

1-1/8”

3/4”

1-1/4”

1-1/4” Deep

4

Install Latch & Strike Plate

!

Bolt must be in retracted

(unlocked) position. Note

horizontal orientation of

mechanism.

1

x2

x4

Note: Use only the

supplied latch for proper

functionality.

!

5

Install Touchscreen Escutcheon

2

Outside of the door Inside of the door

6

Install Interior Mounting Plate

3

Loosen screw to

remove cover.

x2

7

Connect the Cable Assembly

4

8

Install Interior Escutcheon

5

x3

See comment about

reset button on page

16, “Resetting Lock to

Factory Default.”

9

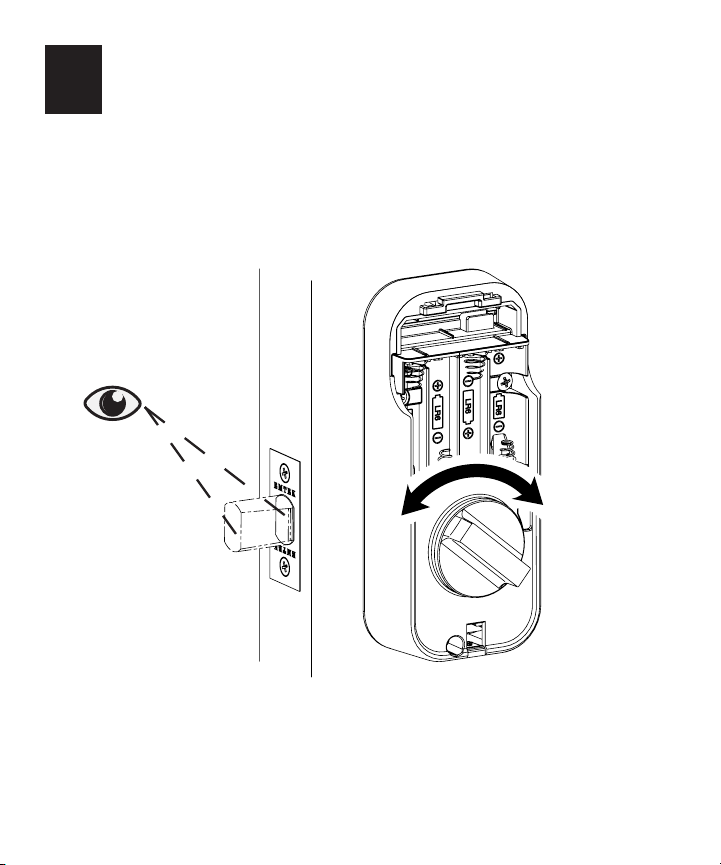

Testing Operation

6

10

!

Bolt must be in retracted

(unlocked) position

before installing batteries.

Install Batteries

7
