Arrow Storage Products CPH122007 Instructions d'utilisation

www.arrowsheds.com

Customer Service:

1-800-851-1085 or

[email protected]

BUILDING DIMENSIONS

12’ x 20’

Nominal Size

Gloves must be worn

at all times to reduce

risk of injury!

Size rounded off to the nearest foot

* See Inside for Detailed Safety Information.

Owner’s Manual

& Assembly Guide

01FT

723620618

†

Base

Size

156” x 252”

396 cm x 640 cm

Exterior Dimensions

(Roof Edge to Roof Edge)

Width Depth Height

Interior Dimensions

Width Depth Height

Entrance

Height

Width (max)

Height

(min)

Approx.

Size

Storage

Area

12’ x 20’ 234 Sq. Ft. 1792 Cu. Ft. 146” 237” 102” 142” 237” 100” 142” 100” 82”

3,7 m x 6,1 m 21,7 m250,8 m3371 cm 602 cm 259 cm 361 cm 602 cm 254 cm 361 cm 254 cm 208 cm

†

Model No. CPH122007 CPH122007EU

CPHC122007 CPHC122007EU

02BQ

DIMENSIONS DU COFFRE

* Voir les informations de sécurité détaillées à l’intérieur.

Toujours porter des

gants pour réduire le

risque de blessure !

attention

bords coupants

Manuel de l’utilisateur et

guide d’assemblage

DIMENSIONES DE LA UNIDAD

* Consulte en el interior para obtener la seguridad de información detallada.

Se deben usar guantes

en todo momento para

reducir el riesgo de

lesiones.

precaución

bordes ﬁ losos

Manual del propietario

e instrucciones de ensamblaje

ABMESSUNGEN

* Detaillierte Sicherheitsinformationen im Inneren.

Zur Verringerung der

Verletzungsgefahr

müssen stets Handschuhe

getragen werden!

Vorsicht

scharfe Kanten

Pflege- &

Montageanleitung

Dimensions extérieures

(de rebord d’abattant à rebord d’abattant)

Largeur Profondeur Hauteur

Dimensions intérieures

Largeur Profondeur Hauteur

Entrée

Hauteur

Largeur

(max)

Hauteur

(min)

Taille

approx.

Zone

d’entreposage

12’ x 20’ 234 Sq. Ft. 1792 Cu. Ft. 146” 237” 102” 142” 237” 100” 142” 100” 82”

3,7 m x 6,1 m 21,7 m250,8 m3371 cm 602 cm 259 cm 361 cm 602 cm 254 cm 361 cm 254 cm 208 cm

Dimensiones exteriores

(borde a borde del techo)

Ancho Profundidad Altura

Dimensiones interiors

Ancho Profundidad Altura

Entrada

Altura

Ancho (máximo)

Altura

(mínimo)

Tamaño

aprox.

Área de

almacenaje

12’ x 20’ 234 Sq. Ft. 1792 Cu. Ft. 146” 237” 102” 142” 237” 100” 142” 100” 82”

3,7 m x 6,1 m 21,7 m250,8 m3371 cm 602 cm 259 cm 361 cm 602 cm 254 cm 361 cm 254 cm 208 cm

Außenabmessungen

(Dachkante zu Dachkante)

Breite Tiefe Höhe

Innenabmessungen

Breite Tiefe Höhe

Eingang

Höhe

Breite (maximal)

Höhe

(Minimum)

Ungefähre

Größe

Lagerﬂ äche

12’ x 20’ 234 Sq. Ft. 1792 Cu. Ft. 146” 237” 102” 142” 237” 100” 142” 100” 82”

3,7 m x 6,1 m 21,7 m250,8 m3371 cm 602 cm 259 cm 361 cm 602 cm 254 cm 361 cm 254 cm 208 cm

Angaben auf ganze Fuß gerundet

†

Las medidas están redondeadas en pies

†

Dimension arrondie au pied le plus proche

†

156” x 252”

396 cm x 640 cm

Taille de

la base

Tamaño

básico 156” x 252”

396 cm x 640 cm

Bodenabmessungen

156” x 252”

396 cm x 640 cm

†

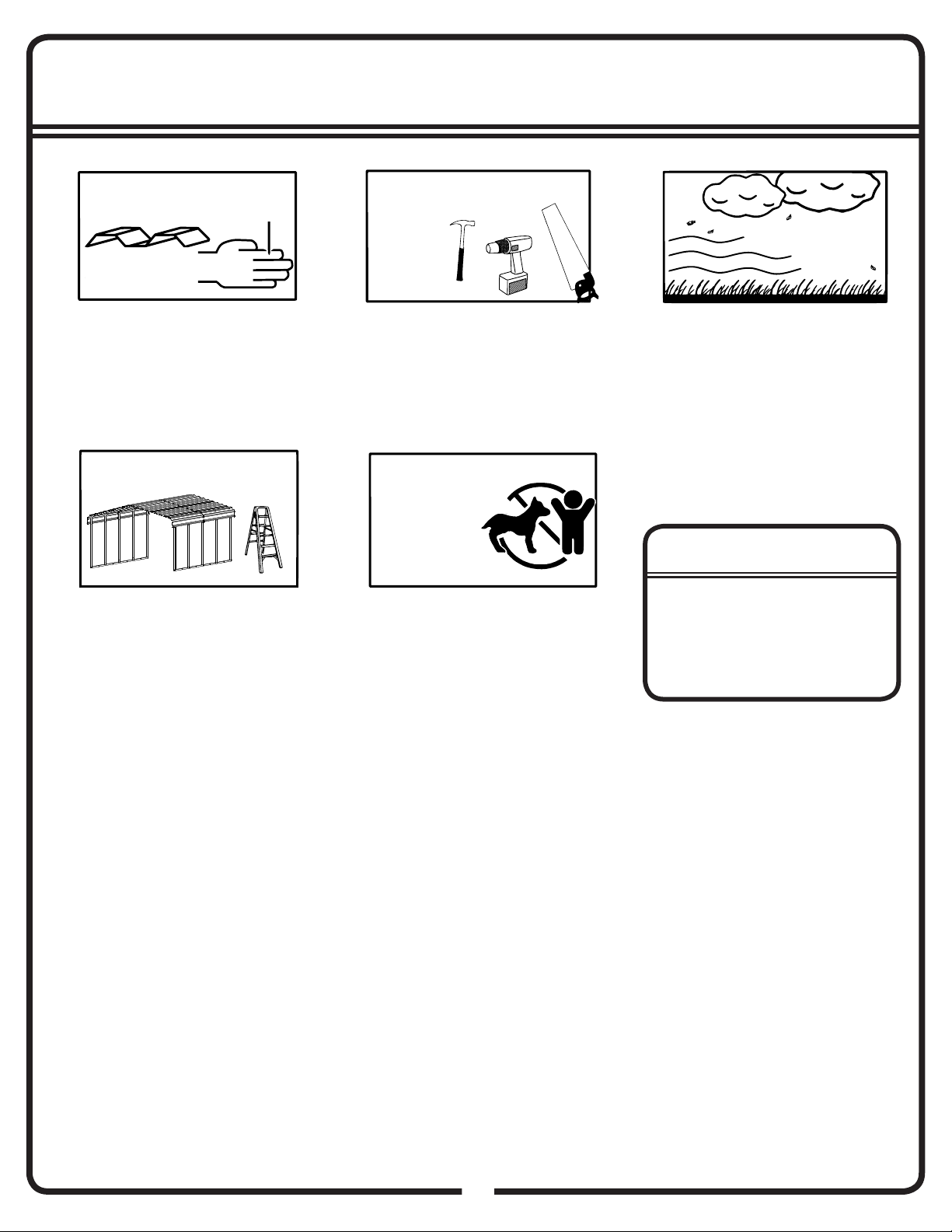

SAFETY & MAINTENANCE

Safety precautions MUST be followed at all times throughout the construction of your building!

Care must be taken when handling

various pieces of your building since

many contain sharp edges. Please

wear work gloves, eye protection and

long sleeves when assembling or

performing any maintenance on your

building.

Practice caution with the tools being

used in the assembly of this building.

Be especially familiar with the

operation of all power tools.

Keep children and pets away from the

worksite during construction and until

the building is completely assembled.

This will help avoid distractions and

any accidents which may occur.

NEVER concentrate your weight on

the roof of the building. When using

a step ladder make sure that it is

fully open and on even ground before

climbing on it.

Do NOT attempt to assemble your

building on a windy day. The large

panels can catch the wind like a “sail”,

causing them to be whipped around

making construction difﬁ cult and

unsafe.

Do NOT attempt to assemble your

building before double checking that

you have all the parts indicated on the

parts list as well as all hardware. Any

building left partially assembled may be

seriously damaged by even light winds.

IMPORTANT NOTE ON

ANCHORING

• Your building MUST be anchored to

prevent wind damage. See anchoring

page for more info.

• You must also have a temporary

anchoring system in place in case you

need to take a break from assembly.

03BQ

Exterior Care:

For a long lasting ﬁ nish, clean and wax the exterior surface. We recommend washing with a mild soap solution. DO NOT use power washing

to clean your shed. Using a spray automotive type wax periodically on the exterior is highly recommended if you are in a high humidity or

coastal climate region.

Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage. Corrosive chemicals

such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces immediately. Rust caused by chemical

damage is not covered by the warranty.

Rust protection precautions may help to stop rust from developing, or stop it quickly as soon as it appears.

• Avoid nicking or scraping the coating surface, inside and out.

• Keep roof and base perimeter free of debris and leaves which may accumulate and retain moisture. These can do double damage since

they give off acid as they decay.

• Touch up scrapes or nicks and any area of visible rust as soon as possible. Make sure the surface is free of moisture, oils, dirt or grime and

then apply an even ﬁ lm of high quality touch-up paint.

• Various paint manufacturers provide products for rust treatment and coverage. If surface rust does appear on your shed we recommend

treating those areas as soon as possible, following the paint supplier of your choice instructions.

• Our customer service department can provide the paint tinting formula for matching the color of your shed. We also have touch-up paint

available for repairing small nicks and scratches.

Roof: Keep the roof clear of leaves and snow. Heavy amounts of snow on the roof can damage the building making it unsafe to enter.

Fasteners: Regularly check fasteners and retighten as necessary.

General: Wash off inked part numbers on coated panels with soap and water.

Please note, Manufacturer cannot be held responsible for any consequences due to buildings that are not installed per these instructions, or

for damage due to weather conditions or acts of God.

Keep these assembly instructions and owner’s manual for future reference.

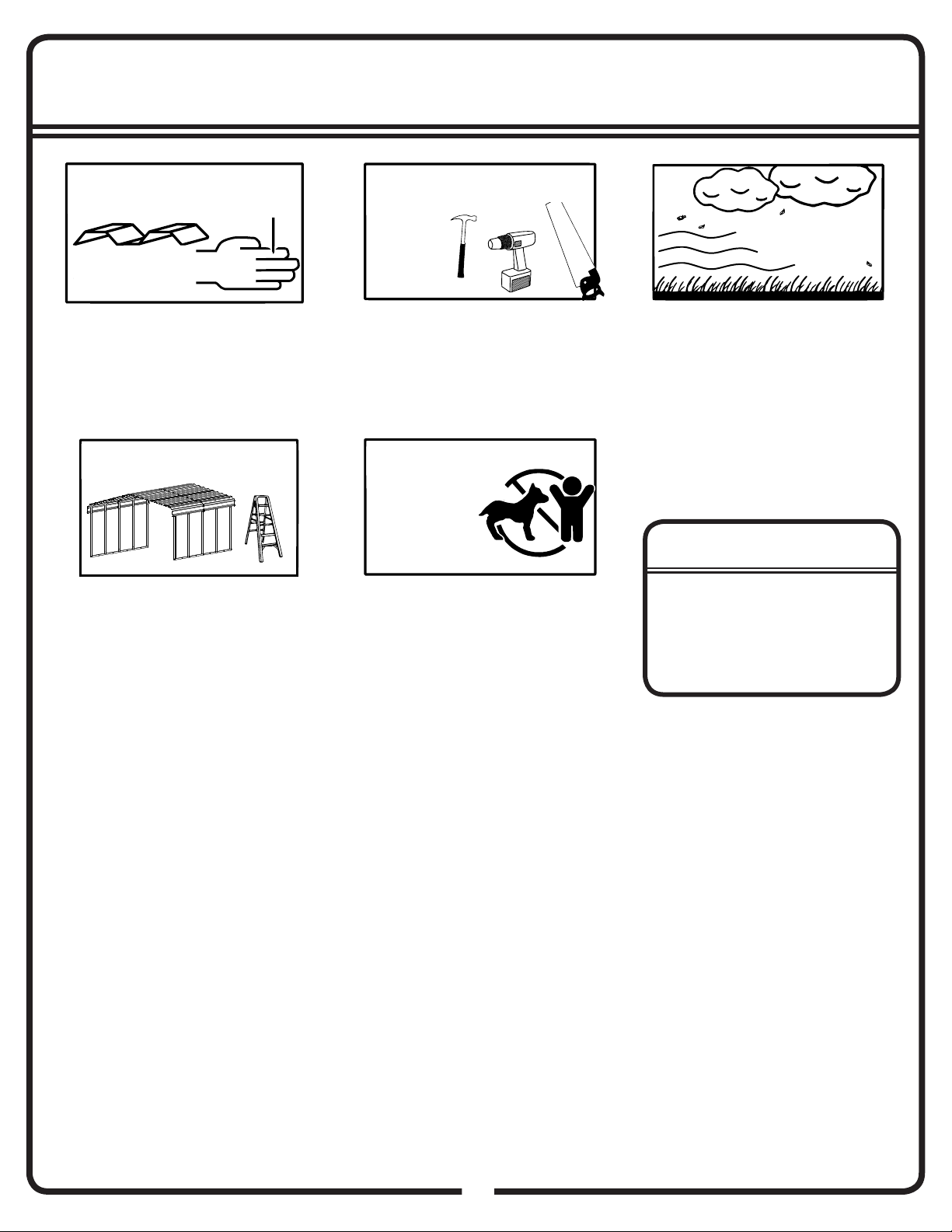

MESURES ET ENTRETIEN

Les mesures de précaution doivent IMPÉRATIVEMENT être respectées en permanence tout au long du montage de l’abri.

Faire preuve de précaution pour

manipuler les différentes pièces de

l’abri car elles présentent de nombreux

bords coupants. Veiller à porter

des gants de travail, une protection

oculaire et des manches longues

pour l’assembler ou effectuer toute

opération d’entretien sur l’abri.

Utiliser avec précaution l’outillage

nécessaire pour l’assemblage de

l’abri. En particulier, veiller à bien

savoir comment fonctionnent tous les

outils électriques.

Tenir les enfants et les animaux

domestiques à l’écart du chantier

durant la construction et jusqu’à

ce que l’abri soit complètement

assemblé. Cela évite les distractions

et les accidents potentiels.

NE JAMAIS concentrer son propre

poids sur le toit de l’abri. Si un

escabeau est utilisé, vériﬁ er qu’il est

entièrement ouvert et sur un sol de

niveau avant d’y monter.

Ne PAS tenter d’assembler l’abri en

présence de vent. Les grands panneaux

peuvent se comporter comme une

voile et « battre » au vent, rendant la

construction difﬁ cile et dangereuse.

Ne PAS tenter d’assembler l’abri avant

d’avoir vériﬁ é la présence de toutes les

pièces ﬁ gurant dans la liste des pièces

ainsi que de toute la visserie. Tout abri

laissé partiellement assemblé peut être

gravement endommagé par des vents

même légers.

NOTE IMPORTANTE SUR

L’ANCRAGE

• L’abri doit IMPÉRATIVEMENT être

ancré pour éviter les dommages par

le vent. Voir les informations à la page

Options d’ancrage.

• Prévoir également un système d’ancrage

provisoire s’il est nécessaire d’effectuer

une pause durant l’assemblage.

FR-03BQ

Exterior Care:

Pour assurer la durabilité de la ﬁ nition, nettoyer et cirer la surface extérieure. Il est conseillé de la laver avec une solution de savon doux. NE

PAS utiliser de jet sous haute pression pour nettoyer l’abri. Dans les climats très humides ou côtiers, il est fortement conseillé de vaporiser

une cire de type automobile sur l’extérieur à intervalles réguliers.

Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour l’entreposage de

produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et herbicides doivent immédiatement

être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits chimiques n’est pas couverte par la garantie.

Des mesures de protection contre la rouille peuvent empêcher l’apparition de la rouille ou l’arrêter rapidement lorsqu’elle apparaît.

• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.

• Nettoyer le toit et le pourtour de la base de tous débris et feuilles mortes susceptibles de s’accumuler et de retenir l’humidité. Le dommage

peut être double, car la décomposition de ces déchets dégage de l’acide.

• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible. S’assurer que la surface ne présente pas

d’humidité, d’huile, de saleté ou de crasse puis appliquer une couche de peinture de retouche de haute qualité.

• Divers fabricants de peinture proposent des produits de traitement et de couverture de la rouille. Si de la rouille apparaît sur la surface de

l’abri, il est conseillé de la traiter dès que possible, conformément aux instructions fournies avec la peinture choisie.

• Notre service à la clientèle peut fournir la formule de mise à la teinte de la peinture correspondant à la couleur de l’abri. Nous proposons

également des peintures de retouche pour réparer les petites entailles et égratignures.

Toit: Nettoyer toute accumulation de neige et de feuilles sur le toit. Les lourdes quantités de neige sur le toit peuvent endommager l’abri

et rendre son accès dangereux.

Visserie: Contrôler régulièrement les visserie et les resserrer comme il se doit.

Généralités: Effacer avec de l’eau et du savon les numéros de référence imprimés sur les panneaux peints.

Remarque : le fabricant décline toute responsabilité pour les conséquences d’un assemblage de l’abri non conforme à ces instructions ou

pour les dommages liés aux intempéries ou aux catastrophes naturelles.

Conserver ces instructions d’assemblage et le manuel de l’utilisateur pour toute référence ultérieure.

bords coupants toujours veiller à la sécurité

de l’outillage

attention au

vent

sur le toit

ne jamais concentrer de poids pas d’enfants ni

d’animaux sur le

chantier

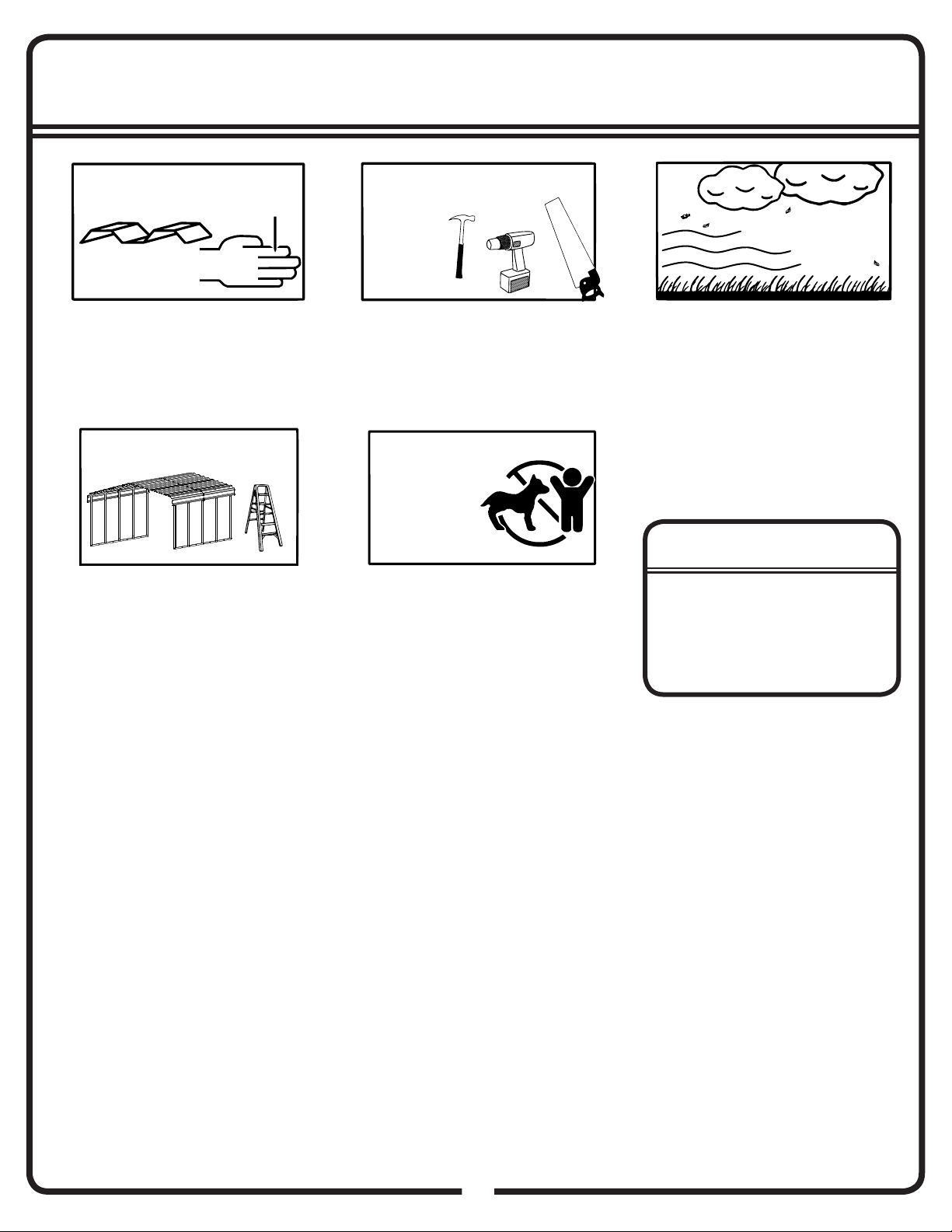

SEGURIDAD Y CONSERVACIÓN

En todo momento, se DEBEN respetar las precauciones de seguridad durante la construcción de la estructura.

Tenga cuidado al manipular las

diferentes piezas de la estructura

ya que pueden tener bordes ﬁ losos.

Utilice guantes de trabajo, protección

para los ojos y mangas largas cuando

monte la estructura o realice cualquier

tarea de mantenimiento en esta.

Tenga cuidado con las herramientas

utilizadas en el montaje de esta

estructura. Debe estar especialmente

familiarizado con la operación de

todas las herramientas mecánicas.

No permita entrar a niños ni animales

domésticos en el lugar de trabajo

durante la construcción y hasta que

la estructura esté completamente

montada. Esto ayudará a evitar

distracciones y cualquier accidente

que pueda producirse.

NUNCA concentre su peso en el

techo de la estructura. Cuando utilice

una escalera de mano, asegúrese de

que esté completamente abierta y en

terreno nivelado antes de subirse.

NO trate de montar la estructura en un día

ventoso. Los paneles grandes pueden

atrapar el viento como una “vela”, lo que

hace que sean llevados por el viento, lo

que, a su vez, hace que la construcción

sea difícil e insegura.

NO trate de montar la estructura antes

de veriﬁ car que tenga todas las piezas

indicadas en la lista de piezas y los

accesorios para montaje. Cualquier

estructura sin terminar puede ser dañada

seriamente incluso por vientos ligeros.

NOTA IMPORTANTE

SOBRE EL ANCLAJE

• La estructura DEBE estar anclada para

evitar daños por vientos. Consulte la

página sobre anclaje para obtener más

información.

• Además debe tener un sistema de

anclaje provisorio en caso de que necesite

descansar durante el montaje.

SP-03BQ

Protección exterior:

Para un acabado de larga duración, limpie la superﬁ cie exterior y coloque cera para automóviles. Le recomendamos que la lave con una

solución de jabón suave. NO utilice hidrolavadora para limpiar el cobertizo. Se recomienda ﬁ rmemente utilizar periódicamente una cera para

automóviles en aerosol en el exterior si se encuentra en una región de clima costero o de mucha humedad.

Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento de químicos o

combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y herbicidas, de las superﬁ cies

interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.

Las precauciones de protección contra el óxido pueden ayudarlo a evitar que se desarrolle óxido o a detenerlo tan pronto aparezca.

• Evite dañar o raspar la capa protectora, por dentro y por fuera.

• Mantenga el techo y el perímetro de la base sin desechos y hojas que podrían acumularse y retener la humedad. Estos pueden causar daño

doble porque emiten ácido mientras se descomponen.

• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible. Asegúrese de que el exterior no tenga

humedad, aceites o mugre y entonces aplique una capa pareja de pintura para retoques de alta calidad.

• Varios fabricantes de pintura ofrecen productos para el tratamiento y la cobertura de óxido. Si aparece óxido en la superﬁ cie del cobertizo,

le recomendamos que trate dichas áreas lo antes posible, siguiendo las instrucciones del proveedor de pintura de su elección.

• Nuestro departamento de servicio de atención al cliente puede ofrecerle la fórmula del color de pintura para que coincida con el color del

cobertizo. Además tenemos pintura para retoques disponible para reparar pequeñas muescas o rayones.

Techo: Mantenga el techo sin hojas y nieve. Grandes cantidades de nieve en el techo pueden dañar la estructura haciéndola insegura.

Cierres: Inspeccione la estructura con frecuencia para determinar si hay cierres sueltos y ajustarlos de nuevo si es necesario.

General: Lave los números de piezas grabados con tinta en los paneles con revestimiento usando agua y jabón.

Tenga en cuenta que el fabricante no puede ser responsable de ninguna consecuencia a causa de estructuras que no hayan sido instaladas

conforme estas instrucciones o por daños ocasionados por el clima o actos de Dios.

Conserve estas instrucciones de montaje y el manual del propietario para referencia futura.

bordes ﬁ losos

siempre practique la

seguridad de herramientas

correcta tenga cuidado

con el viento

no permita entrar a

niños ni animales

domésticos

en el lugar

de trabajo

el techo

no concentre peso en

SICHERHEIT UND INSTANDHALTUNG

Die Sicherheitsmaßnahmen MÜSSEN jederzeit befolgt werden, während Ihr Schuppen montiert wird!

Verschiedene Teile Ihres Schuppens

müssenvorsichtiggehandhabtwerden,

denn viele haben scharfe Kanten.

Bitte tragen Sie Arbeitshandschuhe,

Schutzbrille und langärmelige

Kleidung, wenn Sie Ihren Schuppen

montieren oder instand halten.

Gehen Sie mit den Werkzeugen,

mit denen Sie diesen Schuppen

montieren, vorsichtig um. Machen Sie

sich insbesondere mit der Bedienung

aller Elektrowerkzeuge vertraut.

Halten Sie Kinder und Haustiere

während der Montage und bis der

Schuppen vollständig aufgestellt

ist vom Aufstellplatz fern. Dies

hilft, Ablenkungen und damit

einhergehende Unfälle zu verhindern.

Belasten Sie das Dach des Schuppens

NIEMALS punktuell mit Ihrem Gewicht.

Vergewissern Sie sich bei Gebrauch

einer Stehleiter, dass sie vollständig

aufgeklappt ist und auf ebenerdig

steht, bevor Sie sie besteigen.

Versuchen Sie NICHT, Ihren Schuppen an

einem windigen Tag aufzustellen. Die großen,

ﬂ ächigen Bauteile könnten wie ein Segel vom

Wind erfasst und herumgeschleudert werden,

was die Aufstellarbeiten erschwert und

gefährlich macht.

Versuchen Sie NICHT, Ihren Schuppen

zu montieren, bevor Sie sich nochmals

vergewisserthaben, dass SiealleinderTeileliste

aufgeführten Teile sowie alle Kleinteile haben.

Ein nur teilweise montiert zurückgelassener

Schuppen kann bereits durch leichten Wind

schwer beschädigt werden.

WICHTIGER HINWEIS ZUR

VERANKERUNG

• Ihr Schuppen MUSS verankert werden,

um Schäden durch Wind zu verhindern.

Näheres entnehmen Sie bitte der

Verankerungsseite.

• Sie brauchen ein vorübergehendes

Verankerungssystem, falls Sie während der

Montage eine Pause machen möchten.

GE-03BQ

Außenpﬂ ege:

Damit Sie lange Freude an Ihrem Schuppen haben, sollten die Außenﬂ ächen gereinigt und gewachst werden. Wir empfehlen, sie mit einer

milden Seifenlauge abzuwaschen. Reinigen Sie Ihren Schuppen NICHT mit dem Hochdruckreiniger. Wenn Sie in einem Klima mit hoher

Luftfeuchtigkeit oder in einer Küstenregion wohnen, empfehlen wir Ihnen dringend, regelmäßig ein Autowachs zum Aufsprühen zu verwenden.

Brennbare und ätzende Stoffe müssen in luftdichten Behältern gelagert werden, die zur Lagerung von Chemikalien und/oder Brennstoffen

vorgesehen sind. Ätzende Chemikalien wie z. B. Dünger, Insektenvernichter und Unkrautvernichter sollten sofort von den Innen- und

Außenﬂ ächen abgewischt werden. Durch die Lagerung von Chemikalien entstandener Rost wird nicht von der Gewährleistung abgedeckt.

Rostschutzmaßnahmen können helfen zu verhindern, dass Rost entsteht, oder ihn schnell aufhalten, sobald er auftritt.

• Vermeiden Sie es, die Oberﬂ ächenbeschichtung an der Innen- und Außenseite zu beschädigen oder zu verkratzen.

• Halten Sie das Dach und den Bodenbereich stets frei von Verunreinigungen und Blättern, denn dort kann sich Feuchtigkeit ansammeln und

gespeichert werden. Blätter können doppelt schädlich sein, denn sie geben beim Verrotten Säure ab.

• Bessern Sie Kratzer oder Beschädigungen und alle Bereiche mit sichtbarem Rost so schnell wie möglich aus. Achten Sie darauf, dass

die Oberﬂ äche frei von Feuchtigkeit, Ölen, Schmutz oder Dreck ist und tragen Sie dann eine gleichmäßig dicke Schicht eines hochwertigen

Ausbesserungslacks auf.

• Verschiedene Lackhersteller bieten Produkte zur Rostbehandlung und abdeckung an. Falls Oberﬂ ächenrost an Ihrem Schuppen erscheint,

empfehlen wir, diese Bereiche so schnell wie möglich unter Befolgung der Anweisungen des Lackherstellers Ihrer Wahl zu behandeln.

• Unsere Kundendienstabteilung kann Ihnen die Farbmischformel für die Farbe Ihres Schuppens geben. Wir haben auch Ausbesserungslack

zum Ausbessern kleiner Beschädigungen und Kratzer.

Dach: Halten Sie das Dach frei von Blättern und Schnee. Hohe Schneelasten auf den Dach können den Schuppen beschädigen und es

gefährlich machen, ihn zu betreten.

Verschlüsse: Verschlüsse regelmäßig prüfen und ggf. nachziehen.

Allgemeines: Waschen Sie aufgedruckte Teilenummern auf lackierten Blechen mit Wasser und Seife ab.

Bitte beachten Sie, dass der Hersteller weder für die Folgen haftet, wenn ein Geräteschuppen nicht nach dieser Anleitung aufgestellt wurde,

noch für Schäden aufgrund der Witterung oder höherer Gewalt.

Bewahren Sie diese Pﬂ ege- und Montageanleitung zum Nachschlagen auf.

scharfe Kanten stets vorsichtig mit

Werkzeug umgehen

Gefahr durch

Wind

Kinder und

Haustiere von

der Baustelle

fernhalten

belasten

Dach nicht punktuell

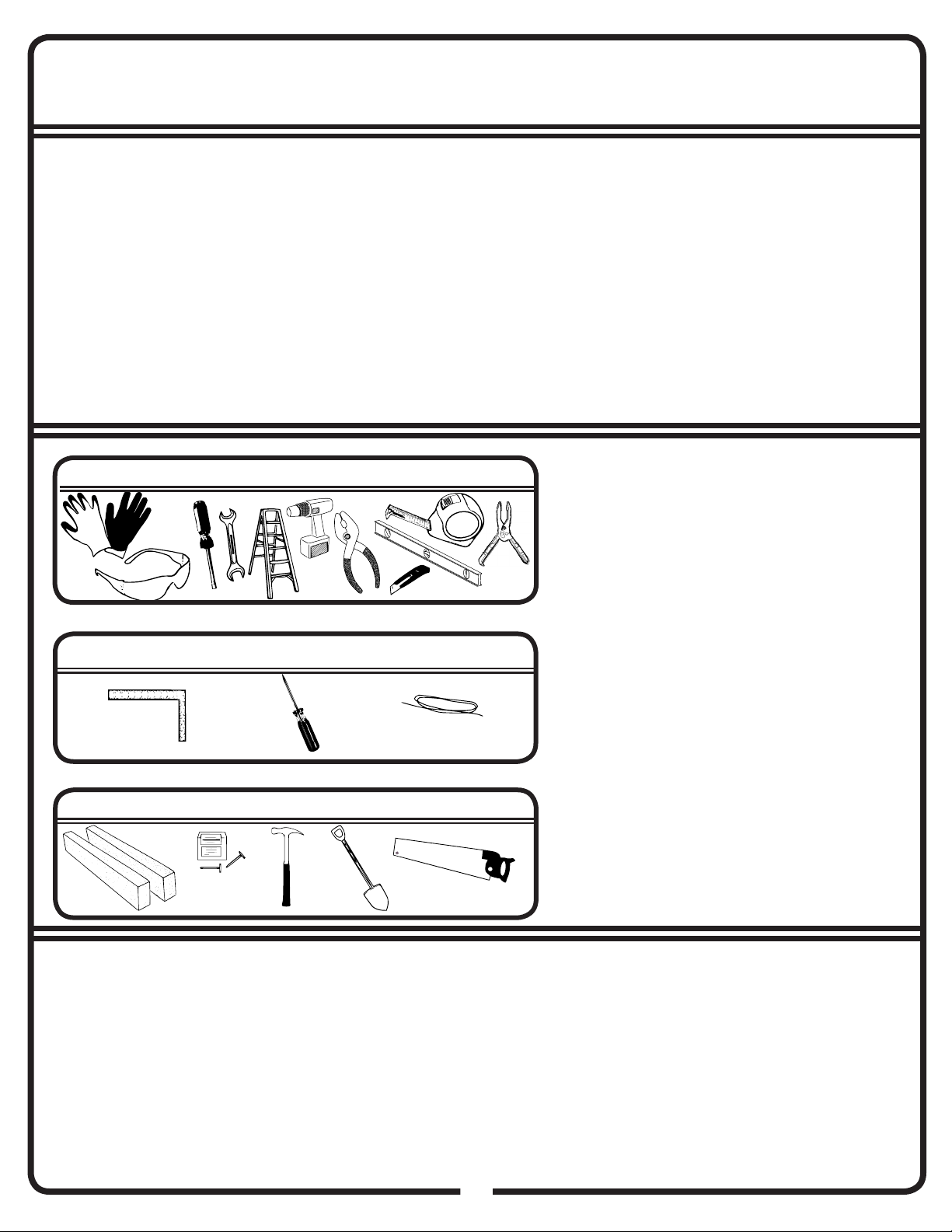

ASSEMBLY TIPS &TOOLS

How to Select and Prepare Your Building Site: Before you start to assemble your

building, you will want to decide on a good location. The best location is a level area with good drainage.

• Allow enough working space so it is not difﬁ cult to move parts into position for assembly. Also, there needs to be enough

space outside the building to be able to fasten the panel screws from the outside.

• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.

Watch the Weather Closely: Be sure the day you choose to install your building is dry and calm.

Do NOT attempt to assemble your building on a windy day. Be careful on wet or muddy ground.

Use Teamwork: Two or more people are required to assemble your building. One person can hold

the parts or panels in place while the other person fastens them together and handles the tools. This

makes the process of assembling your building faster and safer.

Tools and Materials: Here is a list of some basic tools and materials you will need to assemble

your building. Decide which method of anchoring and the type of base you will use to make a complete

list of the materials you will need.

• Work Gloves

• Safety Glasses

• Nut Driver or Wrench

• Step Ladder 8’

• Power Drill (Cordless, Variable Speed)

• Pliers

• Utility Knife or Scissors

• Carpenter’s Level

• Tape Measure

• Clamp

• Square

• String (for squaring the frame)

• Awl (to align holes)

• Lumber and/or Concrete

• Hammer and Nails

• Spade or Shovel

• Hand Saw or Power Saw

RECOMMENDED TIME SAVERS

BASE PREPARATION TOOLS

07BQ

WHAT YOU NEED

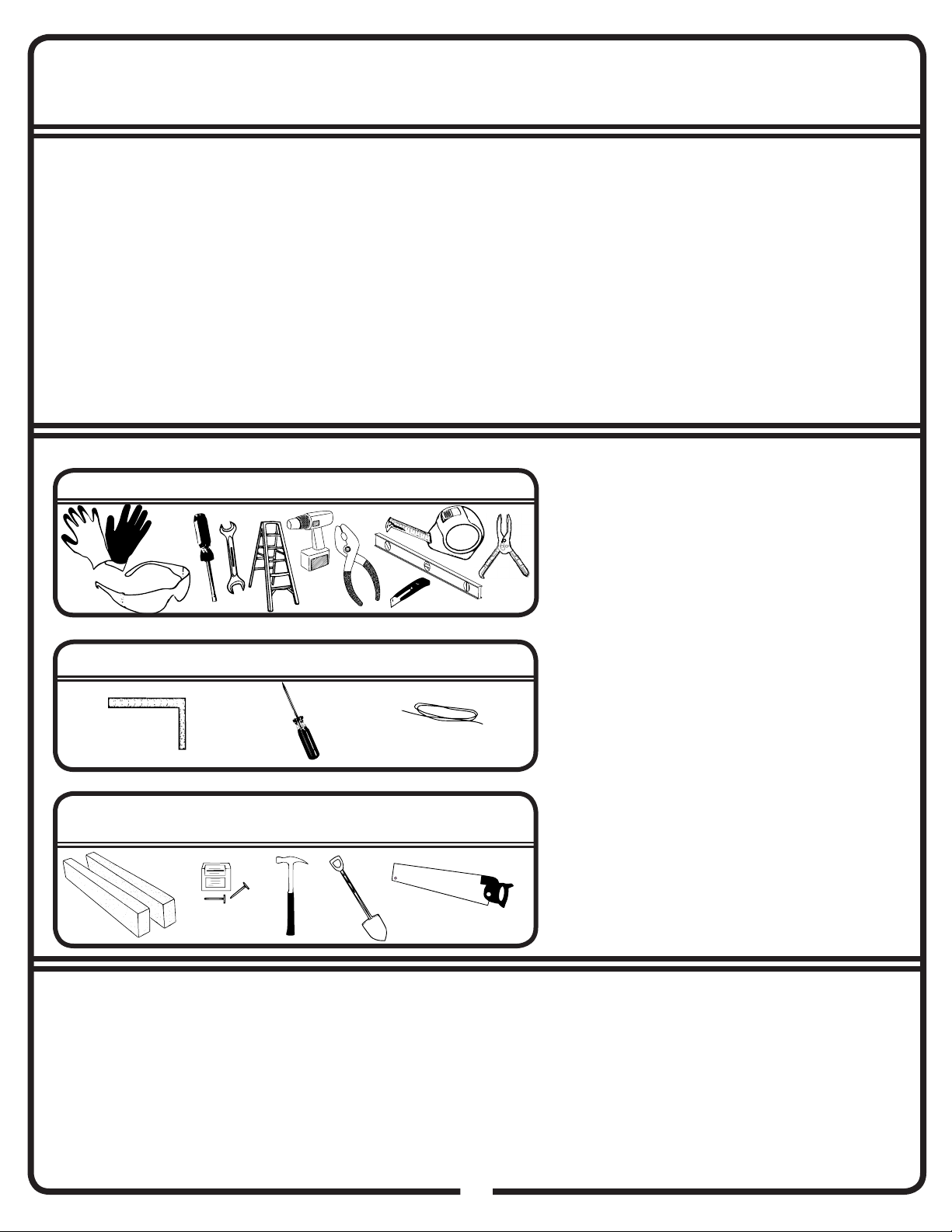

CONSEILS ET OUTILS D’ASSEMBLAGE

Comment sélectionner et préparer l’emplacement pour l’abri : Avant de commencer à

assembler l’abri, il convient de choisir un bon emplacement. Le meilleur emplacement sera une surface

de niveau à bon drainage.

• Prévoir un espace de travail sufﬁ sant aﬁ n de pouvoir déplacer les pièces sans difﬁ culté. S’assurer qu’il y a sufﬁ samment

de place pour ouvrir complètement les portes. De même, il doit y avoir assez d’espace autour de l’abri pour

pouvoir serrer les vis des panneaux depuis l’extérieur.

• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage

doit être prêt à l’emploi.

Suivre la météo avec attention : Veiller à choisir un jour sec et calme pour le montage de l’abri.

Ne PAS tenter d’assembler l’abri en présence de vent. Faire preuve de prudence sur les sols mouillés

ou boueux.

Travailler en équipe : Deux personnes ou plus sont nécessaires pour assembler l’abri. Une personne

peut tenir les pièces ou panneaux en place pendant que l’autre les attache et utilise les outils. Le processus

d’assemblage de l’abri en sera plus rapide et plus sécuritaire.

Outils et matériels : La liste ci-dessous indique certains des outils et matériels de base nécessaires

pour l’assemblage de l’abri. Choisir la méthode d’ancrage et le type de base à utiliser pour compléter la

liste du matériel nécessaire.

• Gants de travail

• Lunettes de sécurité

• Tourne-écrou ou clé

• Escabeau 8’

• Perceuse électrique (sans ﬁ l, vitesse

variable)

• Pince

• Couteau utilitaire ou ciseaux

• Niveau de charpentier

• Ruban à bulles

• Serrar

• Équerre

• Ficelle (pour mettre le cadre d’équerre)

• Poinçon (pour aligner les trous)

• Bois de construction et/ou béton

• Marteau et clous

• Bêche ou pelle

• Scie à main ou scie électrique

FR-07BQ

CE QU’IL VOUS FAUT (NON FOURNI)

POUR GAGNER DU TEMPS

OUTILS DE PRÉPARATION DE LA BASE

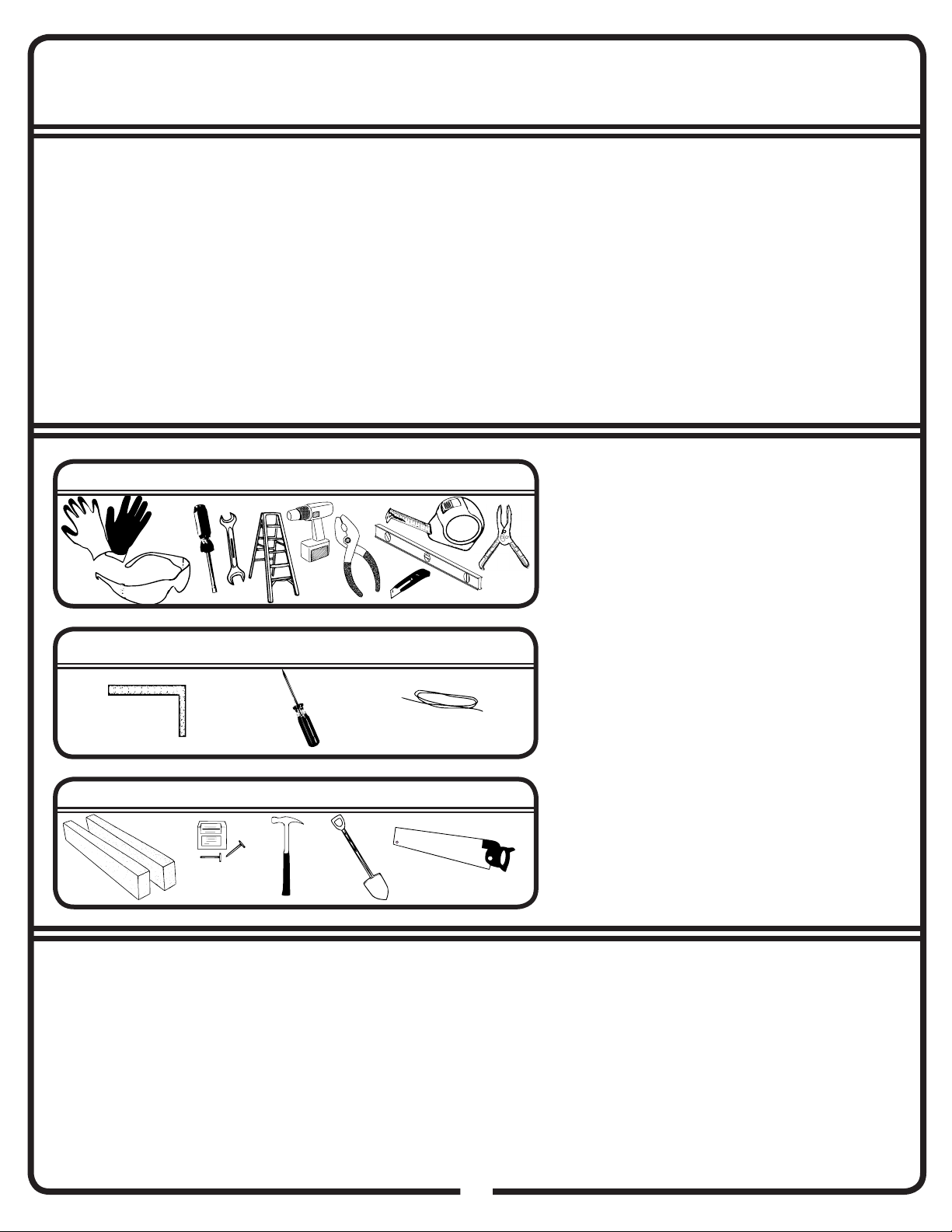

HERRAMIENTAS Y CONSEJOS DE MONTAJE

SP-07BQ

Cómo seleccionar y preparar el lugar de la estructura: Antes de empezar a montar la

estructura, deberá elegir un buen lugar. El mejor lugar es un área nivelada con buen drenaje.

• Prepare un área suﬁ cientemente grande para que no sea difícil colocar las piezas en su lugar durante

el montaje. Además, debe haber suﬁ ciente espacio alrededor de la estructura para poder ﬁ jar los tornillos

del panel desde afuera.

• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.

Observe el clima atentamente: Asegúrese de que el día que elija para instalar la estructura

sea un día seco y tranquilo. NO trate de montar la estructura en un día ventoso. Tenga cuidado al

trabajar en terreno mojado o embarrado.

Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo. Una persona

puede sujetar las partes o los paneles en su lugar, mientras que la otra los asegura juntos y se encarga

de las herramientas. Esto hace que el proceso de ensamblaje de su cobertizo sea más rápido y más

seguro.

Herramientas y materiales: A continuación, se presentan algunas herramientas y materiales

básicos que necesitará para montar la estructura. Decida qué método de anclaje y qué tipo de base

utilizará para preparar una lista completa de los materiales que necesitará.

• Guantes de trabajo

• Gafas de seguridad

• Llave para tuercas o llave inglesa

• Escalera de mano 8’

• Taladro eléctrico (sin cordón, velocidad

variable)

• Alicate

• Cuchillo multiuso o tijeras

• Nivel de carpintero

• Cinta métrica

• Abrazadera

• Escuadra

• Cuerda (para encuadrar el armazón)

• Punzón (para alinear oriﬁ cios)

MÉTODOS RECOMENDADOS PARA AHORRAR TIEMPO

LO QUE NECESITA

• Madera u hormigón

• Martillo y clavos

• Pala con o sin punta

• Serrucho de mano o serrucho mecánico

HERRAMIENTAS PARA LA PREPARACIÓN DE LA BASE

MONTAGETIPPS UND -WERKZEUGE

Wahl und Vorbereitung des Bauplatzes: Vor der Montage des Gerätehauses müssen

Sie sich entscheiden, wo Sie es errichten möchten. Der bestmögliche Bauplatz ist eben mit einer guten

Drainage.

• Sehen Sie genügend Arbeitsraum vor, so dass Teile leicht in die Montageposition gebracht werden können. Versichern

Sie sich, dass am Eingang genügend Freiplatz bleibt, um die Türen komplett öffnen zu können. Es muβ auβerdem genügend

Platz auβehalb des Gerätehauses vorgesehen werden, damit die Blechschrauben von auβen aus verschraubt werden können.

• Das Fundament sollte vor dem Zusammenbau der Teile gebaut und das Verankerungssystem nutzungsbereit sein.

Achten Sie immer auf das Wetter: Versichern Sie sich, dass Sie für die Montage einen

windstillen Tag ohne Regen auswählen. Versuchen Sie NIE, ein Gerätehaus an einem windigen Tag zu

montieren. Seien Sie besonders vorsichtig, wenn der Boden naβ oder schlammig ist.

Arbeiten Sie im Team: Mindestens zwei Personen werden für die Montage des Gerätehauses

benötigt. Eine Person hält die Teile oder Paneele, während die andere sie verschraubt und die Werkzeuge

benutzt. Dadurch wird der Montagevorgang schneller und sicherer.

Werkzeuge und Materialien: Nachstehend eine Liste der Werkzeuge und Materialien, die Sie

unbedingt für den Zusammenbau des Gerätehauses benötigen. Wählen Sie die Verankerungsmethode

und die Art des Sockels, die Sie vorziehen, und vervollständigen Sie die Liste der Materialien, die Sie

benötigen.

• Schutzhandschuhe

• Schutzbrille

• Steckschlüssel oder Schraubenschlüssel

• Stufenleiter 8’

• Bohrmaschine (schnurlos, variable

Geschwindigkeiten)

• Zange

• Allzweckmesser oder Schere

• Wasserwaage

• Maβband

• Klemme

• Vierkant

• Schnur (um den Rahmen rechtwinklig zu

machen)

• Pfriem (zur Ausrichtung der Bohrungen)

• Holz und/oder Beton

• Hammer und Nägel

• Spaten oder Schaufel

• Handsäge oder Motorsäge

WERKZEUGE ZUR VORBEREITUNG DES

FUNDAMENTS

GE-07BQ

NACHSTEHEND, WAS SIE BENÖTIGEN

EMPFOHLENE ZEITSPARER

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Arrow Storage Products Entreposage extérieur

Arrow Storage Products

Arrow Storage Products ED86LG Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products 697.68103-B Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products EP104AN Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products RV101467H2 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products DKGA-A Manuel utilisateur

Arrow Storage Products

Arrow Storage Products CLP84CC Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products EH86A Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products IWC108 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products VM1010 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products VT1210-A Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products SpaceMaker MRDPS53GT Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SpaceMaker RMA108CL Manuel utilisateur

Arrow Storage Products

Arrow Storage Products GRF1210CST Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products EG1012AB Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SCG65CC Series Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products EG1214AB Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products FKYS01 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products COMMANDER CHD1010-A Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SpaceMaker WL86CL Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products SCP84CC Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products LM10667S Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products 697 Manuel d'utilisation et d'entretien

Arrow Storage Products

Arrow Storage Products Spacemaker CY43T21 Instructions d'utilisation

Arrow Storage Products

Arrow Storage Products CAM108 Instructions d'utilisation

Manuels Entreposage extérieur populaires d'autres marques

USP

USP DURAMAX 10 Ft x 8 Ft StoreMax Plus Manuel utilisateur

TYGO

TYGO Nyland Manuel utilisateur

Duratuf

Duratuf GL105 Manuel utilisateur

Viking

Viking SD5300SS Manuel technique

USP

USP DURAMAX Apex Pro 10.5 Ft x 8 Ft 40116 Manuel utilisateur

ModuLaro

ModuLaro Lojo WC202200 Manuel utilisateur

Lifetime

Lifetime 6418 Manuel utilisateur

rollaway container

rollaway container ARPCA24 Manuel utilisateur

Duratuf

Duratuf Havelock Manuel utilisateur

X-METAL

X-METAL 4065 Manuel utilisateur

Outdoor Life Products

Outdoor Life Products FP2030 F Manuel utilisateur

Royalcraft

Royalcraft Faro 295L Storage Box Manuel utilisateur

Riverlea

Riverlea Duratuf KIWI KS3 Manuel utilisateur

OLT

OLT GS84D-FJ-Plywood Manuel utilisateur

Rubbermaid

Rubbermaid 5L45 Manuel utilisateur

garofalo

garofalo TUSCANY EVO Manuel utilisateur

Duratuf

Duratuf Kiwi MK1 Manuel utilisateur

Eden

Eden CA2988 Manuel utilisateur
