Arexx PRO-88msn Manuel utilisateur
1
PRO-88msn
© 2010 AREXX - HOLLAND - CHINA
HAVINGA SOFTWARE - HOLLAND
**Deutsch ** English ** Français ** Nederlands
2
DINFORMATION zum MULTI-LOGGER
1. Allgemeine Informationen 3
2. Anleitung PRO-55int und PRO66ext 5
2.1. Anleitung PRO-77ir 6
2.2. Anleitung PRO-PT100 8
3. Kommunikationstest 11
4. Störungen 12
5. Anschlusskasten 15
GB MULTI LOGGER INFORMATION
1. General Information 16
2. Instructions for PRO-55int and PRO66ext 18
2.1. Instructions for PRO-77ir 19
2.2. Instructions for PRO-PT100 21
3. Communication test 24
4. Transmission problems 26
5. Junction Box 27
FEnregistreur de Température
1. Informations générales 28
2. Instructions PRO-55int et PRO66ext 30
2.1. Instructions PRO-77ir 31
2.2. Instructions PRO-PT100 33
3. Test de communication 36
4. Perturbations 37
5. Boîtier de jonction 40
NL MULTILOGGER INFORMATIE
1. Algemeine Information 41
2. Anleitung PRO-55int und PRO66ext 43
2.1. Anleitung PRO-77ir 44
2.2. Anleitung PRO-PT100 46
3. Storingen 49
4. Communicatie test 51
5. Junction Box 52
3
1. ALLGEMEINE INFORMATION zum MULTILOGGER
Inbetriebnahme des Multilogger Systems
- Bitte lesen Sie erst komplett diese Anleitung.
- Weitere Anleitungen stehen auf der CD und in unserer
Multilogger Software HILFEFUNKTION.
- Installieren Sie anschließend die Logger Software von der CD.
Uberprüfen Sie regelmässig auf www.arexx.com, ob es eine
neuere Softwareversion gibt.
- Verbinden Sie das Multilogger Empfangsmodul nach Installation
der Software mit dem Computer.
- Starten Sie das Programm.
- Setzen Sie bitte die Batterien in die Sensoren.
- Verwenden Sie bei Fragen die in der Software verfügbare
Hilfefunktion.
Wichtige Informationen zum Multilogger
- Das auf dem Rechner angeschlossene Multilogger
Empfängermodul empfängt die Funksignale der Sensoren.
- Sensordaten kann man auch vom LAN Netzwerk abgreifen.
- Die Temperatursensoren übertragen die Temperaturdaten zum
Empfänger.
- Eine größere Zahl Temperatursensoren kann parallel mit dem
Empfangsmodul kommunizieren.
- IhreLieferrmakannIhnenaucheinzelneSensorenzuver-
schiedenen Messzwecken für den Multilogger liefern.
- Wir haben im Test den einwandfreien Betrieb für 60 Sensoren
mit einem einzigen Empfänger erprobt.
- Die Software liefert eine Darstellung der Temperaturmessreihe
als Zeitfunktion in einer Kurve (Log-Kurve).
- Zusatzlieferung: ein attraktiver Bildschirmschoner, der alle
Sensoren darstellt.
- ACHTUNG: Die PRO Sensoren sind wasserfest
nicht wasserdicht!
- Die Reichweite der Sensoren kann je nach Umgebungs-
bedingungen stark variieren.
- Es gibt ein Multilogger Repeater für eine grössere Reichweite.
Falls ein Temperatursensor komplett in einem Kühlschrank oder Gefriertruhe
eingesetzt wird, kann der Empfang der Sensorsignale nicht garantiert werden,
da die im Kühlsystem verwendeten Materialien die Kommunikation ggf. unterbin-
den.
D
E
U
T
S
C
H
4
Das Multilogger System enthält eine Temperaturlogger Software-
anwendung, einen USB oder LAN Empfänger und mehrere Sensoren
mit integriertem Sender.
Ein USB- oder LAN Kabel verbindet den Empfänger mit dem Compu-
ter oder mit einem LAN Netzwerk. Die Logger Software kann Daten
mehrerer Empfänger synchronisieren.
Es sind bereits viele Sensoren für das Multilogger System lieferbar.
Diese Sensoren sind geeignet für Temperatur-, Luftfeuchtigkeit- und
CO2 Messungen im großen Bereich. Dabei gibt es auch IR- (Infra Rot)
und externe RTD (PT-100) Fühler.
Die am Computer installierte Temperaturlogger Software liefert eine
Übersicht aller Temperaturdaten, die das Empfänger Modul zuvor von
den Temperatursensoren empfangen hat.
Jeder Temperatursensor aktualisiert fortlaufend den gemessenen
Temperaturwert und meldet dem Empfänger etwa alle 45
Sekunden den neuen Messwert.
DieSensorlistederLoggerSoftwarespeziziertfürjedenSensor
jeweils Datum und Uhrzeit der zuletzt eingegangenen Messung. In der
rechten Bildhälfte der Logger Software liefert das Programm eine zeit-
liche Folge der registrierten Sensordaten für den selektierten Sensor.
Die Sensoren und der Empfänger kommunizieren drahtlos.
Die Kommunikationsfrequenz für die Datenübertragung beträgt
433MHz. Dieser Frequenzkanal ist für Sendeleistungen unterhalb 10
Milliwatt frei verfügbar.
Diese geringe Sendeleistung erlaubt eine drahtlose Kommunikation
über eine Entfernung von maximal 20-40 Metern. Je nach Bausituation
in diesem Bereich kann die Reichweite variieren.
Die Temperatursensoren sind für Standorte innerhalb und außerhalb
Gebäuden geeignet, d.h. überall wo eine Registrierung der
Temperaturkurve erforderlich ist. Bei gestörtem Empfang kann eine
geringe Verschiebung oder Drehung des Sensors bzw. des
Empfängers die Empfangsbedingungen bereits erheblich verbessern.
D
E
U
T
S
C
H
5
2. ANLEITUNG PRO-88int
Bei Batterie betrieb bestücken Sie den Sensor mit den Batterien
Beim PRO-88msn verbinden Sie erst den
Stecker des externen Anschlusskaste.
Wenn der Stecker von JB-T1
nicht gut eingesteckt ist
gibt es ein 0 Wert!
Nach der Bestückung der Batterien funkt der Sensor direkt seine
ersten Daten.
Es gibt 2 Taster auf die PRO Sensoren
1. Taster 1: Der Funktionstaster mit 3 Funktionen
1a. Temperaturangabe auf Display
1b. Sensornummerangabe auf Display
1c. Keine Angabe auf Display (Energiesparend)
2. Taster 2: Der Schalter für Displaybeleuchtung
D
E
U
T
S
C
H

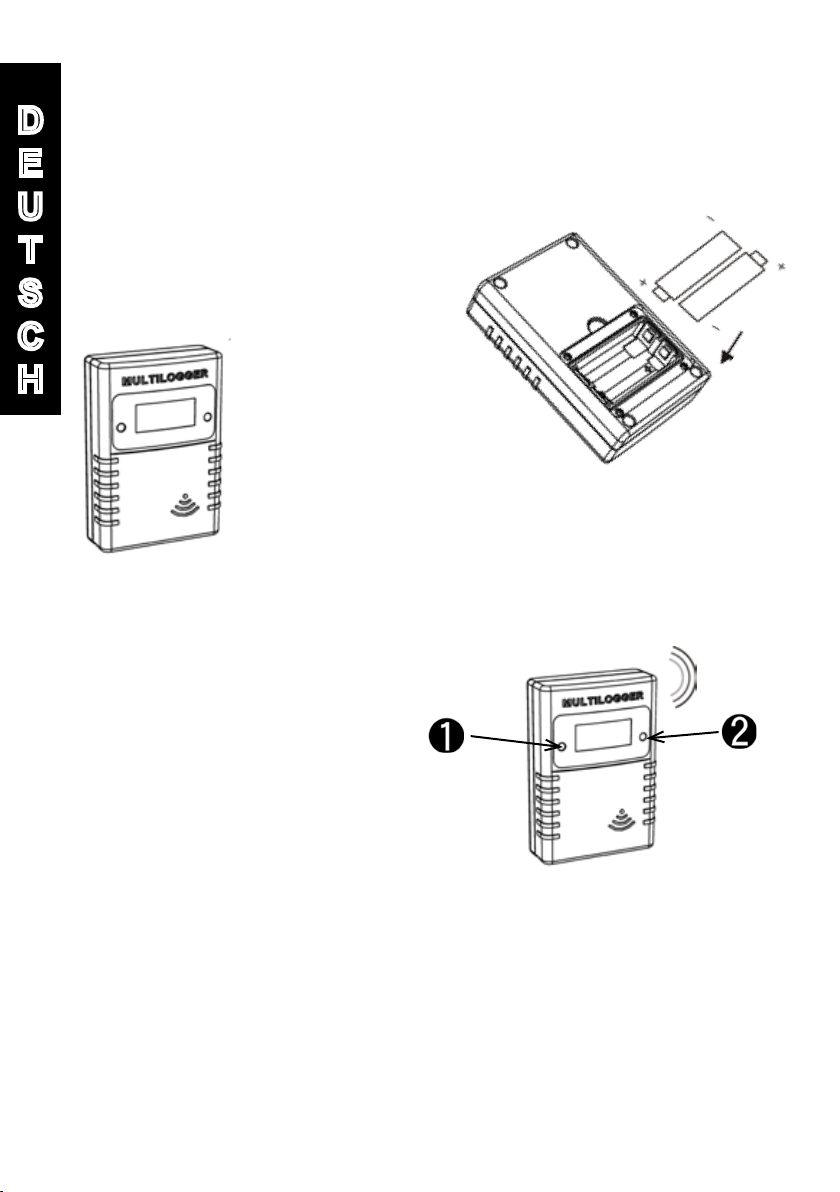

PRO-88msn Abb. 1. Battery placement
Abb. 2. Sensortaster
6
PRO-88msn Mehrzwecksensor
Der PRO-88msn Mehrzwecksensor bietet 3 Betriebsarten:
1). Messung von Analogsignalen z.B. Spannungsprüfung
2). Pulszählen z.B. für Besucherzahlen
3). Öffnungs- und Schliessmelder z.B. für Türen
X). Reset Impulszähler
Die Messdaten werden drahtlos zum Multilogger Empfänger gesen-
det, der sie speichert, prüft und mittels der Multilogger Software weiter
verarbeitet.
Analogmessung (Betriebsart 1)
In dieser Betriebsart wird das Analogsignal, das am externen Verbinder
ineinemMessbereichvon0–2,046VmiteinerAuösungvon2mVan-
liegt, gemessen und angezeigt. Der Spannungsmessbereich kann pro-
blemlos von einem einfachen Widerstandsnetzwerk verändert werden.
Das Signal wird jede Sekunde gemessen und der Wert auf dem Dis-
play auf den neuesten Stand gebracht. Die Messdaten werden ca. alle
45 Sekunden gesendet.
Öffnungs- und Schliessmelder (Betriebsart 2)
Wenn das Instrument auf ‘Open or closed detector’ (offener oder ges-
chlossener Melder) eingestellt ist, zählt der Sensor die abgelaufenen
Sekunden seit der Öffnung des (Tür-)Kontakts. Wenn der (Tür-) Kon-
takt vor dem Schwellwert geschlossen wird, wird kein Alarmzustand
gemeldet und der Zähler zählt weiter bis zu 1000 Sekunden. Wenn der
(Tür-) Kontakt offen bleibt und der Schwellwert überschritten wird, wird
ein Alarmzustand gemeldet und die abgelaufenen Sekunden werden
weiter bis 1000 gezählt.
Die gezählten Sekunden werden an den Multilogger Empfänger ge-
sendet und von der Multilogger Software verarbeitet. Wenn kein Alarm-
zustand gemeldet ist, erscheint ein negatives Vorzeichen. Wenn ein
Alarmzustand eingetreten war, erscheint ein positives Vorzeichen.
Das Multiloggersystem kann von diesen Daten ableiten, wann der
(Tür-) Kontakt geöffnet wurde und ob ein Alarmzustand ausgelöst
wurde. In dem Fall kann das Messenger System eine Aktion auslösen
wie z.B. eine E-Mail oder SMS versenden.
D
E
U
T
S
C
H
7
Impulszählung (Betriebsart 3)
Im Impulszählbetrieb zählt das Instrument eingehende Impulse und
die gemessene Anzahl erscheint auf dem LCD Display. Das Ergeb-
nis wird ca. alle 45 Sekunden übertragen. Die Impulsfrequenz ist auf
2Hz begrenzt. Darüber hinaus würde die Zählung blockiert werden.
DerGesamtwertwirdca.alle10Minutenimnicht-üchtigenSpeicher
gespeichert.
Wenn die Batterien gewechselt werden, wird das Gesamtergebnis
auf die letzte Zählung eingestellt. Der Zähler kann in der Betriebsart 4
zurückgesetzt werden. In dieser Betriebsart wird der Zähler zurückge-
setzt und der Sensor arbeitet im Impulszählbetrieb weiter.
Ein Anwendungsbeispiel für diese Betriebsart ist das Zählen von Besu-
chern, die an einem IR Sensor vorbeigehen.
Reset der Impulszählung (Betriebsart X)
Dies ist eine speziale Betriebsart, um den Impulszähler auf Null
zurückzusetzen.
D
E
U
T
S
C
H
Die Analogsignale werden zwischen Pin 1 und 3 ange-
schlossen
Das Auf- oder Zu-Signal des Türkontakts wird an Pin 1
und 2 angeschlossen.
Der Impulszähler wird an Pin 1 und 3 angeschlossen.
Die Bezugsspannung von 2.046 Volt an Pin 2
kann für allgemeine Zwecke verwendet werden.
ANSCHLUSS DES PRO-88msn
Der PRO-88msn wird immer zusammen mit dem JB-T1
Anschlusskasten benutzt. Der Anschlusskasten besitzt
innen eine 3-pol. Anschlussleiste, an die 3 Drähte
angeschlossen werden können.
Die Funktionen der 3
Drähte sind:
Pin 1. + = Eingang
Pin.2 S = + 2.046 Volt
Pin.3 gnd = Masse

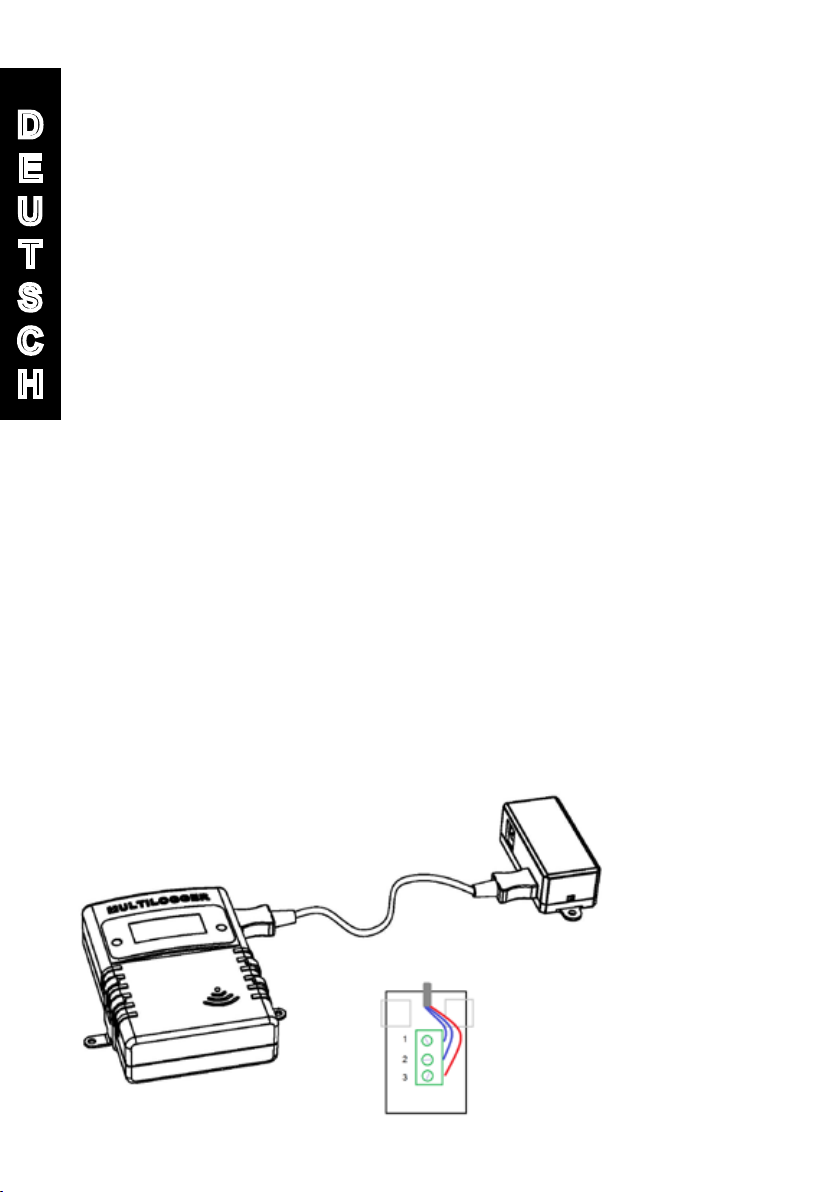

Abb. 3. Anschluss PRO-88
Abb. 4. Anschlussleiste JB-T1
8
D
E
U
T
S
C
H
Ändern der LCD Betriebsart
Das LCD Display kann 5 verschiedene Informationen anzeigen, je
nach Display Betriebsart.
Es gibt folgende LCD Betriebsarten (A-E):
A. Anzeige des Messwerts.
Welcher Wert hängt von der Betriebsart des Instruments ab:
d1. Analogmessung (0 ... 2.046V)
d2. Anzahl der Sekunden seit der letzten Türöffnung und
Alarmzustandsanzeige
d3. Kumulativer Impulszähler
B. Anzeige der Betriebsart. Die ganz linke Stelle zeigt 'd' an und
die ganz rechte die eingestellte Betriebsart (1 ... 4)
C. Anzeige von Parameter 1 (Schwellwert für den offenen
Türkontakt). Die ganz linke Stelle zeigt 'P' an, die 3 rechten
Stellen zeigen den eingestellten Parameterwert von 0 bis 59 an.
D. Sensor ID Anzeige. Die Sensor ID wird in 5 Stellen angezeigt,
die von rechts nach links laufen. Diese ID wird für die
IdentizierungdesSensorsimMultiloggerSystembenötigt.
E. Leeres Display. In dieser Betriebsart ist der Energieverbrauch
auf das Minimum reduziert. Die Funkübertragung der Daten
bleibt jedoch aktiv.
Die LCD Betriebsart wird durch kurzes Drücken der linken Taste
gewählt. Bei jedem Tastendruck wird die folgende Betriebsart gewählt.

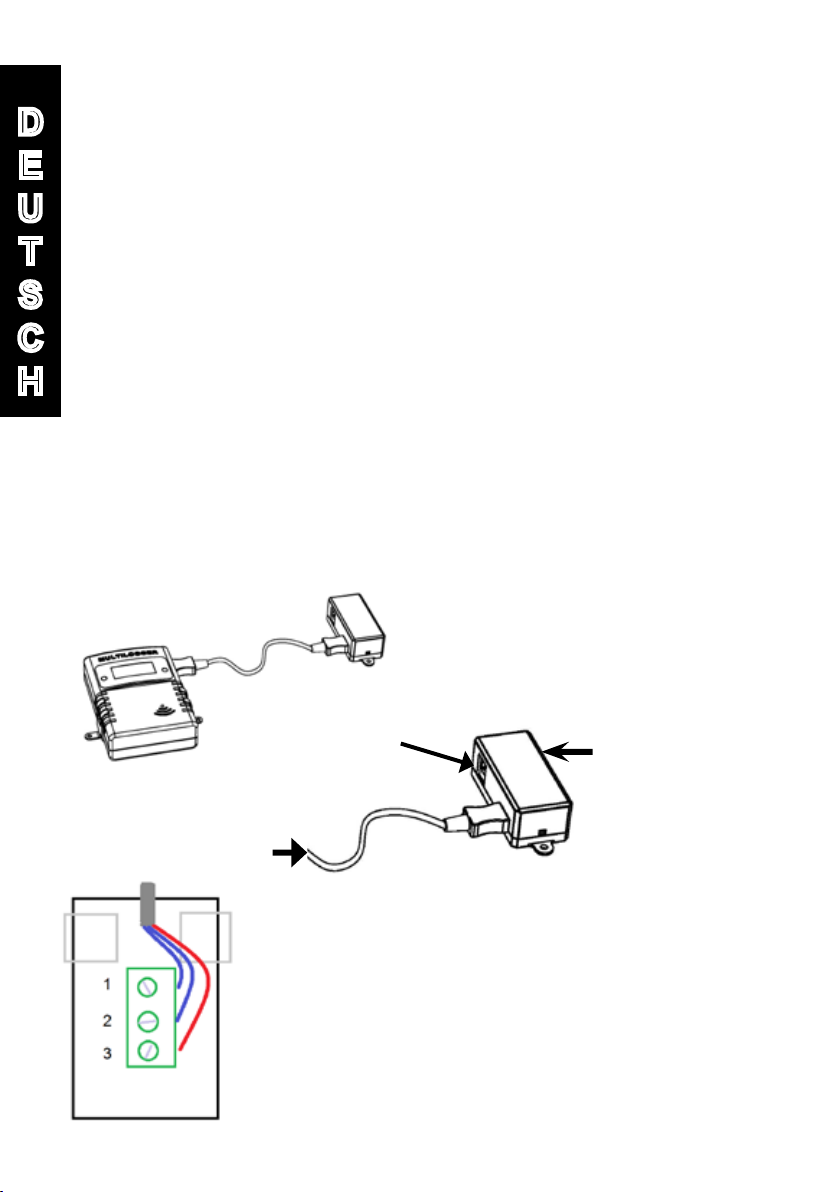

Abb.5. Anschlusskasten und PRO Sensor
Pin 1. + = Eingang
Pin.2 S = + 2.046 Volt
Pin.3 gnd = Masse
Abb. 6. Anschlussleiste JB-T1
9
D
E
U
T
S
C
H
Ablesen und Ändern der Betriebsart des Instruments
Der Sensor kann in einer der folgenden Betriebsarten arbeiten:
1. Analogmessung
2. (Tür-) Öffnungsmelder
3. Impulszähler
Eine besondere Betriebsart ist der ‘pulse count reset’ (d4). Wenn diese
aktiviert wird, wird der Impulszähler auf 0 zurückgesetzt. Danach schaltet
der Sensor wieder in Impulszählbetrieb.
Zum Einstellen der Betriebsart muss folgendermaßen vorgegangen
werden:
- Den entsprechenden LCD Betrieb wählen: ‘Anzeige der Betriebsart’
- Mehrere Sekunden lang auf die linke Taste drücken, bis ‘d’ anfängt zu
blinken
- Kurz drücken, um die Betriebsarten zu durchlaufen.
- Wenn der richtige Wert gewählt ist, das Gerät nicht mehr betätigen.
Es schaltet nach einigen Sekunden automatisch in die Betriebsart
‘Anzeige des Messwerts’. An dieser Stelle wird die Betriebsart in den nicht-
üchtigen Speicher gespeichert.
5 Volt
Netzadapter
- Externer Spannung
- Puls
- Schalter
PRO88-SENSOR
Abb. 8. Anschlüsse
Abb.7. Anschlusskasten und PRO Sensor
JB-T1
Pin 1. + = Eingang
Pin.2 S = + 2.046 Volt
Pin.3 gnd = Masse
Die Bezugsspannung von 2.046 Volt an Pin 2
kann für allgemeine Zwecke verwendet werden.
10
D
E
U
T
S
C
H
Ablesen und Ändern der Parameterwerte
Zum Einstellen der Parameterwerte muss folgendermaßen vorgegangen
werden:
– Den entsprechenden LCD Betrieb wählen: ‘Parameter ’
– Mehrere Sekunden lang auf die linke Taste drücken, bis ‘P’ anfängt
zu blinken
– Kurz drücken, um die Parameterwerte zu durchlaufen 1-59.
Gedrückt halten, um sie automatisch zu durchlaufen.
– Wenn der richtige Wert gewählt ist, das Gerät nicht mehr betätigen.
Es schaltet nach einigen Sekunden automatisch in die Betriebsart
‘show measurement LCD’. An dieser Stelle wird die Betriebsart in den
nicht-üchtigen Speicher gespeichert
BEISPIEL:
Eingangsimpedanze = 1M Ohm
0..20V (U):
R1 = 818.2k == 820k
R2 = 100k
0..200V (U):
R1 = 9M
R2 = 100k
R1=(f-1)*(R2*Ri)/(R2+Ri)
f = Teilfaktor 10, 100 etc
Ri = Eingangs impedanze (1M)
Spannungsteiler zur Anpassung des Messbereiches.
1. Sensor-
eingang
3. GND
R1=(f-1)*(R2*Ri)/(R2+Ri)
f = teilfaktor 10, 100 etc
Ri = Eingangsimpedanz (1M Ohm)
Abb. 9. Spannungsteiler
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels Arexx Enregistreur de données
