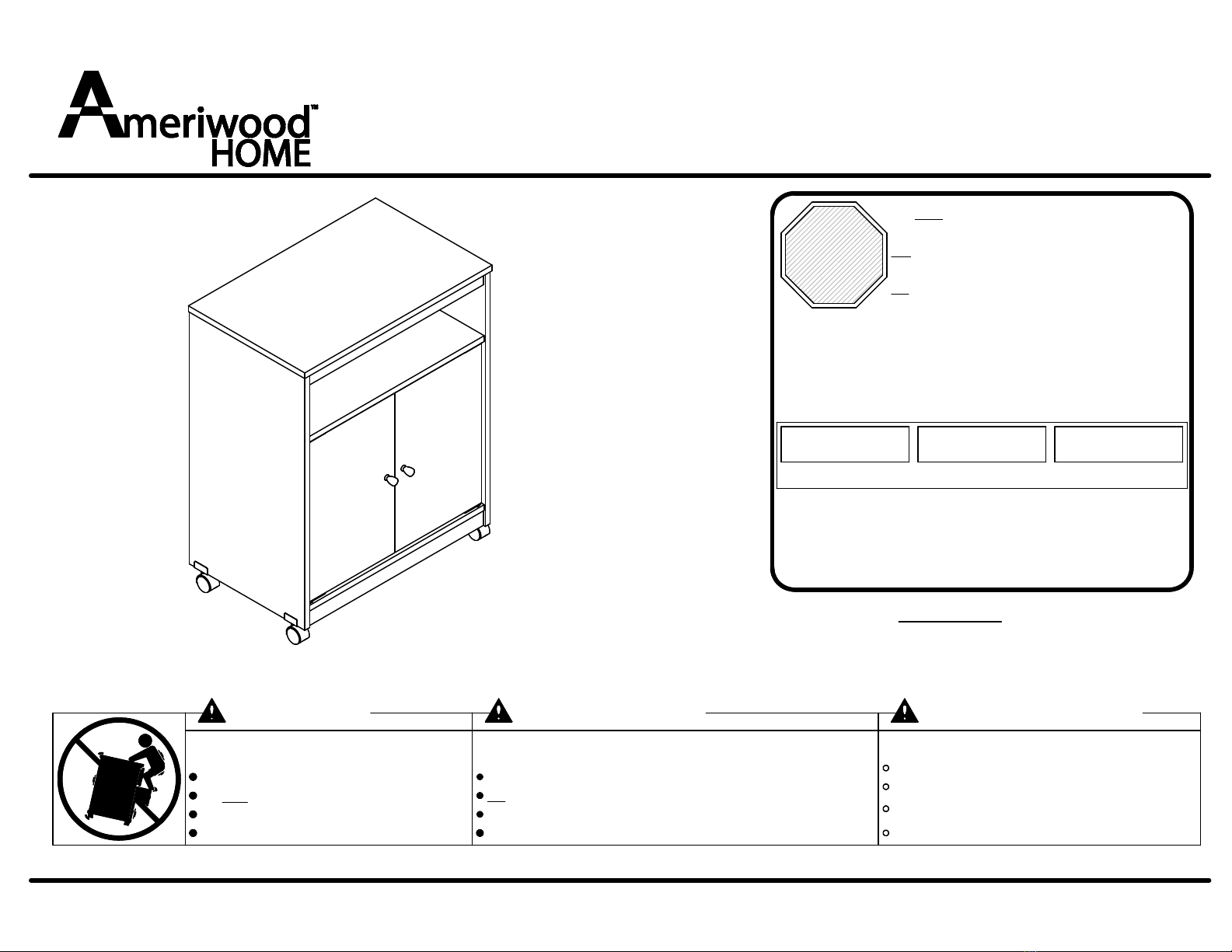

Ameriwood HOME 5206026PCOM Manuel utilisateur
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOODHOME.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345206026PCMT
3
5206026PCOM
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
B345206026PCMT
3

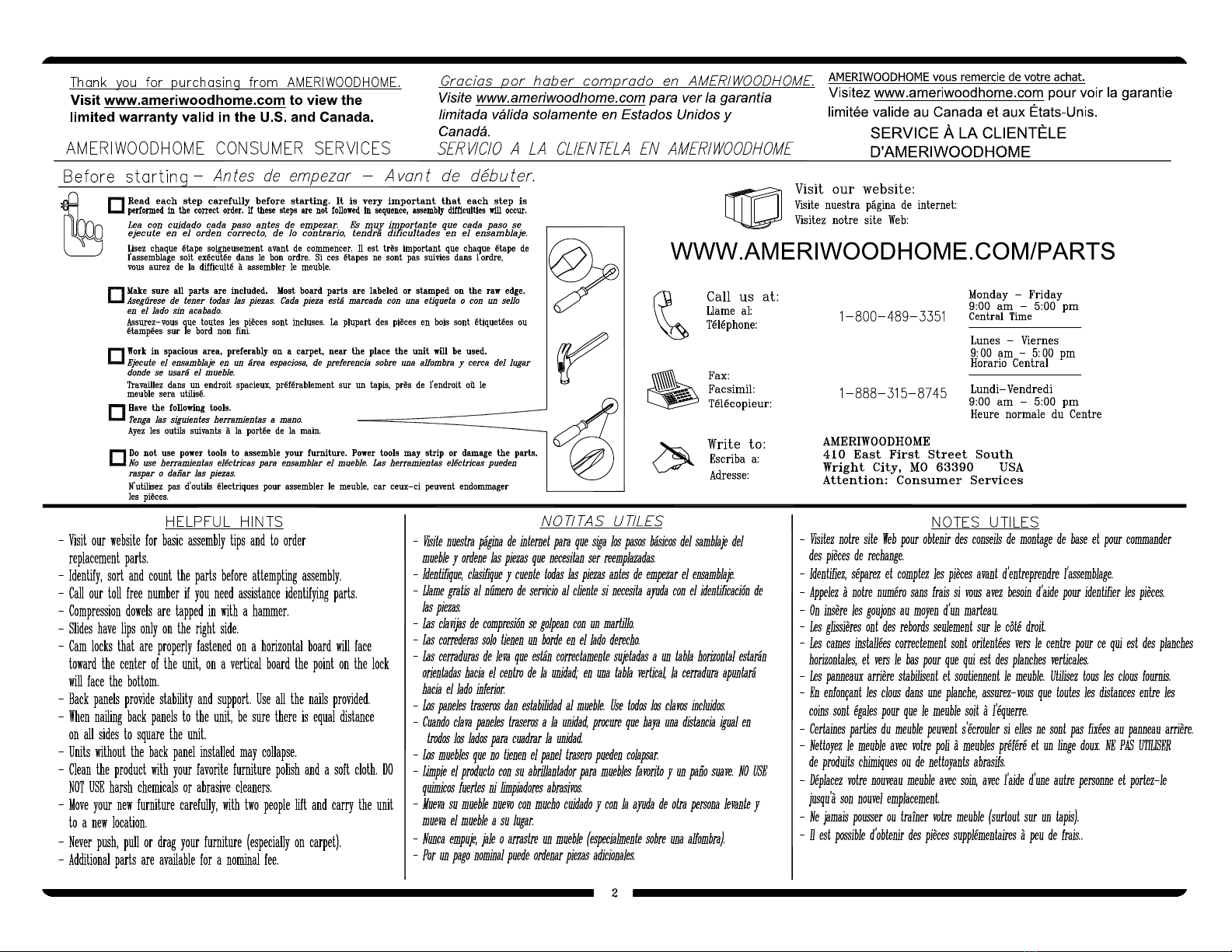

3 /15
www.ameriwoodhome.com

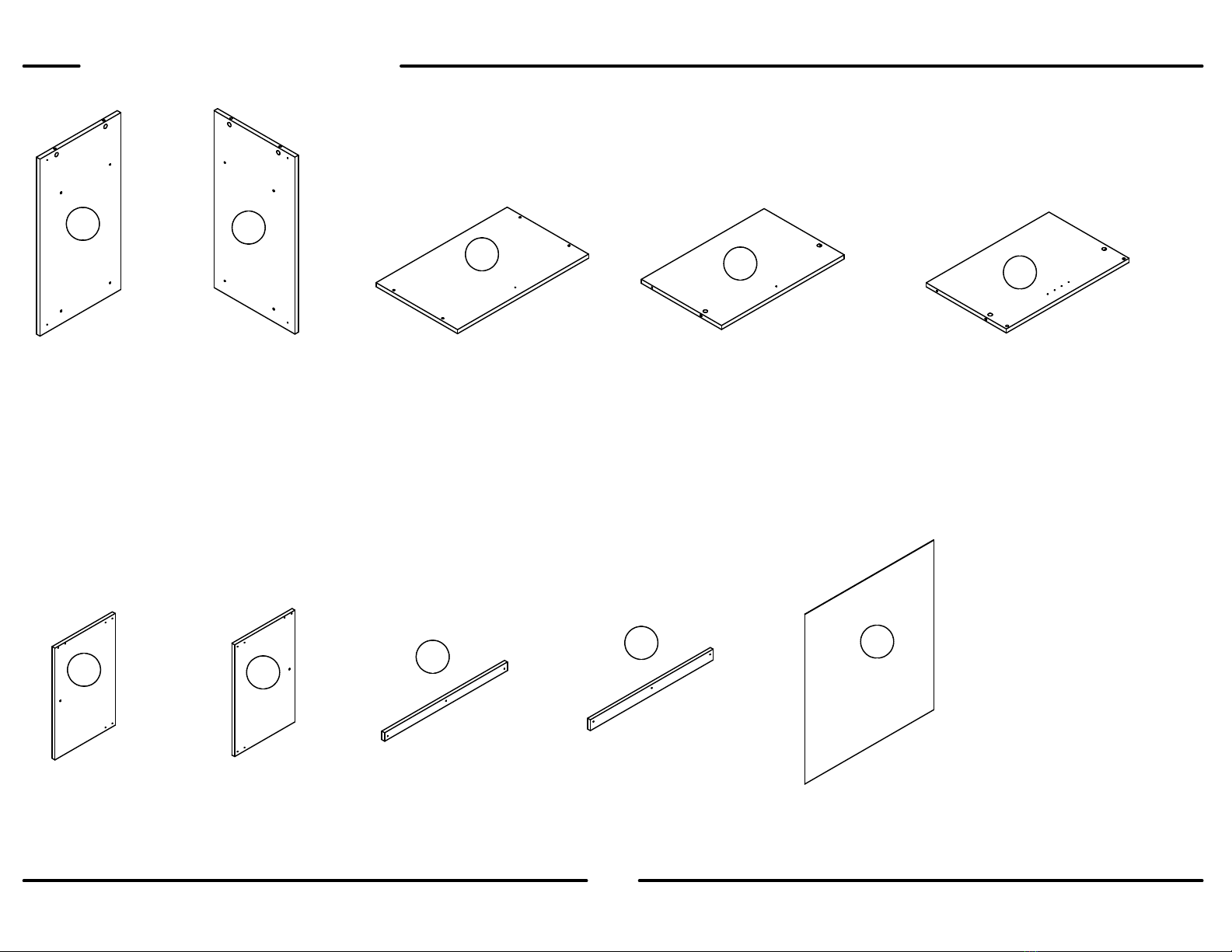

PARTS - PIEZAS - PIECES
ABCDE
FGHIJ
left panel
panel izquierdo
panneau gauche
35206026011
right panel
panel derecho
panneau droit
35206026021
top
tabla superior
dessus
35206026031
bottom
fondo
dessous
35206026040
shelf
repizas
tablette
35206026050
left door
puerta izquierda
porte gauche
35206026060
right door
puerta derecha
porte droite
35206026070
top rail
riel de el superior
rail superieur
35206026080
kick
soporte
plaque de poussee
35206026090
back panel
panel trasero
panneau arriere
K520600000
This piece is paperboard
construction. It is not made from
wood but is required for the
assembly of your unit.
Esto pedazo son la construcción
del cartón. Ello no son hecho de
madera, pero se requlere para la
asamblea de su unidad.
Ces peèce sont de construction en
carton. Alle ne sont pas fabriquées
de bois, mais nécessaires pour
l'assemblage de votre meuble.
B345206026PCMT
3
4 /15
www.ameriwoodhome.com

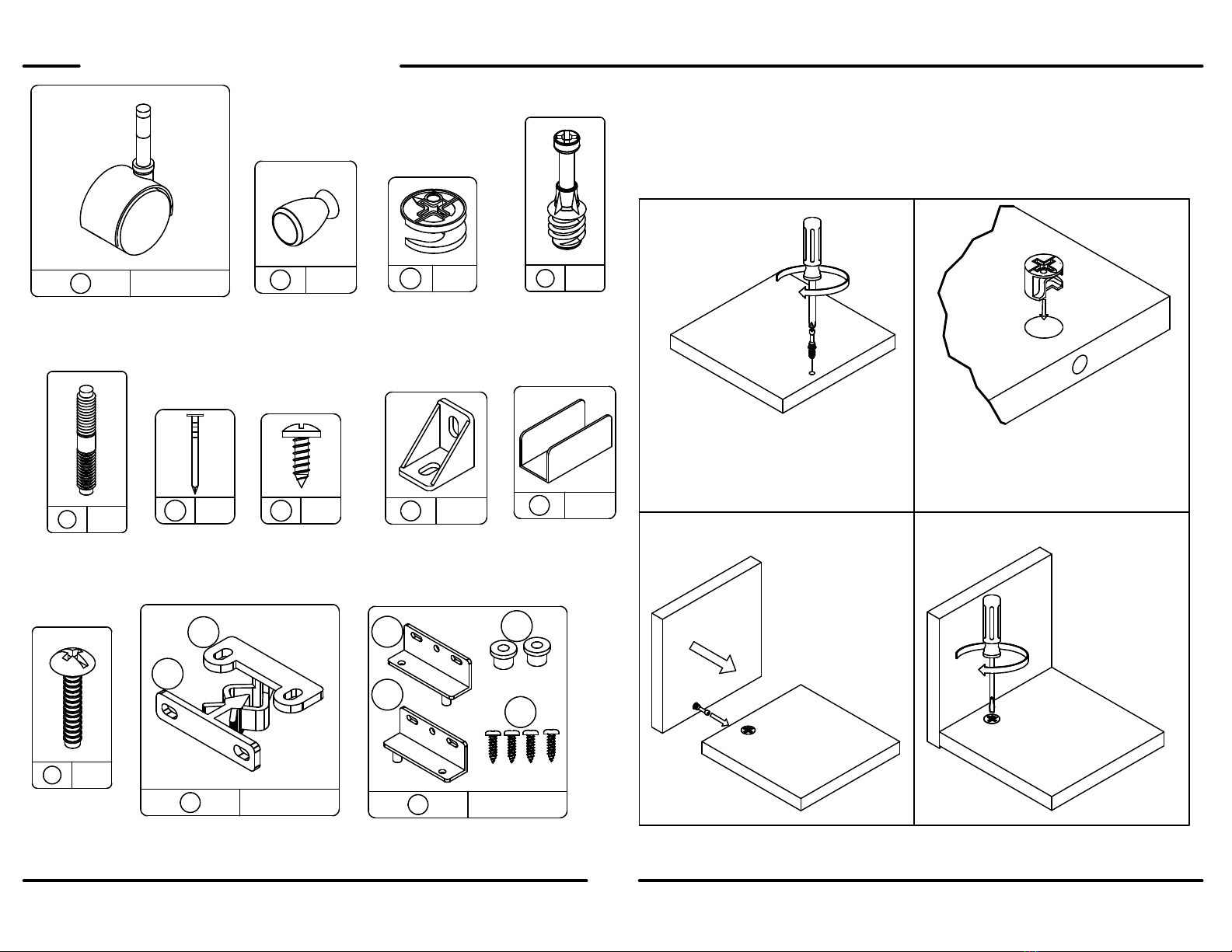

PARTS - PIEZAS - PIECES
x
1 4
#42000
caster
echador
roulette
x
2 2
#A52370
knob
puno
poignee
x6 22
#A21110
nail
clavo
clou
x
5
4
compression dowel
#A21520
clavija de compression
goujon de compression
x
11 2
#A30030
catch
captura
loquat
x
10
2
3/4" bolt
#A17300
3/4" tornillo
3/4" vis
x
9 4
#A42850
caster clip
grapa del echador
pince du mouleur
x
12 2
#61000
hinge kit
ponga goznes el equipo
kit de charniere
11a
11b
12a
12b
12c
12d
x
#A22620
cam lock
cerradura de leva
serrure de came
3 8
2
3
½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
x
cam bolt
#A22610
perno de leva
boulon de came
48
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
720
x
8 6
#A53510
angle bracket
anaquel del ángulo
support de l'angle
1
B345206026PCMT
3
5 /15
www.ameriwoodhome.com
A
B
3
4
4
finished edge
acabado borde
bord fini
finished edge
acabado borde
bord fini

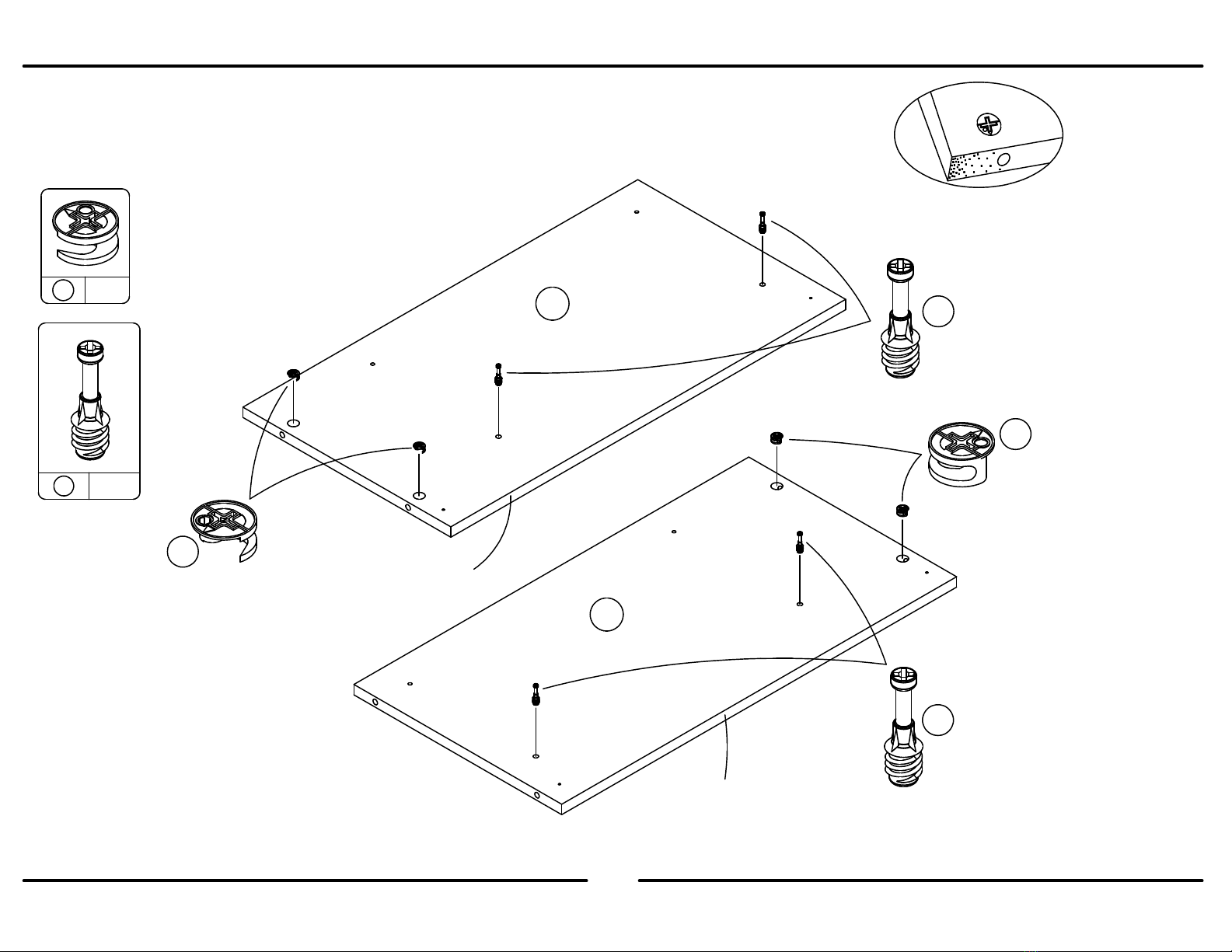

x
4 4

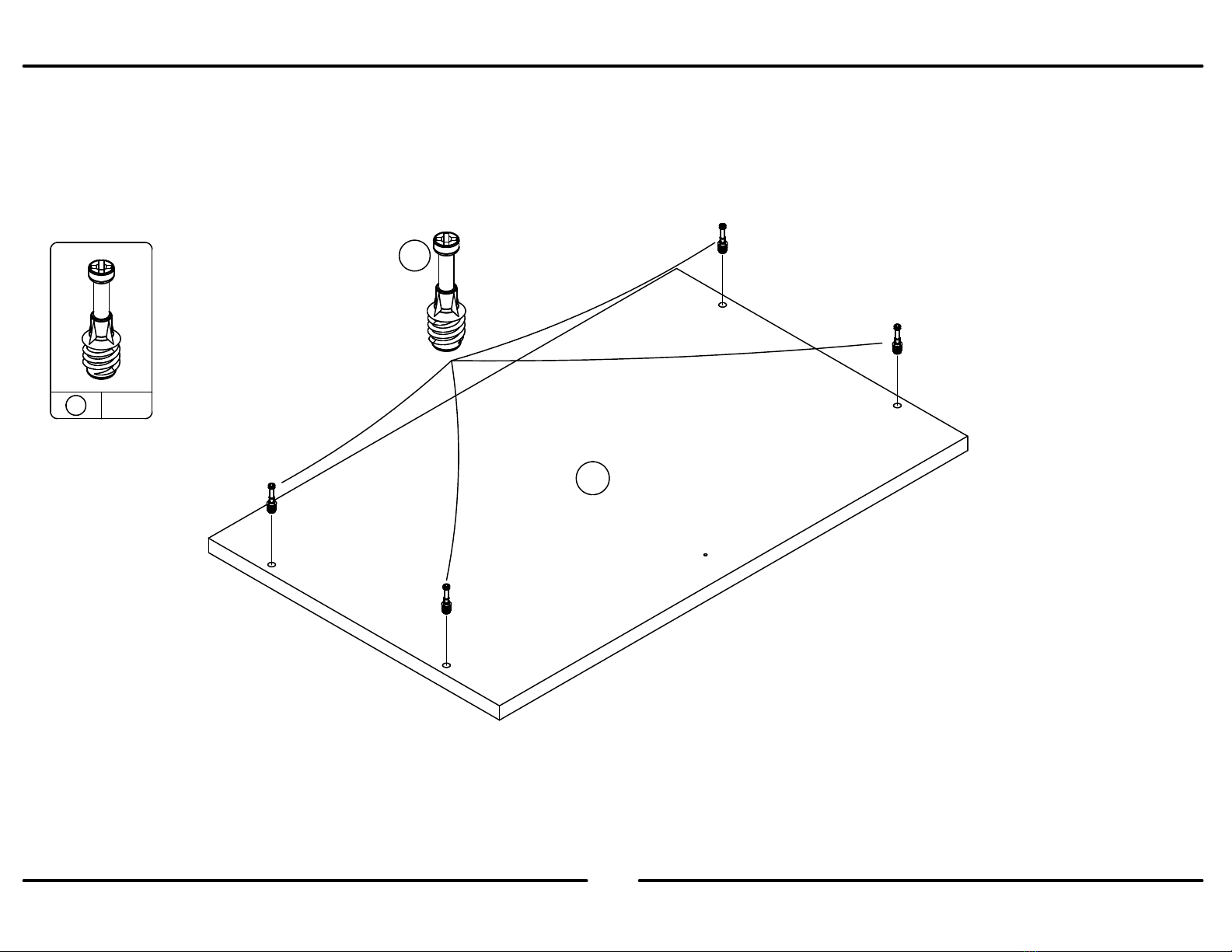

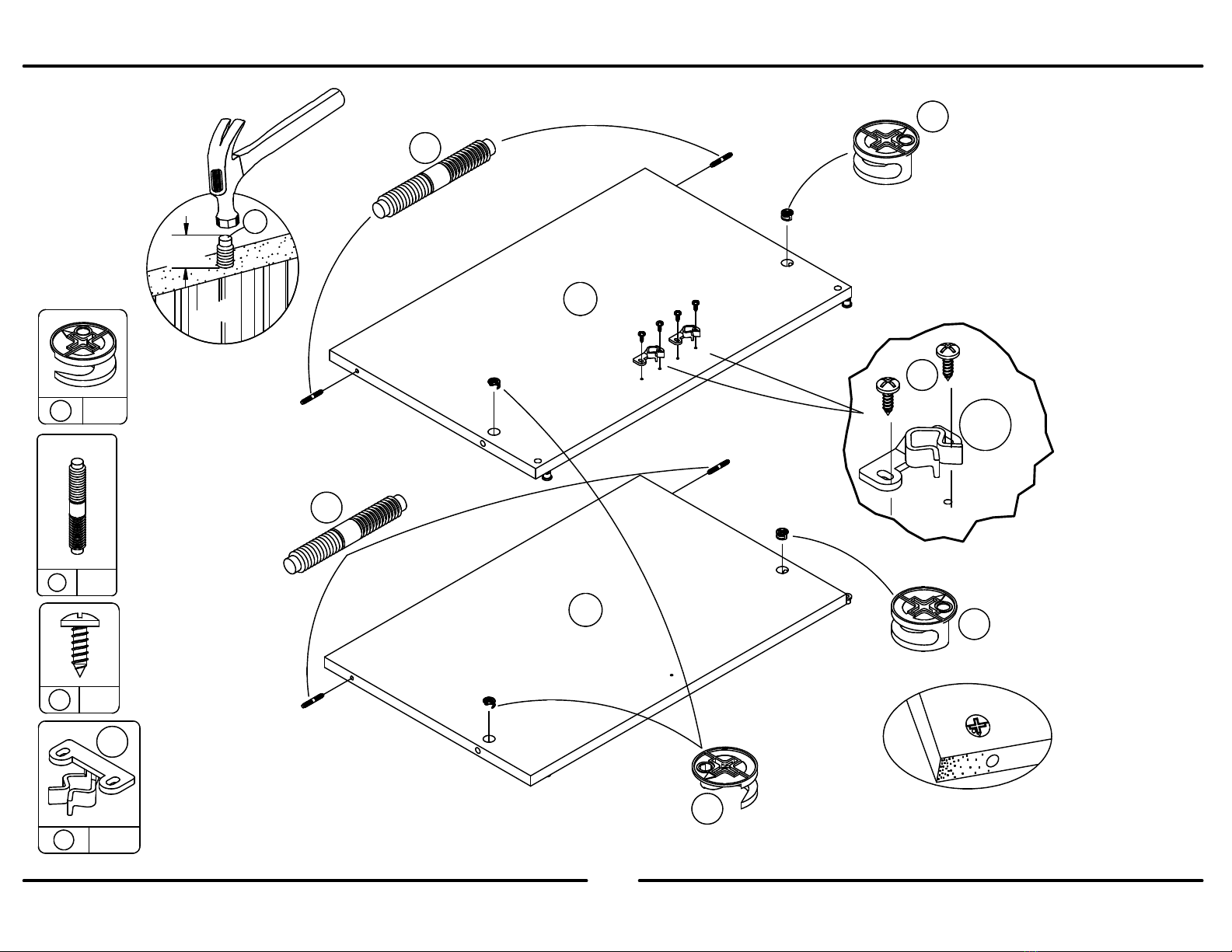

Be sure the cam locks (3) are fully inserted into the holes.
Asegúrese de cerraduras (3) estàn plenamente insertados en agujeros.
Veuillez vous assurer que les serrure de came (3) sont insérée complètement dan les tros.
x
3 4
3
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
2
B345206026PCMT
3
6 /15
www.ameriwoodhome.com
x
5
4
x
11 2
11a
3
3
5
5
7
11a
D
E
Approx.
7/16"
5
Be sure the cam locks (3) are fully inserted into the holes.
Asegúrese de cerraduras (3) estàn plenamente insertados en agujeros.
Veuillez vous assurer que les serrure de came (3) sont insérée complètement dan les tros.
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
34
3
x
7 4
3
B345206026PCMT
3
7 /15
www.ameriwoodhome.com
C
4
x
4 4
4
B345206026PCMT
3
8 /15
www.ameriwoodhome.com

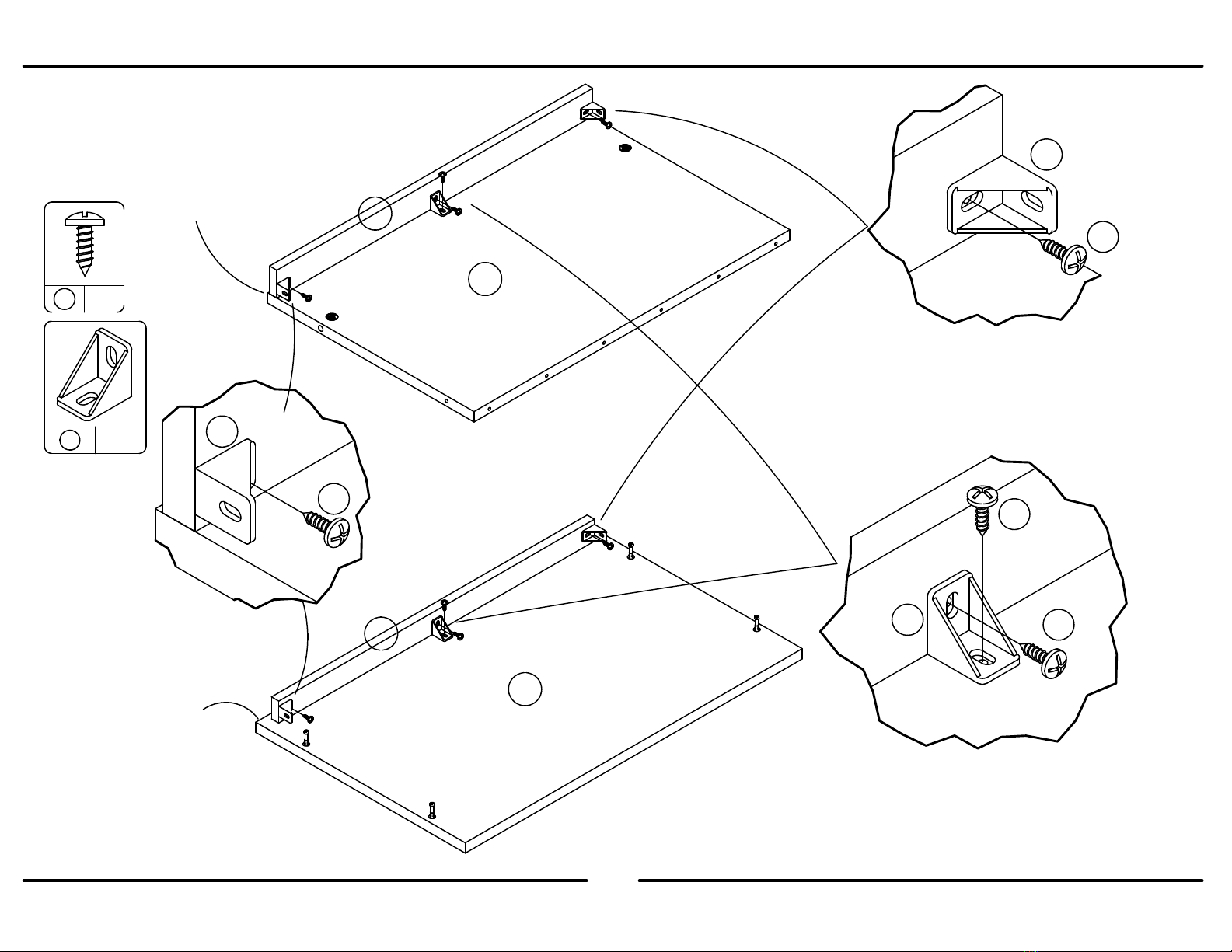

finished edge
acabado borde
bord fini
finished edge
acabado borde
bord fini
x
78
C
D
7
8
H
I
x
8 6
7
8
7
8
7
5
B345206026PCMT
3
9 /15
www.ameriwoodhome.com

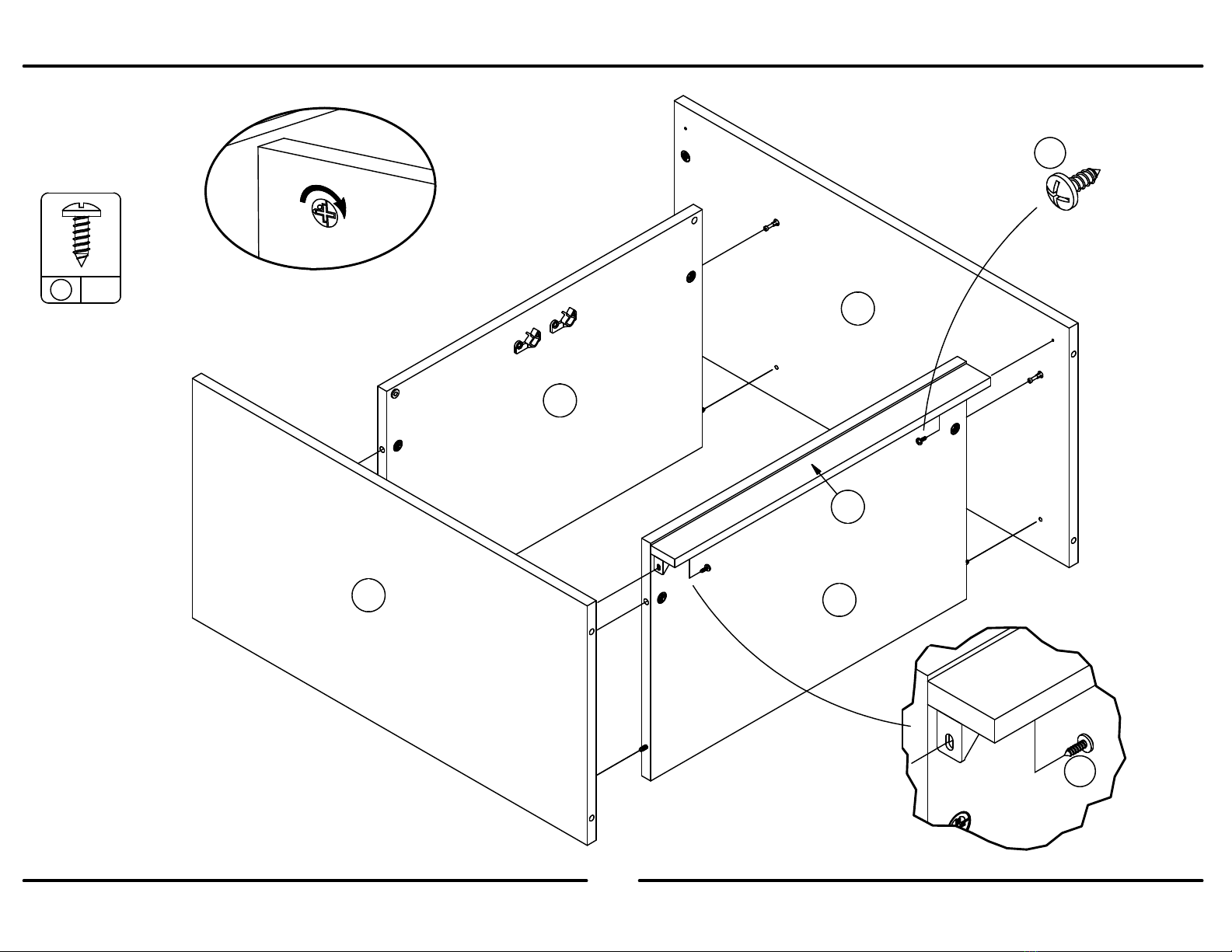

Be sure the cam locks (3) are fully inserted into the holes.
Asegúrese de cerraduras (3) estàn plenamente insertados
en agujeros.
Veuillez vous assurer que les serrure de came (3) sont
insérée complètement dan les tros.
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
B
E
D
I
x
72
7
7
6
B345206026PCMT
3
10 /15
www.ameriwoodhome.com

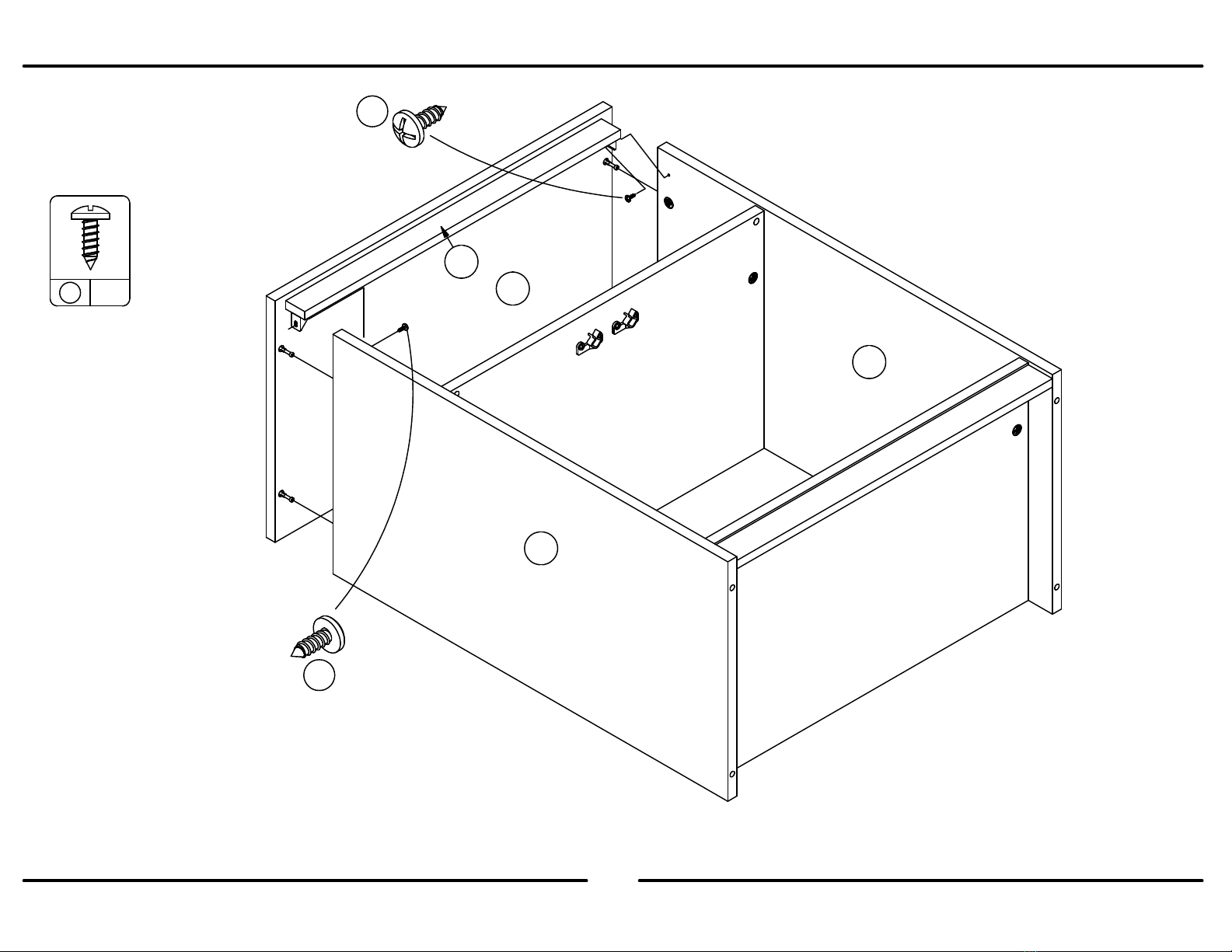

Be sure the cam locks (3) are fully inserted into the holes.
Asegúrese de cerraduras (3) estàn plenamente insertados en agujeros.
Veuillez vous assurer que les serrure de came (3) sont insérée complètement dan les tros.
x
7 2
7
7
A
B
C
H
