Altec V3 IP-ALEC-42010-06 Manuel utilisateur
FI
SE
NO
FR
GB
DK
132807.1624
Styresystem trådløs 230 V
V3 IP-ALEC-42010-06, 6 zoner
V3 IP-ALEC-42010-10, 10 zoner
Brødrene Dahl A/S • Park Allé 370 • 2605 Brøndby
www.bd.dk/gulvvarme
Servicetelefon 7020 5669 • Rev. 1 - Jun 2016
2
NO
FI
SE
FR
GB
DK
DK 3
2
SE 17
FI 31
FR 45
GB 59
NO
1x 2x 2x
4,0 x 40 mm
V3 IP-ALEC-42010-06, 6 zoner or
V3 IP-ALEC-42010-10, 10 zoner
HMIP-PSM
Key:
SGTIN:
QR
1x
1 x
FI
SE
3
NO
FR
GB
DK
DK
NO
Indhold
1 Om denne vejledning 4
1.1 Gyldighed, opbevaring og videregivelse af vejledningen 4
1.2 Symboler 4
2 Sikkerhed 4
2.1 Bestemmelsesmæssig brug 4
2.2 Sikkerhedsoplysninger 4
3 Funktion 5
4 Oversigt over enheden 6
4.1 Visninger og betjeningselementer 6
4.2 Tilslutninger 6
4.3 Tekniske data 7
5 Montage 8
5.1 Montage DIN-skinne 8
5.2 Udvendig montage (kun 230-V-versioner) 8
6 Tilslutning 8
6.1 Åbning af huset 9
6.2 Tilslutning strømforsyning 9
6.3 Tilslutning aktuatorer 9
6.4 Tilslutning pumpe (som option) 9
6.4.1 Aktivering og deaktivering af pumpestyring (basisstation) 10
6.4.2 Aktivering og deaktivering af pumpestyring (rumbetjeningsenhed Display) 10
7 Ibrugtagning 10
7.1 Oplæring uden Altech V3 IP access point (standalone-drift) 11
7.2 Opkobling af rumtermostat til flere varmezoner 11
7.3 Opkobling af rumtermostat til flere basisstationer 11
7.4 Fralæring af rumtermostat fra en varmezone 12
7.5 Opkobling med Altech V3 IP access point 12
8 Konfiguration 12
8.1 Konfiguration med Altech V3 IP rumtermostat Display (S) 12
9 Visning 15
9.1 LED systemtast 15
9.2 LED varmezoner 15
10 Rengøring 15
11 Genetablering af fabriksindstillinger 16
12 Ud-af-brugtagning 16
13 Bortskaffelse 16
NO
FI
SE
FR
GB
DK
4
Om denne vejledning
DK
NO
1 Om denne vejledning
1.1 Gyldighed, opbevaring og videregivelse af vejledningen
Denne vejledning gælder for Altech V3 IP basisstationen. Vejledningen indeholder informationer, som
er vigtige for ibrugtagningen. Inden der arbejdes med enheden, skal vejledningen læses fuldstændigt
og grundigt. Vejledningen skal opbevares og videregives til efterfølgende brugere.
1.2 Symboler
Følgende symboler bruges i denne vejledning:
Advarsel mod elektrisk spænding
Oplysning: Markerer en vigtig eller nyttig information
ÖForudsætning
9Hændelse, som sker ved en handling
• Opremsning uden fast rækkefølge
1., 2. Instruktion med fast rækkefølge
2 Sikkerhed
2.1 Bestemmelsesmæssig brug
Altech V3 IP basisstationen er en del af Altech V3 IP systemet og tjener til
• installationen i boliglignende omgivelser,
• opbygningen af en enkeltrumsregulering med op til 10 zoner (afhængigt af anvendt type) til varme-
og kølesystemer,
• tilslutningen af op til 15 aktuatorer og 10 rumtermostater (afhængigt af anvendt type),
• tilslutningen af aktuatorer med virkemåden NC (Normally closed) eller NO (Normally open),
• tilslutningen og forsyningen af en pumpe.
Enhver anden brug, ændringer og ombygninger er udtrykkeligt forbudte. En ikke bestemmelsesmæs-
sig brug medfører farer, som producenten fralægger sig ansvaret for og som fører til en garanti- og
ansvarsfraskrivelse.
2.2 Sikkerhedsoplysninger
For at undgå ulykker med personskader og materielle skader skal alle sikkerhedsoplysninger i nærvæ-
rende vejledning overholdes. Der hæftes ikke for personskader og materielle skader, som forårsages
på grund af en ukorrekt håndtering og manglende overholdelse af fareoplysninger. I sådanne tilfælde
bortfalder ethvert garantikrav. Der hæftes ikke for følgeskader.
ADVARSEL
Livsfare på grund af elektrisk spænding ved basisstationen!
• Sluk for netspændingen inden åbningen og sikr mod genindkobling.
• Enheden må kun åbnes af en autoriseret fagperson.
• Afbryd eksterne spændinger og sikr mod genindkobling.
• Produktet må kun bruges i upåklagelig teknisk stand.
• Enheden må ikke bruges uden låg.
• Enheden må ikke betjenes af personer (herunder børn) med begrænsede fysiske, sensoriske eller
FI
SE
5
NO
FR
GB
DK
DK
NO
Funktion
mentale evner eller med manglende erfaring og/eller manglende viden. I givet fald skal de nævnte
personer være under opsyn eller blevet instrueret i brugen af enheden af en person, som er ansvar-
lig for deres sikkerhed.
• Sørg for, at ingen børn leger med produktet eller emballagen. Børn skal i givet fald være under
opsyn.
• Afbryd i givet fald spændingen til hele enkeltrumsreguleringen.
• Overhold enhedens effektgrænser og dens omgivelsesbetingelser.
• Træk tilsluttede forbrugeres kabler således, at de ikke medfører farer for mennesker og husdyr
(f.eks. snublefælder).
• Brug kun enheden i tørre samt støvfrie omgivelser.
• Enheden må ikke udsættes for fugt, vibrationer, konstant sollys eller varmestråler, kulde eller me-
kaniske belastninger.
3 Funktion
Med Altech V3 IP basisstationen reguleres gulvvarme/-køling rum for rum. Basisstationen registrerer
og anvender de registrerede indstillede og faktiske temperaturer af forbundne Altech V3 IP rumtermo-
stater. Svarende til disse oplysninger reguleres rummene via tilsluttede termiske aktuatorer konstant
på den fastsatte temperatur. Som option tilsluttes en cirkulationspumpe til basisstationen og styres af
denne og forsynes med energi (afhængigt af modellen).
Rækkevidden i bygninger kan afhænge stærkt af rækkevidden udenfor (frit feld).
Kommunikationen med andre komponenter sker via Homematic (HmIP) radioprotokollen. Radiotrans-
missionen realiseres på en ikke-eksklusiv transmissionsvej, hvorfor forstyrrelser ikke kan udelukkes.
Fejlpåvirkninger kan f.eks. fremkaldes af koblingsprocesser, el-motorer eller defekte el-apparater.
NO
FI
SE
FR
GB
DK
6
Oversigt over enheden
DK
NO

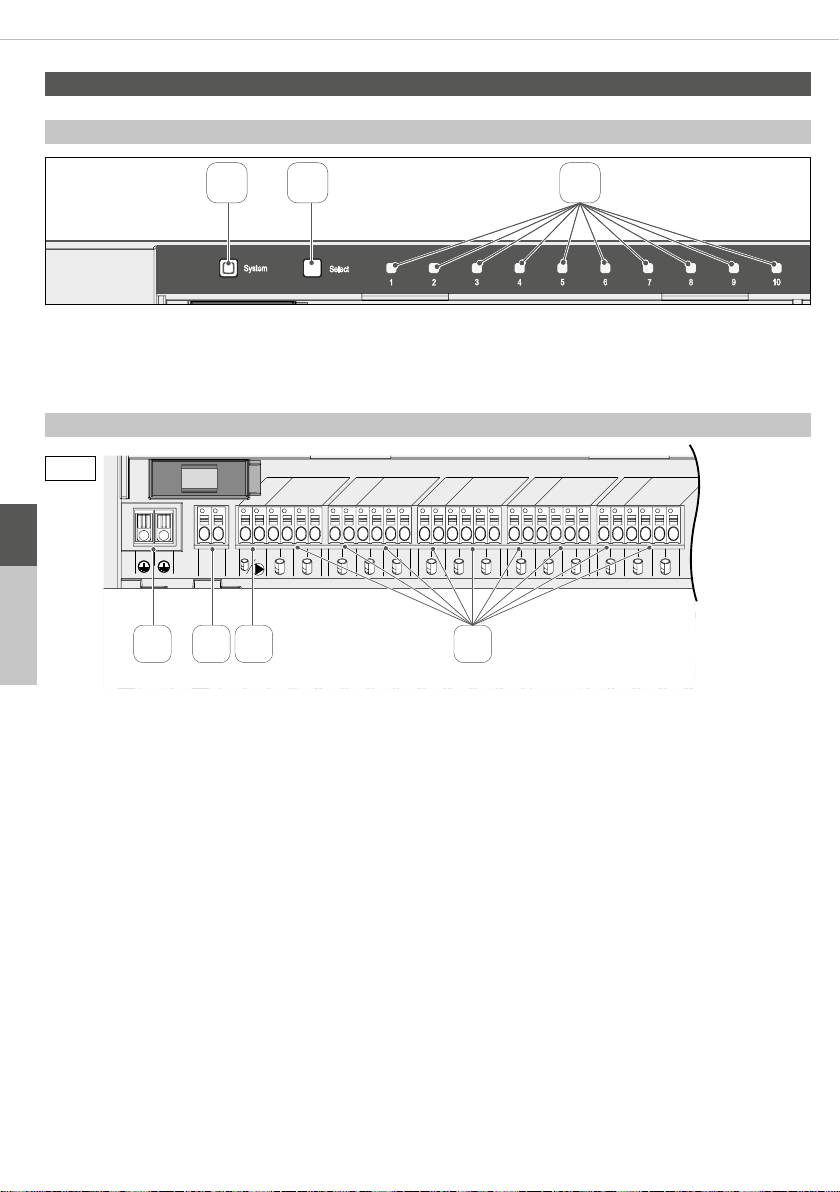

4 Oversigt over enheden
4.1 Visninger og betjeningselementer
4.2 Tilslutninger
(A) Systemtast og LED
(B) Select-tast og LED
(C) Varmezoner 1-10 (variant 10 zoner), hhv. varmezoner 1-6 (variant 6 zoner)
(E) Kun 230-V-variant: Tilslutning 1 og 2 beskyttelsesleder(e)
(F) Nettilslutning N/L
(G) Tilslutning aktuator / tilslutning cirkulationspumpe
(H) Tilslutning aktuator (alt efter variant op til 15 aktuatorer)
HZ1/Pump
HZ2
HZ3
HZ4
1212NL 12
T6.3AH
121212 121212 121212 121212
HZ5
HZ6
HZ7
HZ8
HZ9
HZ10
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24WRelay HZ1 230 V ~ 3 (1) A
DHGFE
HZ1/Pump
HZ2
HZ3
HZ4
1212NL 12
T6.3AH
121212 121212 121212 121212
HZ5
HZ6
HZ7
HZ8
HZ9
HZ10
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24WRelay HZ1 230 V ~ 3 (1) A
A B C
230 V
FI
SE
7
NO
FR
GB
DK
DK
NO
Oversigt over enheden
4.3 Tekniske data
Type / variant ALEC-42010-06 ALEC-42010-10
Forsyningsspænding 230 V / ±15% / 50 Hz
Strømoptagning 0,35 A
Sikring T6.3AH
Antal varmezoner 6 10
Antal aktuatorer 9 15
Koblingseffekt varmezone 1 1380 W
Koblingseffekt
varmezone 2...6 / 2...10 230 W
Maks. Nominel belastning af alle
aktuatorer 24 W
Ledningstype og -tværsnit stiv og fleksibel ledning,
0,75 - 1,5 mm²
Kapslingstype IP20
Kapslingsklasse I
Omgivelsestemperatur 0 til 50 °C
Mål (B x H x D) 225 x 75 x 52 mm
Mål transformator (B x H x D) -
Vægt 550 g 566 g
Vægt transformator -
Radiofrekvens 868,3 MHz/869,525 MHz
Modtagerkategori SRD category 2
Typ. Radiorækkevidde 270 m (i frit felt)
Duty Cycle < 1 % pr. h/< 10 % pr. h
Direktiver 2014/53/EU radioudstyr
2014/30/EU EMC
2011/65/EU RoHs 1999/5/EF
NO
FI
SE
FR
GB
DK
8
Montage
DK
NO
5 Montage
5.1 Montage DIN-skinne
5.2 Udvendig montage (kun 230-V-versioner)
137 mm
1 2
6 Tilslutning
ADVARSEL
Livsfare på grund af elektrisk spænding ved basisstationen!
• Enheden må kun åbnes af en autoriseret fagperson.
• Sluk for netspændingen inden åbningen og sikr mod genindkobling.
• Afbryd eksterne spændinger og sikr mod genindkobling.
Koblingen af en enkeltrumsregulering afhænger af individuelle faktorer og skal planlægges og realise-
res omhyggeligt af installatøren. Til stik-/klemmetilslutningerne skal de følgende tværsnit anvendes:
• massiv ledning: 0,5 – 1,5 mm²
• fleksibel ledning: 1,0 – 1,5 mm²
• Ledningsender 8-9 mm afisoleret
Aktuatorernes ledninger kan bruges med tyller.
1 2 3
FI
SE
9
NO
FR
GB
DK
DK
NO
Tilslutning
6.1 Åbning af huset
1
2
1
Kapitel 6.2 - 6.4
"Elektr. tilslutning"
2 3
6.2 Tilslutning strømforsyning
HZ1/Pump
HZ2
HZ3
HZ4
1212NL 12
T6.3AH
121212 121212 121212 121212
HZ5
HZ6
HZ7
HZ8
HZ9
HZ10
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24WRelay HZ1 230 V ~ 3 (1) A
N L
230 V
6.3 Tilslutning aktuatorer
230 V230 V230 V 230 V230 V
HZ1/Pump
HZ2
HZ3
HZ4
1212NL 12
T6.3AH
121212 121212 121212 121212
HZ5
HZ6
HZ7
HZ8
HZ9
HZ10
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24WRelay HZ1 230 V ~ 3 (1) A
N L
230 V
6.4 Tilslutning pumpe (som option)
Varmezone 1 (HZ1) kan alternativt bruges til at styre en cirkulationspumpe. Cirkulationspumpen tilslut-
tes via tilslutningsklemme (G) på følgende måde:
NO
FI
SE
FR
GB
DK
10
Ibrugtagning
DK
NO
HZ1/Pump
HZ2
HZ3
HZ4
1212NL 12
T6.3AH
121212 121212 121212 121212
HZ5
HZ6
HZ7
HZ8
HZ9
HZ10
Relay HZ2 - HZ10: 230V / 50Hz / 1A / max. 24WRelay HZ1 230 V ~ 3 (1) A
230 V
Pumpestyringen aktiveres eller deaktiveres enten direkte på basisstationen eller med en Altech V3 IP
rumbetjeningsenhed Display.
6.4.1 Aktivering og deaktivering af pumpestyring (basisstation)
1. Tryk på Altech V3 IP basisstationens Select-tast (B) i ca. 4 sekunder, indtil varmezone 1’s LED blinker
grønt:
2. Omstil pumpen fra aktiv til inaktiv eller fra inaktiv til aktiv: Tryk på Select-tast (B) i ca. 4 sekunder.
3. Udfør ingen ændring og forlad menuen: Tryk kort på select-tasten (B).
6.4.2 Aktivering og deaktivering af pumpestyring (rumbetjeningsenhed Display)
Med Altech V3 IP rumbetjeningsenhed Display kann der tilordnes pumpestyringen forskellige parame-
tre. Hertil skal parameter P025 i menu UnP1 (jf. kapitel 8: Konfiguration) ændres i overensstemmelse
med kravene.
Til parametrering skal en Altech V3 IP rumbetjeningsenhed opkoples til HZ1. Dette apparat kan
bruges til yderligere varmezoner.
7 Ibrugtagning
For ibrugtagningen af Altech V3 IP basisstationen skal der som minimum opkobles en Altech V3 IP
rumtermostat Display eller Analog til basisstationen. Alternativt integreres basisstationen via app'en
til Altech V3 IP access point i Altech V3 IP systemet. Ved brug uden access point konfigureres basissta-
tionen via Altech V3 IP rumtermostaten Display.
1. Opret Altech V3 IP basisstationens spændingsforsyning.
9Alle basisstationers varmezoner aktiveres i 10 minutter for først at deaktivere alle aktuatorernes
first-open-funktion.
9I de første 30 minutter efter første spændingsforsyning køres der en 2-punkts-regulering.
2. Alt efter systemkonfigurationens udførelse fortsættes der med kapitel 7.1 eller 7.2.
Signal fra LED Betydning
00,1 0,2 0,3 0,4
HZ1
Varighed i sekunder Pumpe inaktiv
(UnP1: P025, værdi 4)
00,5 1,0 1,5 2,0
HZ1
Varighed i sekunder Pumpe aktiv
(UnP1: P025, værdi 0)
