1 Zu dieser Anleitung 6
1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung 6
1.2 Symbole 6
2 Sicherheit 7
2.1 Bestimmungsgemäße Verwendung 7
2.2 Sicherheitshinweise 7
3 Geräteübersicht 8
4 Inbetriebnahme 8
4.1 Gerät anlernen 8
4.2 Montage 10
4.2.1 Mit Klebestreifen montieren 10
4.2.2 Mit Schrauben montieren 11
4.2.3 Auf einer Unterputzdose montieren 12
4.2.4 In Mehrfachkombinationen montieren 12
5 Außerbetriebnahme 13
6 Entsorgen 13
Inhalt
ESPNDLENG ITAFRADEU
6
DEU
1 Zu dieser Anleitung
1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung
Dieser Quick Install Guide gilt für das Raumbediengerät Display S (WTH 61001). Er
enthält Informationen, die für die Montage, Außerbetriebnahme und Entsorgung
notwendig sind. Der Quick Install Guide ist aufzubewahren und an nachfolgende
Benutzer weiterzugeben.
Die weiteren Informationen zur Inbetriebnahme, Bedienung und Funktion des Ge-
rätes sowie zusätzliche Alpha IP Systeminformationen sind der Bedienungsanleitung
auf www.alphaip.de zu entnehmen.
Systeminformationen, Funktionen und Bedienschritte aus der Anleitung des
Alpha IP Access Point (HAP 2001) sind zu berücksichtigen.
1.2 Symbole
Folgende Symbole werden in dieser Anleitung verwendet:
Hinweis: Kennzeichnet eine wichtige oder nützliche Information
ÖVoraussetzung
9Ergebnis, das aus einer Handlung erfolgt
• Aufzählung ohne feste Reihenfolge
1., 2. Anweisung mit fester Reihenfolge
Zu dieser Anleitung
DEUFRAITA ENGNDLESP
7
DEU
Sicherheit
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Raumbediengerät Display S (WTH 61001) ist Bestandteil des Alpha IP Systems
und dient der
• Installation in wohnungsähnlichen Umgebungen,
• Erfassung der Ist-Temperatur (Raumtemperatur) und Luftfeuchte,
• Einstellung der Soll-Temperatur (Wohlfühltemperatur),
• Regelung der Ist-Temperatur durch Ansteuerung von Heizkörperthermostaten
und Elektroheizkörper mit Schaltsteckdose,
• drahtlosen Kommunikation im Alpha IP Netzwerk.
Jegliche andere Verwendung, Änderungen und Umbauten sind ausdrücklich unter-
sagt. Eine nicht bestimmungsgemäße Verwendung führt zu Gefahren, für die der
Hersteller nicht haftet und zum Gewährleistungs- und Haftungsausschluss.
2.2 Sicherheitshinweise
Zum Vermeiden von Unfällen mit Personen- und Sachschäden sind alle Sicherheits-
hinweise in dieser Anleitung zu beachten. Personen- und Sachschäden die durch
unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht
werden, wird keine Haftung übernommen. In solchen Fällen erlischt jeder Gewähr-
leistungsanspruch! Für Folgeschäden wird keine Haftung übernommen!
• Das Gerät darf nur von einer autorisierten Fachkraft geöffnet werden.
ESPNDLENG ITAFRADEU
8
DEU
• Das Gerät nur in technisch einwandfreiem Zustand verwenden.
• Die Leistungsgrenzen des Gerätes und dessen Umgebungsbedingungen einhalten.
• Das Gerät nur in trockener sowie staubfreier Umgebung betreiben.
• Das Gerät keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder
anderer Wärmeeinstrahlung, Kälte oder mechanischen Belastungen aussetzen.
• Sicherstellen, dass keine Kinder mit dem Produkt oder der Verpackung spielen.
Gegebenenfalls Kinder beaufsichtigen.

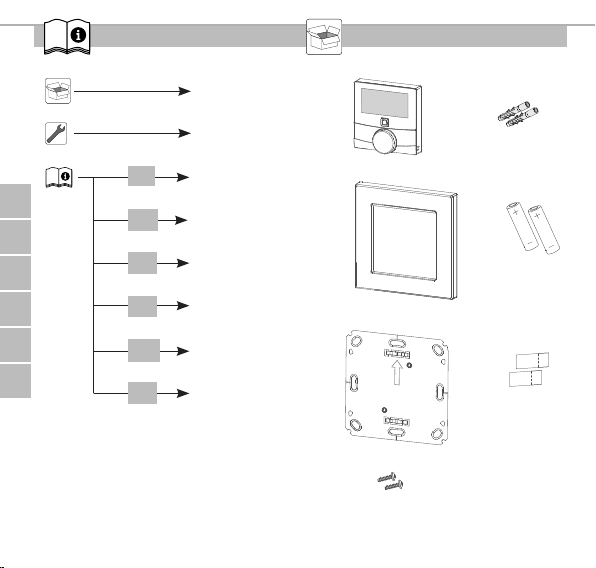

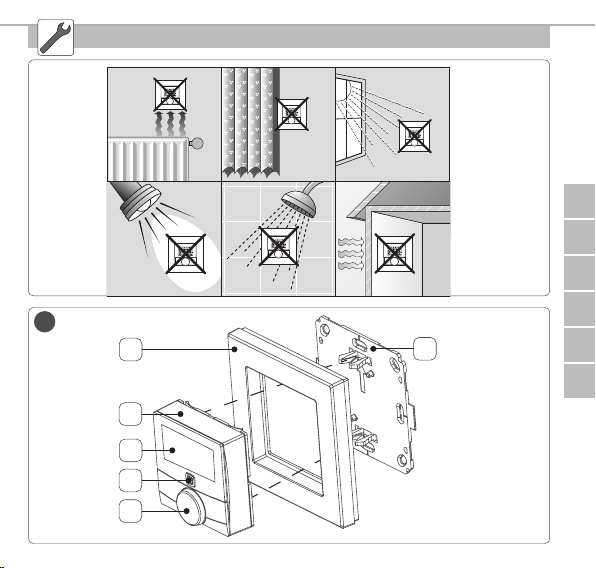

3 Geräteübersicht
(vgl. Seite 3 Abb. 1)
(A) Wechselrahmen
(B) Raumbediengerät Display S
(C) Display
(D) Systemtaste (Anlerntaste und LED)
(E) Stellrad
(F) Montageplatte
4 Inbetriebnahme
4.1 Gerät anlernen
Vor Funktionsfähigkeit des Gerätes muss die Integration in das Alpha IP System über
den Access Point (HAP 21001) erfolgen. Gerät wie folgt anlernen:
Inbetriebnahme
DEUFRAITA ENGNDLESP
9
DEU
Inbetriebnahme
ÖDer Alpha IP Access Point wurde über die Alpha IP App eingerichtet (siehe An-
leitung HAP 21001).
1. Die Alpha IP App auf dem Smartphone öffnen.
2. Den Menüpunkt Gerät Anlernen auswählen.
3. Das Raumbediengerät Display S aus dem Wechselrahmen herausziehen (vgl. Sei-
te 4 Abb.5).
4. Den Isolierstreifen aus dem Batteriefach herausziehen. Der Anlernmodus wird
automatisch für 3 Minuten aktiviert.
Der Anlernmodus ist manuell über die Systemtaste (vgl. D in Abb. 1) für
3 Min. aktivierbar.
5. Das Gerät erscheint automatisch in der Alpha IP App.
6. Zur Bestätigung die letzten vier Ziffern der Gerätenummer (SGTIN) eingeben
oder den beiliegenden QR-Code Scannen. Die Gerätenummer befindet sich unter
dem QR-Code bzw. im Batteriefach.
Nach einem erfolgreichen Anlernvorgang leuchtet die LED grün. Leuchtet
die LED rot, den Vorgang wiederholen.
7. Den Anweisungen in der App folgen.
ESPNDLENG ITAFRADEU
10
DEU
Inbetriebnahme
4.2 Montage
Aufgrund des Batteriebetriebs kann der Montageort flexibel gewählt werden. Die
Montage kann im mitgelieferten Wechselrahmen durch Verschrauben oder Aufkle-
ben der Montageplatte erfolgen. Eine Integration in eine bestehende Schalterserie
ist ebenfalls möglich.
4.2.1 Mit Klebestreifen montieren
Abhängig vom Untergrund kann die Montage mit den mitgelieferten doppelseitigen
Klebestreifen oder mit den mitgelieferten Schrauben erfolgen. Die Montage ist auf
unterschiedlichen Untergründen wie z.B. Mauerwerk, Möbeln, Fliesen oder Glas
möglich.
ÖDie Inbetriebnahme ist durchgeführt und das Gerät ist zusammengesetzt.
1. Eine geeignete Montageposition auswählen.
Bei einer Montage mit Klebestreifen, muss der Untergrund des Montageor-
tes glatt, eben, unbeschädigt, sauber, fett- und lösungsmittelfrei sein.
2. Die Schutzfolie von einer Seite des Klebesteifens entfernen.

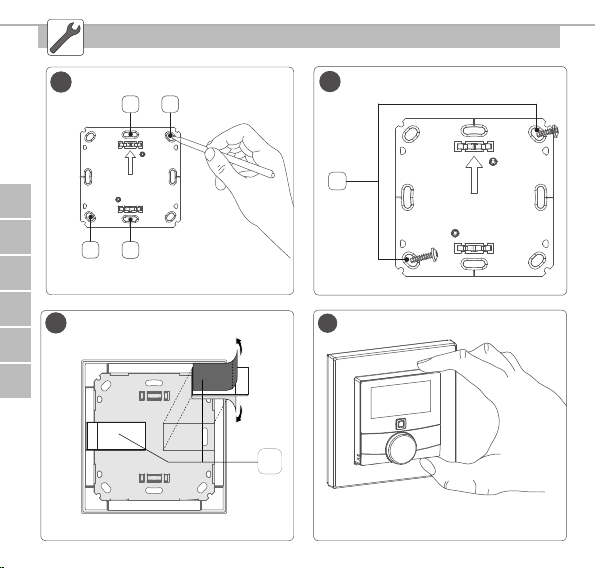

3. Die Klebesteifen auf der Rückseite der Montageplatte in den dafür vorgesehenen
Vertiefungen befestigen (vgl. S in Abb. 4).
4. Die Schutzfolie von der zweiten Seite des Klebesteifens entfernen.
5. Das Gerät an der gewünschte Position horizontal ausrichten und festdrücken.
