Aldes VEC micro-watt Manuel utilisateur

Assembly Instructions

Fan in casing VEC micro-watt

Montageanleitung

Lüfter in Gehäuse VEC micro-watt

Istruzioni di montaggio

Ventilatore in cassone VEC micro-watt

Manual del operador

Ventilador en caja VEC micro-watt

www.aldes.com

VC 245 - 110 25.748 - RCS 956 506 828 - Imprimé en France/Printed in France

Notice de Montage

Ventilateur en caisson

VEC micro-watt

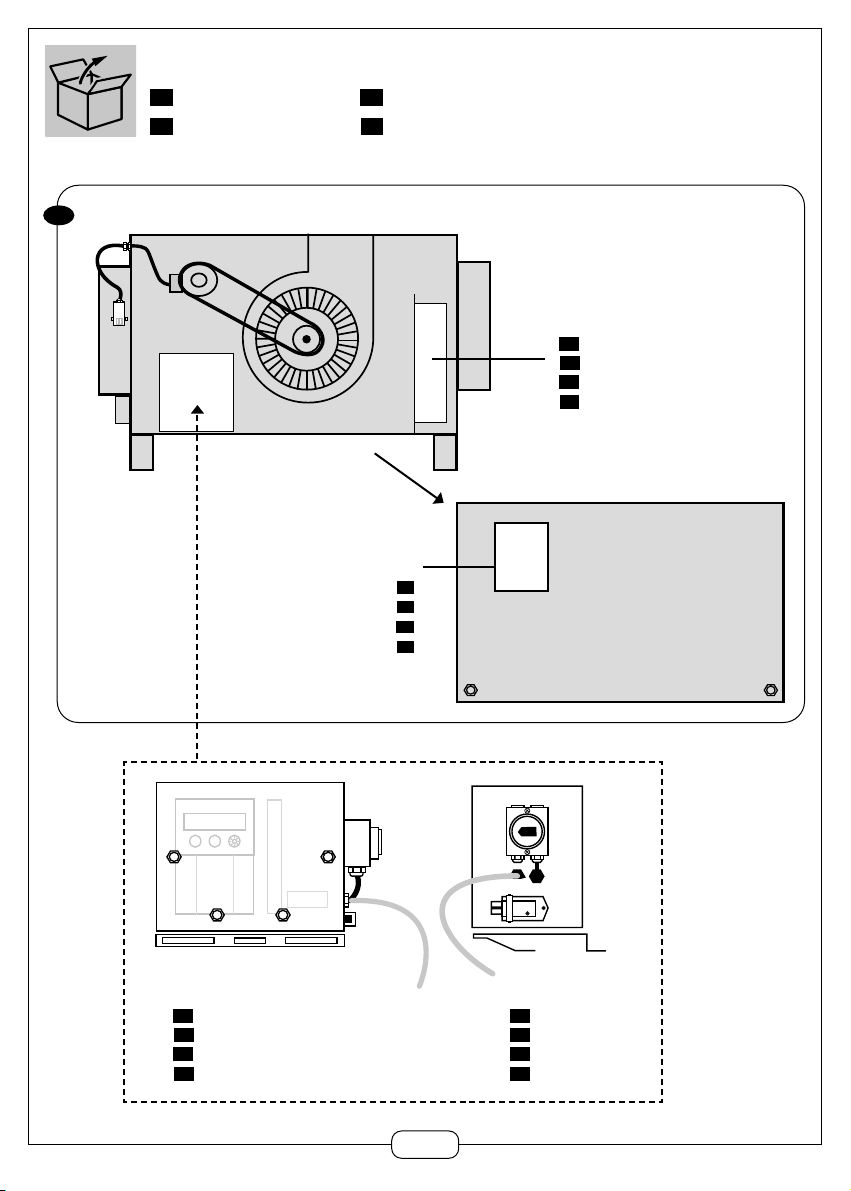

Identification Identifizierung

Identificazione Identificación

IDENTIFICATION

Assembly Instructions

Montageanleitung

Istruzioni di montaggio

Manual del operador

Vue de face

Front view

Frontansicht

Vista frontale

Vista frontal

Vue de côté

Side view

Seitenansicht

Vista laterale

Vista lateral

Notice de

Montage

Notice de Montage

Ejecteur

Ejector

Auswerfer

Espulsore

Eyector

Installation Installation

Installazione Instalación

INSTALLATION

Socle anti-vibratile

Anti-vibration mounting base

Schwingungsdämpfender Sockel

Zoccolo antivibrazioni

Base antivibración

Espace minimum : L

Minimum space: L

Mindestabstand: L

Spazio minimo: L

Espacio mínimo: L

Respecter les préconisations de la norme

NF P 50-411-1 (DTU 68.2).

Comply with the recommendations of the

Standards for mounting and assembly in force.

Vorschriften der einschlägigen Normen beachten.

Attenersi alle norme in vigore nel proprio paese.

Que cumpla con la regulación nacional.

Warnings Warnhinweise

Avvertenze Advertencia

MISE EN GARDE

VEC

Vapeur chlore

Atmosphere

explosive

Ni vapeur de chlore, ni atmosphère explosive

No chlorinated vapour nor explosive atmosphere

Keine Chlordämpfe oder explosive Atmosphäre

Né vapori di cloro, né atmosfera esplosiva

Ni vapor de cloro ni atmósfera explosiva

Ne laisser aucun corps étranger

dans le caisson

Do not leave any foreign body in the casing

Keine Fremdkörper im Gehäuse lassen

Non lasciare corpi estranei nel cassone

No dejar ningún cuerpo extraño en la caja

En cas d'intervention,

couper l'alimentation

Switch off power supply when

carrying out work.

Vor einem Eingriff dis

Stromversorgung abziehen.

Interrompere l'alimentazione

prima di effettuare qualunque

intervento.

En caso de intervenciòn,

cortar la alimentaciòn.

Start-up Inbetriebnahme

Avviamento Puesta en marcha

MISE EN ROUTE

VEC

Tube crystal

Crystal tube

Crystal-Rohr

Tubo cristallo

Tubo de cristal

Prise de terre

Earthing point

Erdungsanschluss

Presa di terra

Toma de tierra

Connecteur rapide

Quick fit connector

Schnellverbinder

Connettore rapido

Conector rápido

Connexions du boitier sur le VEC

Connections of the box on the VEC

Anschlüsse des Geräts am VEC

Connessioni dell'unità al ventilatore in cassone

Conexiones de la caja en el VEC

Montage du boitier micro-watt sur le VEC

Mounting the micro-watt box on to the VEC

Einbau des Mikrowatt-Geräts in VEC

Montaggio dell'unità micro-watt sul ventilatore in cassone

Montaje de la caja microwatio en el VEC

MISE EN ROUTE : Raccordement éléctrique

Inter de proximité

Proximity switch Näherungsschalter

Interruttore di prossimità Interruptor de proximidad

Pressostat d’alarme

Pressure switch Druckschalter

Pressostato di allarme Presóstato de alarma

Mise en route

Start-up Inbetriebnahme

Accensione Puesta en funcionamiento

Attention : L'utilisation d'un disjoncteur différen-

tiel inférieur à 300 mA est incompatible avec

le VEC micro-watt. Le raccordement életrique

se fera selon la norme NF C 15-100 dont, le

moteur doit être protégé dans l'installation fixe

par un dispositif omnipolaire ayant une distance

d'ouverture de 3 mm par contact.

Ne pas oublier de raccorder la terre

Caution: The use of a GFCI breaker of less than

300 mA is incompatible with the use of a VEC

micro-watt. The electrical connection will be carried

out in accordance with the electrical regulations.

The motor must be protected in the fixed installa-

tion by an omnipolar device with 3mm opening gap

per contact. Do not forget to connect the earth.

Vorsicht: Die Verwendung eines Differenzial-

schutzschalters mit weniger als 300 mA ist mit der

Verwendung eines Mikrowatt-VEC nicht kompatibel.

Ausführung der elektrischen Anschlüsse gemäß den

einschlägigen elektrischen Normen.

Vergessen Sie nicht die Erdung

Attenzione: L'uso di un interruttore automatico

differenziale inferiore a 300 mA è incompatibile

con l'uso di un VEC micro-watt. Il raccordo elettrico

deve essere effettuato conformemente alle norme

vigenti nel proprio paese.

No dimenticare la messa a terre.

Atención: La utilización de un interruptor

diferencial inferior a 300 mA es incompatible con

la utilización de un VEC microvatios. Respetar las

recomenaciones de la regulación nacional.

No olvidarse de conectar la tierra.

Start-up: electrical connections Einschalten: elektrischer Anschluss

Accensione: raccordo elettrico Puesta en funcionamiento: conexión eléctrica

230 VAC, 2 ~, 50 Hz

VEC 452C micro-watt :

400 VAC, 3 ~, 50 Hz

bleu

blue

marron

brown

noir

black

bleu

blue

marron

brown

noir

black

MISE EN ROUTE : Réglages

Ajustement de la pression de fonctionnement

Adjustment of the operating pressure Anpassung des Betriebsdrucks

Regolazione della pressione di esercizio Ajuste de la presión de funcionamiento

315,0

TABLEAU

Mode Operatoire

315,0

Pression de fonctionnement pré-réglée

en usine

Operating pressure pre-set at the factory

Werkseitig voreingestellter Betriebsdruck

Pressione di esercizio preregolata

in fabbrica

Presión de funcionamiento preajustada

en planta

CVEC 240H : 110 Pa

VEC 271-321 : 120 Pa

VEC 382 : 130 Pa

VEC 452 : 140 Pa

TABLEAU

100

Pression (Pa)

Affichage (%)

120

110

130

140

160

150

180

190

200

255,0

275,0

315,0

295,0

335,0

355,0

395,0

375,0

415,0

435,0

455,0

Mode Opératoire

315,0

Réglage de la pression de fonctionnement du

ventilateur par potentiomètre.

Attention, réglage sensible !

Vérification :

- Vérifier le sens de rotation de la roue (P> 90 Pa)

- Vérifier qu'il n'existe pas de bruits anormaux

Potentiomètre de réglage :

Attention réglage sensible

Adjustment potentiometer

Einstell-Potentiometer: Achtung, Einstellung

sehr sensibel

Potenziometro di regolazione: attenzione,

regolazione sensibile

Potenciómetro de ajuste: atención ajuste

sensible

Start-up: adjustments Einschalten: Einstellungen

Accensione: regolazioni Puesta en funcionamiento: ajustes

Aldes se réserve le droit d’apporter à ses produits toute modifications liées à l’évolution de la technique. Le contenu de cette notice peut être modifié sans préavis.

RÉGLAGES

∆P mini > 90 Pa à débit maxi (compatibilité avec le pressostat d'alarme)

∆P min > 90 Pa at max. airflow (compatibility with the alarm pressure switch)

∆P mindestens > 90 Pa bei maximaler Luftleistung (Vereinbarkeit mit dem

Alarmdruckwächter)

∆P minimo > 90 Pa a portata massima (compatibilità con il pressostato di allarme)

∆P mini > 90 Pa con caudal máximo (compatibilidad con el presóstato de alarma)

Vérifier le sens de rotation de la roue.

Vérifier qu’il n’existe pas de bruits anormaux.

Check the direction of the impeller's rotation.

Check that there are no abnormal noises.

Rotationsrichtung des Rads überprüfen.

Sicherstellen, dass es keine anomalen

Geräusche gibt.

Verificare il senso di rotazione della ruota.

Verificare che non ci siano rumori anormali.

Verificar el sentido de rotación de la rueda.

Verificar que no existen ruidos anormales.

DÉCLARATION CE DE CONFORMITÉ

CE DECLARATION OF CONFORMITY

Type de matériel

Type of product

Ventilateur en caisson

VEC micro-watt

est développé, conçu et fabriqué conformément aux Directives et Normes citées ci-après

is developped, designed and manufactured in accordance with the following Directives and

Standards

Le dossier technique étant disponible.

The technical file being available.

La notice d’instruction précise en particulier les règles d’installation et d’utilisation du matériel.

The instruction leaflet gives details on the rules for installation and use of the equipment.

Si le matériel doit être incorporé à une installation, la conformité de l’ensemble doit être réali-

sée et déclarée par l’incorporateur final.

If the equipment is forseen to be incorporated, the compliance of the final assembly shall be decla-

red and is responsability of the incorporator.

A Vénissieux, le 20.12.2001

At Le Directeur Qualité

Quality Manager

Y. ROMEAS

Directive Machine / MD 89/392/CEE EN 292

EN 294

EN 414

Directive CEM / EMC 89/336/CEE EN 55014

EN 55104

Directive Basse Tension / LVD 73/23/CEE EN 60335
