Aldes EasyVEC Manuel utilisateur

www.aldes.com

EasyVEC

Notice d’installation

Installation instructions

Installationsanleitung

Montagehandleiding

Instrucción de utilización

Manuale di installazione

1. GÉNÉRALITÉS • GENERAL INFORMATION • ALLGEMEINES • ALGEMEEN

• GENERALIDADES • GENERALITÀ

1.1. Documents de référence associés • Related reference documents • Zugehörige

Referenzdokumente • Bijbehorende referentiedocumenten • Documentos de referencia

asociados • Documenti di riferimento associati

Documents / Documents / Dokumente / Documenten / Documentos / Documenti Aldes.com

Guide de démarrage rapide / Quick Start Guide / Kurzanleitung / Snelstartgids / Guía de arranque rápido /

Guida per l’avvio rapido 

Documentation commerciale / Sales brochure / Verkaufsdokumentation / Verkoopdocumentatie / Documentación

comercial / Documentazione commerciale 

Documentation technique / Technical documentation / Technische Dokumentation / Technische documentatie /

Documentación técnica / Documentazione tecnica 

PV C4 

Tutoriels d’installation et de maintenance / Installation & maintenance tutorials / Installations un Wartungtutorials /

Montage- en onderhouds zelfstudiegids / Tutoriales de instalación y de mantenimiento / Tutorial di installazione e di

manutenzione

1.2. Schéma de principe • Layout diagram • Schaltplan • Blokschema • Esquema de principio •

Schema generale

1.3. Vue éclatée • Exploded view • Explosionszeichnung • Explosietekening • Vista despiezada •

Vista esplosa

FR GB DE NL ES IT

1Panneau d’accès Access panel Abdeckplatte Toegangspaneel Panel de acceso Pannello di accesso

2Télécommande Remote control Fernbedienung Afstandsbediening Telecomando Telecomando

3Boîtier électronique Electrical box Schaltkasten Elektronische module Caja electrónica Unità elettronica

4Moto-ventilateur Fan Motorventilator Elektrische ventilator Motoventilador Motoventilatore

5Pied isolant (accessoire) Insulating base

(accessory) Isolierfuß (Zubehör) Isolatievoet (accessoire) Pie aislante (accesorio) Piede isolante

(accessorio)

6Piquage Branch Messanschluss Leidingaansluiting Derivación Presa

7Bouchon ou grille Plug or grille Verschluss oder Gitter Afsluitdop of rooster Tapón o rejilla Tappo o griglia

1.4. Encombrement • Dimensions • Abmessungen • Afmetingen • Dimensiones generales •

Ingombri

EasyVEC

EasyVEC P (mm) L (mm) H (mm) Ø (mm) D (mm) E (mm) F (mm) M (mm) O (mm) Y (mm) T (mm) kg

300 372 302 321 160 - 205 35 57 25 340 356 12

300* 374 354 347 160 - 205 35 57 0,8 392 408 15

700 562 352 371 250 125 230 35 58 25 390 406 16

700* 564 404 397 250 125 230 35 58 0,8 442 458 20

1000 688 402 421 315 157,5 255 35 63 25 440 456 19

1000* 691 454 447 315 157,5 255 35 63 0,8 492 508 25

1500 688 402 421 315 157,5 255 35 63 25 440 456 21

1500* 691 454 447 315 157,5 255 35 63 0,8 492 508 27

2000 738 452 471 355 177,5 280 35 63 25 490 506 30

2000* 741 504 497 355 177,5 280 35 63 0,8 542 558 39

2500 795 502 521 400 200 305 35 73 25 540 556 40

2500* 797 554 547 400 200 305 35 73 0,8 592 608 52

3000 795 502 521 400 200 305 35 73 25 540 556 42

3000* 797 554 547 400 200 305 35 73 0,8 592 608 54

EasyVEC Compact

EasyVEC Compact B C P R F H E Ø (mm) kg

EasyVEC 300 Compact 93 432 377 432 488 277 139 160 9

EasyVEC 300 Compact isolé 67 432 427 432 488 279 140 160 14

EasyVEC 600 Compact 93 482 427 482 538 327 164 200 12

EasyVEC 600 Compact isolé 67 482 477 482 538 329 165 200 19

EasyVEC 1000 Compact 93 532 477 532 588 352 177 250 14

EasyVEC 1000 Compact isolé 67 532 527 532 588 354 178 250 22

EasyVEC 2000 Compact 93 582 527 582 648 352 177 315 20

EasyVEC 2000 Compact isolé 67 582 577 582 648 354 178 315 26

* isolé / insulated / isoliert / los / aislado / isolato

(Vue de dessus / Top View / Aufsicht / Bovenaanzicht /

Vista superior / Vista dall’alto)

2. DESCRIPTION GÉNERALE • GENERAL DESCRIPTION • ALLGEMEINE

BESCHREIBUNG • ALGEMENE BESCHRIJVING • DESCRIPCIÓN GENERAL •

DESCRIZIONE GENERALE

2.1. Déchargement • Unloading • Entladen • Uitladen • Descarga • Scarico

4.83

Torx 30

1. 2

x 9

x 4

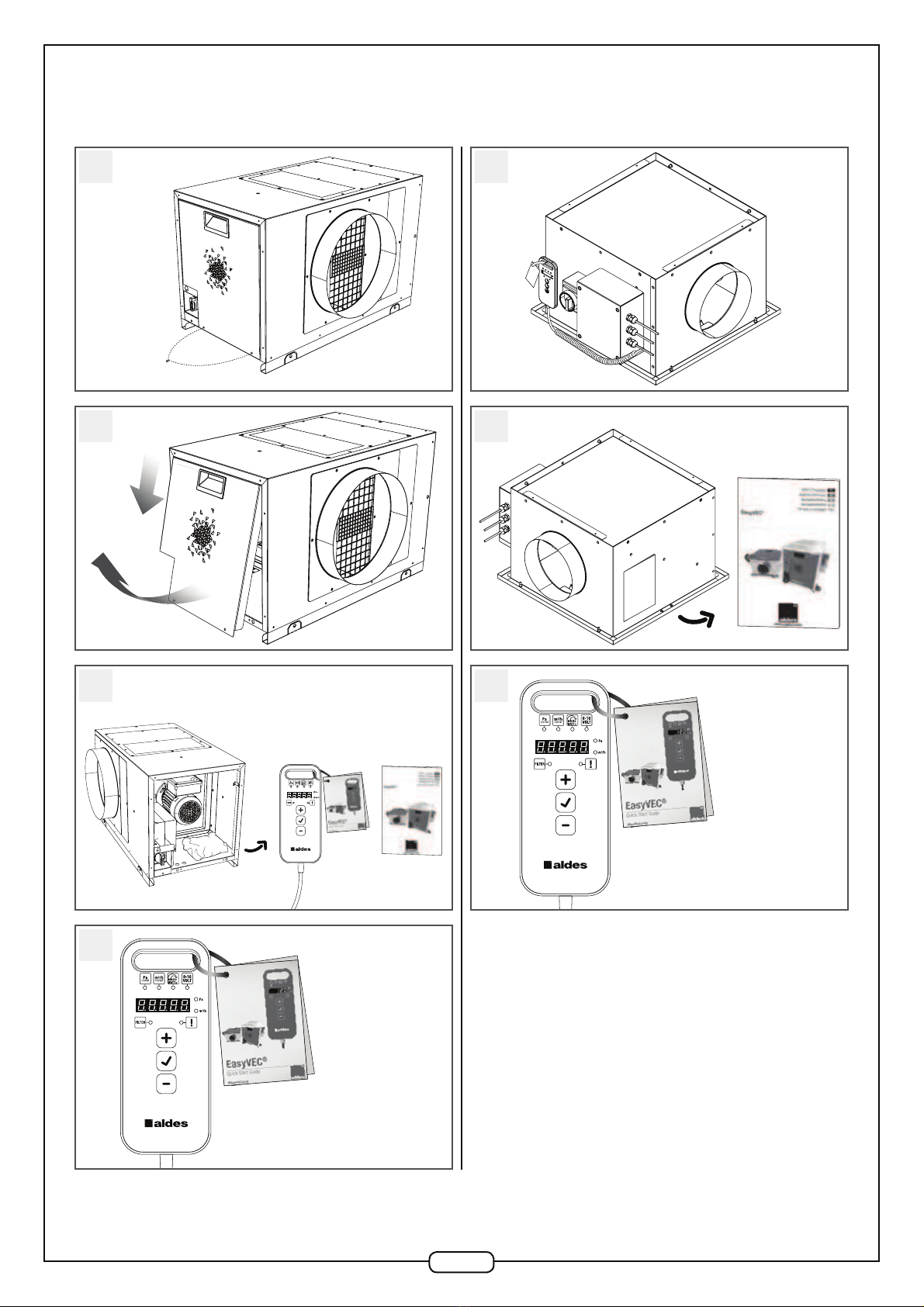

2.2. Déballage • Unpacking • Auspacken • Uitpakken • Desembalaje • Disimballaggio

EasyVEC EasyVEC Compact

2. 2.

x 2

3. PRÉCONISATIONS AVANT MONTAGE • RECOMMENDATIONS PRIOR TO

ASSEMBLY • EMPFEHLUNG VOR MONTAGE • MONTAGEVOORSCHRIFTEN •

RECOMENDACIONES ANTES DEL MONTAJE • RACCOMANDAZIONI PRIMA

DEL MONTAGGIO

EasyVEC EasyVEC Compact

600 mm

4. MONTAGE • ASSEMBLY • EINBAU • MONTAGE • MONTAJE • MONTAGGIO

4.1. Consignes de sécurité • Safety instructions • Sicherheitshinweise • Veiligheidsinstructies •

Consignas de seguridad • Istruzioni di sicurezza

2.1.

3’. 4.

Ø M8

11034434 11034434

EasyVEC EasyVEC Compact

OFF

4.2. Raccordements aérauliques • Air duct connections • Lufttechnische Anschlüsse •

Aansluiting van luchtkanalen • Conexiones aeráulicas • Raccordi aeraulici

EasyVEC C4 300

EasyVEC C4 & EasyVEC

EasyVEC Compact

11034433

4.3. Raccordements électriques • Electrical connections • Elektroanschlüsse • Elektrische

aansluitingen • Conexiones eléctricas • Connessioni elettriche

EasyVEC ®EasyVEC ®Compact

L N

2’.

OFF

1. OFF

1 2
