Original-Betriebsanleitung
477 031_a 5
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
Zu diesem Handbuch.........................................5
Produktbeschreibung..........................................5
Lieferumfang.......................................................6
Sicherheitshinweise............................................6
Montage..............................................................6
Inbetriebnahme...................................................7
Wartung und Pflege........................................... 8
Lagerung............................................................ 8
Entsorgung......................................................... 8
Hilfe bei Störung................................................ 8
Garantie..............................................................9
EG-Konformitätserklärung................................10
ZU DIESEM HANDBUCH
Lesen Sie diese Dokumentation vor der Inbe-
triebnahme durch. Dies ist Voraussetzung für
sicheres Arbeiten und störungsfreie Handha-
bung.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Diese Dokumentation ist permanenter Be-
standteil des beschriebenen Produkts und
soll bei Veräußerung dem Käufer mit überge-
ben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise
kann Personen- und / oder Sachschäden
vermeiden.
ADVICE
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
PRODUKTBESCHREIBUNG
In dieser Dokumentation werden verschiedene
Modelle von Gartenpumpen beschrieben. Identi-
fizieren Sie Ihr Modell anhand des Typschilds.
Produktübersicht

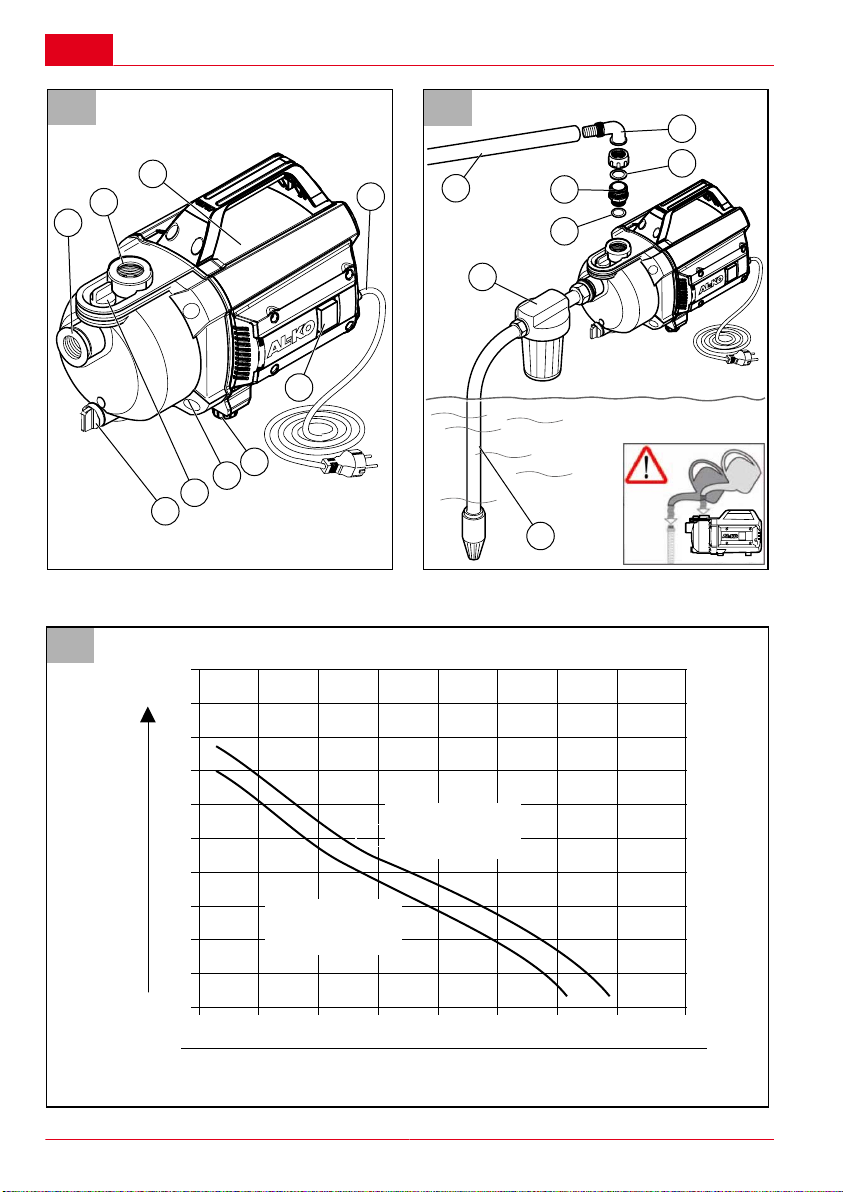

siehe Abb. A, B
1 Pumpeneingang/Saugleitungsanschluss
2 Pumpenausgang/Druckleitungsanschluss
3 Motorgehäuse
4 Anschlusskabel
5 Ein/Aus-Schalter
6 Pumpenfuss
7 Pumpengehäuse
8 Einfüllschraube
9 Ablassschraube Pumpengehäuse
10 Druckleitung
11 Winkelnippel
12 Dichtung
13 Verbindungsnippel
14 Dichtung
15 Filter
16 Saugleitung
Funktion
Die Gartenpumpe saugt das Wasser über die
Saugleitung an und fördert es zum Pumpenaus-
gang. Sie wird durch einen Ein-/Aus-Schalter be-
dient.
INOX
Geräte mit der Bezeichnung "INOX" werden in
rostfreier Edelstahlausstattung ausgeliefert. Auf-
bauweise und Funktion werden hiervon nicht be-
rührt.
Bestimmungsgemäße Verwendung
Die Gartenpumpe ist für die private Nutzung in
Haus und Garten bestimmt. Sie darf nur im Rah-
men der Einsatzgrenzen gemäß der technischen
Daten betrieben werden.
Die Gartenpumpe eignet sich zum:
Bewässern und Gießen
Um- und Auspumpen von Behältern (z. B.
Schwimmbecken)
Wasserentnahme aus Brunnen, Regenton-
nen und Zisternen.
Die Gartenpumpe ist ausschließlich zum Fördern
von folgenden Flüssigkeiten geeignet:
DProduktbeschreibung
6 JET 3000 / JET 3500 (INOX)
Klarwasser, Regenwasser
chlorhaltigem Wasser (z. B. Schwimmbe-
cken)
Eine andere oder darüber hinausgehende Ver-
wendung gilt als nicht bestimmungsgemäß.
Möglicher Fehlgebrauch
Die Gartenpumpe darf nicht im Dauerbetrieb ein-
gesetztwerden. Sie sind nicht geeignet zur Förde-
rung von:
Trinkwasser
Salzwasser
Schmutzwasser
Lebensmitteln
aggressiven Medien, Chemikalien
ätzenden, brennbaren, explosiven oder ga-
senden Flüssigkeiten
Flüssigkeiten, die wärmer als 35 °C sind
sandhaltigem Wasser und schmirgelnden
Flüssigkeiten.
LIEFERUMFANG
Thermoschutz
Das Gerät ist mit einem Thermoschutzschalter
ausgestattet, der den Motor bei Überhitzung ab-
schaltet. Nach einer Abkühlphase von ca. 15 -
20 Minuten schaltet die Pumpe selbsttätig wieder
ein.
SICHERHEITSHINWEISE
ACHTUNG!
Verletzungsgefahr!
Gerät und Verlängerungskabel nur in
technisch einwandfreiem Zustand be-
nutzen! Beschädigte Geräte dürfen nicht
betrieben werden.
Sicherheits- und Schutzeinrichtungen
dürfen nicht außer Kraft gesetzt werden!
Kinder oder Personen, die die Betriebsanlei-
tung nicht kennen, dürfen das Gerät nicht be-
nutzen.
Das Gerät nie am Anschlusskabel hochhe-
ben, transportieren oder befestigen.
Eigenmächtige Veränderungen oder Umbau-
ten am Gerät sind verboten.
Elektrische Sicherheit
VORSICHT!
Gefahr beim Berühren spannungs-
führender Teile!
Stecker sofort vom Netz trennen,
wenn das Verlängerungskabel beschä-
digt oder durchtrennt wurde! Wir emp-
fehlen den Anschluss über einen FI-
Schutzschalter mit einem Nennfehler-
strom < 30 mA.
Die Haus-Netzspannung muss mit den An-
gaben zur Netzspannung in den Technischen
Daten übereinstimmen, keine andere Versor-
gungsspannung verwenden.
Das Gerät darf nur an einer elektrischen Ein-
richtung gemäß DIN/VDE 0100, Teil 737, 738
und 702 (Schwimmbäder) betrieben werden.
Zur Absicherung muss ein Leitungs-Schutz-
schalter 10 A sowie ein Fehlerstrom-Schutz-
schalter mit einem Nennfehlerstrom von
10/30 mA installiert werden.
Nur Verlängerungskabel verwenden, die für
den Gebrauch im Freien vorgesehen sind -
Mindestquerschnitt 1,5 mm2. Kabeltrommeln
immer vollständig abrollen.
Beschädigte oder brüchige Verlängerungs-
kabel dürfen nicht verwendet werden.
➯Kontrollieren Sie vor jeder Inbetrieb-
nahme den Zustand ihres Verlänge-
rungskabels.
MONTAGE
Gerät aufstellen
1. Bereiten Sie einen ebenen und festen Stand-
ort vor.
2. Stellen Sie das Gerät waagerecht und über-
flutungssicher auf.
➯Das Gerät muss vor Regen und direktem
Wasserstrahl geschützt sein.
Saugleitung anschließen
1. Wählen Sie die Länge der Saugleitung (Abb.
B -16) so aus, dass die Pumpe nicht trocken-
laufen kann. Die Saugleitung muss sich im-
mer mindestens 30 cm unter der Wasserober-
fläche befinden.
2. Schließen Sie die Saugleitung an. Achten Sie
dabei auf dichten Anschluss, ohne das Ge-
winde zu beschädigen.
Montage
477 031_a 7
➯Wir empfehlen den Einbau flexibler Lei-
tungen am Pumpeneingang (Abb. A -1).
So kann kein mechanischer Druck oder
Zug auf die Pumpe ausgeübt werden.
3. Bei geringfügig sandhaltigem Wasser muss
zwischen Saugleitung und Pumpeneingang
ein Vorfilter eingebaut werden. Fragen Sie
dazu Ihren Fachhändler.
4. Saugleitung stets steigend verlegen.
ADVICE
Beträgt die Ansaughöhe mehr als 4 m,
muss ein Saugschlauch mit einem
Durchmesser größer 1“ montiert werden.
Wir empfehlen das Verwenden einer
AL-KO Sauggarnitur mit Saugschlauch,
Saugkorb und Rückflussstop. Fragen
Sie Ihren Fachhändler.
Druckleitung montieren
1. Schrauben Sie den Verbindungsnippel (Abb.
B -13) mit dem Runddichtring (Abb. B -14) in
den Pumpenausgang (Abb. A -3).
2. Schrauben Sie den Winkelnippel (Abb. B -11)
mit Dichtung (Abb. B -12) auf den Verbin-
dungsnippel (Abb. B -13) und drehen Sie den
Winkelnippel in die gewünschte Richtung.
3. Befestigen Sie eine Druckleitung (Abb. B -10)
am Winkelnippel (Abb. B -11).
4. Öffnen Sie alle in der Druckleitung vorhande-
nen Verschlüsse (Ventile, Spritzdüsen, Was-
serhahn).
INBETRIEBNAHME
Gartenpumpe befüllen
ACHTUNG!
Trockenlauf zerstört die Pumpe! Die
Pumpe muss vor jeder Inbetriebnahme
bis zum Überlauf mit Wasser gefüllt sein,
damit sie sofort ansaugen kann.
1. Öffnen Sie die Einfüllschraube (Abb. B -8).
2. Füllen Sie über die Einfüllschraube Wasser
ein, bis die Markierung am Pumpengehäuse
erreicht ist.
3. Schrauben Sie die Einfüllschrauben wieder
ein.
Pumpe einschalten
1. Öffnen Sie alle in der Druckleitung vorhande-
nen Verschlüsse (Ventil, Spritzdüse, Wasser-
hahn).
2. Stecken Sie den Netzstecker des Anschluss-
kabels in die Steckdose.
3. Schalten Sie die Gartenpume am Ein- / Aus-
Schalter ein.
ACHTUNG!
Lassen Sie die Pumpe nicht gegen eine
geschlossene Druckleitung laufen.
Pumpe ausschalten
1. Schalten Sie die Pumpe nach Gebrauch am
Ein- / Aus-Schalter aus.
2. Schließen Sie alle in der Druckleitung vorhan-
denen Verschlüsse.
ADVICE
Wenn länger als 180 Sekunden nichts
angesaugt wird, geht die Gartenpumpe
automatisch auf „Störung“ und schaltet
aus.
VORSICHT!
Verletzungsgefahr durch heißes Was-
ser
Bei längerem Betrieb gegen die ge-
schlossene Druckseite (>10 min) kann
sich das Wasser in der Pumpe stark er-
hitzen und unkontrolliert austreten! Tren-
nen Sie das Gerät vom Netz und lassen
Sie Pumpe und Wasser abkühlen. Neh-
men Sie das Gerät erst nach Beheben
aller Mängel wieder in Betrieb!
Die Verletzungsgefahr durch heißes Wasser kann
bei:
unsachgemäßer Installation
geschlossene Druckseite
Wassermangel in der Saugleitung oder
defektem Druckschalter entstehen.
Vorgehen
1. Trennen Sie das Gerät vom Netz und lassen
Sie Pumpe und Wasser abkühlen.
2. Überprüfen Sie Gerät, Installation und Was-
serstand.
3. Nehmen Sie das Gerät erst nach Beheben al-
ler Mängel wieder in Betrieb!
DWartung und Pflege
8 JET 3000 / JET 3500 (INOX)
WARTUNG UND PFLEGE
ACHTUNG!
Vor Beginn aller Wartungs- und Pfle-
gearbeiten ist die Pumpe vom Netz zu
nehmen. Netzstecker aus der Steckdose
ziehen.
Pumpe spülen
Nach Förderung von chlorhaltigem Schwimmbad-
wasser oder Flüssigkeiten, die Rückstände hin-
terlassen, muss die Pumpe mit klarem Wasser
gespült werden.
Verstopfungen beseitigen
1. Trennen Sie das Gerät vom Netz und sichern
Sie es gegen Wiedereinschalten.
2. Entfernen Sie den Saugschlauch am Pum-
peneingang.
3. Schließen Sie den Druckschlauch an die
Wasserleitung an.
4. Lassen Sie Wasser durch das Pumpenge-
häuse laufen, bis sich die Verstopfung auflöst.
5. Prüfen Sie durch kurzes Einschalten, ob die
Pumpe freidreht.
6. Nehmen Sie das Gerät wie beschrieben wie-
der in Betrieb.
LAGERUNG
1. Entleeren Sie die Saug- und Druckleitung.
2. Schrauben Sie die Ablassschraube heraus
und lassen Sie das Wasser aus der Pumpe
auslaufen.
3. Schrauben Sie die Ablassschraube wieder
ein und lagern Sie Pumpe und Zubehör frost-
frei.
ADVICE
Bei Frostgefahr muss das System voll-
ständig entleert werden.
ENTSORGUNG
Ausgediente Geräte, Batterien oder
Akkus nicht über den Hausmüll ent-
sorgen!
Verpackung, Gerät und Zubehör sind aus
recyclingfähigen Materialien hergestellt
und entsprechend zu entsorgen.
HILFE BEI STÖRUNG
VORSICHT!
Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.
Störung Mögliche Ursache Beseitigung
Laufrad blockiert, Trockenlauf, automa-
tische Abschaltung nach 90 Sekunden
Schmutz im Ansaugbereich entfernen.
Durch Öffnung im Motorgehäuse hin-
ten mit geeignetem Werkzeug reinigen.
Thermoschalter hat abgeschaltet. Warten, bis der Thermoschalter die
Gartenpumpe wieder einschaltet.
Auf maximale Temperatur des Förder-
mediums achten. Gartenpumpe prüfen
lassen.
Pumpen-Antriebs-
motor läuft nicht
Keine Netzspannung vorhanden Sicherungen prüfen, Stromversorgung
von Elektrofachkraft prüfen lassen.
Wasserstand zu niedrig. Trockenlauf,
automtische Abschaltung nach 90 Se-
kunden.
Saugschlauch tiefer eintauchen.
Luft im Pumpengehäuse. Gartenpumpe befüllen.
Gartenpumpe
läuft aber fördert
nicht.
Gartenpumpe saugt Luft. Alle Anschlussverbindungen und den
Filterdeckel auf Dichtheit prüfen.
Garantie
477 031_a 9
Störung Mögliche Ursache Beseitigung
Saugseitige Verstopfung. Achtung!
Verbrennungsgefahr durch heißes
Wasser!
Schmutz im Ansaugbereich entfernen.
Druckleitung geschlossen. Achtung!
Verbrennungsgefahr durch heißes
Wasser! Druckleitung öffnen.
Druckschlauch geknickt Druckschlauch strecken
Druckschlauch geknickt Druckschlauch strecken.
Schlauchdurchmesser zu klein. Größeren Druckschlauch verwenden.
Saugseitige Verstopfung Schmutz im Ansaugbereich entfernen.
Förderhöhe zu groß Max. Förderhöhe beachten → siehe
technische Daten
Fördermenge zu
gering
Saughöhe zu groß Saughöhe prüfen, max Saughöhe be-
achten → siehe technische Daten.
ADVICE
Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.
GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-
rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die
Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
eigenmächtigen Reparaturversuchen
eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf
dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ-
ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers
gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.
DEG-Konformitätserklärung
10 JET 3000 / JET 3500 (INOX)
EG-KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den Anfor-
derungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen
Standards entspricht.
Produkt Typ Hersteller
Gartenpumpe
Seriennummer
G3013015
JET 3000 / JET 3500
JET 3000 INOX
JET 3500 INOX
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Bevollmächtigter EU-Richtlinien Harmonisierte Normen
Hr. Anton Eberle
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EG
2004/108/EG
2000/14/EG (13)
Konformitätsbewertung
2000 /14/EG Anhang V
Kötz, 25.04.2012
Antonio De Filippo
Managing Director
Schallleistungspegel
JET 3000
gemessen: 76 dB(A)
garantiert: 78 dB(A)
JET 3500
gemessen: 78 dB(A)
garantiert: 80 dB(A)
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Autres manuels pour JET 3000
4
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Autres manuels AL-KO Pompe à eau
AL-KO
AL-KO JET F 1300 Manuel utilisateur
AL-KO
AL-KO JET 3600 Instructions d'utilisation et d'installation
AL-KO
AL-KO GP 600 ECO Instructions d'utilisation et d'installation
AL-KO
AL-KO SUB 10000 DS Manuel utilisateur
AL-KO
AL-KO TWIN 10000 combi Manuel utilisateur
AL-KO
AL-KO JET 4000 Manuel de service
AL-KO
AL-KO HW 3000 Manuel utilisateur
AL-KO
AL-KO HW 600 ECO Instructions d'utilisation et d'installation
AL-KO
AL-KO TBP 6000/7 Instructions d'utilisation et d'installation
AL-KO
AL-KO DIVE 5500/3 Manuel utilisateur
AL-KO
AL-KO JET 4000 Manuel de service
AL-KO
AL-KO JET 3000 Guide rapide
AL-KO
AL-KO HW 1300 INOX Manuel utilisateur
AL-KO
AL-KO Sub 8000 Manuel utilisateur
AL-KO
AL-KO SP 700 Manuel utilisateur
AL-KO
AL-KO JET 4000 Manuel utilisateur
AL-KO
AL-KO SUB 6500 Manuel utilisateur
AL-KO
AL-KO HW 604 Manuel utilisateur
AL-KO
AL-KO TK 250 ECO Instructions d'utilisation et d'installation
AL-KO
AL-KO BMP 14001 Instructions d'utilisation et d'installation
Manuels Pompe à eau populaires d'autres marques
Sykes AmeriPumps
Sykes AmeriPumps GP100M Guide de dépannage
DUROMAX
DUROMAX XP WX Series Manuel utilisateur
BRINKMANN PUMPS
BRINKMANN PUMPS SBF550 Manuel utilisateur
Franklin Electric
Franklin Electric IPS Manuel utilisateur
Xylem
Xylem e-1532 Series Manuel utilisateur
Milton Roy
Milton Roy PRIMEROYAL Manuel utilisateur
