AKG CK 55 Manuel utilisateur

Bedienungshinweise . . . . . . . . . . . . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions. . . . . . . . . . . . . . . . . . . . . . . . . p. 8

Please read the manual before using the equipment!

Mode d’emploi. . . . . . . . . . . . . . . . . . . . . . . . . . p. 14

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso. . . . . . . . . . . . . . . . . . . . . . . p. 20

Prima di utilizzare l’apparecchio, leggere il manuale!

Modo de empleo . . . . . . . . . . . . . . . . . . . . . . . . p. 26

Antes de utilizar el equipo, sírvase leer el manual!

Instruções de uso . . . . . . . . . . . . . . . . . . . . . . . p. 32

Favor leia este manual antes de usar o equipamen

to!

CK 55

1.1 Sicherheitshinweis

Überprüfen Sie bitte, ob das Gerät, an

das Sie das Mikrofon anschließen

möchten, den gültigen Sicherheits-

bestimmungen entspricht und mit einer

Sicherheitserdung versehen ist.

1.2 Lieferumfang

Kontrollieren Sie bitte, ob die

Verpackung alle unten abgebildeten

Teile enthält. Falls etwas fehlt, wenden

Sie sich bitte an Ihren AKG-Händler. 1.3 Empfohlenes Zubehör

• Mikrofonkabel MK 9/10:

10 m 2-polig geschirmtes

Kabel mit XLR-Stecker und

XLR-Kupplung

• Phantomspeiseadapter

MPA III L

1.4 Besondere Merkmale

• Professionelles Miniatur-Ansteck-

mikrofon.

• Kondensatorwandler mit nierenför-

1 Sicherheit/

Beschreibung

1 x CK 55 mit

Ansteckclip 1 x Windschutz

W 55

miger Richtcharakteristik für natürli-

chen Klang.

• Frequenzgang auf Sprachübertra-

gung abgestimmt.

• Geeignet zur Befestigung an der

Kleidung.

1.5 Kurzbeschreibung

Das CK 55 ist ein professionelles

Miniatur-Kondensator-Ansteck-

mikrofon mit nierenförmiger Richt-

charakteristik. Auf Grund der kleinen

Abmessungen eignet sich das

Mikrofon ideal für alle Anwendungen,

wo unauffällige Mikrofontechnik und

große Bewegungsfreiheit der

Anwenderin/des Anwenders gefordert

werden.

Der Frequenzgang des Mikrofons ist

speziell auf Sprachübertragung ausge-

legt.

Ein externer Windschutz für die

Dämpfung von Windgeräuschen bei

Einsatz im Freien ist im Lieferumfang

enthalten.

Das Mikrofon ist mit einem 1,6 m langen

Kabel mit verriegelbarem Mini-XLR-

Stecker zum Anschluss an den

Phantomspeiseadapter MPA III L oder

AKG-Taschensender ausgestattet.

2.1 Einleitung

Das CK 55 ist ein Kondensator-

mikrofon und benötigt daher eine

Stromversorgung.

Wichtig: Wenn Sie andere als die von

AKG empfohlenen Speisegeräte

verwenden, kann das Mikrofon

beschädigt werden und erlischt

die Garantie.

2 Anschluss

2.2 Anschluss mittels MPA III L

Siehe Abb. 1.

1. Stecken Sie den Mini-XLR-Stecker

(1) am Mikrofonkabel bis zum An-

schlag in die Mini-XLR-Kupplung (2)

amAnschlusskabeldesMPAIIIL(3).

Der Stecker (1) verriegelt sich auto-

matisch.

Zum Abziehen des Kabels drücken

Sie auf den Entriegelungsknopf am

Mini XLR-Stecker (1) und ziehen Sie

den Stecker (1) aus der Buchse her-

aus.

Wichtig: Um das Kabel nicht zu be-

schädigen, ziehen Sie niemals am

Kabel selbst!

2. Stecken Sie den MPA III L (3) an ei-

nen symmetrischen XLR-Mikrofo-

neingang mit Phantomspeisung an.

3. Schalten Sie die Phantomspeisung

ein. (Lesen Sie dazu in der Betriebs-

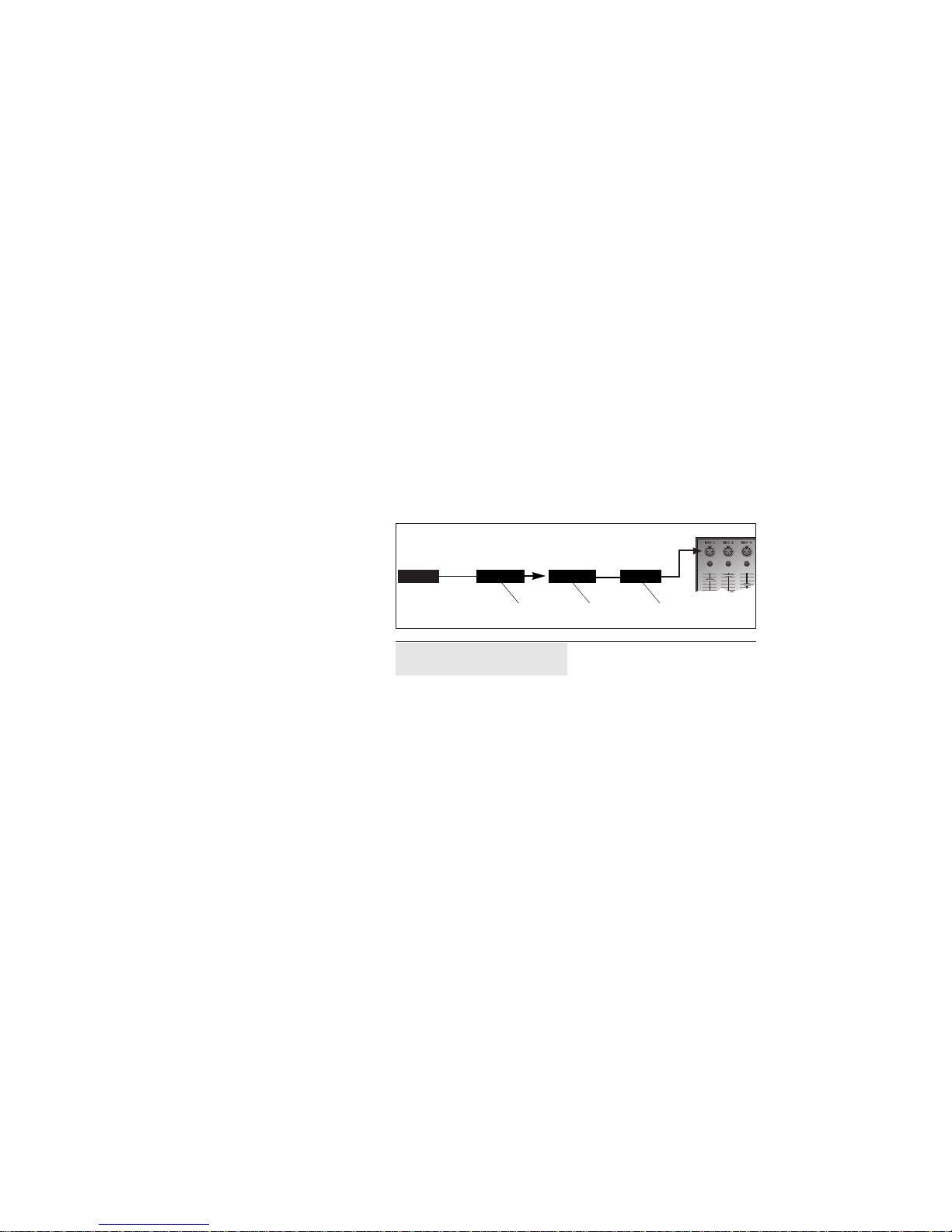

Abb. 1: Anschluss mittels MPA III L (optional)

CK 55 Mini XLR Mini XLR MPA

1 2 3

anleitung des jeweiligen Gerätes

nach.)

2.3. Anschluss an Taschensender

Lesen Sie in der Bedienungsanleitung

Ihres Taschensenders nach.

3.1 Einleitung

Der große Vorteil eines an der Kleidung

befestigten Mikrofons besteht darin,

dass die Bewegungsfreiheit der

Anwenderin/des Anwenders erhalten

und die Hände frei bleiben.

3.2 Anwendungshinweise

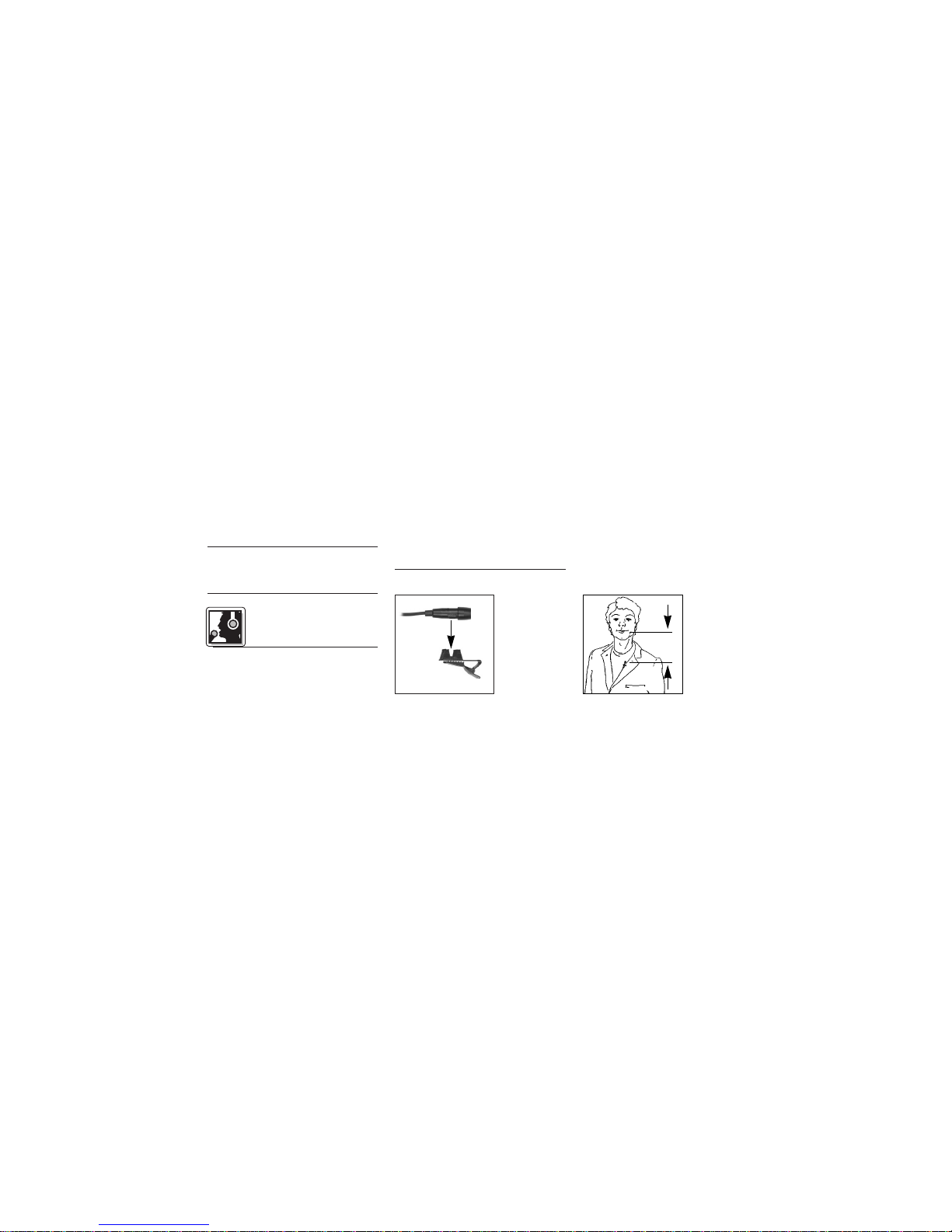

Abb. 2:

Mikrofon am

Ansteckclip

befestigen

1. Klemmen Sie das Mikrofon in die

Aufnahme des mitgelieferten An-

steckclips. (Siehe Abb. 2.)

2. Befestigen Sie das Mikrofon so

nahe wie möglich beim Mund der

Rednerin/des Redners an der Klei-

dung, z.B. am

Revers. (Siehe

Abb.3.)

Abb. 3:

Mikrofon nahe

beim Mund

befestigen

3 Anwendung min.

Hinweis: Je geringer der Abstand zwi-

schen dem Mikrofon und der Schall-

quelle, umso geringer ist die Gefahr

akustischerRückkopplungen.

Abb.4:Auf-

nahmewinkel

desMikrofons

3. Ersuchen Sie die Anwenderin/den

Anwender, beim Sprechen den

Kopf nicht weiter als ca. 30° nach

links oder rechts zu drehen. (Siehe

Abb. 4.)

Wenn sich der Mund ausserhalb des

Aufnahmewinkels des Mikrofons be-

findet, sinkt der Asugangspegel des

Mikrofonsstarkab.

Reinigen Sie das Gehäuse des

Mikrofons mit einem mit Wasser

befeuchteten Tuch.

4 Reinigung

Frequenzgang

Arbeitsweise: Kondensatormikrofon mit Permanentladung

Richtcharakteristik: Niere

Übertragungsbereich: 150 - 18.000 Hz

Empfindlichkeit: 8,8 mV/Pa (-41 dBV bez. auf 1 V/Pa)

Elektrische Impedanz bei 1000 Hz: 200 Ω

Speisespannung: 1,5 bis 10 V DC über Phantomspeiseadapter

MPA III L oder AKG WMS Taschensender

Kabellänge: 1,6 m

Steckerart: Mini-XLR 3-polig

Oberfläche: mattschwarz

Abmessungen: 8 Ø x 22 mm

Gewicht netto (ohne Kabel)/brutto: 2,5 g / 115g

Dieses Produkt entspricht der Norm EN 50 082-1, vorausgesetzt, dass nachge-

schaltete Geräte CE-konform sind.

5 Technische

Daten

1.1 Precaution

Please make sure that the piece of

equipment your microphone will be

connected to fulfills the safety regula-

tions in force in your country and is

fitted with a ground lead.

1.2 Unpacking

Check that the packaging contains all

of the components shown below.

Should anything be missing, please

contact your AKG dealer. 1.3 Optional Accessories

• MK 9/10 microphone

cable: 10-m (30-ft.) 2-con-

ductor shielded cable

w/male and female XLR

connectors

• MPA III L phantom power

adapter

1.4 Features

• Professional miniature clip-on

microphone.

1 Precaution/

Description

1 x CK 55 with

attachment clip 1 x W 55 wind-

screen

• Cardioid condenser transducer for

natural sound.

• Frequency response designed for

excellent intelligibility.

• Fastens on the user's clothing.

1.5 Brief Description

The CK 55 is a professional miniature

condenser clip-on microphone with an

cardioid polar pattern. Owing to its

small size, the CK 55 is an ideal choice

for use in any situation requiring an

inconspicuous microphone and maxi-

mum mobility for the user.

The microphone’s frequency response

has been designed specifically for

speech reproduction.

An external windscreen supplied with

the microphone reduces wind noise

when using the microphone on an

open-air stage.

The microphone is fitted with a 1.6-m

(5 ft. 3 in.) cable with a locking mini

XLR connector for use with the MPA III

L phantom power adapter or AKG

bodypack transmitters.

2.1 Introduction

The CK 55 is a condenser microphone

and therefore needs a power supply.

Important: Using any power supply

other than those recommended

by AKG may damage your micro-

phone and will void the warranty.

2 Interfacing

2.2 Connecting via MPA III L

Refer to fig. 1.

1. Push the mini XLR connector (1) on

the microphone cable into the mini

XLR socket (2) on the cable of the

MPA III L (3) to the stop.

The connector will lock auto-

matically.

To disconnect the cable, press the

unlocking button on the mini XLR

connector(1)andpullthe connector

(1) out of the socket.

Important: To avoid damaging the

cable, never try to pull out the

cable itself!

2. Connect the MPA III L (3) to a bal-

anced XLR microphone input with

phantom power.

3. Switch the phantom power on.

(Refer to the instruction manual of

the unit to which you connected

your microphone.)

Fig. 1: Connection diagram with optional MPA III L.

CK 55 Mini XLR Mini XLR MPA

1 2 3
