Aiwa HS-PS120 Manuel utilisateur

S E R V I C E M A N U A L

SIMPLE MANUAL

•Replace this Service Manual with ”Revision Publishing” when it is issued.

HS-PS120

• BASIC TAPE MECHANISM: TN-8S–118 • TYPE: D

S/M Code No. 09–98C–323-4T1

STEREO CASSETTE PLAYER

DESCRIPTIONREF.NO. KANRI

NO.

PARTNO.KANRI

NO.

REF.NO. DESCRIPTIONPARTNO.

ELECTRICAL MAIN PARTS LIST - 1/1

IC

87-A20-855-040 1C C-IC, TA2069F

MAIN C.B.

C5 87-010-501-040 0E CAP, E 47-4 M5L SRE

C6 87-010-501-040 OE CAP, E 47-4 M5L SRE

C7 87-A10-177-010 0E CAP,CER 1500P-50 K B

C8 87-A10-177-010 0E CAP,CER 1500P-50 M D

C9 87-010-490-040 0E CAP, ELECT 0.1-50

C10 87-010-490-040 0E CAP, ELECT 0.1-50

C11 87-015-676-040 0E CAP, E 47-6.3 7L

C12 87-018-209-080 0E CAP, TC U 0.1-50V

C13 87-A10-489-040 0E CAP,E 220-4 7L SR

C15 87-015-695-040 0E CAP, E 1-50 7L SRA

C16 87-A10-489-040 0E CAP,E 220-4 7L SR

J1 85-HRL-623-010 0E JACK,3.5 ST BLK

L1 87-005-730-080 0E COIL,10UH J SP02

L2 87-005-730-080 0E COIL,10UH J SP02

R14 87-A00-434-080 -- RES,M/F 180-1/8W 3900 PPM

SFR1 87-024-197-010 0E SFR, 1K H VZ066L3

TH1 87-026-256-090 0E THERMISTOR, HT-100

VR1 87-A90-729-010 1A VR,RTRY 20KBX2

DESCRIPTIONREF.NO. KANRI

NO.

PARTNO.KANRI

NO.

REF.NO. DESCRIPTIONPARTNO.

MECHANICAL PARTS LIST - 1/1

1 88-HKK-001-010 -- LID,CASS

2 83-HRJ-202-010 0E T-SP,CLICK

3 88-HKK-004-010 -- PANEL,CASS

4 81-HK9-208-210 0E SPR-P,CASS A

5 88-HKK-002-010 -- FRAME,CENTER

6 88-HRK-010-010 -- BTN,STOP

7 88-HRK-009-010 -- BTN,FF

8 88-HRK-008-010 -- BTN,REW

9 88-HRK-007-010 -- BTN,PLAY

10 88-HKK-203-010 -- HLDR,JACK

11 88-HKK-204-010 -- SHAFT,CALKING

12 88-HKK-201-010 -- BAT-CONTACT,+

13 88-HKK-202-010 -- BAT-CONTACT,-

14 88-HKK-006-010 -- LID,BATT

15 88-HKK-003-010 -- CABI,REAR

A 87-B10-240-010 0E VT2+1.4-7.0 HL BLK

B 87-067-430-010 0E VT2+1.4-5 SWCH/CR BLK HL

C 87-078-052-010 0E SCREW+1.4-3.5 SWCH BLK HL

D 87-067-534-010 0E SCREWVT1.4-6 (B) HL

E 87-067-384-010 0E SCREWVT1.4-3.5HL

DESCRIPTIONREF.NO. KANRI

NO.

PARTNO.KANRI

NO.

REF.NO. DESCRIPTIONPARTNO.

ACCESSORIES/PACKAGE LIST - 1/1

84-447-019-310 0E CLIP,BELT

87-B30-123-010 1H HEADPHONE,HP-M006(T)

88-HKK-901-010 1B IB,D-C

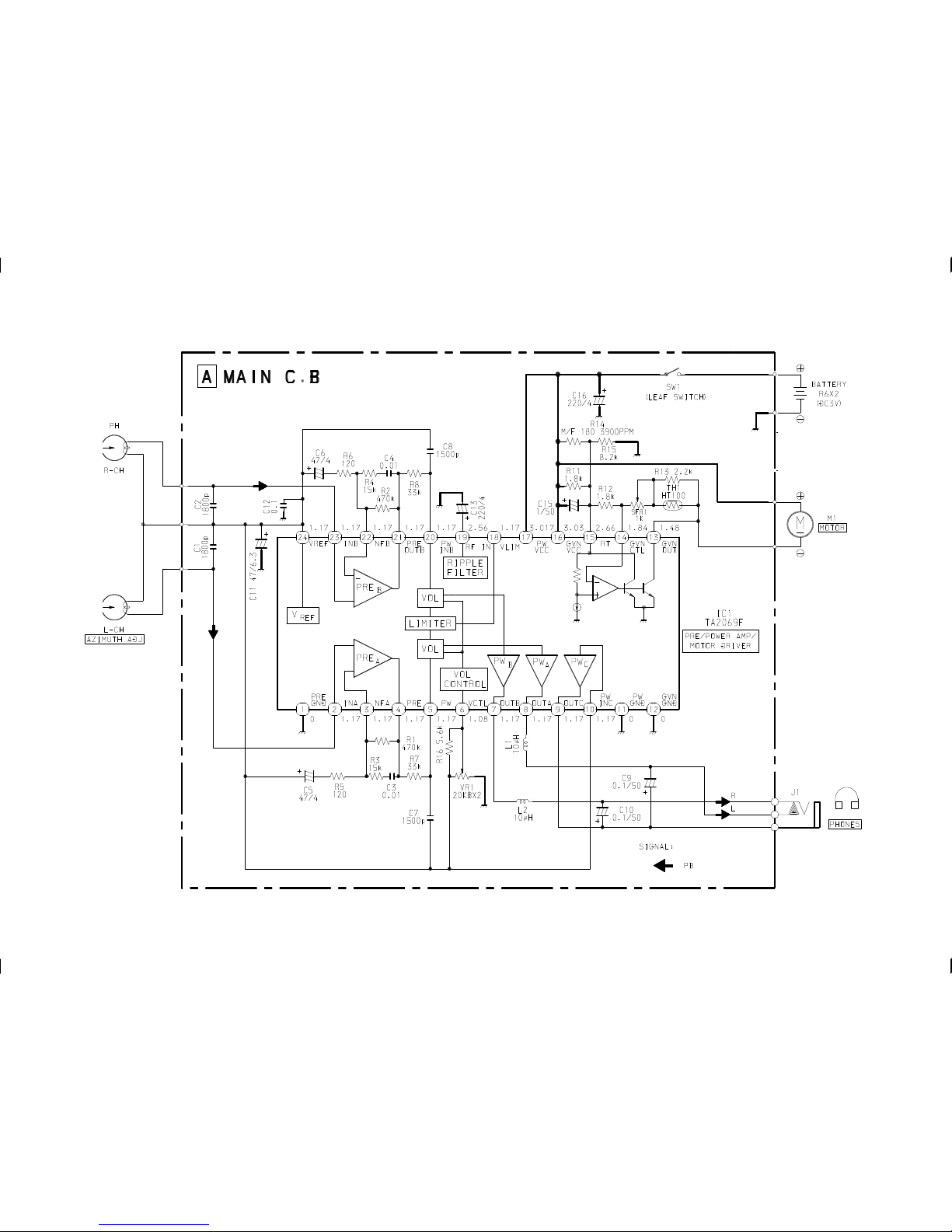

SCHEMATIC DIAGRAM _1 (MAIN)

PrintedinSingapore

Tokyo Japan

4

9820543
