AEG NM-760A Manuel utilisateur
MM20151 DE INSTALLATIONSHANDBUCH1
OVERLOCK
MACHINE
AEG NM-760A
DE NÄHMASCHINE BEDIENUNGSANLEITUNG
GB SEWING MACHINE USER MANUAL
FR MACHINE A COUDRE NOTICE D’UTILISATION
FR
DE GB
- 1 -
WICHTIGE SICHERHEITSHINWEISE
Beim Gebrauch eines Elektrogeräts sollten stets grundlegende
Sicherheitsmaßnahmen beachtet werden.
Lesen Sie sämtliche Hinweise vor Gebrauch Ihre Haushaltsnähmaschine
aufmerksam durch.
ACHTUNG – Zur Vermeidung von Verletzungen durch elektrischen
Stromschlag:
Die Maschine nie unbeaufsichtigt lassen, wenn sie mit dem Stromnetz verbunden ist.
Unmittelbar nach dem Gebrauch sowie vor jeder Reinigung den Stecker aus der
Steckdose ziehen.
Vor dem Einsetzen einer neuen Glühbirne den Netzstecker ziehen.
Wechseln Sie die Glühlampe nur gegen eine Glühlampe gleichen Typs 15W.
VORSICHT – Zur Vermeidung von Bränden, elektrischen Stromschlägen und
Personenschäden:
- Die Maschine darf nicht als Spielzeug benutzt werden. Höchste Aufmerksamkeit ist
geboten, wenn die Maschine von Kindern oder im Beisein von Kindern benutzt
wird.
- Die Maschine darf ausschließlich zu dem in dieser Anleitung beschriebenen Zweck
eingesetzt werden. Benutzen Sie ausschließlich Zubehör, das vom Hersteller in
dieser Anleitung empfohlen wird.
- Die Maschine darf auf keinen Fall betrieben werden, wenn Kabel bzw. Stecker
beschädigt sind, die Maschine nicht ordnungsgemäß funktioniert, zu Boden
gefallen oder beschädigt bzw. nass geworden ist. Ist eine Überprüfung bzw.
Reparatur notwendig oder sind elektrische bzw. mechanische Justierungen
erforderlich, so bringen Sie die Maschine zum nächstgelegenen
Service-Kundendienst.
- Die Netzanschlussleitung die mit dem Fußpedal verbunden ist kann nicht ersetzt
werden. Bei Beschädigung der Leitung ist das Fußpedal zu verschrotten.
- Die Maschine darf nicht mit verstopften Belüftungsöffnungen betrieben werden.
Halten Sie die Belüftungsöffnungen der Maschine und des Fußanlassers frei von
Flusen, Staub und losem Gewebe.
- Keine Gegenstände in die Öffnungen der Maschine stecken bzw. fallen lassen.
- Die Maschine nicht im Freien verwenden.
- Die Maschine darf nicht an Orten betrieben werden, an denen Sprays oder reiner
Sauerstoff verwendet werden.
- Keine Gegenstände auf den Fußanlasser stellen, da die Maschine unerwartet
anlaufen könnte und Motor bzw. Fußanlasser heißlaufen könnten.
- Zum Ausschalten alle Schalter auf „AUS“ stellen und anschließend den Stecker
aus der Steckdose ziehen.
- Den Stecker nicht am Kabel herausziehen, sondern beim Herausziehen am
Stecker festhalten.
- Die Finger von allen beweglichen Teilen fernhalten. Besondere Vorsicht ist im
Germany
- 2 -
Bereich um die Nähnadel geboten.
- Stets die korrekte Stichplatte verwenden. Eine falsche Stichplatte kann zu
Nadelbruch führen.
- Keine verbogenen Nadeln verwenden.
- Das Nähgut beim Nähen nicht ziehen oder schieben. Dadurch könnte die Nadel
verbogen werden bzw. brechen.
- Zur Durchführung von Arbeiten im Nadelbereich wie Einfädeln bzw. Auswechseln
der Nadel oder Wechseln des Nähfußes die Maschine stets ausschalten.
- Zum Ausführen der in dieser Anleitung beschriebenen Wartungsarbeiten stets den
Stecker der Nähmaschine aus der Steckdose ziehen.
- Ausschließlich Original-Ersatzteile verwenden.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen.
- Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
- Bewahren Sie die Gebrauchsanweisung an einem geeigneten Ort in der Nähe des
Gerätes auf. Händigen Sie die Gebrauchsanleitung bei der Weitergabe des
Gerätes an Dritte ebenfalls mit aus.
- Benutzen Sie die Maschine nicht in feuchtem Zustand oder Umgebung.
- Ziehen Sie immer den Stecker aus der Steckdose, wenn Sie die Maschine
unbeaufsichtigt lassen um Verletzungen durch versehentliches einschalten zu
vermeiden.
DIESE ANLEITUNG BITTE GUT AUFBEWAHREN
Vorsicht:
Bei Arbeiten im Nadelbereich sorgsam vorgehen, damit keine Fingerverletzungen
auftreten. Bei der ersten Inbetriebnahme der Maschine ein Stück Stoff unter den
Nähfuß legen und die Maschine einige Minuten uneingefädelt laufen lassen.
Eventuell austretendes Öl mit einem Lappen abwischen.
Bitte verwenden Sie für die Nähmaschine den ZHEJIANG FOUNDER - Fußregler,
Typ KD-2902. Stromversorgung: 220-240V ~ , 50/60Hz Schutzklasse: II
Der Schalldruckpegel unter normalen Betriebsbedingungen beträgt 78dB(A).
Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen
der Gemeinde. Fragen Sie ihre Gemeindeverwaltung nach den Standorten der
Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können
während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die
Nahrungskette gelangen, oder die Flora und Fauna auf Jahre vergiftet werden.
Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer
gesetzlich verpflichtet, das alte mindestens kostenlos zur Entsorgung
entgegenzunehmen.
- 3 -
INHALTSVERZEICHNIS
DIE WICHTIGSTEN TEILE ..............................................................................................4～5
MASCHINENEINSTELLUNGEN........................................................................................ 6～7
Einstellung der Fadenführungsständer.......................................................................6
Garnrollenstift..............................................................................................................6
Spulenkappen.............................................................................................................6
Anlasser anschließen..................................................................................................7
Steuern der Nähgeschwindigkeit ................................................................................7
Sicherheitsschalter......................................................................................................7
ZUBEHÖR................................................................................................................................8
BEDIENUNG DER MASCHINE ...............................................................................................9
Handrad ......................................................................................................................9
Frontklappe.................................................................................................................9
Freiarm........................................................................................................................9
FÄDEN IN DIE GREIFER EINFÄDELN ................................................................................. 10
FÄDEN IN DIE NADELN EINFÄDELN................................................................................... 11
PROBELAUF ..........................................................................................................................12
EINSTELLEN DER FADENSPANNUNG.........................................................................13～14
Einstellung der Fadenspannung auf die Nadelfäden .................................................14
Einstellung der Fadenspannung auf den die Greiferfäden.........................................14
STICHAUSWAHL AEG 760.....................................................................................................15
GARN UND NADELTABELLE.................................................................................................16
FADENWECHSEL ..................................................................................................................17
VERSENKTER TRAGEGRIFF................................................................................................17
EINSTELLUNG DER STICHLÄNGE.......................................................................................18
Einstellung der stichlänge..........................................................................................18
SCHNITTBREITE....................................................................................................................19
Die richtige Schnittbreite............................................................................................19
Grössere Schnittbreite einstellen...............................................................................19
Geringere Schnittbreite einstellen..............................................................................19
NADELN AUSTAUSCHEN......................................................................................................20
GLÜHLAMPE ERNEUERN.....................................................................................................20
MESSER AUSWECHSELN ....................................................................................................21
VERSÄUBERUNGSNAHT BREIT - SCHMAL........................................................................22
ENTFERNEN DES ANSCHIEBETISCHES.............................................................................23
VERSTELLBARER NÄHFUSS FÜR NORMALE NÄHARBEITEN UND ROLLSAUM............23
ROLLSAUM UND VERSÄUBERUNGSNAHT ................................................................24～25
Rollsaum nähen.........................................................................................................24
Versäuberungsnaht nähen.........................................................................................24
Rollsäumen................................................................................................................25
Versäuberungsnaht....................................................................................................25
DIFFERENTIAL TRANSPORT........................................................................................26～27
Funktionsweise...........................................................................................................26
Einstellen des Differentialvorschubs...........................................................................26
GERAFFTE OVERLOCKNAHT..................................................................................27
GEDEHNTE OVERLOCKNAHT.................................................................................27
NÄHSTÖRUNGEN UND IHRE BEHEBUNG..........................................................................28
REINIGEN UND ÖLEN ...........................................................................................................29
TECHNISCHE DATEN............................................................................................................29
- 4 -
DIE WICHTIGSTEN TEILE
1. Fadenführungen mit Ständer
2. Fadenspannungswähler für den unteren Greifer
3. Garnrollenstift
4. Garnrollenhalter
5. Handrad
6. Grundplatte
7. Steckerbuchse
8. An- und Ausschalter
9. Frontklappe
10. Anschiebetisch
11. Freiarm
12. Stichplatte
13. Fadenspannungswähler für die linke Nadel
14. Fadenspannungswähler für die rechte Nadel
15. Fadenspannungswähler für den oberen Greifer
16. Fadenführung
Lassen Sie die Maschine nie unbeaufsichtigt wenn Sie mit dem Netz verbunden ist. Ziehen Sie den
Stecker aus der Steckdose, wenn Sie die Maschine nicht gebrauchen.
1
2
3
4
5
6
7
8
9
10
11
12
13
16
14
15
- 5 -
1. Oberer Greifer
2. Unterer Greifer
3. Freiarm
4. Unteres Messer
5. Nahtbreiteneinstellknopf
6. Nähfuß
7. Oberes Messer
2
3
4
5
6
7
1
- 6 -
MASCHINENEINSTELLUNGEN
Stellen Sie die Overlock-Maschine auf eine
Stabile ebene Oberfläche.
[ MONTAGE DES
FADENFÜHRUNGSSTÄNDERS]
Ziehen Sie den Fadenbaum vor dem
Einfädeln ganz heraus.
Positionieren Sie die Fadenführungen mittig
über den Garnrollenstiften.
[ GARNROLLENHALTER ]
Bei dieser Maschine können sowohl
lndustriespulen als auch Haushaltsspulen
verwendet werden.
Bei Industriespulen mit großem
Durchmesser setzen Sie die
Spulenhalterung mit dem breiten Ende nach
oben ein, für Spulen mit kleinem
Durchmesser setzen Sie die Halterung mit
dem schmalen Ende nach oben ein.
[ SPULENKAPPEN ]
Bei Verwendung von nicht-industriellen
Garnspulenen entfernen Sie den
Spulenhalter und setzen Sie Spulenkappen
auf die Garnspulen.
Garnrollen-
halter
Haushaltsgarnspule
Spulenkappe
Kerbe
Einraststellungen
Normal
- 7 -

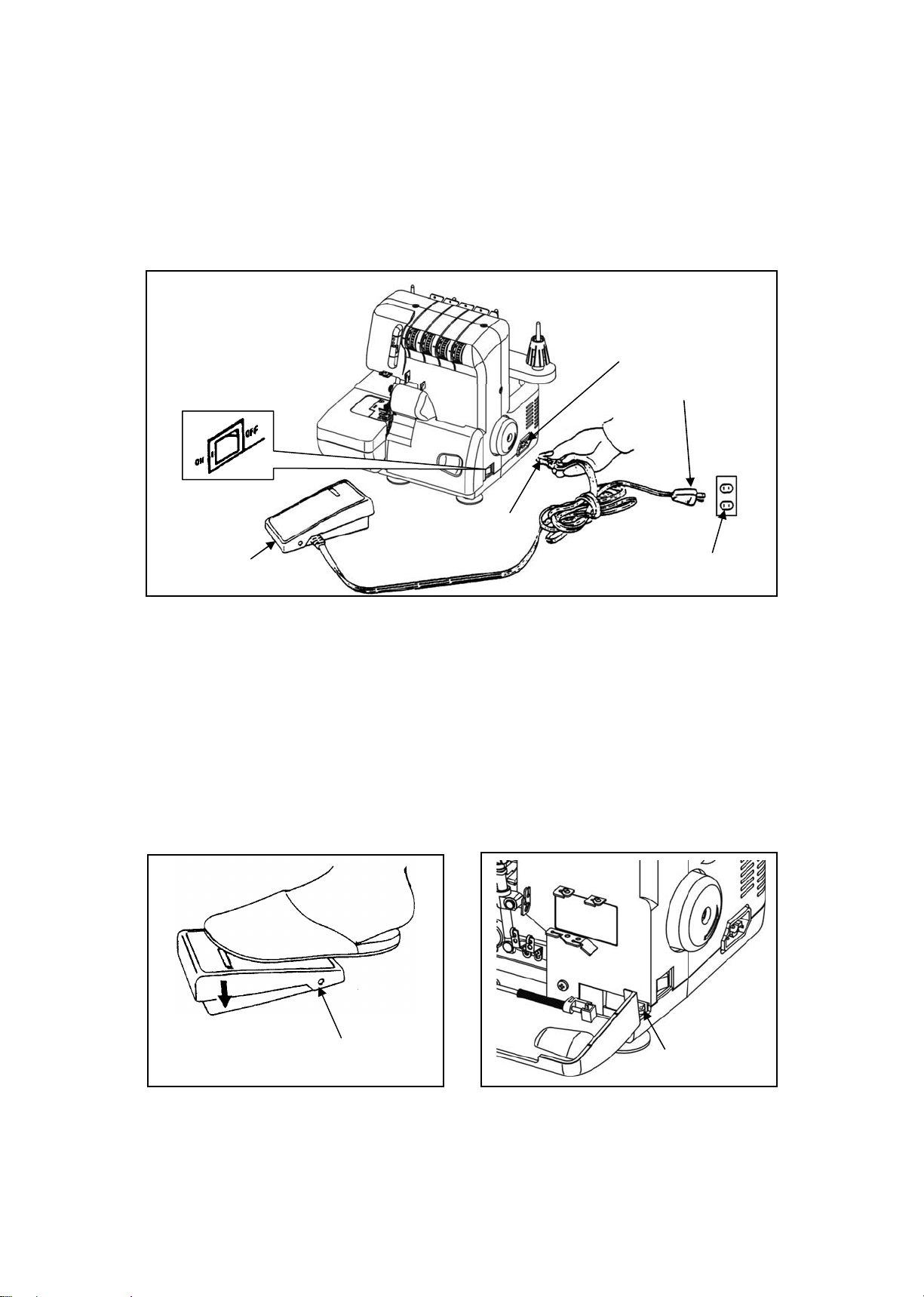

[ ANLASSER ]
Stecken Sie den Stecker des Fußschalters in die Steckerbuchse und dann in die Steckdose.
Schalten Sie den Strom ein. Der Stromschalter schaltet sowohl die Maschine als auch das Nählicht.
Beim Verlassen der Maschine oder vor Wartungsarbeiten den Netzstecker aus der Steckdose
herausziehen.
[ STEUERN DER
NÄHGESCHWINDIGKEIT ]
Die Nähgeschwindigkeit wird über den
Anlasser gesteuert. Die Nähgeschwindigkeit
kann dadurch verändert warden, daß man
mehr oder weniger Druck auf den Anlasser
ausübt.
[ SICHERHEITSSCHALTER ]
Diese Maschine ist mit einem
Mikro-Sicherheitsschalter ausgestattet.Die
Maschine wird automatisch vom Strom
genommen, wenn entweder die
Freiarmvorrichtung oder die Frontklappe
offensteht. Schließen Sie sowohl die
Freiarmvorrichtung als auch Frontklappe, ehe
Sie zu nähen beginnen.
Anlasser Sicherheitsschalter
Anlasser
Stromschalter
Maschinenstecker
Netzstecker
Steckdose
Steckerbuchse
- 8 -
ZUBEHÖR
Pinzette Oberes Ersatzmesser
Öler Nadeln
Abdeckhaube Schraubenzieher Bürste Inbusschlüssel
Bedienungsanleitung Spulenkappen
- 9 -
BEDIENUNG DER MASCHINE
[ HANDRAD ]
Drehen Sie das Handrad immer nur zu sich
hin, also in der gleichen Richtung wie bei
einer Haushaltsnähmaschine.
[ FRONTKLAPPE ]
Um die Frontklappe zu öffnen, schieben Sie
die Aussparung so weit wie möglich nach
rechts und ziehen Sie den Frontdeckel dann
zu sich hin. Die Frontklappe läßt sich nicht
schließen, solange der Freiarm offen steht.
[ FREIARM ]
Öffnen Sie den Freiarm zum Einfädeln.
1. Ziehen Sie den Freiarm nach links ab.
2. Durch Drücken des Klemmhebels nach
oben lösen Sie die Verriegelung, nun
können Sie die Greiferabdeckung
herausziehen
Klemmhebel
○
2
○
1
○
2
○
1
Verriegelung
Table des matières
Langues :
Autres manuels AEG Machine à coudre
AEG
AEG LAVATHERM 3200 Manuel utilisateur
AEG
AEG 65Z Manuel utilisateur
AEG
AEG MICROMAT 110 Manuel utilisateur
AEG
AEG Favorit 123 Manuel utilisateur
AEG
AEG 30Z Manuel utilisateur
AEG
AEG 11680 Manuel utilisateur
AEG
AEG NM-1714A Manuel utilisateur
AEG
AEG NM 1714 Manuel utilisateur
AEG
AEG NM 1800 Manuel utilisateur
AEG
AEG Spirit 100 Manuel utilisateur
AEG
AEG Lavatherm 3500 Manuel utilisateur
AEG
AEG 11681 Manuel utilisateur
AEG
AEG Favorit 123 Manuel utilisateur
AEG
AEG 63Z Manuel utilisateur
AEG
AEG 112704 Manuel utilisateur
AEG
AEG 225/7 LCD Manuel utilisateur
AEG
AEG 11225 LCD Manuel utilisateur
AEG
AEG 11210 Manuel utilisateur
AEG
AEG 11681 Manuel utilisateur
AEG
AEG 791 Manuel utilisateur
