Acryline Nix 48 Manuel utilisateur
IMPORTANT
Inspecter le produit avant de procéder à l'installation.
La garantie sera invalide si le produit a été installé avec des défauts apparents.
ATTENTION
Lors de l’installation.l'application de silicone doit être à l'extérieur de la douche, car si appliqué
à l'intérieur, cela peut causer des fuites d'eau!
Veuiller lire attentivement ce manuel d’instruction avant de commencer l’installation.
Conserver ce manuel pour référence ultérieure.
IMPORTANT
Thoroughly inspect your product before proceeding with the installation.
The warranty will be void if the productis installed with a conspicuous defect.
CAUTION
To prevent leaks, silicone must be applied on the outside of the shower and not on the inside!
Read all instructions carefully before starting the installation.
Save this manual for future reference.
MANUEL D’INSTALLATION / INSTALLATION MANUAL
L'ENTRETIEN DE VOTRE DOUCHE
Ne jamais utiliser de poudre ou de
tampon à récurer .Il suffit de nettoyer
la porte avec une solution d'eau et
vinaigre, 1 once vinaigre pour 5 onces
d’eau.Vous pouvez utiliser un détergent
doux mais aucun produit à base
d'ammoniaque cela pourraitendommager
la surface de la vitre.
THE MAINTENANCE OF YOUR
SHOWER
Never use of powder or scouring pads.
Simply clean the door with a solution of
water and vinegar,1 to 5.You can use a
mild detergent but never use ammoniac,
it could damage the glass surface.
PORTE REVERSIBLE
La porte doit être du même côté que le
panneau de retour.
The door must be the same side as
the side pannel.
REVERSIBLE DOOR
Les instructions montrés au manuel sont
pour le montage de la porte droite.
The instructions shown in the manual
is for the installation of the right door.
Nix48
Nix 60
(Nix 62)
(Nix 57)
81, Theodore-Viau,
Terrebonne, Québec, Canada, J6Y 0J8
Tel: 1-855-492-4242 450-704-2323
Fax: 1-866-735-6885
service@zittagroup.com www.acryline.ca
(74") (1880mm)
SECTION A
Alcôve / Alcove
SECTION B
Coin / Corner
(74") (1880mm)
Update: 20200305
CONFIGURATIONS OPTIONNELLES
OPTIONAL CONFIGURATIONS
(74") (1880mm)
(55") (1397mm)
2
Description
Roulette du haut/
Top Roller
Extrusion murale Chrome/
Chrome Wall Channel
Porte clair assemblé/
Clear Door assembly
Joint d'étanchéité vertical en T/
T water retaining gasket
Vis 2'' tete plate/
2'' flat head screw
Poignée chrome NIX/
Chrome handle NIX
Joint de porte 6mm/
6mm door panel gasket
Roulette du bas/
Bottom Roller
Rail B assemblé/
Rail B assembly
18
9
11
2
3
4
12
10
15
17
1
13
16
5
6
14
7
83
Numéro
No
1
2
3
4
5
6
7
8
9
Qté
Qty
2
1
2
1
1
4
8
2
1
Description
Couvert d'extrusion mural Chrome/
Channel cap extrusion
Extrusion murale Chrome panneau fixe/
Chrome Wall Channel fix panel
Couvert vertical d'extrusion mural Chrome/
Vertical channel cap extrusion chrome
Panneau fixe clair/
Clear Fixe panel
Joint panneau fixe 6mm/
Gasket for fix panel 6mm
Vis 1 5 /8 '' tete plate/
1 5/8 '' flat head screw
Cheville murale/
Wall anchor
Kit de clé Allan/
Allan key kit
Rail A assemblé/
Rail A assembly
48
PQ029602
PA005002
PA005102
PG014202
PJ011710
PV000799
PV000199
PT000299
PQ029702
60
PQ029602
PA005002
PA005102
PG014302
PJ011710
PV000799
PV000199
PT000299
PQ029802
Numéro
No
10
11
12
13
14
15
16
17
18
Qté
Qty
2
1
1
1
4
1
1
2
1
48
PR001302
PA005202
PM003402
PJ011810
PV003999
PP001602
PJ011910
PR001402
PQ029902
60
PR001302
PA005202
PM003502
PJ011810
PV003999
PP001602
PJ011910
PR001402
PQ030002
62
PQ029602
PA005002
PA005102
PG014602
PJ011710
PV000799
PV000199
PT000299
PQ030602
62
PR001302
PA005202
PM004102
PJ011810
PV003999
PP001602
PJ011910
PR001402
PQ031602
3
Numéro
No
Qté
Qty Description 57
1
2
3
4
5
6
7
8
9
2Couvert d'extrusion mural Chrome/
Channel cap extrusion PQ029602
1Extrusion murale Chrome panneau fixe/
Chrome Wall Channel fix panel PA005502
2Couvert vertical d'extrusion mural Chrome/
Vertical channel cap extrusion chrome PA005102
1Panneau fixe clair/
Clear Fixe panel PG015402
1Joint panneau fixe 6mm/
Gasket for fix panel 6mm PJ012510
4Vis 1 5 /8 '' tete plate/
1 5/8 '' flat head screw PV000799
8Cheville murale/
Wall anchor PV000199
2Kit de clé Allan/
Allan key kit PT000299
1Rail A assemblé/
Rail A assembly PQ031702
Numéro
No
Qté
Qty Description 57
10
11
12
13
14
15
16
17
18
2Roulette du haut/
Top Roller PR001302
1Extrusion murale Chrome/
Chrome Wall Channel PA005602
1Porte clair assemblé/
Clear Door assembly PM004202
1Joint d'étanchéité vertical en T/
T water retaining gasket PJ012610
4Vis 2'' tete plate/
2'' flat head screw PV003999
1Poignée chrome NIX/
Chrome handle NIX PP001602
1Joint de porte 6mm/
6mm door panel gasket PJ011910
2Roulette du bas/
Bottom Roller PR001402
1Rail B assemblé/
Rail B assembly PQ031802
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
3
17
18
4
A01
A02
48" (45 1/4" - 46 5/16") (1149mm - 1177mm)
60" (57 1/4" - 58 5/16") (1454mm - 1482mm)
57" (54 7/16" - 55 9/16") (1383mm - 1411mm)
62" (59 11/16" - 60 3/4")(1516mm - 1544mm)
2
11
18
5
24 H
ATTENTION !
Attendre 24h avant d'installer votre
porte de douche, afin de permettre au
mortier et à la finition de sécher
complètement.
WARNING !
Wait 24h before proceeding with the
installa-tion of the shower door. This
will ensure that the finish and mortar
is dry.
Pour protéger le FINI de
votre base de douche.
To protect your shower
base finish.
Céramiques
Tiles
20~30mm
INVERSER LES ÉTAPES POUR LA
CONFIGURATION GAUCHE.
REVERSE THE STEPS FOR LEFT
CONFIGURATION.
2 11
Inside
Intérieur
Outside
Extérieur
13
11 Inside
Intérieur
2X
Ajustement de chaque côté.
Adjustement on each side.
0~5/8"
0~14mm
A03
A04
6
2 11
/
1/4"
2 11
/
8X
7
2
6
11
14
2X
10
17
18
4
4
18
A05
A06
7
12
16
15
15
Déposer dans la douche pour
facilité son installation.
Put in shower to facilitate the installation.
A07
A08
99
4
4
9
8
8
8
Inside
Intérieur
Outside
Extérieur
Outside
Extérieur
0~5/8"
0~14mm
2X
9
18
Inside
Intérieur
4
5
8
2
A09
A10
2
2 11
/
3
9
Outside
Extérieur
3
5
3Inside
Intérieur
Outside
Extérieur Outside
Extérieur
Inside
Intérieur
Inside
Intérieur
Outside
Extérieur

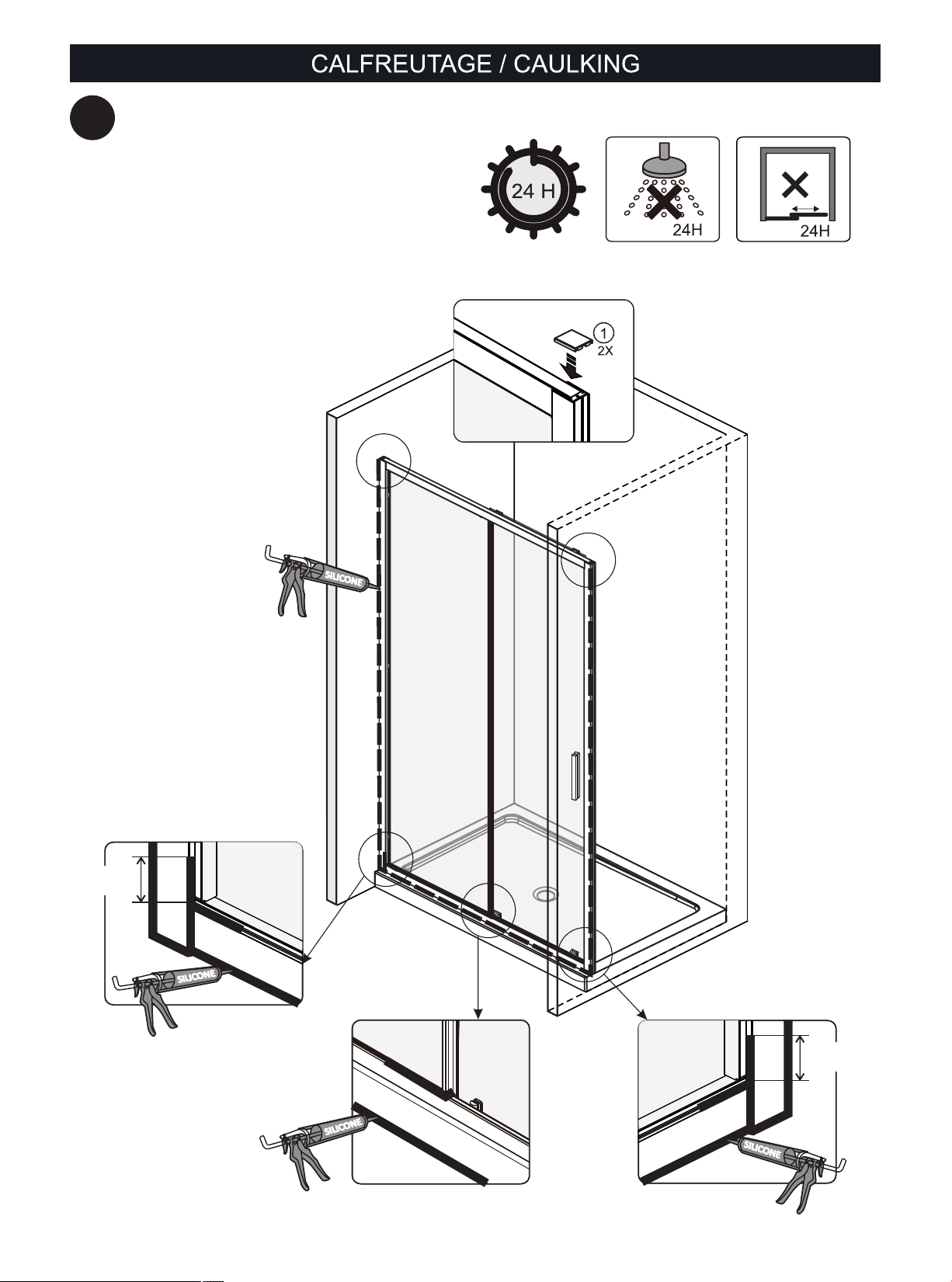

A11
10
80mm
3 1/4"
80mm
3 1/4"
Ce manuel convient aux modèles suivants
