CAMÉRA ABUS AVEC BATTERIE INTÉGRÉE ET STATION

DE BASE / ABUS BATTERY CAM & BASE STATION

MANUEL D’UTILISATION

SIMPLIFIÉ

Réseau Wi-Fi 2,4 GHz avec mot de passe et cryptage.

2.4GHz Wi-Fi network with password and encryption.

Le service de localisation de l’appareil terminal mobile doit être activé.

The site service of the mobile end device must be activated.

La caméra peut uniquement être utilisée en liaison avec App2Cam Plus.

The camera can only be used in conjunction with the App2Cam.

Max. deux caméras par station de base et 8 stations de base par application.

Max. two cameras per base station and max. 8 base stations per app.

Les caractères spéciaux suivants ne sont pas autorisés lors de l’attribution du mot depasse Wi-Fi.

The following special characters are not possible when allocating the Wi-Fi password.

CONFIGURATION MINIMALE REQUISE

SYSTEM REQUIREMENTS

Les routeurs avec une fréquence de 5 GHz ainsi que les réseaux sans cryptage ne sont pas pris en charge.

Routers with a 5GHz frequency and networks without encryption are not supported.

Augmentation de la portée / de la force du signal

Une station de base supplémentaire peut être utilisée lorsque les positions de deux caméras

aectées à une station de base sont trop éloignées dans le cas de grands objets par exemple.

Dans ce cas, une deuxième station de base est utilisée à proximité de la deuxième caméra

et la caméra aectée à cette station de base.

Increasing the range/signal strength

An additional base station can be used if, for example, two cameras assigned to one base station

are positioned too far apart in a larger building. In this case, a second base station can be

installed close to the second camera and the camera can be assigned to this base station.

CONTENU DE LA LIVRAISON

SCOPE OF DELIVERY

Bloc secteur USB

USB plug-in

power supply

Auxiliaire de retrait pour

la carte SD

Removal aid for the

SDcard

Bloc secteur USB

USB plug-in

power supply

Fixation murale

Wall bracket

Fixation murale

Wall bracket

Câble micro-USB

Micro USB cable

Câble micro-USB

Micro USB cable

Matériel de

montage

Installation

material

Matériel de

montage

Installation

material

Bloc secteur USB

USB plug-in

power supply

Fixation murale

Wall bracket

Câble micro-USB

Micro USB cable

Auxiliaire de

retrait pour

la carte SD

Removal aid

for the SD card

Auxiliaire de

retrait pour

la carte SD

Removal aid

for the SD card

Matériel de

montage

Installation

material

Les accumulateurs intégrés de la caméra doivent être chargés avant la mise en service.

The integrated camera batteries must be charged before operation.

Caméra Wi-Fi ABUS avec batterie intégrée et station de base (PPIC90000)

ABUS Wi-Fi battery cam with base station (PPIC90000)

Station de base Wi-Fi ABUS pour caméra avec batterie intégrée (PPIC90010)

ABUS Wi-Fi base station for battery cam (PPIC90010)

Caméra Wi-Fi ABUS avec batterie intégrée et station de base (PPIC90200) (lot de 2)

ABUS Wi-Fi battery cam 2-set with base station (PPIC90200)

Caméra Wi-Fi ABUS avec batterie intégrée supplémentaire (PPIC90520)

ABUS Wi-Fi additional battery cam (PPIC90520)

1 1

1 11

111

1 1

CAMÉRA

CAMERA

Face avant

Front

Face arrière

Rear

*Fréquence radio 2,4 GHz (802.11 b/g/n) Puissance d’émission max. 20 dBm

*Wireless frequency: 2.4GHz (802.11b/g/n) max. transmission power 20dBm

DEL signalant l'état de chargement

LED signals the charge level

Photodétecteur

Photo sensor

Objectif

Lens

Microphone

PIR

Capteur

PIR

Sensor

LED à lumière blanche

White light LED

Haut-parleur

Loudspeaker

Antenne intérieure*

Internal antenna*

Filetage 1/4‘‘ pour support

1/4“ thread for the mount

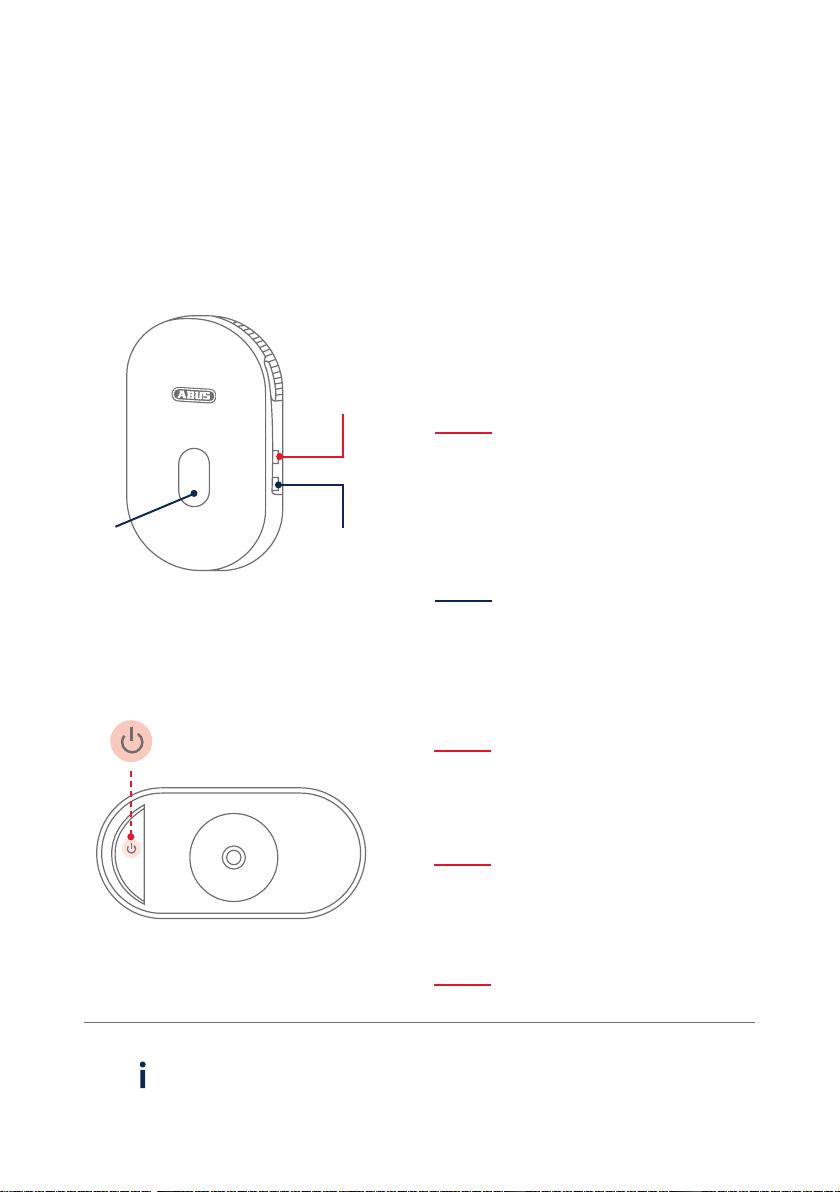

Touche Marche/ Arrêt et PAIRING

ON/OFF and PAIRING button

Port micro-USB

Micro USB connection

Couvercle

Cover

Touche Reset

Reset button

Touche d’appariement

Pairing button

Une carte microSD usuelle (avec une capacité de mémoire allant jusqu’à 128Go) est

nécessaire pour un enregistrement. Pour la mise en place et le retrait de la carte SD,

lastation de base doit être séparée de l’interface USB. Lors de la mise en place, la carte

SD s'enclenche de manière audible. Pour le retrait, l’outil de retrait joint est disponible.

A standard micro USB card (max. 128GB storage capacity) is required for recording.

Thebasestation must be disconnected from the USB interface in order to insert

and remove the SDcard. The SD card audibly snaps into place when fully inserted.

The provided removal aid can be used to remove the card.

STATION DE BASE

MAIN UNIT

Logement de carte micro-SD (max. 128Go)

Micro SD card slot (max. 128GB)

LED d’état

Status LED

Carte micro-SD optionnelle

Optional micro SD card

Auxiliaire de

retrait

Removal aid

PORTÉE DE DÉTECTION

DU DÉTECTEUR

COVERAGE AREA OF THE SENSOR

La portée de détection du détecteur de mouvement intégré (PIR) est limitée à 8 m.

Les personnes se trouvant hors de cette zone sont certes «vues» par la caméra et

représentées sur les images en direct, mais ne déclenchent aucun enregistrement.

La recommandation pour un montage optimal est la suivante : hauteur de

montage de 2 m et angle d’inclinaison de 12,5°.

The coverage area of the integrated motion sensor (PIR) is limited to 8m.

Persons located outside of this range are “seen” by the camera and shown

on the live image but do not trigger a recording. The ideal installation

recommendation is a 2 m installation height and an inclination angle of 12.5°.

Hauteur de montage (m) et angle d’inclinaison (°)

Installation height (m) and inclination angle (°)

Portée du détecteur de

mouvement (m)

Range of the motion

sensor (m)

Portée max. de 8 m du détecteur de mouvement

Max. 8m range of the motion sensor

Image en direct, mais pas de résolution

Live image but no trigger

REC °REC

112°

Angle d’inclinaison (°)

Inclination angle (°)

8 m4-5 m

2 m | 12,5°

2m | 12.5°

1,5 m | 0°

1.5m | 0°

max.6 m | 50,0°

max. 6m | 50.0°

ELÉMENTS DE COMMANDE

ET D’AFFICHAGE

OPERATION AND DISPLAY

ELEMENTS

Touche Marche/ Arrêt et PAIRING

ON/OFF and PAIRING button

Touche Reset

Reset button

LED

Touche

d’appariement

Pairing button

Réinitialiser sur les réglages d’usine :

Maintenez la touche pendant 5s

jusqu’à ce que la LED rouge clignote.

Resetting to factory settings:

Press and hold the button for

5seconds until the red LED  ashes.

Activation de la caméra :

Appuyez brièvement 1x sur le bouton.

Switching on the camera:

Press the button once brie y.

Fonction d’appariement :

Appuyez brièvement 3x sur le bouton.

Pairing function:

Press the button threetimes brie y.

Désactiver la caméra :

Appuyez sur le bouton pendant 5 s.

Switching o the camera:

Press and hold the button for 5seconds.

La station de base peut uniquement être mise en service

en présence d’une alimentation électrique active.

The base station can only be operated with an active power supply.

Prêt pour la connexion (Pairing) :

Maintenez la touche pendant 3s

jusqu’à ce que la LED bleue clignote.

Connection readiness (pairing):

Press and hold the button for

3seconds until theblue LED  ashes.

La caméra peut également être installée sans

 xation murale sur une surface plane.

Les points suivants doivent être respectés :

·Lors de la mise en place, la position de la

caméra n’est pas  xée et peut être déplacée

involontairement, modi ant ainsi la portée

dedétection.

·Des objet de grande taille entre la caméra

et la station de base peuvent perturber la

transmission.

·La caméra doit être placée aussi librement

que possible au niveau de l’arête de la surface

d'installation a n d’éviter les ré exions

lumineuses entre la caméra et la surface.

·Le champ de vision de la caméra ne doit pas

être masqué par des objets.

·Le positionnement sur des étagères en

verre peut être à l’origine de ré exions

perturbatrices lors de l’enregistrement.

The camera can also be set up without

a wall bracket on a  at surface.

The following aspects must be observed here:

·The position of the camera is not  xed

during setup and could be accidentally

shi ed, thus changing the recording area.

·Large objects located between the

camera and the base station could

impact the transmission.

·Where possible, the camera should be

positioned unobstructed at the edge of

the setup surface in order to prevent light

re ections between the camera and the

setupsurface.

·The camera‘s  eld of vision must

not be obstructed by objects.

·Positioning the camera on a glass

shelf could lead to interfering

re ections during recording.

INSTALLATION DE LA CAMÉRA

CAMERA INSTALLATION

Installation de la caméra sans ﬁ xation murale

Installing the camera without a wall bracket

1 3

Percer des trous de  xation

(foret de 6 mm nécessaire) à

l’aide d’un gabarit de perçage

dans la surface plane du mur,

puis  xer la plaque arrière à

l’aide du matériel de montage

joint.

Drill  xing holes (6mm drill

required) onto the  at wall

surface with the aid of the

drilling template and fasten

the back panel using the

installation material provided.

Installer un joint à rotule,

mettre le couvercle en place

et tourner. Installer ensuite

la bague de  xation puis

serrer légèrement.

Insert the ball joint, position

thecover and tighten. Then

position the  xing ring and

tighten gently.

Visser la caméra et la diriger sur

la zone de détection souhaitée.

Serrer la bague de  xation a n

de bloquer la caméra dans cette

position.

Unscrew the camera and align

it according to the desired

recording area. Tighten the

 xing ring in order to secure

the camera in this position.

Joint à rotule

Ball joint

Plaque

arrière

Back panel

Couvercle

Cover

Bague de

 xation

Fixing ring

Gabarit de

perçage

Drilling template

Installation de la caméra avec ﬁ xation murale

Installing the camera with a wall bracket

App

- App2Cam Plus -

INSTALLATION APP

Démarrez App2Cam Plus et

sélectionnez le Plus pour

démarrer le processus de

programmation.

Start the App2Cam Plus and

select the plus to start the

programming process.

Installez App2Cam Plus

Install the App2Cam Plus

iOS

Apple App Store

Android

Google Play Store

Etape 1 – Installer le logiciel App2Cam Plus

S t e p 1 – I n s t a l l t h e A p p 2 C am P l u s s o  w a r e

Les illustrations suivantes sont issues de l’application iOS.

The following  gures were taken from the iOS app.

Autres manuels pour PPIC90000

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Abus Caméra de sécurité

Abus

Abus IPCS84531 Manuel utilisateur

Abus

Abus IPCA52010 Manuel utilisateur

Abus

Abus IPCB34511A Manuel utilisateur

Abus

Abus TVCC51000 Manuel utilisateur

Abus

Abus TVIP21560 Manuel utilisateur

Abus

Abus TVIP11502 Manuel utilisateur

Abus

Abus TVAC15010B Manuel utilisateur

Abus

Abus Security Center Eyseo TV7140 Manuel utilisateur

Abus

Abus TVHD51000 Manuel utilisateur

Abus

Abus IPCA22500 Manuel utilisateur

Abus

Abus Ecoline TV7100 Manuel utilisateur

Abus

Abus TVIP11560 Manuel utilisateur

Abus

Abus TVCC34010 Manuel utilisateur

Abus

Abus PPIC32020 Manuel utilisateur

Abus

Abus TVIP81000 Manuel utilisateur

Abus

Abus IPCB64515B Manuel utilisateur

Abus

Abus IPCB74615B Manuel utilisateur

Abus

Abus PPIC46520 Manuel utilisateur

Abus

Abus TVHD70000 Manuel utilisateur

Abus

Abus HDCC71510 Manuel utilisateur

Abus

Abus TVAC19000B Manuel utilisateur

Abus

Abus IPCB64521 Manuel utilisateur

Abus

Abus EasyLook PPDF17000 Manuel utilisateur

Abus

Abus TVCC34010 Manuel utilisateur

Manuels Caméra de sécurité populaires d'autres marques

Okina USA

Okina USA SIR36-870VF650LP Manuel utilisateur

Divio

Divio NDR155PA Manuel utilisateur

Canon

Canon VB-C500D Manuel utilisateur

Easy Access

Easy Access EasyGuard Manuel utilisateur

Vivotek

Vivotek FD9389-EHV-v2 Manuel utilisateur

TUYA

TUYA COSMO W2 Manuel utilisateur

Eusso

Eusso UNC7500-IR Guide de configuration

urmet domus

urmet domus 1096/204 Manuel utilisateur

VC VC20 series Manuel utilisateur

Axis

Axis Q1614 Manuel utilisateur

ieGeek

ieGeek DD201 Manuel utilisateur

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manuel utilisateur

Vicon

Vicon V662-D-1 Mode d'emploi

Grundig

Grundig GCH-K0274P Manuel utilisateur

Lorex

Lorex VANTAGE LBC7032 Manuel utilisateur

4xem

4xem WPT Manuel utilisateur

Samsung

Samsung SCV-3082 Manuel utilisateur

Vitek

Vitek VTC-C544 Manuel utilisateur
