Abus PPIC90000 Manuel utilisateur

KAMERA AKUMULATOROWA ABUS ZE STACJĄ

BAZOWĄ, ABUS BATTERY CAM & BASE STATION

SKRÓCONY PORADNIK

Sieć WLAN 2,4 GHz z hasłem i szyfrowaniem.

2.4GHz Wi-Fi network with password and encryption.

Usługa lokalizacji mobilnego urządzenia końcowego musi być aktywowana.

The site service of the mobile end device must be activated.

Kamery można używać tylko w połączeniu z App2Cam Plus.

The camera can only be used in conjunction with the App2Cam.

Maks. dwie kamery na stację bazową i maks. 8 stacji bazowych na aplikację.

Max. two cameras per base station and max. 8 base stations per app.

Wpisywane hasło WLAN nie może zawierać następujących znaków specjalnych.

The following special characters are not possible when allocating the Wi-Fi password.

WYMAGANIA SYSTEMOWE

SYSTEM REQUIREMENTS

Router o częstotliwości 5 GHz oraz sieci bez szyfrowania nie są obsługiwane.

Routers with a 5GHz frequency and networks without encryption are not supported.

Zwiększenie zasięgu / siły sygnału

Dodatkowa stacja bazowa może być stosowana, gdy np. w przypadku większych obiektów dwie

kamery przyporządkowane do tej samej stacji bazowej są umieszczone zbyt daleko od siebie.

W takim przypadku stosuje się drugą stację bazową w pobliżu drugiej kamery i kamera zostaje

przyporządkowana do tej stacji bazowej.

Increasing the range/signal strength

An additional base station can be used if, for example, two cameras assigned to one base station

are positioned too far apart in a larger building. In this case, a second base station can be

installed close to the second camera and the camera can be assigned to this base station.

ZAKRES DOSTAWY

SCOPE OF DELIVERY

Zasilacz USB

USB plug-in

power supply

Przyrząd ułatwiający

wyjmowanie karty SD

Removal aid for the SD card

Zasilacz USB

USB plug-in

power supply

Uchwyt do

mocowania

na ścianie

Wall bracket

Uchwyt do

mocowania

na ścianie

Wall bracket

Kabel Micro-USB

Micro USB cable

Kabel Micro-USB

Micro USB cable

Materiał montażowy

Installation material

Materiał montażowy

Installation material

Zasilacz USB

USB plug-in

power supply

Uchwyt do

mocowania

na ścianie

Wall bracket

Kabel Micro-USB

Micro USB cable

Przyrząd

ułatwiający

wyjmowanie

karty SD

Removal aid

for the SD card

Przyrząd

ułatwiający

wyjmowanie

karty SD

Removal aid

for the SD card

Materiał montażowy

Installation material

Zintegrowane akumulatory kamery należy naładować przed uruchomieniem.

The integrated camera batteries must be charged before operation.

Kamera akumulatorowa ABUS WLAN ze stacją bazową (PPIC90000)

ABUS Wi-Fi battery cam with base station (PPIC90000)

Stacja bazowa ABUS WLAN dla kamery akumulatorowej (PPIC90010)

ABUS Wi-Fi base station for battery cam (PPIC90010)

Kamera akumulatorowa ABUS WLAN ze stacją bazową, 2 szt. w zestawie (PPIC90200)

ABUS Wi-Fi battery cam 2-set with base station (PPIC90200)

Dodatkowa kamera akumulatorowa ABUS WLAN (PPIC90520)

ABUS Wi-Fi additional battery cam (PPIC90520)

1 1

1 11

1 1 1

1 1

KAMERA

CAMERA

Przód

Front

Tył

Rear

*Częstotliwość radiowa: 2,4 GHz (802.11 b/g/n) Maks. moc nadawcza 20 dBm

*Wireless frequency: 2.4GHz (802.11b/g/n) max. transmission power 20dBm

Dioda LED sygnalizuje stan ładowania

LED signals the charge level

Czujnik światła

Photo sensor

Obiektyw

Lens

Mikrofon

Microphone

PIR

Czujnik

PIR

Sensor Diody LED światła białego

White light LED

Głośnik

Loudspeaker

Antena wewnętrzna*

Internal antenna*

Gwint 1/4“ do uchwytu

1/4“ thread for the mount

Przycisk WŁ./WYŁ. i parowania

ON/OFF and PAIRING button

Przyłącze Micro-USB

Micro USB connection

Osłona

Cover

Przycisk resetowania

Reset button

Przycisk parowania

Pairing button

Do nagrywania wymagana jest standardowa karta Micro-SD (maksymalnie o pojemności

128 GB). Przy wkładaniu i wyjmowaniu karty Micro-SD należy odłączyć stację bazową od

zasilacza USB. Po prawidłowym włożeniu karty Micro-SD do stacji bazowej słyszalny jest

dźwięk zatrzaskiwania. Do wyjęcia karty można użyć dołączonego przyrządu

ułatwiającego wyjmowanie.

A standard micro USB card (max. 128GB storage capacity) is required for recording.

Thebasestation must be disconnected from the USB interface in order to insert

and remove the SDcard. The SD card audibly snaps into place when fully inserted.

The provided removal aid can be used to remove the card.

STACJA BAZOWA

MAIN UNIT

Gniazdo karty Micro-SD (maks. 128 GB)

Micro SD card slot (max. 128GB)

Status diody LED

Status LED

Opcjonalna karta Micro-SD

Optional micro SD card

Przyrząd

ułatwiający

wyjmowanie

Removal aid

OBSZAR DETEKCJI CZUJNIKA

COVERAGE AREA OF THE SENSOR

Obszar detekcji zintegrowanego czujnika ruchu (PIR) jest ograniczony do 8m. Osoby

znajdujące się poza tym obszarem są „widziane” przez kamerę i prezentowane

„nażywo”, ale nie uruchamiają nagrania. Zalecenia dla optymalnego montażu:

wysokość montażu 2 m i kąt nachylenia 12,5°.

The coverage area of the integrated motion sensor (PIR) is limited to 8m. Persons

located outside of this range are “seen” by the camera and shown on the live

image but do not trigger a recording. The ideal installation recommendation

is a 2 m installation height and an inclination angle of 12.5°.

Wysokość montażu (m) i kąt nachylenia (°)

Installation height (m) and inclination angle (°)

Zasięg czujnika ruchu (m)

Range of the motion sensor (m)

Maksymalny zasięg czujnika ruchu 8m

Max. 8m range of the motion sensor

Obraz „na żywo” bez wywoływania

Live image but no trigger

REC °REC

Kąt nachylenia (°)

Inclination angle (°)

8m4-5m

2m | 12,5°

2m | 12.5°

1,5m | 0°

1.5m | 0°

maks.6m | 50,0°

max. 6m | 50.0°

112°

ELEMENTY OBSŁUGI I WSKAŹNIKOWE

OPERATION AND DISPLAY ELEMENTS

Przycisk WŁ./WYŁ. i parowania

ON/OFF and PAIRING button

Przycisk

resetowania

Reset button

LED

Przycisk parowania

Pairing button

Resetowanie do ustawienia fabrycznego:

Nacisnąć i przytrzymać przycisk przez 5 s,

aż dioda LED zacznie migać na czerwono.

Resetting to factory settings:

Press and hold the button for 5seconds

until the red LED  ashes.

Włączanie kamery: Nacisnąć krótko przycisk 1x.

Switching on the camera: Press the button

once brie y.

Funkcja parowania: Nacisnąć krótko przycisk 3x.

Pairing function: Press the button three

times brie y.

Wyłączanie kamery:

Nacisnąć przycisk iprzytrzymać 5s.

Switching o the camera:

Press and hold the button for 5seconds.

Stację bazową można uruchomić TYLKO, gdy jest podłączona do zasilania.

The base station can only be operated with an active power supply.

Gotowość do połączenia (sparowania):

Nacisnąć i przytrzymać przycisk przez 3 s,

aż dioda LED zacznie migać na niebiesko.

Connection readiness (pairing):

Press and hold the button for 3seconds

until the blue LED  ashes.

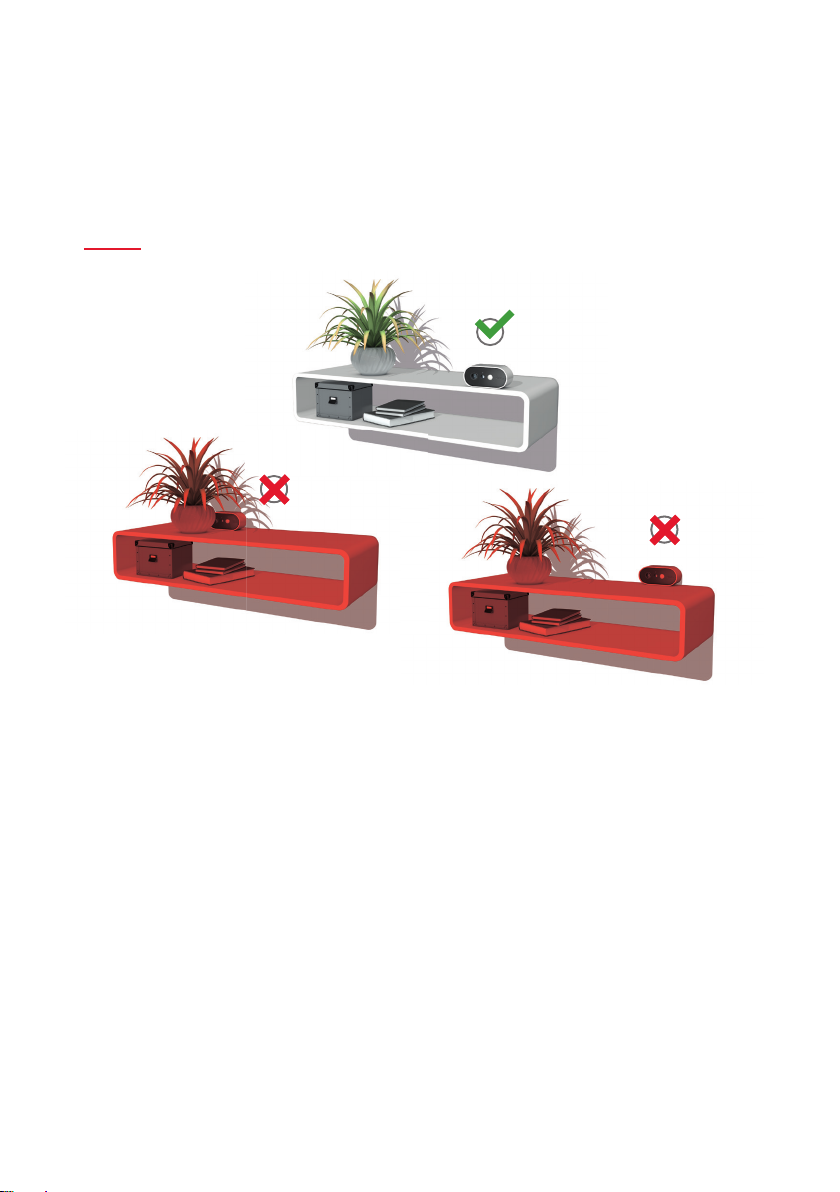

Kamerę można również ustawić na równej

powierzchni bez uchwytu ściennego.

Należy przy tym uwzględnić następujące punkty:

·Podczas ustawiania kamera nie jest

zamocowana w swoim położeniu i

można ją niechcący przesunąć, co

zmieni obszar detekcji.

·Większe przedmioty pomiędzy kamerą i

stacją bazową mogą zakłócać transmisje.

·Kamerę należy umieścić w miarę swobodnie

przy krawędzi powierzchni ustawienia, aby

uniknąć odbicia światła między kamerą

apowierzchnią ustawienia.

·Pole widzenia kamery nie może być

zakryte przez przedmioty.

·Umieszczenie na regałach szklanych może

spowodować nagranie zakłócających odbić.

The camera can also be set up without

a wall bracket on a  at surface.

The following aspects must be observed here:

·The position of the camera is not  xed

during setup and could be accidentally

shi ed, thus changing the recording area.

·Large objects located between the camera and

the base station could impact the transmission.

·Where possible, the camera should be

positioned unobstructed at the edge of

the setup surface in order to prevent light

re ections between the camera and the

setupsurface.

·The camera‘s  eld of vision must

not be obstructed by objects.

·Positioning the camera on a glass shelf could

lead to interfering re ections during recording.

MONTAŻ KAMERY

CAMERA INSTALLATION

Montaż kamery bez uchwytu ściennego

Installing the camera without a wall bracket

1 3

Otwory mocujące (wymagane

wiertło 6mm) wywiercić za

pomocą szablonu wierceń

na równej powierzchni ściany

izamocować płytę tylną przy

użyciu dostarczonego materiału

montażowego.

Drill  xing holes (6mm drill

required) onto the  at wall

surface with the aid of the

drilling template and fasten

the back panel using the

installation material provided.

Włożyć przegub kulowy,

założyć osłonę i przykręcić.

Następnie założyć mocowanie

i lekko dokręcić.

Insert the ball joint, position

thecover and tighten. Then

position the  xing ring and

tighten gently.

Przykręcić kamerę i ustawić

żądany obszar detekcji.

Dokręcić pierścień mocujący,

aby zabezpieczyć kamerę

w tej pozycji.

Unscrew the camera and align

it according to the desired

recording area. Tighten the

 xing ring in order to secure

thecamera in this position.

Przegub kulowy

Ball joint

Płyta tylna

Back panel

Osłona

Cover

Pierścień

mocujący

Fixing ring

Szablon do

wykonywania

otworów

Drilling template

Montaż kamery z mocowaniem na ścianie

I n s t a ll i n g t h e c a m e r a w i t h a w a l l b r a c k e t

App

- App2Cam Plus -

INSTALACJA APP

INSTALLATION APP

Uruchomić App2Cam Plus

iwybrać Plus, aby uruchomić

proces wczytywania.

Start the App2Cam Plus and

select the plus to start the

programming process.

Instalowanie App2Cam Plus

I n s t a l l t h e A p p 2 C a m P l u s

iOS

Apple App Store

Android

Google Play Store

Krok 1 – Instalacja oprogramowania App2Cam Plus

S t e p 1 – I n s t a l l t h e A p p 2 C a m P l u s s o  w a r e

Poniższe obrazy pochodzą z aplikacji iOS.

The following  gures were taken from the iOS app.

Autres manuels pour PPIC90000

Table des matières

Autres manuels Abus Caméra de sécurité

Abus

Abus HDCC73550 Manuel utilisateur

Abus

Abus TVCC12020 Manuel utilisateur

Abus

Abus eyseo TV7144 Manuel utilisateur

Abus

Abus TVCC40010 Manuel utilisateur

Abus

Abus TVAC19100C Manuel utilisateur

Abus

Abus TVIP52502 Manuel utilisateur

Abus

Abus TVIP20000 Manuel utilisateur

Abus

Abus IPCA62520 Manuel utilisateur

Abus

Abus TVIP41550 Manuel utilisateur

Abus

Abus TVAC19000C Manuel utilisateur

Abus

Abus Eyseo TV7220 Manuel utilisateur

Abus

Abus TVCC61000 Manuel utilisateur

Abus

Abus TVIP41500 Manuel utilisateur

Abus

Abus TVAC16011A Manuel utilisateur

Abus

Abus IPCB42501 Manuel utilisateur

Abus

Abus IPCB64515B Manuel utilisateur

Abus

Abus TVAC80010B Manuel utilisateur

Abus

Abus IPCB42500 Manuel utilisateur

Abus

Abus TVIP44510 Manuel utilisateur

Abus

Abus PPIC32020 Manuel utilisateur

Abus

Abus IPCB54511A Manuel utilisateur

Abus

Abus TVIP21560 Manuel utilisateur

Abus

Abus Eyseo TV7044 Manuel utilisateur

Abus

Abus PPIC32020 Manuel utilisateur

Manuels Caméra de sécurité populaires d'autres marques

Okina USA

Okina USA SIR36-870VF650LP Manuel utilisateur

Divio

Divio NDR155PA Manuel utilisateur

Canon

Canon VB-C500D Manuel utilisateur

Easy Access

Easy Access EasyGuard Manuel utilisateur

Vivotek

Vivotek FD9389-EHV-v2 Manuel utilisateur

TUYA

TUYA COSMO W2 Manuel utilisateur

Eusso

Eusso UNC7500-IR Guide de configuration

urmet domus

urmet domus 1096/204 Manuel utilisateur

VC VC20 series Manuel utilisateur

Axis

Axis Q1614 Manuel utilisateur

ieGeek

ieGeek DD201 Manuel utilisateur

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Manuel utilisateur

Vicon

Vicon V662-D-1 Mode d'emploi

Grundig

Grundig GCH-K0274P Manuel utilisateur

Lorex

Lorex VANTAGE LBC7032 Manuel utilisateur

4xem

4xem WPT Manuel utilisateur

Samsung

Samsung SCV-3082 Manuel utilisateur

Vitek

Vitek VTC-C544 Manuel utilisateur
