Abus TVAC31201 Manuel utilisateur
IPCS82500
TVAC31201/ TVAC31231 / TVAC31221 /
TVAC31241
D Kurzanleitung ......................................... 1
Quick Guide ........................................... 15
2
Deutsch
Version 06/2018
3
Deutsch
1. Hinweise vor der Installation
Das Symbol mit dem Blitz im Dreieck wird
verwendet, wenn Gefahr für die
Gesundheit besteht, z.B. durch elektrischen
Schlag.
Ein im Dreieck befindliches Ausrufezeichen
weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu
beachten sind.
Bitte benutzen Sie das Netzteil das im Lieferumfang
enthalten ist.
Lassen Sie die Kuppel nicht fallen und schützen Sie
vor Stöße. Vermeiden Sie Installationen auf
vibrierenden Oberflächen.
Schließen Sie nicht mehrere Dome an ein Netzteil
an, da dies zu Überlast bzw. Brandgefahr führen
kann.
Vermeiden Sie Installation in extrem heißen, kalten,
staubigen oder feuchten Orten, da sonst Brand
oder Stromschlag auftreten kann. Die
Betriebstemperatur sollte bei -30°C ~ 65°C.
Stellen Sie sicher dass die Spannungsversorgung
getrennt ist, bevor Sie das Netzteil anschließen
oder den PTZ Dome öffnen.
Bitte benutzen Sie die beigelegten Handschuhe,
wenn Sie den PTZ Dome öffnen. Vermeiden Sie
direkten Kontakt mit der Kuppel da diese sonst
beschädigt werden kann.
Falls Rauch, Gerüche oder Geräusche aus dem
PTZ Dome austreten, schalten Sie das Gerät bitte
sofort aus und wenden sich an unseren
technischen Support.
Bitte heben Sie die Verpackungen und
Schaumstoffe auf. Im Fehlerfall muss der PTZ
Dome in der Originalverpackung zurückgeschickt
werden. Ein Transport ohne Originalverpackung
kann zu Schäden am PTZ Dome führen und
Mehrkosten verursachen.
Wenn das Produkt nicht ordnungsgemäß
funktioniert, wenden Sich bitte an Ihren Händler
oder unseren technischen Support. Versuchen Sie
niemals den PTZ Dome zu demontieren.
Wir übernehmen keine Verantwortung für Probleme
die durch nicht autorisierte Reparatur oder Wartung
verursacht wurde.
4
Deutsch
2. Lieferumfang
Außen IP PTZ IR 20x 1080p Netzteil Kurzanleitung Werkzeug
5
Deutsch
3. Beschreibung der Anschlüsse
Nr.
Beschreibung
1
Spannungsversorgung, 24 V AC
Kabelbelegung:
Schwarz: 24 V AC
Gelb/Grün: Masse
Rot: 24 V AC
2
Audioeingang- / ausgang
3
2 x Schalteingang, 1 x Schaltausgang
4
Netzwerkanschluss, RJ45, PoE fähig (High PoE, 60 Watt)
5
RS-485 Steuerleitung
Kabelbelegung:
Gelb: RS-485 Minus
Orange: RS-485 Plus
6
Schrauben zum Öffnen der rückseitigen Abdeckung
7
Rückseitige Öffnung am Kamerakopf:
DIP Schalter
MicroSD Karteneinschub
Reset Taster:
1. Reset Taste drücken und gedrückt halten
2. Spannungsversorgung entfernen/verbinden
3. Reset Taste für weitere 20 Sekunden gedrückt
halten
Achten Sie darauf, dass während der Installation die Spannungsversorgung von der Kamera
getrennt ist.
1
2
3
4
5
6
7
6
Deutsch
4. Installation
Bevor Sie starten:
Prüfen Sie den Lieferumfang und stellen Sie sicher, dass der PTZ Dome nicht beschädigt ist.
Entfernen Sie als Erstes die Transportsicherung vom Kamerakopf.
Installieren Sie bei Bedarf eine microSD Karte über die rückseitige Öffnung am Kamerakopf.
Halten Sie niemals den PTZ Dome am wasserdichten Kabel fest, da ansonsten die
Wasserdichtigkeit beschädigt werden kann.
microSD Karte
7
Deutsch
PTZ Dome Wandinstallation
1. Bohren Sie vier Löcher entsprechend der Halterung in die Wand und montieren Sie die Spreizdübel in
der Wand.
2. Befestigen Sie die Dichtung zwischen Wand und Halterung.
3. Montieren Sie die Halterung mit den Unterlegscheiben und den Muttern.
4. Setzen Sie nun den PTZ Dome auf den Installationskopf auf und fixieren Sie diesen über die
Fixierschrauben.
Für Steinwände sind zwingend die Spreizdübel zu verwenden. Für Holzwände können Sie
Holzschrauben (Spax) verwenden.
Bitte stellen Sie sicher dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes
vom PTZ Dome und der Halterung tragen zu können.
Zum Abschluss der Installation entfernen Sie bitte die Schutzfolie an der Kuppel.
Spreizdübel
Unterlegscheibe und
Mutter
Sicherungsseil
8
Deutsch
5. Montage Halterungen Außendome

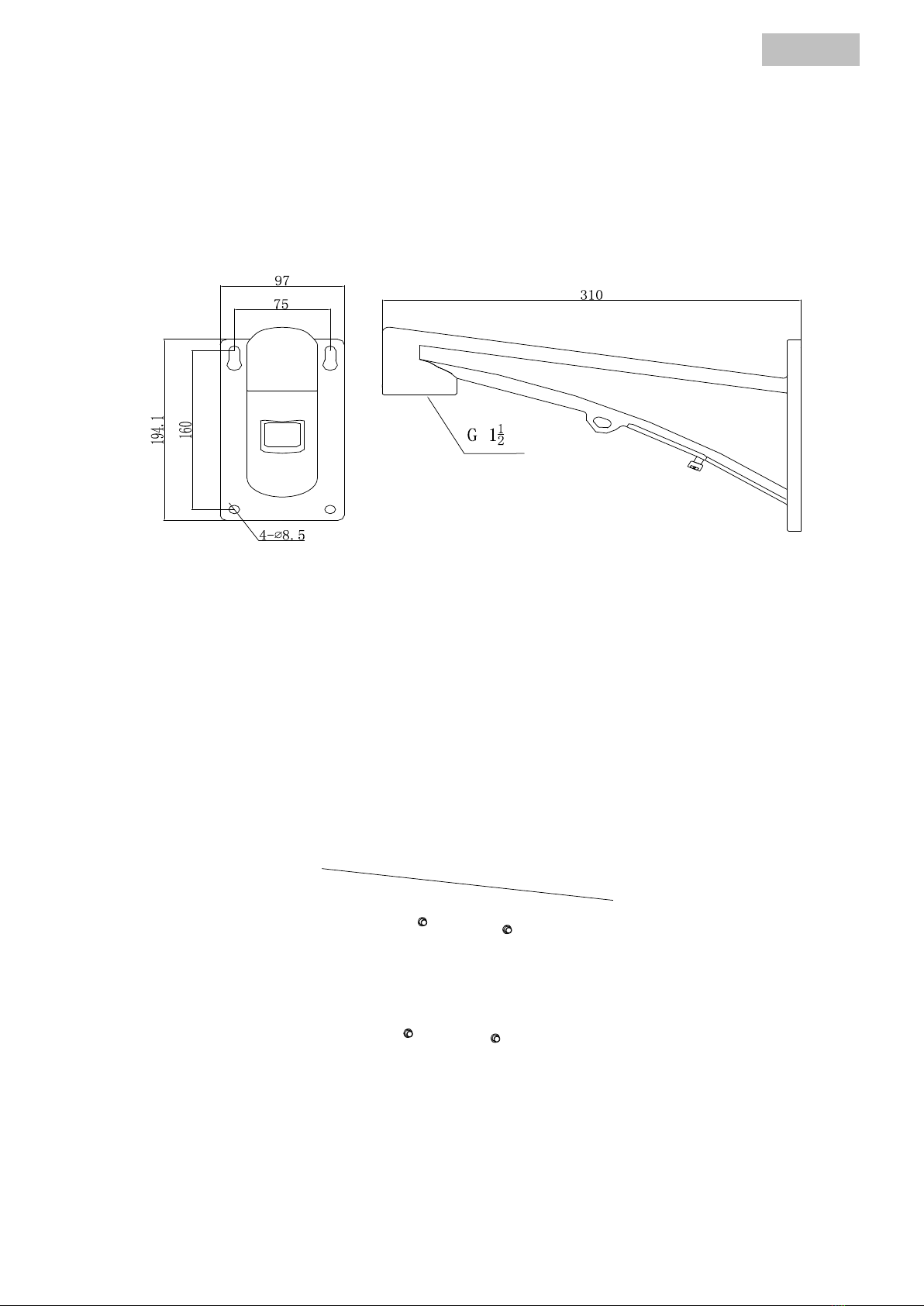

5.1 Montage Wandhalter (TVAC31201)
5.1.1 Abmessungen
TVAC31201
5.1.2 Montage
Bevor Sie starten:
Die Wand muss dick genug sein um die Spreizdübel montieren zu können
Bitte stellen Sie sicher, dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom
PTZ Dome und der Halterung tragen zu können.
1. Bohren Sie vier Löcher entsprechend den Abmessungen in die Wand und montieren Sie
anschließend die Spreizdübel.
2. Befestigen Sie die Dichtung zwischen Wand und Halterung mit Hilfe der Spreizdübel.
3. Montieren Sie die Halterung mit der Unterlegscheibe und der Mutter.
9
Deutsch
5.2 Montage Eckenhalter (TVAC31231)
5.2.1 Abmessungen
TVAC31231
Unterlegscheibe und Mutter
Spreizdübel
10
Deutsch
5.2.2 Montage
Bevor Sie starten:
Die Wand muss dick genug sein um die Spreizdübel montieren zu können
Bitte stellen Sie sicher, dass die Wand stark genug ist, um mehr als das 8-fache des Gewichtes vom
PTZ Dome und der Halterung tragen zu können.
1. Bohren Sie vier Löcher entsprechend den Abmessungen in die Wand und montieren Sie
anschließend passende Spreizdübel.
2. Ziehen Sie die Anschlusskabel durch das mittlere Loch des Eckenhalters
3. Bringen Sie den Eckenhalter an der Ecke in Position
4. Befestigen Sie den Adapter mit den Unterlegscheiben und den Muttern.
5. Bringen Sie die Dichtung zwischen Eckenhalter und Wandhalter an
6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest
Unterlegscheibe und Mutter
