Abicor Binzel SR 9 Manuel utilisateur

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

DE Betriebsanleitung / EN Operating instructions

FR Mode d’emploi / ES Instructivo de servicio

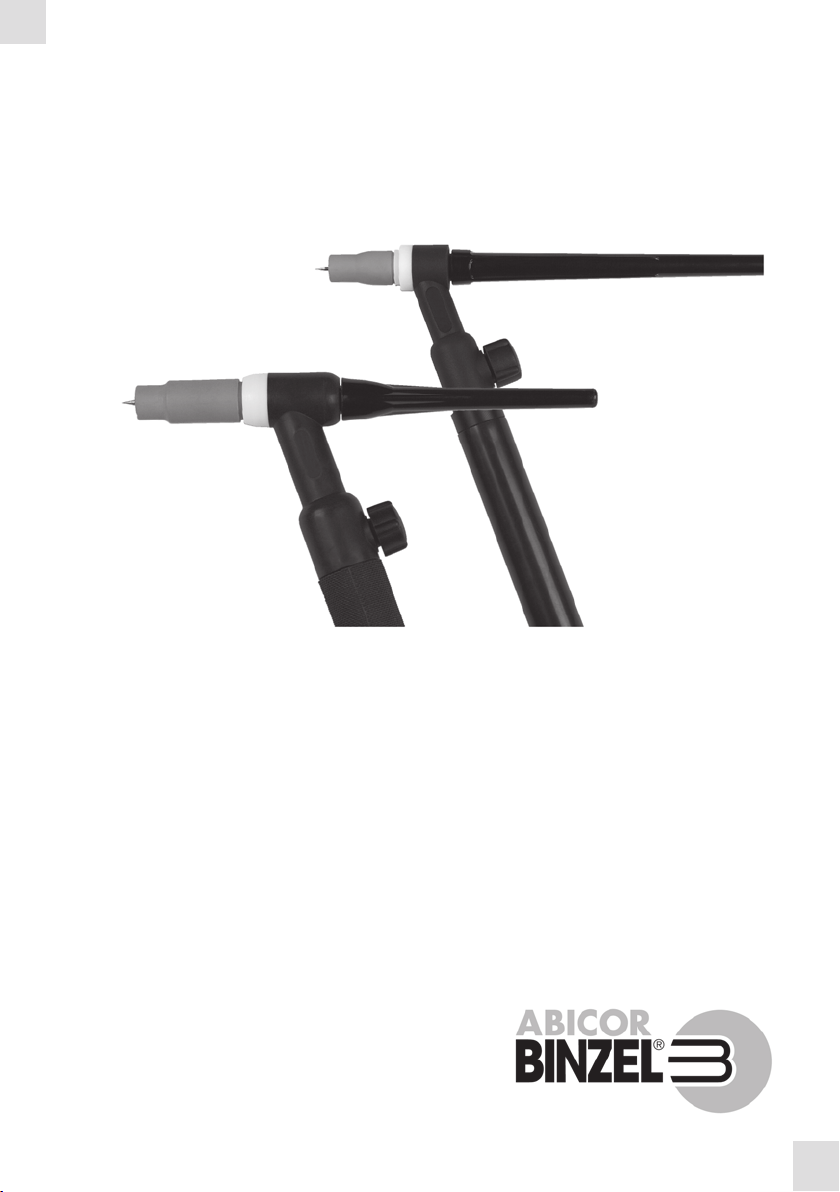

DE WIG-Schweißbrenner

EN TIG welding torches

FR Torche de soudage TIG

ES Antorcha de soldadura TIG

DE - 2 BAL.0271.0 • 2018-07-24

SR/ABITIG®Ventilbrenner

DE Original Betriebsanleitung

dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der

enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden.

Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der

jeweiligen Besitzer/Hersteller.

Unsere aktuellen Produktdokumente sowie alle Kontaktdaten der ABICOR BINZEL

Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage

www.binzel-abicor.com.

1 Identifikation DE-3

1.1 Kennzeichnung DE-3

2 Sicherheit DE-3

2.1 Bestimmungsgemäße Verwendung DE-3

2.2 Pflichten des Betreibers DE-3

2.3 Persönliche Schutzausrüstung (PSA)DE-4

2.4 Klassifizierung der Warnhinweise DE-4

2.5 Spezielle Warnhinweise

für den Betrieb DE-4

2.6 Angaben für den Notfall DE-5

3 Produktbeschreibung DE-5

3.1 Technische Daten DE-6

4 Inbetriebnahme DE-7

4.1 Brenner ausrüsten DE-8

4.2 Wolframelektrode DE-8

4.3 Schlauchpaket anschließen DE-9

4.4 Schutzgasmenge einstellen DE-9

5 Bedienungselemente DE-9

5.1 Ventilrad DE-9

6 Außerbetriebnahme DE-9

7 Wartung und Reinigung DE-10

7.1 Wolframelektrode anschleifen DE-11

7.2 Grundreinigung DE-11

8 Entsorgung DE-11

BAL.0271.0 • 2018-07-24 DE - 3

SR/ABITIG®Ventilbrenner 1 Identifikation

1 Identifikation

Die WIG Handschweißbrenner werden zum sicheren Schweißen von niedrig- und

hochlegierten Werkstoffen eingesetzt. Sie bestehen aus dem Brennerhals mit Ausrüst- und

Verschleißteilen, Griffrohr und Schlauchpaket mit Zentralstecker. Sie entsprechen der

EN 60 974-7 und stellen kein Gerät mit eigener Funktionserfüllung dar.

Das Lichtbogenschweißen wird erst in Verbindung mit der Schweißstromquelle möglich.

Die WIG Handschweißbrenner dürfen nur mit Original ABICOR BINZEL Ersatzteilen

betrieben werden.

1.1 Kennzeichnung

Das Produkt erfüllt die geltenden Anforderungen des jeweiligen Marktes für das

Inverkehrbringen. Sofern es einer entsprechenden Kennzeichnung bedarf, ist diese

am Produkt angebracht.

2 Sicherheit

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

2.1 Bestimmungsgemäße Verwendung

• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in der Anleitung

beschriebenen Zweck in der beschriebenen Art und Weise verwendet werden. Beachten

Sie dabei die Betriebs-, Wartungs- und lnstandhaltungsbedingungen.

• Jede andere Verwendung gilt als nicht bestimmungsgemäß.

• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung sind nicht zulässig.

2.2 Pflichten des Betreibers

• Halten Sie die Betriebsanleitung zum Nachschlagen am Gerät bereit und geben Sie die

Betriebsanleitung bei Weitergabe des Produktes mit.

• Inbetriebnahme, Bedienungs- und Wartungsarbeiten dürfen nur von Fachkräften

durchgeführt werden. Eine Fachkraft ist eine Person, die aufgrund ihrer fachlichen

Ausbildung, Kenntnisse und Erfahrungen die ihr übertragenen Arbeiten beurteilen und

mögliche Gefahren erkennen kann (In Deutschland siehe TRBS 1203).

• Halten Sie andere Personen vom Arbeitsbereich fern.

• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.

• Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches und halten Sie den

Arbeitsbereich sauber.

• Arbeitsschutzregeln des jeweiligen Landes. Bsp. Deutschland: Arbeitsschutzgesetz und

Betriebssicherheitsverordnung.

• Vorschriften zur Arbeitssicherheit und zur Unfallverhütung.

DE - 4 BAL.0271.0 • 2018-07-24

2 Sicherheit SR/ABITIG®Ventilbrenner

2.3 Persönliche Schutzausrüstung (PSA)

Um Gefahren für den Nutzer zu vermeiden wird in dieser Anleitung das Tragen von

persönlicher Schutzausrüstung (PSA) empfohlen.

• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3,

Schutzhandschuhen und Sicherheitsschuhen.

2.4 Klassifizierung der Warnhinweise

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen

unterteilt und werden vor potenziell gefährlichen Arbeitsschritten angegeben.

Geordnet nach abnehmender Wichtigkeit bedeuten sie folgendes:

2.5 Spezielle Warnhinweise für den Betrieb

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder

schwerste Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird,

können schwere Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird,

können leichte oder geringfügige Verletzungen die Folge sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an

der Ausrüstung die Folge sein können.

GEFAHR

Elektromagnetische Felder

Gefahr durch elektromagnetische Felder

• Herzschrittmacher können in ihrer Funktion beeinträchtigt werden (Bei Bedarf ärztlichen

Rat einholen).

• Störungen an elektrischen Geräten im Umfeld sind möglich.

BAL.0271.0 • 2018-07-24 DE - 5

SR/ABITIG®Ventilbrenner 3 Produktbeschreibung

2.6 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgende Versorgungen:

• Elektrische Energieversorgung

• Gaszufuhr

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung der Stromquelle oder der

Dokumentation weiterer Peripheriegeräte.

3 Produktbeschreibung

WARNUNG

Gefahren durch nicht bestimmungsgemäße Verwendung

Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen,

Tiere und Sachwerte ausgehen.

• Gerät ausschließlich bestimmungsgemäß verwenden.

• Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder verändern.

• Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203) verwenden.

DE - 6 BAL.0271.0 • 2018-07-24

3 Produktbeschreibung SR/ABITIG®Ventilbrenner

3.1 Technische Daten

*Gemäß EN 60 974-7 ist der Wert für Wechselstrom (AC) mit 70% des geprüften

Gleichstromwertes (DC) anzugeben.

Alle Angaben beziehen sich auf 4 m Schlauchpakte. Entnehmen Sie weitere Informationen,

bezüglich lieferbarer Schlauchpaketausführungen und Leistungsdaten den aktuellen

Bestellunterlagen.

Schweißen - 10 °C bis + 40 °C

Transport und Lagerung - 10 °C bis + 55°C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 1 Temperatur der Umgebungsluft

Spannungsart DC oder AC

Polung der Elektroden bei DC in der Regel negativ

Führungsart handgeführt

Spannungsbemessung 113 V Scheitelwert

Schutzart der maschinenseitigen Anschlüsse IP3X (EN 60 529)

Schutzgas nach DIN EN 439

Elektrode Wolframelektroden für WIG-

Verfahren, vorzugsweise

strahlungsarm

Tab. 2 Allgemeine Brennerdaten (EN 60 974-7)

Typ Kühl-

art

Belastung ED Elektro-

den- 

Gasdurch-

fluss

Kühlung

Vorlauf-

temp.

Durch-

fluss

Brennerein-

gangsdruck

DC AC* max. min. min. max.

A A % mm l/min °C l/min bar bar

SR/ABITIG®Ventilbrenner

9luft 110 80 35 0,5-1,6 5-12

17 luft 140 100 35 0,5-2,4 7-15

26 luft 180 130 35 0,5-4,0 7-18

Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7)

BAL.0271.0 • 2018-07-24 DE - 7

SR/ABITIG®Ventilbrenner 4 Inbetriebnahme

4 Inbetriebnahme

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Demontage- und Reparaturarbeiten

ist folgendes zu beachten:

• Schalten Sie die Stromquelle aus

• Sperren Sie die Gaszufuhr ab.

• Trennen Sie alle elektrischen Verbindungen.

• Schalten Sie die gesamte Schweißanlage aus.

HINWEIS

• Die Installation und Inbetriebnahme darf nur durch befähigte Personen (in Deutschland

siehe TRBS 1203) erfolgen.

• Beachten Sie folgende Angaben:

3 Produktbeschreibung auf Seite DE-5

DE - 8 BAL.0271.0 • 2018-07-24

4 Inbetriebnahme SR/ABITIG®Ventilbrenner

4.1 Brenner ausrüsten

Rüsten Sie den Brennerhals gemäß der folgenden Abbildung aus:

4.2 Wolframelektrode

Die Elektrodenart ist nach EN ISO 6848 festgelegt. Die maximale Elektrodenlänge ist

abhängig vom Brennertyp.

VORSICHT

Verletzungsgefahr

Durchstich bzw. Einstich durch angeschliffene Elektrode.

• Nicht in den Gefahrenbereich greifen.

• Schutzhandschuhe tragen.

1Brennerkörper

2Gasdüse

3Wolframelektrode

4Brennerkappe

5Spannhülse

Abb. 1 Brenner ausrüsten

Schritt 1 Schritt 2-3 Schritt 4

5342

HINWEIS

• Anstelle der Spannhülse können Sie auch eine Gaslinse einsetzen. Sie erzeugt aufgrund

ihrer Bauart eine laminare Gasströmung.

HINWEIS

• Das Schweißverhalten wird durch die Wahl der Wolframelektrode und den Verschleiß

beeinflusst. Ein glatter, riefenfreier Anschliff der Wolframelektrode wirkt sich positiv auf

das Schweißergebnis aus.

7 Wartung und Reinigung auf Seite DE-10

BAL.0271.0 • 2018-07-24 DE - 9

SR/ABITIG®Ventilbrenner 5 Bedienungselemente

4.3 Schlauchpaket anschließen

1Schlauchpaketanschluss in Stromquelle einstecken und arretieren.

2Anschluss für Schutzgas fachgerecht montieren.

4.4 Schutzgasmenge einstellen

1Schutzgasflasche anschließen.

2Gasmenge durch Druckminderer der Schutzgasflasche einstellen.

5 Bedienungselemente

5.1 Ventilrad

1Ventil öffnen = Gas strömt

2Ventil schließen = Schweißende.

6 Außerbetriebnahme

1Absperrventil der Gaszufuhr schließen.

2Stromquelle ausschalten.

HINWEIS

• Art und Menge des zu verwendenden Schutzgases hängt von der Schweißaufgabe und

der Gasdüsengeometrie ab.

• Stellen Sie alle Schutzgasverbindungen gasdicht her.

• Um eine Verstopfung durch Verunreinigung in der Schutzgasversorgung zu verhindern,

müssen Sie das Flaschenventil vor dem Anschluss kurz öffnen. Dadurch werden evtl.

Verunreinigungen ausgeblasen.

HINWEIS

• Da die WIG-Schweißbrenner in ein Schweißsystem eingebunden sind, müssen Sie

im Betrieb die Betriebsanleitungen der schweißtechnischen Komponenten

z.B. Schweißstromquelle beachten.

HINWEIS

• Beachten Sie bei der Außerbetriebnahme die Abschaltprozeduren aller im

Schweißsystem vorhandenen Komponenten.

DE - 10 BAL.0271.0 • 2018-07-24

7 Wartung und Reinigung SR/ABITIG®Ventilbrenner

7 Wartung und Reinigung

Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für eine lange

Lebensdauer und eine einwandfreie Funktion.

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Demontage- und Reparaturarbeiten

ist folgendes zu beachten:

• Schalten Sie die Stromquelle aus.

• Sperren Sie die Gaszufuhr ab.

• Trennen Sie alle elektrischen Verbindungen.

• Schalten Sie die gesamte Schweißanlage aus.

GEFAHR

Stromschlag

Gefährliche Spannung durch fehlerhafte Kabel.

• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße

Installation und Beschädigungen.

• Tauschen Sie schadhafte, deformierte oder verschlissene Teile aus.

HINWEIS

• Wartungs- und Reinigungsarbeiten dürfen nur von befähigten Personen (in Deutschland

siehe TRBS 1203) durchgeführt werden.

• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre persönliche

Schutzausrüstung.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Abicor Binzel Accessoires de soudage

Abicor Binzel

Abicor Binzel ALPHA Series Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIROB W 350GC Manuel utilisateur

Abicor Binzel

Abicor Binzel ADF735S Manuel utilisateur

Abicor Binzel

Abicor Binzel MFS-V3 M-Drive Manuel utilisateur

Abicor Binzel

Abicor Binzel ROBO Compact W600 Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIMIG A Manuel utilisateur

Abicor Binzel

Abicor Binzel MF Control Manuel utilisateur

Abicor Binzel

Abicor Binzel PP PLUS ABIMIG AT LW Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIMIG WT Series Manuel utilisateur

Abicor Binzel

Abicor Binzel MasterLiner Basic Flex/HD Manuel utilisateur

Abicor Binzel

Abicor Binzel EN 60 974/7 Manuel utilisateur

Abicor Binzel

Abicor Binzel WH Manuel utilisateur

Abicor Binzel

Abicor Binzel iRob P400 Manuel utilisateur

Abicor Binzel

Abicor Binzel SR/ABITIG 9 Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Manuel utilisateur

Abicor Binzel

Abicor Binzel xFUME PRO Manuel utilisateur

Abicor Binzel

Abicor Binzel Abirob W600 Manuel

Abicor Binzel

Abicor Binzel iCAT mini ABIROB G Manuel utilisateur

Abicor Binzel

Abicor Binzel Primo 5 Manuel

Abicor Binzel

Abicor Binzel ABITIG Little 24G Manuel utilisateur

Abicor Binzel

Abicor Binzel ABITIG MT Series Manuel utilisateur

Abicor Binzel

Abicor Binzel FES-200 Manuel utilisateur

Abicor Binzel

Abicor Binzel AUT 61GD Manuel utilisateur

Abicor Binzel

Abicor Binzel RTM ABIx EasyTeach Manuel utilisateur

Manuels Accessoires de soudage populaires d'autres marques

Lincoln Electric

Lincoln Electric LT-7 Tractor Manuel utilisateur

Weco

Weco Trolley R Manuel utilisateur

Cornwell Tools

Cornwell Tools MMWC1 Manuel utilisateur

Dohle

Dohle ExOn2A Manuel utilisateur

Nederman

Nederman Fume Eliminator FE 840/2500/P150 Manuel utilisateur

3M Speedglas 9100 Series Manuel utilisateur

Miller Electric

Miller Electric OM-842 Manuel utilisateur

Miller

Miller A-200 Series Manuel utilisateur

optrel

optrel lifeflip autopilot Manuel utilisateur

Miller

Miller MIGmatic M-25 Manuel utilisateur

Tregaskiss

Tregaskiss TOUGH GUN TT3 Reamer Manuel utilisateur

Sealey

Sealey SR20.V2 Manuel utilisateur

iWeld

iWeld NORED EYE Manuel utilisateur

Sthor

Sthor 74483 Manuel utilisateur

Leister

Leister TWINNY T7 Manuel utilisateur

Miller

Miller I-22 CE Manuel utilisateur

LAHTI PRO

LAHTI PRO L1540400 Manuel utilisateur

Lincoln Electric

Lincoln Electric K3091-1 Manuel utilisateur
