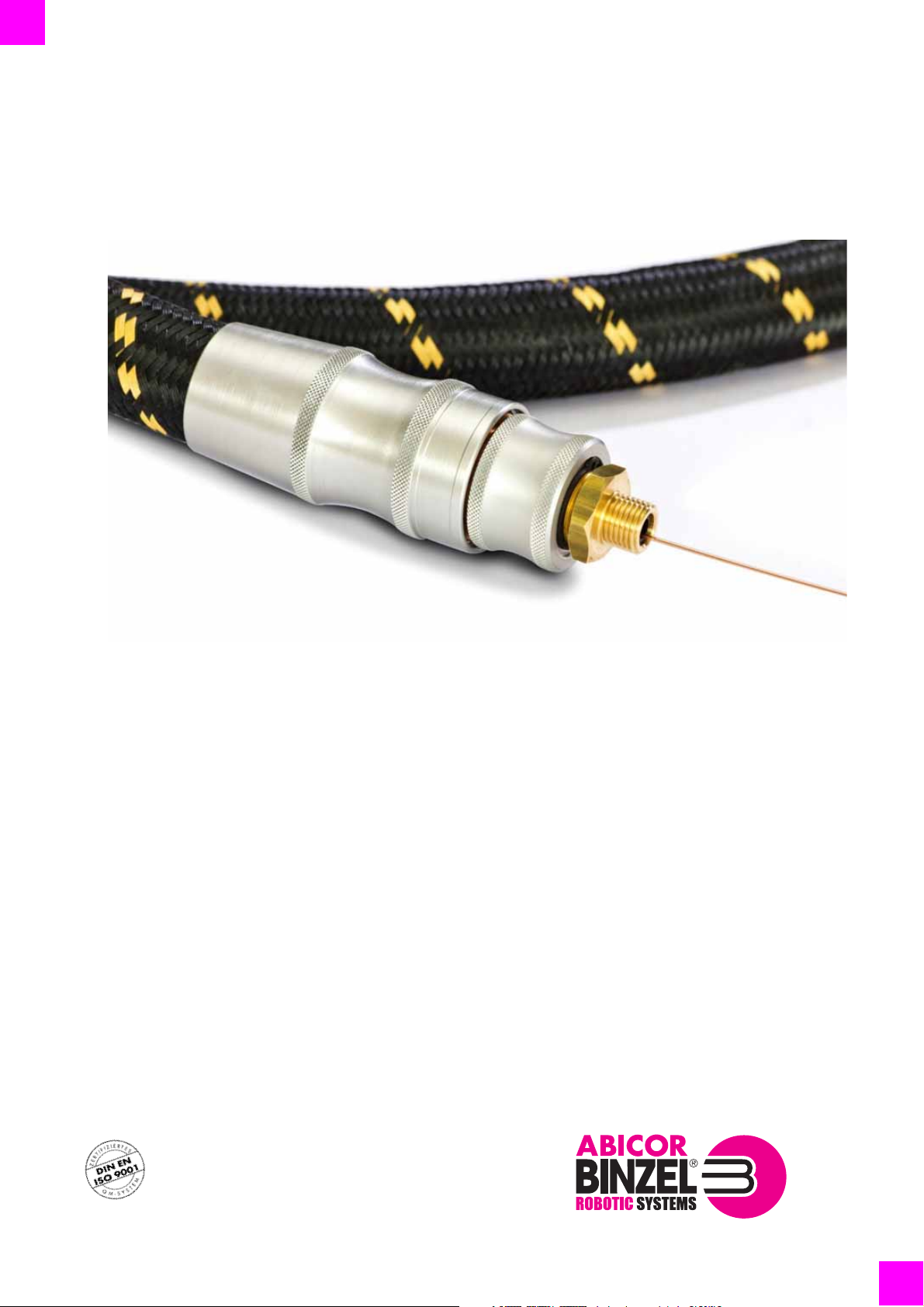

Abicor Binzel MasterLiner Basic Flex/HD Manuel utilisateur

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

DE Betriebsanleitung / EN Operating instructions

FR Mode d’emploi / ES Instructivo de servicio

Maxi Flex/HD; Basic Flex/HD

MasterLiner

DE - 2

MasterLiner Maxi Flex/HD; Basic Flex/HD

DE Original Betriebsanleitung

durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der enthaltenen Informationen oder Verbesserung dieses

Produktes erforderlich werden. Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller.

Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit,

finden Sie auf unserer Homepage www.binzel-abicor.com

1 Identifikation DE-3

2Sicherheit DE-3

2.1 Bestimmungsgemäße Verwendung DE-3

2.2 Pflichten des Betreibers DE-3

2.3 Persönliche Schutzausrüstung (PSA) DE-3

2.4 Klassifizierung der Warnhinweise DE-4

2.5 Angaben für den Notfall DE-4

3 Produktbeschreibung DE-4

3.1 Technische Daten DE-4

3.1.1 Aufbau Einzelteile DE-6

3.2 Aufhängung / Gesamt- Biegewinkel aller

Biegeradien DE-6

3.3 Abkürzungen DE-7

3.4 Produktkennzeichnung DE-8

3.5 Verwendete Zeichen und Symbole DE-8

4 Lieferumfang DE-8

4.1 Transport DE-8

4.2 Lagerung DE-9

5 Funktionsbeschreibung DE-9

5.1 Systemübersicht DE-9

6 Inbetriebnahme DE-9

6.1 MasterLiner montieren DE-10

6.1.1 Drahtfassanbindung - Drahteinfädeln interne

Drahtführung DE-11

6.1.2 MasterLiner an Drahtfass anschließen DE-12

6.1.3 Drahtvorschubseite DE-12

6.2 Verlegung DE-13

6.2.1 Roboterschweißzelle DE-13

6.2.2 Verlegung in der Schleppkette DE-14

7 Betrieb DE-14

8 Außerbetriebnahme DE-15

9 Wartung und Reinigung DE-15

9.1 Wartungsintervalle DE-15

9.2 MasterLiner austauschen DE-16

10 Störungen und deren Behebung DE-17

11 Demontage DE-18

12 Entsorgung DE-19

12.1 Werkstoffe DE-19

12.2 Betriebsmittel DE-19

12.3 Verpackungen DE-19

MasterLiner Maxi Flex/HD; Basic Flex/HD

DE - 3

1 Identifikation

Der MasterLiner wird in der Industrie und im Gewerbe eingesetzt. Dieser kann bei allen Anwendungsfällen/

Fügeprozessen eingesetzt werden, bei denen Zusatzwerkstoffe (Drähte) bis zu einem Durchmesser von

4mm verwendet werden.

Folgende Varianten sind verfügbar:

•MaxiFlex/HD

•BasicFlex/HD

Für die MasterLiner Varianten stehen die Anschlüsse Quick-Connector und G1/4- Anschluss zur Verfügung.

Diese Betriebsanleitung beschreibt nur den MasterLiner. Der MasterLiner darf nur mit Original

ABICOR BINZEL Ersatzteilen betrieben werden.

2Sicherheit

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

2.1 Bestimmungsgemäße Verwendung

• Die in dieser Anleitung beschriebene Ausrüstung darf ausschließlich zu dem in der Anleitung

beschriebenen Zweck in der beschriebenen Art und Weise verwendet werden. Beachten Sie dabei die

Betriebs-, Wartungs- und lnstandhaltungsbedingungen.

• Jede andere Verwendung gilt als nicht bestimmungsgemäß.

• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung sind nicht zulässig.

2.2 Pflichten des Betreibers

• Halten Sie die Betriebsanleitung zum Nachschlagen am Gerät bereit und geben Sie die

Betriebsanleitung bei Weitergabe des Produktes mit.

• Inbetriebnahme, Bedienungs- und Wartungsarbeiten dürfen nur von Fachkräften durchgeführt werden.

Eine Fachkraft ist eine Person, die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und

Erfahrungen die ihr übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann

(In Deutschland siehe TRBS 1203).

• Halten Sie andere Personen vom Arbeitsbereich fern.

• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.

• Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches und halten Sie den Arbeitsbereich sauber.

• Arbeitsschutzregeln des jeweiligen Landes. Bsp. Deutschland: Arbeitsschutzgesetz und

Betriebssicherheitsverordnung

• Vorschriften zur Arbeitssicherheit und zur Unfallverhütung.

2.3 Persönliche Schutzausrüstung (PSA)

Um Gefahren für den Nutzer zu vermeiden wird in dieser Anleitung das Tragen von persönlicher

Schutzausrüstung (PSA) empfohlen.

• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3, Schutzhandschuhen und

Sicherheitsschuhen.

DE - 4

3 Produktbeschreibung MasterLiner Maxi Flex/HD; Basic Flex/HD

2.4 Klassifizierung der Warnhinweise

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und

werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit

bedeuten sie folgendes:

2.5 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgendes:

• Elektrische Energieversorgung

•Druckluft

•Schweißschutzgas

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung aller betroffenen Peripheriegeräte.

3 Produktbeschreibung

3.1 Technische Daten

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste

Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können schwere

Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte oder

geringfügige Verletzungen die Folge sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an der

Ausrüstung die Folge sein können.

WARNUNG

Gefahren durch nicht bestimmungsgemäße Verwendung

Bei nicht bestimmungsgemäßer Verwendung können vom Produkt Gefahren für Personen, Tiere und

Sachwerte ausgehen.

• Produkt ausschließlich bestimmungsgemäß verwenden.

• Produkt nicht eigenmächtig zur Leistungssteigerung umbauen oder verändern.

• Produkt nur durch befähigte Personen (in Deutschland siehe TRBS 1203) verwenden.

Temperatur der Umgebungsluft - 10 °C bis + 45 °C

Relative Luftfeuchtigkeit bis 50 % bei 40 °C bis 90 % bei 20 °C

Tab. 1 Umgebungsbedingungen im Betrieb

Lagerung im geschlossenen Raum, Temperatur der Umgebungsluft - 25 °C bis + 55 °C

Transport, Temperatur der Umgebungsluft - 25 °C bis + 55 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 2 Umgebungsbedingungen Transport und Lagerung

MasterLiner Maxi Flex/HD; Basic Flex/HD

DE - 5

(*) Zugfestigkeit des verwendeten MasterLiners beachten.

Typ Schutz-

wellrohr

Kevlar-

ummantelung

Außen-

ø mm

Draht-ø

Bereich

max.

Drahtfördergeschw-

indigkeit m/min

kleinster zu-

lässiger Biege-

radius mm

Gewicht

pro g/m

Zugfestig-

keit N

max. empf.

Drahtförder-

strecke1

Anwendungs-

bereich

Typ

Basic Flex 34

0,8 - 1,2

30 1502/ 3003

490 600

25m

Basic HD 27 530 1500 A, B

Maxi Flex 34

1,2 - 4,0

610 600 A

Maxi HD 32 540 1500 A, B

Tab. 3 MasterLiner Ausführungen

1 ohne Hilfsantrieb (Abhängig vom Prozess und dem Anlagen Aufbau)

2 bei dynamischer Verlegung

3 beim Drahteinfädeln

Typ A Typ B

Lichtbogenschweiß- und Lötanwendungen Robotergeführte Schweiß- u. Lötanwendungen

Automatenanwendungen, UP- Schweißanwendungen,

Flammspritzanwendungen, Lichtbogenschweiß- und Lötanwendungen

Automatenanwendungen, UP- Schweißanwendungen,

Flammspritzanwendungen

Mittlere mechanische Belastungen Hohe mechanische Belastungen

Verlegung in Kabelschleppketten möglich * Verlegung in Kabelschleppketten möglich *

Tab. 4 Anwendungsbereiche

VORSICHT

Drahtförderstörungen

Drahtförderstörungen durch Unterschreitung der zulässigen Biegeradien, Anzahl der Biegeradien und

Drahtförderstrecken größer 25m.

• Beachten Sie die Angaben für die zulässigen Biegewinkel, Biegeradien und max. Längen.

3.2 Aufhängung / Gesamt- Biegewinkel aller Biegeradien auf Seite DE-6

• Verwenden Sie bei Drahtförderstrecken größer 25m einen Zusatzantrieb.

MasterLiner HD

mit QC Schnellanschluss und Gewindeanschluss

MasterLiner Flex

mit QC Schnellanschluss und Gewindeanschluss

Basic HD G1/4 Basic Flex G1/8

Schlauch ø 27mm Schlauch ø 34mm

Größter ø 32mm Größter ø 34mm

Maxi HD G1/4 Basic Flex G1/4

Schlauch ø 34mm Schlauch ø 34mm

Größter ø 40mm Größter ø 38mm

Tab. 5 MasterLiner Anschlüsse

DE - 6

3 Produktbeschreibung MasterLiner Maxi Flex/HD; Basic Flex/HD

3.1.1 Aufbau Einzelteile

3.2 Aufhängung / Gesamt- Biegewinkel aller Biegeradien

Maxi Flex QC

Schlauch ø 34mm

Größter ø 40mm

Maxi Flex G1/4

Schlauch ø 34mm

Größter ø 40mm

MasterLiner HD

mit QC Schnellanschluss und Gewindeanschluss

MasterLiner Flex

mit QC Schnellanschluss und Gewindeanschluss

Tab. 5 MasterLiner Anschlüsse

1MasterLiner kpl. montiert

2Verbindungselement

3Drahtführungselement

4Frei drehbares

Drahtführungselement montiert

5MasterLiner Maxi HD mit

Aramid Außenmantel

6MasterLiner Maxi Flex mit PA

Außenrohr

Abb. 1 Aufbau Einzelteile

VORSICHT

Drahtförderstörungen

Drahtförderstörungen durch zu Unterschreitung der zulässigen Biegeradien, zu viele Biegeradien und

Drahtförderstrecken größer 25m.

• Beachten Sie die Angaben für die zulässigen Biegewinkel, Biegeradien und max. Längen.

3.2 Aufhängung / Gesamt- Biegewinkel aller Biegeradien auf Seite DE-6

• Verwenden Sie bei Drahtförderstrecken größer 25m einen Zusatzantrieb.

MasterLiner Maxi Flex/HD; Basic Flex/HD

DE - 7

* Abhängig vom Prozess und der Anlagenbeschaffenheit

Max. Gesamt Biegewinkel 3x180°+1x90° ~ 630°

Grundsätzlich kann die Verlegung der Drahtführung sehr unterschiedlich sein. Beachten Sie die einzelnen

Hinweise für die korrekte Verlegung der MasterLiners.

3.3 Abkürzungen

Abb. 2 Aufhängung / Gesamt- Biegewinkel aller Biegeradien

Achten Sie auf die Aufhängung des MasterLiners!

Drahtfass

Max. Länge 25m*

180°/ R150

Verwenden Sie nur geeignete Aufhängungen.

Verlegen Sie den MasterLiner nicht über scharfe Kanten.

HD Heavy Duty

Die Variante HD ist mit einem widerstandsfähigen aramidfaserverstärkten Schutzgewebe ummantelt

QC Quick-Connector = Schnellanschluss

Tab. 6 Abkürzungen

Maßangaben in Zeichnungen oder Diagrammen Millimeter [mm]

Tab. 7 Maße

DE - 8

4 Lieferumfang MasterLiner Maxi Flex/HD; Basic Flex/HD

3.4 Produktkennzeichnung

Der MasterLiner ist am Gehäuse wie folgt gekennzeichnet:

3.5 Verwendete Zeichen und Symbole

In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:

4Lieferumfang

Den passenden Anschlussadapter erhalten Sie auf Anfrage.

Bestelldaten und Identnummern, entnehmen Sie den aktuellen Produktkatalogen.

Kontakt für Beratung und Bestellung finden Sie im Internet unter www.binzel-abicor.com.

4.1 Transport

Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen

während des Transportes nicht auszuschließen.

VORSICHT

Sachbeschädigung

Drahtstau, Probleme beim einfädeln durch falsche Drahtförderrichtung.

• Beachten Sie beim Einbau die markierte Drahtförderrichtung auf der Produktkennzeichnung oder an

den Gewindeanschlüssen.

Beachten Sie für alle Rückfragen oder Ersatzteilbestellungen folgende

Angaben:

•Linertyp, Länge und Identnummer

Angabe Drahtförderrichtung nur für MasterLiner Basic (alle Ausführungen)

beachten!

Abb. 3 Produktkennzeichnung

Symbol Beschreibung

• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen

Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen

1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind

AHandlungsschritt/e in der Abbildung, die der Reihenfolge nach durchzuführen sind

• MasterLiner in entsprechender Ausführung • Betriebsanleitung

Tab. 8 Lieferumfang

Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!

Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!

Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort mit dem letzten Spediteur in

Verbindung! Bewahren Sie die Verpackung auf zur eventuellen Überprüfung durch den Spediteur.

Verpackung für den

Rückversand

Verwenden Sie nach Möglichkeit die Originalverpackung und das Originalverpackungsmaterial. Bei

Fragen zur Verpackung und Transportsicherung nehmen Sie bitte Kontakt mit Ihrem Lieferanten, Spediteur

oder Transporteur auf.

Tab. 9 Transport

MasterLiner Maxi Flex/HD; Basic Flex/HD

DE - 9

4.2 Lagerung

Umgebungsbedingungen der Lagerung im geschlossenen Raum siehe:

Tab. 2 Umgebungsbedingungen Transport und Lagerung auf Seite DE-4

5 Funktionsbeschreibung

Der MasterLiner besteht aus einzelnen Segmenten, die sich jeweils um 360° drehen lassen. Innerhalb eines

Segmentes befinden sich vier Rollen, die es ermöglichen den Draht annähernd reibungslos von dem

vorhandenen Drahtspeicher (Drahtfass/Spule) bis zum Drahtvorschub zu fördern.

Bei Verwendung von zwei Drahtvorschüben, wird der MasterLiner zwischen den beiden Drahtvorschüben

montiert.

5.1 Systemübersicht

6 Inbetriebnahme

HINWEIS

• Beachten Sie den Biegeradius direkt nach dem Drahtfördergerät. Wir empfehlen, den MasterLiner

mechanisch so zu befestigen, dass auftretende Biege- und Zugkräfte durch die Roboterbewegung

nicht auf den MasterLiner übertragen werden.

• Beachten Sie bei dem MasterLiner Basic die Drahtförderrichtung.

1Schweißroboter

2Drahtforschub

3MasterLiner 4Anschluss MasterLiner

Drahtfass

5Drahtfass

Abb. 4 Verlegung Roboterschweißzelle

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und

Reparaturarbeiten ist folgendes zu beachten:

• Schalten Sie die Stromquelle stromlos.

• Trennen Sie alle elektrischen Verbindungen.

DE - 10

6 Inbetriebnahme MasterLiner Maxi Flex/HD; Basic Flex/HD

6.1 MasterLiner montieren

Nachfolgend wird die Montage mit QC Schnellanschluss dargestellt und beschrieben.

WARNUNG

Stromschlag

Gefährliche Spannung durch fehlerhafte Kabel.

• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation

und Beschädigungen.

• Tauschen Sie schadhafte oder verschlissene Teile aus.

HINWEIS

• Beachten Sie folgende Angaben:

3 Produktbeschreibung auf Seite DE-4

• Die Installation und Inbetriebnahme darf nur durch befähigte Personen (in Deutschland siehe

TRBS 1203) erfolgen.

• Komponenten nur in Räumen mit ausreichender Belüftung verwenden.

• Durch die Zusammenschaltung (Reihen- oder Parallelschaltung) mehrerer Stromquellen können

Sachschäden entstehen.

HINWEIS

• Achten Sie auf die richtige Länge des MasterLiners.

• Vermeiden Sie unnötige Biegungen bei der Verlegung. Eine Verlegung im Kabelschlepp ist

grundsätzlich möglich. Jedoch eine Unterschreitung der Biegeradien kann zur Beschädigung und

Drahtförderstörungen führen. Beachten Sie hierzu die Biegeradien für dynamische Verlegungen des

MasterLiners:

3.2 Aufhängung / Gesamt- Biegewinkel aller Biegeradien auf Seite DE-6

• Verwenden Sie zur Aufhängung aller Linertypen geeignete Befestigungen, Zugentlastungen für den

Drahtvorschub und Drahtfässern sowie der gesamten Drahtförderstrecke.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Abicor Binzel Accessoires de soudage

Abicor Binzel

Abicor Binzel ABIMIG Manuel utilisateur

Abicor Binzel

Abicor Binzel Air-blast and injection unit Manuel utilisateur

Abicor Binzel

Abicor Binzel G3000 Manuel utilisateur

Abicor Binzel

Abicor Binzel ABITIG MT Series Manuel utilisateur

Abicor Binzel

Abicor Binzel xFUME ABIROB AF500 Manuel

Abicor Binzel

Abicor Binzel MB EVO PRO Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIROB W50 Manuel

Abicor Binzel

Abicor Binzel iRob P400 Manuel utilisateur

Abicor Binzel

Abicor Binzel xFUME PRO Manuel utilisateur

Abicor Binzel

Abicor Binzel RTM ABIx EasyTeach Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIMIG WT Series Manuel utilisateur

Abicor Binzel

Abicor Binzel xFUME TIG 150/260W Guide rapide

Abicor Binzel

Abicor Binzel MFS-V3 M-Drive Manuel utilisateur

Abicor Binzel

Abicor Binzel MF Control Manuel utilisateur

Abicor Binzel

Abicor Binzel Aut-Wig Manuel utilisateur

Abicor Binzel

Abicor Binzel ABITIG Little 24G Manuel utilisateur

Abicor Binzel

Abicor Binzel Abirob W600 Manuel

Abicor Binzel

Abicor Binzel Abitig WH Series Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIMIG 452W Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIMIG WT Manuel utilisateur

Abicor Binzel

Abicor Binzel 2000K Series Manuel utilisateur

Abicor Binzel

Abicor Binzel MIG ROBO Manuel utilisateur

Abicor Binzel

Abicor Binzel WH Manuel utilisateur

Abicor Binzel

Abicor Binzel FES-200 Manuel utilisateur

Manuels Accessoires de soudage populaires d'autres marques

Lincoln Electric

Lincoln Electric LT-7 Tractor Manuel utilisateur

Weco

Weco Trolley R Manuel utilisateur

Cornwell Tools

Cornwell Tools MMWC1 Manuel utilisateur

Dohle

Dohle ExOn2A Manuel utilisateur

Nederman

Nederman Fume Eliminator FE 840/2500/P150 Manuel utilisateur

3M Speedglas 9100 Series Manuel utilisateur

Miller Electric

Miller Electric OM-842 Manuel utilisateur

Miller

Miller A-200 Series Manuel utilisateur

optrel

optrel lifeflip autopilot Manuel utilisateur

Miller

Miller MIGmatic M-25 Manuel utilisateur

Tregaskiss

Tregaskiss TOUGH GUN TT3 Reamer Manuel utilisateur

Sealey

Sealey SR20.V2 Manuel utilisateur

iWeld

iWeld NORED EYE Manuel utilisateur

Sthor

Sthor 74483 Manuel utilisateur

Leister

Leister TWINNY T7 Manuel utilisateur

Miller

Miller I-22 CE Manuel utilisateur

LAHTI PRO

LAHTI PRO L1540400 Manuel utilisateur

Lincoln Electric

Lincoln Electric K3091-1 Manuel utilisateur
