ABB Tmax T1 Manuel utilisateur
DOC. N.° RH0011601 - L8820

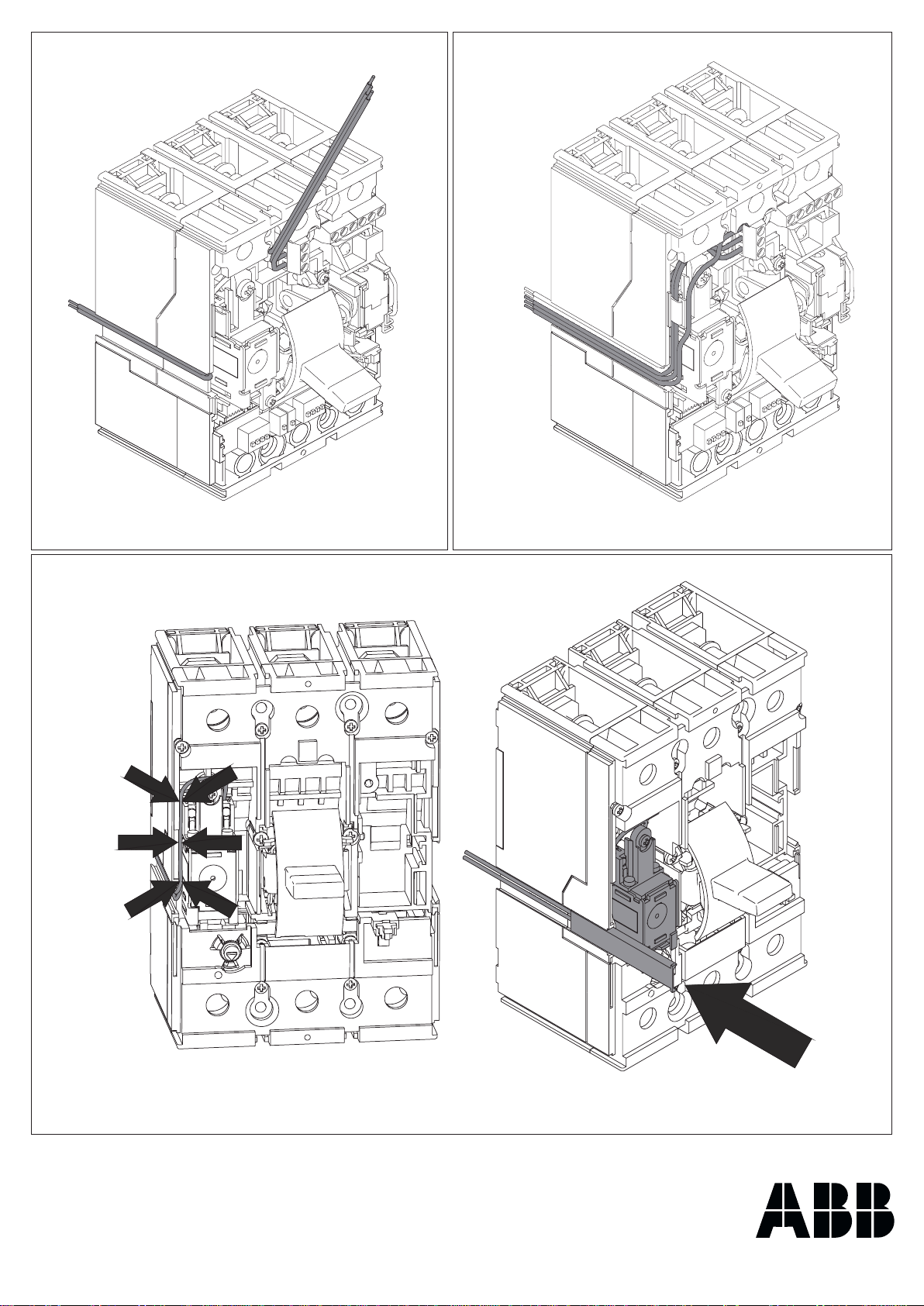

SOR - Sganciatore di apertura T1-T2-T3
SOR - Shunt opening release T1-T2-T3
SOR - Arbeitsstromauslöser T1-T2-T3
SOR - Déclencheur d’ouverture à émission T1-T2-T3
SOR - Relé de apertura T1-T2-T3
SOR - 分闸线圈 T1-T2-T3
B
A
Tmax
CSolo per T2
Only for T2
Nur für T2
Pour T2 uniquement
Sólo para T2
仅限用于 T2
x2
D
F
T2
T1 T3
E
3p 4p
4p
H
G4p on 4th pole
- Il montaggio dello sganciatore di apertura nel
4°polo è previsto solo in presenza di sganciatori
differenziali Rc
- The shunt opening release assembly into the 4th
pole is expected with the presence of Rc residual-
current release only
- Die Montage des im 4° Pol
nur in Anwesenheit der erwarteten
Fehlerstromausloser Rc
- Le montage du déclencheur
dans le 4° pôle est prévu seulement en
présence de dèclencheur diffèrentel Rc
- El montaje del relé de apertura en el 4°polo se
espera solamente en la presencia de relè differencial
Rc
- 只有在需要一同安装RC剩余电流脱扣器的情形下，
分励脱扣器才允许被安装在断路器的N极凹槽中。
Arbeitsstromauslöser
d’ouverture à
émission
I
1 Nm
L
N
M
T2-PR221DS T2-PR221DS
O
P
1.1 Nm
T3
http://www.abb.com
Q
LEGENDA
KEY
ZEICHENERKLÄRUNG
LÉGENDE
LEYENDA
图号说明
YO = Sganciatore di apertura
YO =Openingrelease
YO =Arbeitsstromauslöser
YO =Déclencheurd’ouvertureàémission
YO =Relédeapertura
YO =分闸脱扣线圈
Q/0 =Contattiausiliaridell’interruttore
Q/0 =Auxiliarycontactsofthecircuit-breaker
Q/0 =HilfsschalterdesLeistungsschalters
Q/0 =Contactosauxiliaresdelinterruptor
Q/0 =Contactsauxiliairesdudisjoncteur
Q/0= 断路器辅助触点
SO = Pulsanteocontattoperl’aperturadell’interruttore
SO = Pushbuttonorcontactforopeningthecircuit-breaker
SO = TasteroderSchalterzumÖffnendesLeistungsschalters
SO = Bouton-poussoiroucontactpourl’ouverturedudisjoncteur
SO = Pulsadorocontactoparalaaperturadelinterruptor
SO = 用于分闸的手动按钮或触头
