Stereo-Mikroskop, 20x, Durchlicht, LED

115 V, 50/60 Hz: 1005442 / 230 V, 50/60 Hz: 1005443

Bedienungsanleitung

07/13 ALF

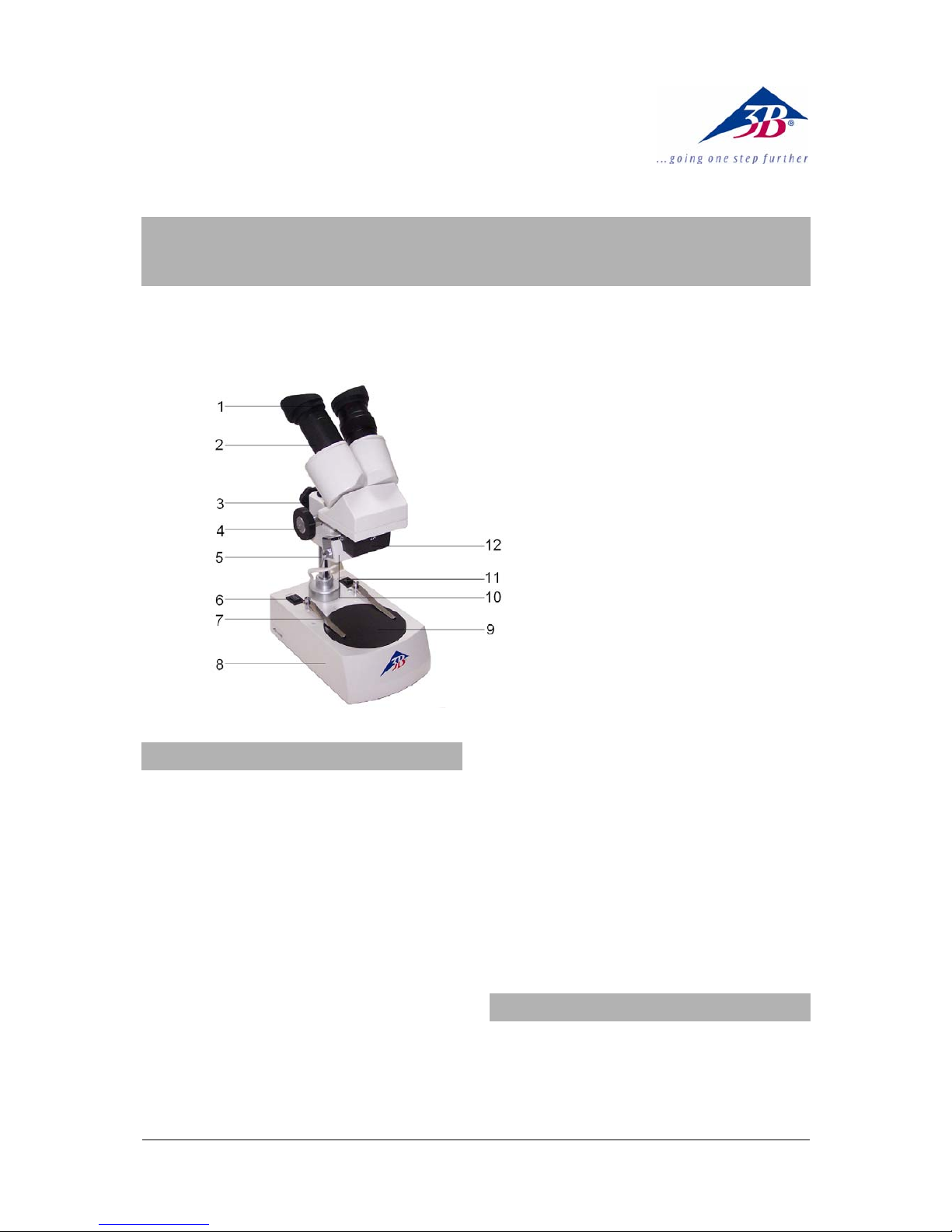

1 Okular mit Gummiaugenmuscheln

2 Tubus

3 Klemmschraube

4 Triebknopf für Fokussierung

5 Stativsäule

6 Kippschalter für Beleuchtung

7 Präparateklemmen

8 Stativfuß

9 Objektscheibe

10 Auflichtgehäuse

11 Netzschalter

12 Objektiv

1. Beschreibung, technische Daten

Das Stereo-Mikroskop ermöglicht 3-

dimensionale Betrachtung von Objekten in 20-

facher Vergrößerung.

Das Stereo-Mikroskop 1005442 ist für eine

Netzspannung von 115 V (±10 %) ausgelegt,

1005443 für 230 V (±10 %).

Stativ: Metallstativ, Stativsäule fest mit Fuß

verbunden. Scharfstellung über beidseitig am

Stativ angeordnete Triebknöpfe

Tubus: Stereokopf mit Schrägeinblick 45°, Au-

genabstand zwischen 55 mm und 75 mm ein-

stellbar

Okulare: Weitfeld-Okularpaar WF 10x 20 mm

mit Okularsicherung, Dioptrienausgleich ±5 am

linken Okular, Gummi-Augenmuscheln

Objektiv: Objektiv 2x mit Schlittenführung und

Schnellwechseleinrichtung

Vergrößerung: 20x

Objektscheibe: Fuß mit herausnehmbarer Ob-

jektscheibe (Kunststoff, schwarz/weiß und Glas)

95 mm Ø sowie 2 Präparateklemmen

Beleuchtung: LED, Auflicht- und Durchlicht-

beleuchtung, Lichtkombination wählbar über

Kippschalter, Stromversorgung über Akkus, 6 V

DC, 500 mA, Aufladegerät 115 V bzw. 230 V,

50/60 Hz

Netzanschluss: 1005442: 115 V, 50/60 Hz;

1005443: 230 V, 50/60 Hz

Abmessungen: ca. 190 x 300 x 115 mm3

Masse: ca. 2,9 kg

2. Auspacken und Zusammenbau

Das Mikroskop wird in einem Karton aus Styro-

por geliefert.

•Nach Entfernen des Klebebands den Behäl-

ter vorsichtig öffnen. Dabei darauf achten,

dass nichts herausfällt.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com

Technische Änderungen vorbehalten

•Um Kondensation auf den optischen Be-

standteilen zu vermeiden, das Mikroskop so

lange in der Verpackung belassen, bis es

die Raumtemperatur angenommen hat.

•Das Mikroskop mit beiden Händen (eine

Hand am Stativarm und eine am Fuß) ent-

nehmen und auf eine ebene Fläche stellen.

Das Mikroskop ist komplett zusammengebaut

außer den Augenmuscheln, die auf die Okulare

gesetzt werden und der Objektscheibe, die nach

Entfernen des Papiers auf die Öffnung im Stativ-

fuß platziert wird.

3. Bedienung

3.1 Allgemeine Hinweise

•Das Mikroskop auf einen ebenen Tisch stellen.

•Das zu betrachtende Objekt in die Mitte der

Objektscheibe platzieren und mit den

Klemmen festklemmen.

•Steckernetzgerät anschließen und Beleuch-

tung anschalten.

Alternativ kann das Mikroskop auch ohne Netz-

anschluss betrieben werden.

•Bei Verwendung von Durchlichtbeleuchtung

die schwarz/weiße Objektscheibe durch die

Glasplatte ersetzen.

•Position I des Kippschalters ist für Durchlicht

und Position II für Auflicht.

•Mit dem Tubus Augenabstand einstellen, bis

nur ein Lichtkreis sichtbar ist.

•Bildschärfe mittels der Triebknöpfe einstellen.

•Falls nötig Klemmschraube an der Stativ-

säule lösen und durch Heben oder Senken

der kompletten Optik Grobeinstellung vor-

nehmen.

•Nach Gebrauch sofort die Beleuchtung aus-

schalten.

•Das Mikroskop mit keinen Flüssigkeiten in

Kontakt kommen lassen.

•Das Mikroskop keinen mechanischen Belas-

tungen aussetzen.

•Optische Teile des Mikroskops nicht mit den

Fingern berühren.

•Bei Beschädigungen oder Fehlern das Mik-

roskop nicht selbst reparieren.

3.2 Objektivwechsel

•Seitliche Schraube am Objektivgehäuse mit

einem kleinen Schraubenzieher lösen.

•Objektiv seitlich herausziehen und durch ein

anderes ersetzen.

•Schraube wieder anziehen.

4. Aufbewahrung, Reinigung, Entsorgung

•Das Mikroskop an einem sauberen, trocke-

nen und staubfreien Platz aufbewahren.

•Bei Nicht-Benutzung das Mikroskop immer

mit der Staubschutzhülle abdecken.

•Das Mikroskop keinen Temperaturen unter

0°C und über 40°C sowie keiner relativen

Luftfeuchtigkeit über 85% aussetzen.

•Vor Pflege- und Wartungsarbeiten ist immer

der Netzstecker zu ziehen.

•Zur Reinigung des Mikroskops keine ag-

gressiven Reiniger oder Lösungsmittel ver-

wenden.

•Objektive und Okulare zum Reinigen nicht

auseinander nehmen.

•Bei starker Verschmutzung das Mikroskop

mit einem weichen Tuch und ein wenig

Ethanol reinigen.

•Die optischen Bestandteile mit einem wei-

chen Linsentuch reinigen.

•Die Verpackung ist bei den örtlichen Recyc-

lingstellen zu entsorgen.

•Sofern das Gerät selbs

verschrottet werden

soll, so gehört dieses

nicht in den normalen

Hausmüll. Es sind die

lokalen Vorschriften zu

Entsorgung von Elekt-

roschrott einzuhalten.

•Leere Batterien nicht im Hausmüll entsor-

gen. Es sind die lokalen gesetzlichen Vor-

schriften einzuhalten (D: BattG; EU:

2006/66/EG).

3B SCIENTIFIC®PHYSICS

Stereo Microscope, 20x, Transmitted-Light Illumination, LED

115 V, 50/60 Hz: 1005442 / 230 V, 50/60 Hz: 1005443

Instruction Manual

07/13 ALF

1 Eyepiece with eye-shields

2 Tube

3 Lock-screw

4 Adjustment knob for focusing

5 Pillar

6 Toggle switch for illumination

7 Specimen clips

8 Stand

9 Object plate

10 Top-light housing

11 Mains switch

12 Objective

1. Description, technical data

The stereo microscope allows three-dimensional

viewing of objects in 20x magnification.

The microscope 1005442 is for operation with a

mains voltage of 115 V (±10%), and the

1005443 unit is for operation with 230 V (±10%).

Stand: Metal stand, column firmly connected

with base, pinion knobs attached on both sides

of the stand for coarse and fine focusing

Tube: Binocular inclined 45°, interocular dis-

tance adjustable between 55 and 75 mm

Eyepieces: Pair of wide field eyepieces WF 10x

20 mm with eyepiece lock and rubber eyepiece

cups, diopter compensation ±5 on the left eye-

piece

Objectives: Lens 2x with slide and quick-

change device

Enlargement: 20x

Object Plate: Base with detachable object

plates (plastic, black/white and glass) 95 mm

diam. and 2 specimen clips

Illumination: LED, top and transmitted light

illumination, toggle switch to select light combi-

nation, power supplied by rechargeable battery,

6 V DC, 500 mA, battery charger 115 V or 230 V

Mains connection: 1005442: 115 V, 50/60 Hz

1005443: 230 V, 50/60 Hz

Dimensions: 190 x 300 x 115 mm³ approx.

Weight: 2.9 kg approx.

2. Unpacking and assembly

The microscope is packed in a molded styro-

foam container.

•Take the container out of the carton remove

the tape and carefully lift the top half off the

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • www.3bscientific.com

Subject to technical amendments

container. Be careful not to let the optical

items (objectives and eyepieces) drop down.

•To avoid condensation on the optical com-

ponents, leave the microscope in the original

packing to allow it to adjust to room tem-

perature.

•Using both hands (one around the pillar and

one around the base), lift the microscope

from the container and put it on a stable

desk.

The microscope is fully assembled except for

the eye-shields. Position them over the eye-

pieces for viewing comfort and to block out any

ambient light. In addition, the object plate must

be inserted into the stage opening in the base.

3. Operation

3.1 General information

•Set the microscope on a level table.

•Place the object to be observed in the center

of the object plate. Use the clips to fasten it

into place.

•Connect the mains adaptor, and switch on

the illumination.

Alternatively, the microscope can also be oper-

ated without being connected to the mains.

•When using transmitted light illumination

replace black and white plate with the glass

plate.

•On the toggle switch position I is for trans-

mitted light and position II is for top-light.

•Adjust the interpupillary distance between

the eyepieces by grasping the two prism-

housings with both hands and moving them

until one circle of light can be seen.

•Focus the object by turning the side knobs.

•It might be necessary to loosen the lock-

screw and raise or lower the entire stereo

head-bracket until the outline of the object is

found in the field of view.

•Be sure to tighten the lock-screw to fix the

height of the stereo head on the pillar.

•Always turn off the light immediately after

use.

•Be careful not to spill any liquids on the mi-

croscope.

•Do not mishandle or impose unnecessary

force on the microscope.

•Do not wipe the optics with your hands.

•Do not attempt to service the microscope

yourself.

3.2 Changing the objective

•Loosen the lock-screw on the objective

mount with a small screwdriver and pull out

the objective assembly horizontally.

•Insert an alternate objective by sliding it into

the objective mount.

•Secure it by tightening the lock-screw.

4. Storage, cleaning, disposal

•Keep the microscope in a clean, dry and

dust free place.

•When not in use always cover the micro-

scope with the dust cover.

•Do not expose it to temperatures below 0°C

and above 40°C and a max. relative humid-

ity of over 85%.

•Always unplug the mains plug before clean-

ing or maintenance.

•Do not clean the unit with volatile solvents or

abrasive cleaners.

•Do not disassemble objective or eyepieces

to attempt to clean them.

•Use a soft linen cloth and some ethanol to

clean the microscope.

•Use a soft lens tissue to clean the optics.

•The packaging should be disposed of at

local recycling points.

•Should you need to

dispose of the equip-

ment itself, never throw

it away in normal do-

mestic waste. Local

regulations for the dis-

posal of electrical

equipment will apply.

•Do not dispose of the battery in the regular

household garbage. Follow the local regula-

tions (In Germany: BattG; EU: 2006/66/EG).

3B SCIENTIFIC®PHYSICS

Loupe binoculaire, 20x, éclairage par transparence, LED

115 V, 50/60 Hz: 1005442 / 230 V, 50/60 Hz: 1005443

Instructions d’utilisation

07/13 ALF

1 Oculaire avec bonnettes en

caoutchouc

2 Tube

3 Vis de fixation

4 Bouton de mise au point

5 Colonne de potence

6 Interrupteur à bascule pour

l’éclairage

7 Valets de fixation

8 Pied de potence

9 Plaque d’objet

10 Module d’éclairage par incidence

11 Interrupteur secteur

12 Objectif

1. Description, caractéristiques techniques

Le microscope stéréoscopique permet

d’observer des objets en 3 dimensions agrandis

20 fois.

Le microscope 1005442 est prévue pour une

tension secteur de 115 V (±10 %) et l'alimenta-

tion 1005443 pour une tension secteur de 230 V

(±10 %).

Support : Support métallique, hauteur ajustable

sur colonne, mise au point par commande bila-

térale (crémaillère) de précision.

Tube : Observation binoculaire inclinée à 45°,

écartement interpupillaire réglable entre 55 et 75

Oculaire : Paire d’oculaires grand champ WF

10x 20 mm fixés par vis et œilletons en caout-

chouc, avec ajustement dioptrique ±5 sur le

porte oculaire gauche

Objectifs : Bloc-objectif achromatique 2x sur

glissière facilement pour un changement facilité

Grossissement : 20x

Plaque d’objet : Disques plastique réversible

(noir/blanc) et verre, Ø 95 mm avec 2 valets de

fixation

Éclairage : LED, éclairage par incidence ou par

transparence, combinaison de lumière réglable

avec interrupteur à bascule, alimentation par

batterie, 6 V CC, 500 mA, chargeur 115 V ou

230 V, 50/60 Hz

Branchement secteur : 1005442: 115 V, 50/60

Hz 1005443: 230 V, 50/60 Hz

Dimensions : env. 190 x 300 x 115 mm3

Masse : env. 2,9 kg

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Allemagne • www.3bscientific.com

Sous réserve de modifications techniques

2. Déballage et assemblage

Le microscope est livré dans un carton en

polystyrène.

•Après avoir retiré le ruban adhésif, ouvrir le

carton avec précaution. Veiller à ce que les

parties optiques (objectifs et oculaires) ne

tombent pas.

•Pour éviter de la condensation sur les com-

posants optiques, laisser le microscope

dans l’emballage, jusqu’à ce qu’il ait la tem-

pérature ambiante.

•Retirer le microscope avec les deux mains

(une main au bras de la potence et l’autre

au pied), puis le poser sur une surface

plane.

Le microscope est entièrement monté, sauf les

bonnettes, qui doivent être placées sur les ocu-

laires, et la plaque d’objet, qui est placée sur

l’ouverture dans le pied de la potence après

retrait du morceau de papier.

3. Commande

3.1 Remarques générales

•Poser le microscope sur une table plane.

•Placer l’objet d’étude au milieu de la table

du microscope et le fixer avec les valets de

fixation.

•Branchez l'alimentation secteur et allumez

l'éclairage.

En variante, le microscope peut également être

exploité sans branchement au secteur.

•En cas d’utilisation de lumière transmise,

remplacer la plaque d’objet noir / blanc par

la plaque en verre.

•La position I du interrupteur à bascule est

pour la lumière transmise et la position II

pour la lumière par incidence.

•Avec le tube, régler l’écart des yeux, jusqu’à

ce qu’on ne voie plus qu’un cercle lumineux.

•Ajuster la netteté de l’image avec les bou-

tons de réglage.

•Au besoin, desserrer la vis de fixation de la

colonne de la potence et procéder au régla-

ge rapide en montant ou en abaissant

l’optique complète.

•Après l’utilisation du microscope, éteindre

immédiatement l’éclairage.

•Le microscope ne doit jamais entrer en con-

tact avec des liquides.

•Ne jamais exposer le microscope à des

contraintes mécaniques.

•Ne pas toucher les parties optiques du mi-

croscope avec les doigts.

•En cas d’endommagement ou de défaut, ne

pas réparer soi-même le microscope.

3.2 Changement d’objectif

•Serrer la vis latérale du module d’objectif à

l’aide d’un petit tournevis.

•Retirer l’objectif par le côté et le remplacer

par un autre.

•Resserrer la vis.

4. Rangement, nettoyage, disposition

•Ranger le microscope à un endroit propre,

sec et exempt de poussière.

•Si le microscope n’est pas utilisé, le

recouvrir de la housse.

•Ne pas exposer le microscope à des

températures inférieures à 0°C et

supérieures à 40°C ainsi qu’à une humidité

relative de l’aide supérieure à 85%.

•Avant d’effectuer des travaux d’entretien et

de maintenance, retirer toujours la fiche sec-

teur.

•Pour le nettoyage du microscope, ne pas

utiliser de nettoyants ni de solvants agres-

sifs.

•Pour le nettoyage, ne pas démonter les

objectifs ni les oculaires.

•S’il est fortement encrassé, nettoyer le mi-

croscope avec un chiffon doux et un peu

d’éthanol.

•Nettoyer les composants optiques avec un

chiffon doux pour lentilles.

•L'emballage doit être déposé aux centres de

recyclage locaux.

•Si l'appareil doit être

jeté, ne pas le jete

dans les ordures

ménagères. Il est im-

portant de respecter les

consignes locales rela-

tives au traitement des

déchets électriques.

•N'éliminez jamais les piles déchargées avec

les ordures ménagères ! Veillez à respecter

les prescriptions locales en vigueur (All. :

BattG ; UE : 2006/66/CE).

3B SCIENTIFIC®PHYSICS

Microscopio stereo, 20x, illuminazione trasmessa, LED

115 V, 50/60 Hz: 1005442 / 230 V, 50/60 Hz: 1005443

Istruzioni d’uso

07/13 ALF

1 Oculare con mascherine in gomma

2 Tubo

3 Vite di fissaggio

4 Manopola di messa a fuoco

5 Montante dello stativo

6 Interruttore a levetta per illumina-

zione

7 Pinzette per preparati

8 Base di supporto

9 Tavolino portaoggetti

10 Alloggiamento illuminazione

dall’alto

11 Interruttore di rete

12 Obiettivo

1. Descrizione, dati tecnici

Il microscopio stereoscopico consente

l’osservazione tridimensionale degli oggetti con

ingrandimento a 20 volte.

Il microscopio 1005442 è progettato per una

tensione di rete di 115 V (±10 %), 1005443 per

230 V (±10 %).

Stativo: Tutto in metallo, braccio dello stativo

saldato al piede, regolazione della messa a

fuoco con le due manopole sullo stativo

Tubo: Visione binoculare inclinata a 45°, distan-

za tra gli occhi regolabile 55 - 75 mm

Oculari: Coppia di oculari grande campo WF

10x 20 mm, con protezione oculare, compensa-

zione diottrie ±5 sull’oculare sinistro, mascherine

in gomma

Obiettivi: Obiettivo 2x con guide a slitta e di-

spositivo di cambio rapido

Ingrandimento: 20x

Tavolino portaoggetti: Piede con disco estrai-

bile (in plastica, bianco/nero e vetro) Ø 95 mm e

2 pinzette per preparati

Illuminazione: LED, illuminazione dall’alto e

trasmessa, combinazione luminosa selezionabi-

le con interruttore a levetta, alimentazione a

batterie, 6 V CC, 500 mA, caricatore da 115 V o

230 V, 50/60 Hz

Allacciamento a rete: 1005442: 115 V, 50/60 Hz

1005443: 230 V, 50/60 Hz

Dimensioni: ca. 190 x 300 x 115 mm3

Peso: ca. 2,9 kg

2. Disimballo e assemblaggio

Il microscopio viene fornito in un cartone in

Styropor.

•Aprire con precauzione il contenitore una

volta rimosso il nastro adesivo. Durante tale

operazione prestare attenzione affinché i

3B Scientific GmbH • Rudorffweg 8 • 21031 Amburgo • Germania • www.3bscientific.com

Con riserva di modifiche tecniche

pezzi dell’ottica (obiettivi e oculari) non

cadano.

•Per evitare la formazione di condensa sui

componenti ottici lasciare il microscopio nel-

la confezione finché non abbia raggiunto la

temperatura ambiente.

•Estrarre il microscopio con entrambe le mani

(una mano sul braccio dello stativo e una sul

piede) e collocarlo su una superficie piana.

Il microscopio è completamente montato, ad

eccezione delle mascherine che vengono poste

sugli oculari e del disco dell’obiettivo, che viene

collocato sull’apertura nel piede dello stativo una

volta rimossa la carta.

3. Comandi

3.1 Indicazioni generali

•Collocare il microscopio su un tavolo dalla

superficie piana.

•Collocare l’oggetto da osservare al centro

del tavolino portaoggetti e bloccarlo con le

pinze.

•Collegare l’alimentatore ad innesto e attivare

l'illuminazione.

In alternativa il microscopio può essere utilizzato

anche senza collegamento alla rete.

•Quando si impiega l’illuminazione con luce

trasmessa sostituire il vetrino portaoggetti in

bianco/nero con la piastra in vetro.

•La posizione I del interruttore a levetta è per

la luce trasmessa e la posizione II per la

luce dall’alto.

•Regolare con il tubo la distanza interoculare

finché non sarà visibile un unico cerchio lu-

minoso.

•Regolare la definizione dell’immagine at-

traverso le manopole.

•Se necessario allentare la vite di fissaggio

sul montante dello stativo ed effettuare la

regolazione macrometrica sollevando o

abbassando l’intera ottica.

•Dopo l’uso spegnere immediatamente la

lampada.

•Il microscopio non deve entrare in contatto

con sostanze liquide.

•Non sottoporre il microscopio a sollecitazioni

meccaniche.

•Non toccare con le dita le parti ottiche del

microscopio.

•In caso di danneggiamento o di difetti del

microscopio non cercare di effettuare la ripa-

razione autonomamente.

3.2 Sostituzione dell’obiettivo

•Allentare la vite laterale sull’alloggiamento

dell’obiettivo con un piccolo cacciavite.

•Estrarre l’obiettivo lateralmente e sostituirlo

con un altro.

•Serrare nuovamente la vite.

4. Conservazione, pulizia, smaltimento

•Conservare il microscopio in un luogo pulito,

asciutto e privo di polvere.

•Durante il periodo di non utilizzo coprire se

pre il microscopio con la custodia antipolve-

re.

•Non esporre il microscopio a temperature

inferiori a 0°C e superiori a 40°, né ad

un’umidità relativa superiore all’85%.

•Prima di effettuare lavori di cura o manuten-

zione è necessario staccare sempre la spi-

na.

•Non impiegare detergenti o soluzioni ag-

gressive per la pulizia del microscopio.

•Non separare gli obiettivi e gli oculari per

effettuarne la pulizia.

•In caso di sporco notevole ripulire il micro-

scopio con un panno morbido e un poco di

etanolo.

•Pulire le componenti ottiche con un panno

morbido per lenti.

•Smaltire l'imballo presso i centri di raccolta e

riciclaggio locali.

•Non gettare l'apparec-

chio nei rifiuti domestici.

Per lo smaltimento delle

apparecchiature elettri-

che, rispettare le dispo-

sizioni vigenti a livello

locale.

•Non gettare le batterie esaurite nei rifiuti

domestici. Rispettare le disposizioni legali

locali (D: BattG; EU: 2006/66/EG).

3B SCIENTIFIC®PHYSICS

Microscopio estéreo, 20x, Iluminación de luz transmitida, LED

115 V, 50/60 Hz: 1005442 / 230 V, 50/60 Hz: 1005443

Instrucciones de uso

07/13 ALF

1 Ocular con anteojera de goma

2 Tubo

3 Tornillo de sujeción

4 Botón de ajuste de focalización

5 Columna del estativo

6 Interruptor basculante de ilumi-

nación

7 Pinzas portamuestras

8 Base del estativo

9 Portaobjetos

10 Carcasa de luz incidente

11 Interruptor de red

12 Objetivo

1. Descripción, datos técnicos

El microscopio estéreo permite la observación

tridimensional de objetos amplificados por 20

veces.

El microscopio 1005442 está dimensionada

para una tensión de red de 115 V (±10 %) resp.

1005443 para 230 V (±10 %).

Soporte: Soporte métalico, unión fija de la

columna del soporte con la base. Enfoque

mediante los botones de ajuste situados en

ambos lados del soporte

Tubo: Visión oblicua binocular 45°, distancia

entre los ojos ajustable entre 55 y 75 mm

Ocular: Par de oculares de campo amplio WF

10x 20 mm con seguro del ocular, anteojeras de

goma, corrección de dioptría ±5

Objetivo: Objetivo 2x con guía de carro y

dispositivo de cambio rápido

Magnificación: 20x

Portaobjetos: Base con disco de quita y pon

(de plástico, negro/ blanco y de cristal) 95 mm Ø

así como 2 pinzas portamuestras

Iluminación: LED, iluminación de luz incidente

y luz transmitida, combinación de luz

seleccionable por interruptor basculante, fuente

de alimentación por batería de acumulador, 6 V

CC, 500 mA, aparato de recarga 115 V resp.

230 V, 50/60 Hz

Conexión a la red: 1005442: 115 V, 50/60 Hz

1005443: 230 V, 50/60 Hz

Dimensiones: aprox. 190 x 300 x 115 mm3

Masa: aprox. 2,9 kg

2. Desembalaje y montaje

El microscopio se suministra embalado en un

cartón de estiropor.

•Una vez retirada la cinta adhesiva, abra

cuidadosamente el paquete. Al hacerlo,

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburgo ▪Alemania • www.3bscientific.com

Se reservan las modificaciones técnicas

tenga cuida-do de que no caiga ninguna de

las piezas ópticas (objetivos y oculares).

•Para evitar la presencia de condensado

sobre los componentes ópticos, el

microscopio debe permanecer dentro del

embalaje el tiempo que sea necesario para

que adote la temperatura ambiente.

•Saque el microscopio tomándolo con ambas

manos (tome con una el brazo del estativo y

con la otra la base), y colóquelo sobre una

superficie plana.

El microscopio está montado por completo, con

excepción de las anteojeras que se colocan

sobre los oculares, y del portaobjetos, el cual se

posiciona sobre la base del estativo una vez

que se lo ha extraído del papel.

3. Servicio

3.1 Notas generales

•Coloque el microscopio sobre una mesa

plana.

•Posicione el objeto de observación en el

centro de la platina y fíjelo con las pinzas

portamuestras.

•Se conecta la fuente de alimentación

enchufable y se enciende la iluminación.

Alternativamente, el microscopio puede

funcionar sin conexión a la red.

•Si usa iluminación al trasluz, reemplace el

portaobjetos blanco y negro por la placa de

cristal.

•Posición I del interruptor basculante: trasluz,

posición II: luz incidente.

•Ajuste la distancia interocular, con el tubo,

hasta que sólo sea visible un círculo lumi-

noso.

•Ajuste la nitidez de la imagen por medio de

los botones de ajuste.

•De ser necesario, afloje el tornillo de fijación

de la columna del estativo, y realice el

ajuste grueso elevando o bajando la óptica

completa.

•Tras el uso, desconecte inmediatamente la

iluminación.

•El microscopio no debe entrar en contacto

con ningún tipo de líquido.

•El microscopio no debe ser sometido a

ningún tipo de carga mecánica.

•No tocar con los dedos las piezas ópticas

del microscopio.

•En caso de daños o de que el microscopio

presentara fallos, no trate de repararlo Ud.

mismo.

3.2 Cambio de objetivos

•Retire los tornillos laterales de la carcasa

del objetivo usando un destornillador pe-

queño.

•Retire el objetivo y reemplácelo por otro.

•Vuelva a ajustar los tornillos.

4. Mantenimiento, limpieza, desecho

•El microscopio debe permanecer en un

lugar limpio, seco y libre de polvo.

•Si se lo mantiene fuera de uso, se debe

cubrir siempre con la envoltura protectora

contra el polvo.

•No someta el microscopio a temperaturas

bajo 0°C o sobre 40°C, ni a una humedad

relativa del aire superior al 85%.

•Antes de realizar trabajos de mantenimiento

o reparación, se debe desconectar el

enchufe de la red.

•No se debe usar ningún elemento agresivo

ni disolventes para limpiar el microscopio.

•No desmontar los objetivos y oculares para

limpiarlos.

•Si el microscopio se encuentra muy sucio,

se debe limpiar con un paño suave y un po-

co de etanol.

•Limpie los componentes ópticos con un

paño suave para lentes.

•El embalaje se desecha en los lugares loca-

les para reciclaje.

•En caso de que el propio

aparato se deba desecha

como chatarra, no se

debe deponer entre los

desechos domésticos

normales. Se deben

cumplir las prescripciones

locales para el desecho

de chatarra eléctrica.

•Nunca deseche las baterías descargadas en

los basuras domésticas. Siga siempre las

prescripciones legales del lugar de trabajo

(D: BattG; EU: 2006/66/EG).

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels 3B SCIENTIFIC PHYSICS Microscope

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1013146 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003276 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003276 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005438 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013370 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003277 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013373 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 300 1003273 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 400 1003275 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 115 V, 50/60 Hz Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 300 1003271 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1003279 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013369 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1012404 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS N110 1013151 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013377 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005432 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS BS-200 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 500 1003278 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013373 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1013152 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 200 1013364 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1005405 Manuel utilisateur

3B SCIENTIFIC PHYSICS

3B SCIENTIFIC PHYSICS 1012403 Manuel utilisateur

Manuels Microscope populaires d'autres marques

Thermo Scientific

Thermo Scientific Nicolet iN10 Mode d’emploi

National

National DC3-163 Manuel utilisateur

KERN Optics

KERN Optics OPE-1 Manuel utilisateur

OPTIKA MICROSCOPES

OPTIKA MICROSCOPES B-150D Manuel utilisateur

Prior

Prior Lux POL Manuel utilisateur

Opitec

Opitec Smartscoop 115615 Manuel utilisateur

KERN

KERN OPO-1 Manuel utilisateur

Topcon

Topcon SP-1P Manuel utilisateur

Motic

Motic PA43 Manuel utilisateur

Leica

Leica DVM5000 Guide de l'utilisateur

MshOt

MshOt MZ62 Manuel utilisateur

KERN Optics

KERN Optics OZR-5 Manuel utilisateur

VWR

VWR VisiScope 384 Series Manuel utilisateur

Nikon

Nikon ECLIPSE E200 POL Manuel utilisateur

Leica

Leica DI C800 Manuel

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manuel utilisateur

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manuel utilisateur

Olympus

Olympus SZ61 Manuel utilisateur
