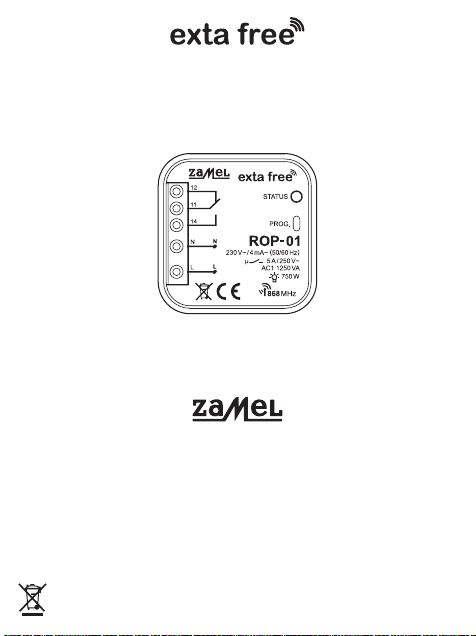

ηRADIOWY ODBIORNIK 1-KANAŁOWYY ROP-01
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
e-mail: [email protected]
www.zamel.com
Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na
środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
Elektrośmieci pochodzące z gospodarstwa domowego można oddać bezpłatnie i w dowolnej ilości do utworzonego
w tym celu punktu zbierania, a także do sklepu przy okazji dokonywania zakupu nowego sprzętu.
ZAMEL Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego ROP-01 jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.zamel.com
η
∆
û
Β
ý
ζ
Κ
µ
DANE TECHNICZNE
Zaciski zasilania: L, N
Znamionowe napięcie zasilania: 230 V AC
Tolerancja napięcia zasilania: -15 ÷ +10 %
Częstotliwość znamionowa: 50 / 60 Hz
Znamionowy pobór mocy: 0,29 W
Liczba trybów pracy: 5
Liczba kanałów: 1
Transmisja: radiowa 868 MHz
Sposób transmisji: jednokierunkowa
Kodowanie: transmisja z adresacją
Maksymalna ilość nadajników: 32
Zasięg: do 230 m w terenie otwartym
Nastawa czasu: 1 s ÷ 18 godzin (co 1 s)
Sygnalizacja optyczna pracy: dioda LED czerwona
Zaciski wyjściowe przekaźnika: 12, 11, 14
Parametry przekaźnika: 1NO/NC 5A / 250V~ AC1 1250 VA
Liczba zacisków przyłączeniowych: 5
Przekrój przewodów przyłączeniowych: do 2,5 mm2
Temperatura pracy: -10 ÷ +55 °C
Pozycja pracy: dowolna
Mocowanie obudowy: puszka instalacyjna Ø60 mm
Stopień ochrony obudowy: IP20
Kategoria przepięciowa: II
Stopień zanieczyszczenia: 2
Napięcie udarowe: 1 kV
Wymiary: 47,5 x 47,5 x 20 mm
Waga: 0,043 kg
PODŁĄCZENIE
MONTAŻ
DZIAŁANIE
1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym
lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach
zasilających.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
4. Zamontować urządzenie ROP-01 w puszce instalacyjnej.
5. Załączyć obwód zasilania.
Urządzenie może pracować w pięciu trybach:
MONOSTABILNY przekaźnik działa tylko w czasie naciśnięcia przycisku nadajnika.
BISTABILNY (jeden przycisk) urządzenie cyklicznie zmienia stan przekaźnika po
naciśnięciu zawsze tego samego przycisku.
ZAŁĄCZ urządzenie włącza się po naciśnięciu przycisku.
WYŁĄCZurządzenie wyłącza się po naciśnięciu przycisku.
CZASOWY urządzenie wyłącza się po zaprogramowanym czasie (tp) jednak można
je wyłączyć przed upływem tego czasu. Czas wpisany przez producenta - 15 s.
UWAGA!Zapisanyczasnieulegaskasowaniu.
KASOWANIE PILOTÓW
Nacisnąć przycisk PROG urządzenia ROB-01 i go przytrzymać.
Po około 5 s zaświeci się (sygnał pulsujący) czerwona dioda LED, następnie
zgaśnie.
Zwolnić przycisk w ROB-01 - PAMIĘĆ SKASOWANA.
PROGRAMOWANIE CZASU
Nacisnąć przycisk PROG urządzenia ROP-01 i go przytrzymać do momentu
zaświecenia się (sygnał ciągły) czerwonej diody LED. Następnie zwolnić przy-
cisk PROG. Poczekać (ok. 5 s) aż dioda LED zaświeci się (sygnał pulsujący,
a następnie sygnał ciągły).
Nacisnąć przycisk PROG urządzenia ROP-01, następnie zwolnić przycisk. Dioda
LED zgaśnie, a następnie zaświeci się (sygnał pulsujący). Każdy puls diody LED
oznacza czas 1 sekundy.
Po odliczeniu żądanego czasu (ilość błyśnięć czerwonej diody LED) nacisnąć
przycisk PROG, a następnie go zwolnić - CZAS ZAPISANY.
Maksymalny czas to około 18 godzin.
220
÷
240
V~
PROGRAMOWANIE NADAJNIKÓW RADIOWYCH
Tryb MONOSTABILNY:
Nacisnąć przycisk nadajnika i go przytrzymać.
Nacisnąć przycisk PROG urządzenia ROP-01 i go przytrzymać do momentu
zaświecenia się (sygnał ciągły) czerwonej diody LED. Następnie zwolnić przycisk
PROG.
Zwolnić przycisk nadajnika. Zaświeci się (sygnał pulsujący, a następnie sygnał
ciągły) czerwona dioda LED.
Nacisnąć ten sam przycisk nadajnika, następnie zwolnić przycisk. Dioda LED
zaświeci się (sygnał pulsujący), a następnie zgaśnie – NADAJNIK ZAPISANY.
Tryb BISTABILNY:
Nacisnąć przycisk PROG urządzenia ROP-01 i go przytrzymać do momentu
zaświecenia się (sygnał ciągły) czerwonej diody LED. Następnie zwolnić przycisk
PROG.
Nacisnąć przycisk nadajnika i go przytrzymać. Zaświeci się (sygnał pulsujący,
a następnie sygnał ciągły) czerwona dioda LED.
Zwolnić przycisk nadajnika. Dioda LED zaświeci się (sygnał pulsujący),
a następnie zgaśnie – NADAJNIK ZAPISANY.
Tryb ZAŁĄCZ/WYŁĄCZ (dwa przyciski):
Nacisnąć przycisk PROG urządzenia ROP-01 i go przytrzymać do momentu
zaświecenia się (sygnał ciągły) czerwonej diody LED. Następnie zwolnić przycisk
PROG.
Nacisnąć a następnie zwolnić pierwszy przycisk nadajnika. Zaświeci się (sygnał
pulsujący, a następnie sygnał ciągły) czerwona dioda LED.
Nacisnąć a następnie zwolnić drugi przycisk nadajnika. Dioda LED zaświeci się
(sygnał pulsujący), a następnie zgaśnie – NADAJNIK ZAPISANY.
Tryb CZASOWY (jeden przycisk):
Nacisnąć przycisk PROG urządzenia ROP-01 i go przytrzymać do momentu
zaświecenia się (sygnał ciągły) czerwonej diody LED. Następnie zwolnić przycisk
PROG.
Nacisnąć a następnie zwolnić przycisk nadajnika. Zaświeci się (sygnał
pulsujący, a następnie sygnał ciągły) czerwona dioda LED.
Nacisnąć a następnie zwolnić ten sam przycisk nadajnika. Dioda LED zaświeci
się (sygnał pulsujący), a następnie zgaśnie – NADAJNIK ZAPISANY.
Przykładowa procedura programowania. Dla wszystkich nadajników radiowych EXTA
FREE procedura jest analogiczna.UWAGA:Każdynadajnikmożewspółpracować
z ROP-01 w innym trybie pracy w zależności od sposobu wpisania go do
urządzenia.Wjednymcykluprogramowaniamożnazapisaćwurządzeniujeden
nadajnik. Stan pełnej pamięci nadajników sygnalizowany jest pulsowaniem
czerwonejdiodyLEDwtrakciepróbprogramowaniakolejnychnadajników.
∆ 1-CHANNEL RADIO RECEIVER ROP-01
Do not dispose of this device with other waste! In order to avoid harmful effects on the environment and human
health, the used device should be stored in designated areas. For this purpose, you can dispose of household
waste free of charge and in any quantity to a collection point set up, as well as to the shop when you buy new
equipment.
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
e-mail: [email protected]
www.zamel.com
Hereby, ZAMEL Sp. z o. o. declares that the radio equipment type ROP-01 is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet address: www.zamel.com
TECHNICAL DATA
Input (supply) terminals: L, N
Input rated voltage: 230 V AC
Input voltage tolerance: -15 ÷ +10 %
Nominal frequency: 50 / 60 Hz
Nominal power consumption: 0,29 W
Number of operation modes: 5
Number of channels: 1
Transmission: radio 868 MHz
Transmission way: unidirectional
Coding: addressing transmission
Maximum number of transmitters: 32
Range: up to 230 m in the open area
Time adjustment: 1 second ÷ 18 hours (every 1 sec.)
Optical signalling of transmitter’s operation: LED red diode
Relay output clamps: 12, 11, 14
Relay contact parameters: 1NO/NC 5A / 250V~ AC1 1250 VA
Number of terminal clamps: 5
Section of connecting cables: up to 2,5 mm2
Ambient temperature range: -10 ÷ +55 oC
Casing mounting: junction box Ø 60 mm
Casing protection degree: IP20
Overvoltage category: II
Pollution degree: 2
Surge voltage: 1 kV
Dimensions: 47,5 x 47,5 x 20 mm
Weight: 0,043 kg
CONNECTION
MOUNTING
OPERATION
Disconnect power supply by the phase fuse, the circuit-breaker or the switch-dis-
connector combined to the proper circuit.
Check if there is no voltage on connection cables by means of a special
measureequipment.
Connect the cables with the terminals in accordance with the installing diagram.
Install ROP-01 device in installation cable box.
Switch on the power supply from the mains.
The device can operate in ve modes:
MONOSTABLEthe relay operates only while pressing transmitter’s push-button.
BISTABLE (one push-button) the device changes relay status cyclically always after
pressing the same push-button.
SWITCHON the device switches on after pressing the push-button.
SWITCHOFFthe device switches off after pressing the push-button.
TIME the device switches off according to the adjusted time (tp), but it may be
switched off before adjusted time nishes. Default settings - 15 seconds.
ATTENTION!Adjustedtimewillnotbedeleted.
RADIO TRANSMITTERS DELETION
Press PROG push-button of ROP-01 device for a longer time.
After 5 seconds LED red diode switches on (signal pulsates) and then it switches off.
Release the push-button in ROP-01 - MEMORY IS DELETED.
TIME PROGRAMMING
Press PROG push-button of ROP-01 device for a longer time till LED red diode
switches on (constant signal). Next release PROG push-button. Wait (for about
5 seconds) till LED red diode switches on (rst signal pulsates, next the signal
is constant).
Press PROG push-button of ROP-01 device and then release it. LED red diode
switches off and then switches on (signal pulsates). Every LED diode pulse
equals 1 second.
After the adjusted time is nished (the number of LED red diode ashes) press
PROG push-button and then release it - TIME IS ADDED.
Maximum time is 18 hours.
220
÷
240
V~
RADIO TRANSMITTERS PROGRAMMING
MONOSTABLE mode:
Press transmitter’s push-button for a longer time.
Press PROG push-button of ROP-01 device for a longer time until LED red
diode switches on (constant signal). Next release PROG push-button.
Release transmitter’s push-button. LED red diode switches on (rst signal
pulsates, next the signal is constant).
Press the same transmitter’s push-button and release it. LED red diode
switches on (the signal pulsates) and next it switches off - THE TRANSMITTER
IS ADDED.
BISTABLE mode:
Press PROG push-button of ROP-01 device for a longer time until LED red
diode switches on (constant signal). Next release PROG push-button.
Press the transmitter’s push-button for a longer time. LED red diode switches
on (rst signal pulsates, next the signal is constant).
Release transmitter’s push-button. LED red diode switches on (the signal
pulsates), next the LED red diode switches off - it means the TRANSMITTER IS
ADDED.
SWITCHON/SWITCHOFF mode (two push-buttons):
Press PROG push-button of ROP-01 device for a longer time until LED red
diode switches on (constant signal). Next release PROG push-button.
Press and release transmitter’s pushbutton. LED red diode switches on (rst
signal pulsates, next the signal is constant).
Press and release the same transmitter’s push-button. LED red diode switches
on (the signal pulsates) and next it switches off - THE TRANSMITTER IS
ADDED.
TIME mode (one push-button)
Press PROG push-button of ROP-01 device for a longer time till LED red diode
switches on (constant signal). Next release PROG push-button.
Press and release transmitter’s pushbutton. LED red diode switches on (the
signal pulsates, next the signal is constant).
Press and release the same transmitter’s push-button. LED red diode switches
on (the signal pulsates) and next it switches off - THE TRANSMITTER IS
ADDED.
An exemplary programming procedure. The procedure for the all of radio EXTA
FREE transmitters is analogous. CAUTION: Every transmitter can cooperate
withROP-01inadifferentmode,dependingonhowtheywereaddedtothe
device. One transmitter can be added during one programming cycle. Full
memoryissignalledwithpulsatingLEDreddiode.
û 1- KANAL FUNKEMPFÄNGER ROP-01
Entsorgen Sie dieses Gerät nicht mit anderem Abfall! Um schädliche Auswirkungen auf die Umwelt und die
menschliche Gesundheit zu vermeiden, sollten die verwendeten Geräte in ausgewiesenen Bereichen gelagert
werden. Haushalts-Elektrogeräte können kostenlos und in beliebiger Menge an eine dafür eingerichtete
Sammelstelle sowie beim Kauf neuer Geräte an den Shop zurückgegeben werden.
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
e-mail: [email protected]
www.zamel.com
Hiermit erklärt ZAMEL Sp. z o. o., dass der Funkanlagentyp ROP-01 der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.zamel.com
TECHNISCHE DATEN
Eingangsanschlüsse (Versorgung): L, N
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 0,29 W
Anzahl der Betriebsmodi: 5
Anzahl der Kanäle: 2
Übertragung: Funkfrequenz 868 MHz
Funkübertragung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Maximale Anzahl von Sendern: 32
Reichweite: bis zu 230 m im Freien
Zeiteinstellung: 1 s ÷ 18 Stunden (jede Sekunde)
Optische Anzeige für Senderbetrieb: LED rot
Relaisausgangsklemmen: 12, 11, 14
Relaiskontaktparameter: 1NO/NC 5A / 250V~ AC1 1250 VA
Anzahl der Anschlussklemmen: 5
Querschnitt der Anschlusskabel: bis zu 2,5 mm2
Umgebungstemperaturbereich: -10 ÷ +55 oC
Betriebsposition: frei
Gehäusebefestigung: einfache Installation in Ø60 mm
Anschlussdose
Gehäuse-Schutzart: IP20
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV
Abmessungen: 47,5 x 47,5 x 20 mm
Gewicht: 0,043 kg
Autres manuels pour ROP-01
2
Table des matières
Langues :
Autres manuels Zamel Récepteur
Zamel
Zamel Exta Free ROM-10 Manuel utilisateur
Zamel
Zamel ROP-21 Manuel utilisateur
Zamel
Zamel Sundi ST-251 Manuel utilisateur
Zamel
Zamel ledix ROP-04 Manuel utilisateur
Zamel
Zamel ROP-01 Manuel utilisateur
Zamel
Zamel EXTA LIFE ROM-22 Manuel utilisateur
Zamel
Zamel ROM-24 Manuel utilisateur
Zamel
Zamel ROP-22 Manuel utilisateur
Zamel
Zamel SUPLA ROW-07 Manuel utilisateur
Zamel
Zamel ROP-03 Manuel utilisateur
