YORKVILLE YGL 1 Manuel utilisateur

* NOT SHOWN

1 2366 4PDT MINI SW PCMT V TOG ON-ON-ON 14 8430 KNOB CHICKEN-BEAK

USA/Pure/Brit Switch 15 3438 PWR INLET & FUSE DRAWER

2 3450 1/4" JCK PCB MT ALL-GOLD SKT 16 3446 8' 3/18 SJT AC LINE CORD JAPANESE

Amp In/Footswitch jack 17 3554 DPST TOGGLE SW QUICK .250" TERM

3 3498 1/4" JCK PCB MT HORZ Power Switch

External Speaker/ Amp Out jack 18 12AX7EH 12AX7DUAL TRIODE PREAMP TUBE

4 3921 1/4" JCK PCB MT VERT STER RT SWT Input/Clean and Splitter

Input jack 19 6BQ5 EL84 PENTODE OUTPUT TUBE JJ

5* 4083 DIGITAL REVERB MODULE(LONG DECAY Output

6 4423 20K 15AAUDIO 9MM 20 SC-2COMBO 20" DLX SPEAKER CABLE

Middle control 21* 8890 1/4-20 CAGE NUT C79-88142027

7 4424 100K 1B LIN 9MM 22 7078 12" 8R 25WPGM SPKR CELESTION

Treble control 23 8268 TRAYNOR LOGO PLASTIC NICKEL PLATIN

8 4425 500K 15A AUDIO 9MM 24 8456 10" STRAP HANDLE, NICKEL END CAP

Bass & Gain controls 25 8475 #10 STAINLESS STEEL CUP WASHER

9 4430 100K 4B LIN 12MM STEREO 26 8504 CORNER, 2 LEGS NOTCED LIP NICKEL

Volume control 27* 8522 RUBBER BUMPER WITH WASHER -SMALL

10 4462 50K BLIN 9MM 28 8770 1/4-20 X 1 5/16 TRUSS PH MS JS500

Reverb control Chassis Mounting Bolts

11 6398 RED 5MM LED 1V5 20MA HIGH EFF 29 8875 #8 X 1 1/2 PAN PH TYPE A

Power L.E.D. Removable Screws Back

12 6397 JEWELED PILOT LAMP AMBER 30 8912 10-32 X 1 FLAT PHIL MS JS500 BLK

13 2471 T1A 5X20MM FUSE Handle Mounting Bolt

SERVICE-QuickGuide-YGL1 1.00.xls March 26, 2012

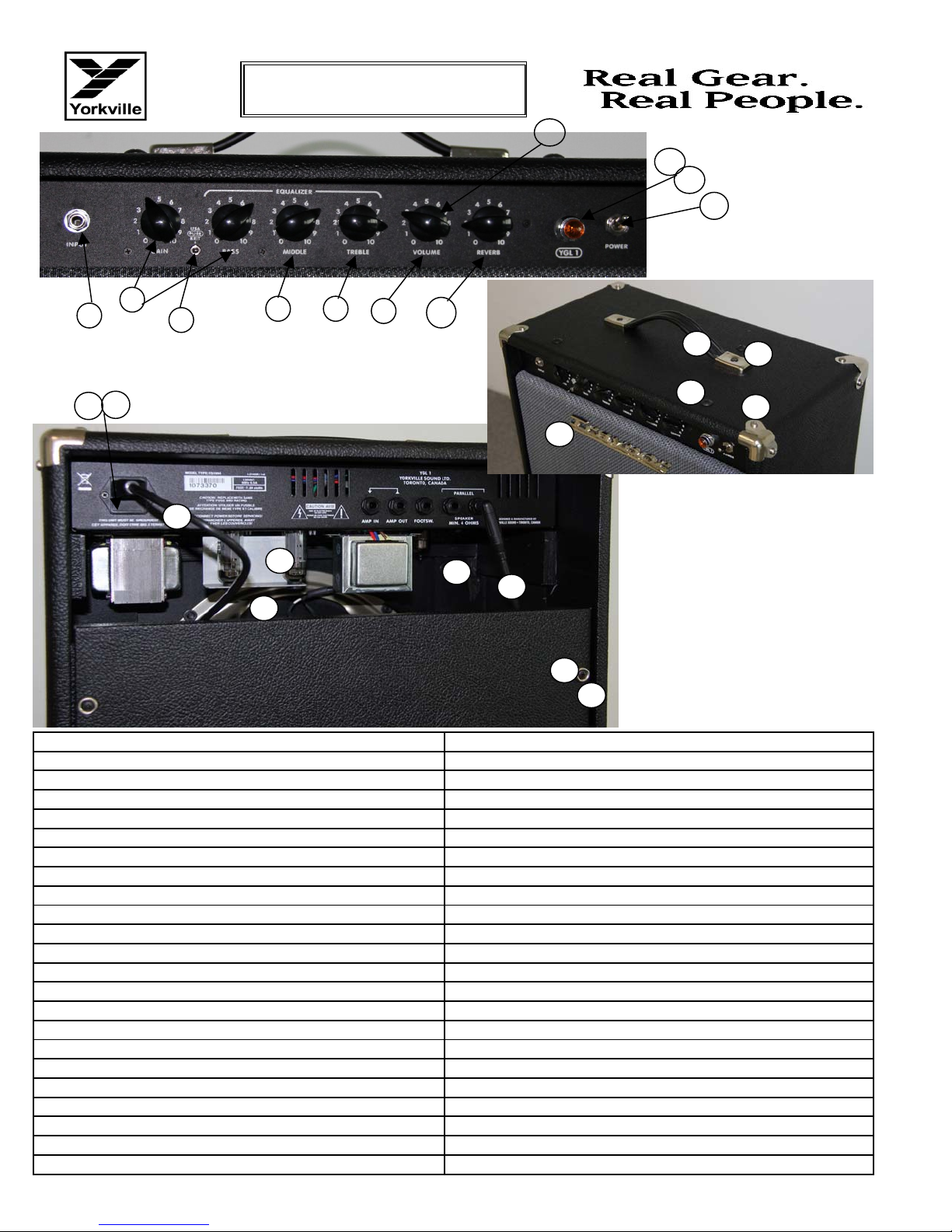

YGL 1

Quick Guide

1

4 8 76 10

9

11

17

12

14

13 15

16

19 18 20

22

23

24

25

26

28

29

30
