SERVICE MANUAL

HAMAMATSU, JAPAN

SERVICE MANUAL

PA 012088

SPECIFICATIONS（総合仕様）...................................3

PANEL LAYOUT（パネルレイアウト）.......................4

CABLE TYPES（ケーブル）........................................4

DIMENSIONS（寸法図）..............................................5

PERFORMANCE GRAPH（特性図）...........................5

CIRCUIT BOARD LAYOUT

（ユニットレイアウト）.................................................6

DISASSEMBLY PROCEDURE（分解手順）...............7

CIRCUIT BOARDS（シート基板図）.........................14

INSPECTIONS（検査）.........................................17/20

PARTS LIST

BLOCK & LEVEL DIAGRAM

（ブロック＆レベルダイアグラム）

CIRCUIT DIAGRAM（回路図）

CONTENTS（目次）

201306- オープンプライス

HS8 HS7 HS5

POWERED STUDIO MONITOR

HS8 / HS7 / HS5

HS8/HS7/HS5

WARNING

WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.

DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!

Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/

flux vapor!

If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.

IMPORTANT NOTICE

This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic

service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,

and have therefore not been restated.

WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,

destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise

all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the

appointed service representative.

IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification,

recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.

The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service

departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in

specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the

distributor’s Service Division.

WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated

by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)

IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING : THIS APPARATUS MUST BE EARTHED IMPORTANT.

The wires in this mains lead are coloured in accordance with the following code:

GREEN-AND-YELLOW : EARTH

BLUE : NEUTRAL

BROWN : LIVE

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in

your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the

safety earth symbol or colored GREEN or GREEN-and- YELLOW.

The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.

Components having special characteristics are marked and must be replaced with parts having specification equal to those

originally installed.

(3 wires)

 印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。

HS8/HS7/HS5

Model HS8HS7 HS5

General Specifications

Type Bi-amp 2-way powered speaker

Bass-reflex type, Material: MDF

2 kHz

47 Hz – 24 kHz

LEVEL control (+4 dB, center click)

EQ : HIGH TRIM switch (+/- 2 dB at HF),

ROOM CONTROL switch (0/-2/-4 dB under 500Hz)

38 Hz – 30 kHz

55 Hz – 24 kHz

43 Hz – 30 kHz

74 Hz – 24 kHz

60 W 55 W 45 W

120 W (dynamic power) 95 W (dynamic power) 70 W (dynamic power)

75 W (4 ohms) 60 W (4 ohms) 45 W (4 ohms)

45 W (8 ohms)

-10 dBu/10k ohms

Power ON (White LED)

–

35 W (8 ohms) 25 W (8 ohms)

54 Hz – 30 kHz

10.2 kg (22.5 lb.) 8.2 kg (18.1 lb.) 5.3 kg (11.7 lb.)

250 x 390 x 334 mm

9-13/16 x 15-3/8 x 13-1/8"

210 x 332 x 284 mm

8-1/4 x 13-1/16 x 11-3/16"

170 x 285 x 222 mm

6-11/16 x 11-1/4 x 8-3/4"

Crossover Frequency

-3dB

Total

-10dB

Overall Frequency

Response

Dimensions (W x H x D)

LF: 8" cone

HF: 1" dome

1: XLR-3-31 type (balanced)

2: PHONE (balanced)

LF: 6.5" cone

HF: 1" dome

LF: 5" cone

HF: 1" dome

Speaker Components

Weight

Speaker Components

Enclosure

Amplifier Unit

Output Power

Input Sensitivity / Impedance

Output Level / Impedance

Input Connectors (Parallel)

Output Connectors

Controls

Indicator

Power Consumption

SPECIFICATIONS（総合仕様）

HS8/HS7/HS5

)

Pin 2: hot (+)

Pin 3: cold (-)

Pin 1: ground

Pin 3: cold (-)

Pin 2: hot (+)

（2：ホット（＋））

（3：コールド（−））

（1：グラウンド（GND））

（3：コールド（−））

（2：ホット（＋））

Tip: hot (+)

TRS phone plug（TRSフォーンプラグ）

Standard mono phone plug（標準モノフォーンプラグ）

Ring: cold (-)

Sleeve: ground

（Tip：ホット（＋））

（Ring：コールド（−））

（Sleeve：グラウンド（GND））

（Tip：ホット（＋））

（Sleeve：グラウンド（GND））

Tip: hot (+)

Sleeve: ground

PANEL LAYOUT（パネルレイアウト）

CABLE TYPES（ケーブル）

Rear Panel

qLEVEL control

wINPUT 1/2 connector

eROOM CONTROL switch

rHIGH TRIM switch

tPower switch

yAC IN connector

• Rear Panel（リアパネル）

• XLR Connectors（XLR タイプ） • Phone Connectors（フォーン）

• RCA Pin Connectors（RCA ピン）

リアパネル

qLEVELコントロール

w INPUT1/2端子

e ROOMCONTROL スイッチ

r HIGHTRIM スイッチ

t電源スイッチ

y ACIN 端子

HS8/HS7/HS5

250 (9-13/16")

390 (15-3/8")

334 (13-1/8")

Unit: mm (inch)

210 (8-1/4")

332 (13-1/16")

284 (11-3/16")

Unit: mm (inch)

170 (6-11/16")

285 (11-1/4")

222 (8-3/4")

HS8

Unit: mm (inch)

HS5

HS7

HS8HS7 HS5

DIMENSIONS（寸法図）

PERFORMANCE GRAPH（特性図）

HS8/HS7/HS5

Front view（正面から見た図）

Rear view（背面から見た図）

SPEAKER HF (TWEETER)

（スピーカHF（ツイーター）） AMPASSEMBLY

（アンプ Ass'y）

SPEAKER LF (WOOFER)

（スピーカLF（ウーファー））

Power transformer

（電源トランス）

LED

AMP

TR ※This figure shows the HS8.

（この図は HS8 です。）

※This figure shows the HS8.

（この図は HS8 です。）

CIRCUIT BOARD LAYOUT（ユニットレイアウト）

HS8/HS7/HS5

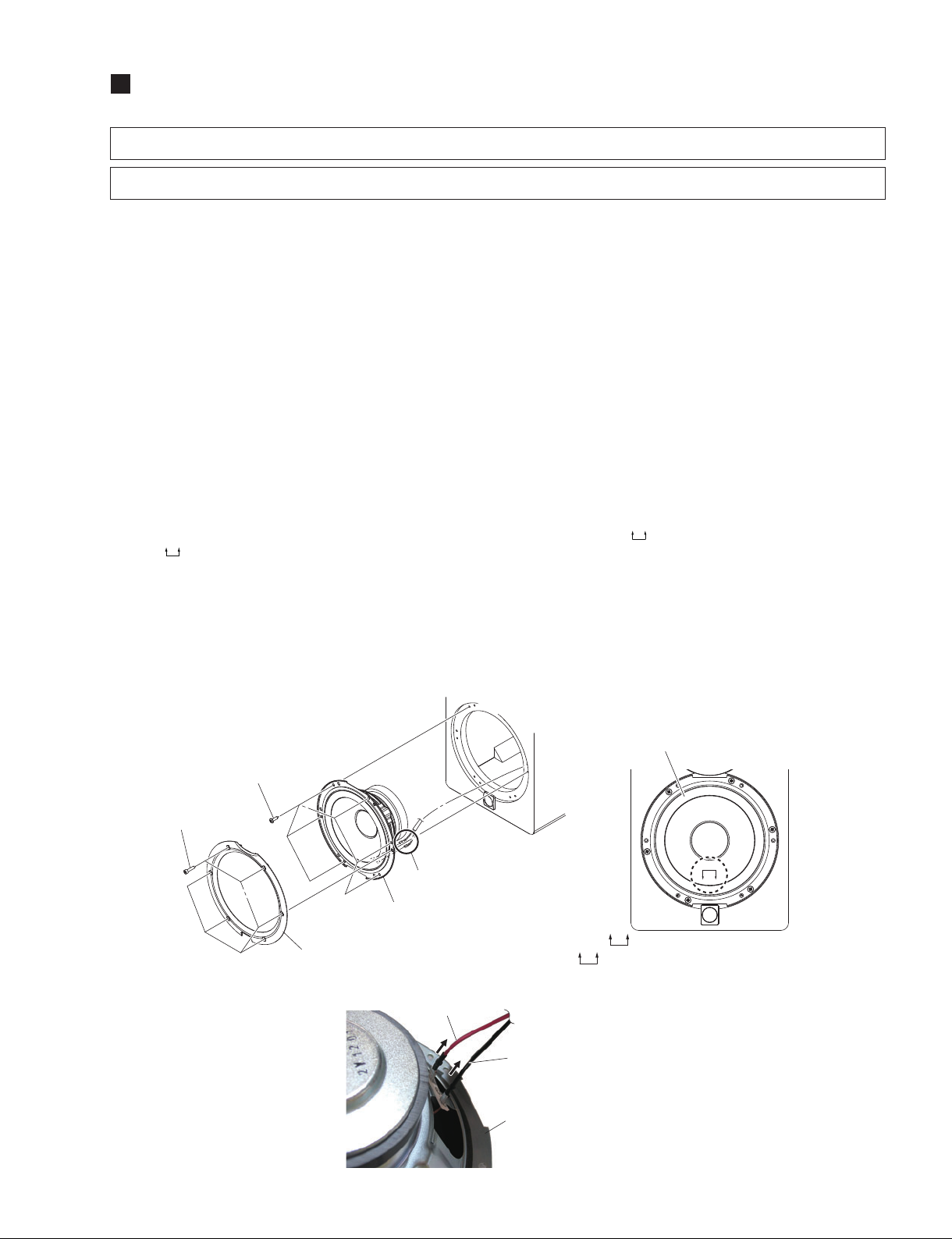

DISASSEMBLY PROCEDURE（分解手順）

* When you remove binding ties and such, always install as before removal.

1. Speaker LF (Woofer)

(Time required: About 3 minutes)

1-1 HS8, HS7 :

Remove the six (6) hexagonal socket screws marked

[50A]. The WF ring can then be removed. (Fig. 1)

HS5 :

Remove the four (4) hexagonal socket screws marked

[50A]. The WF ring can then be removed. (Fig. 1)

1-2 HS8, HS7 :

Remove the six (6) screws marked [60]. The speaker LF

(woofer) can then be removed. (Fig. 1)

HS5 :

Remove the four (4) screws marked [60]. The speaker

LF (woofer) can then be removed.(Fig. 1)

* When installing the speaker LF (woofer), match the

position of the terminal to the direction shown by the

""mark.

1-3 Remove the SPOUT connector assembly (red/black)

attached to the speaker LF (woofer) terminal. (Photo 1)

The speaker LF (woofer) is heavy. Be careful not to drop it.

* When you attach/remove the SPOUT connector

assembly to/from the speaker terminal, be sure to

put pressure in the parallel direction. The speaker

terminal will be broken if you put pressure in another

direction.

Fig. 1

（図1）

1. スピーカLF（ウーファー）

 （所要時間：約 3 分）

1-1 HS8,HS7：

 ［50A］の 6 角穴付ネジ 6 本を外し、WF リングを

外します。（図1）

 HS5：

 ［50A］の 6 角穴付ネジ４本を外し、WF リングを

外します。（図1）

1-2 HS8,HS7：

 ［60］のネジ 6 本を外し、スピーカLF（ウーファー）

を外します。（図1）

 HS5：

 ［60］のネジ４本を外し、スピーカLF（ウーファー）

を外します。（図1）

 ※ スピーカLF（ウーファー）を取り付けるときは、端子

の位置を " " 印の方向に合わせてください。（図1）

1-3 スピーカLF（ウーファー）端子に取り付けられて

いる SPOUT 束線（赤／黒）を外します。（写真1）

 ※ スピーカLF（ウーファー）は重量がありますので、落

下させない様に注意してください。

 ※ SPOUT束線をスピーカ端子に取り付けおよび外す際に

は、必ず水平方向に力を加えてください。無理な方向に

力を加えるとスピーカ端子が折れる危険性があります。

※ インシュロックタイなどを外したときは必ず外す前と同じように取付けてください。

Speaker LF (Woofer)

（スピーカLF（ウーファー））

Speaker LF (Woofer)

（スピーカLF（ウーファー））

WF ring

（WFリング）

HS8, HS7 : [50A] x 6

HS5 : [50A] x 4

HS8, HS7 : [60] x 6

HS5 : [60] x 4

Mark ″″shows terminal direction of speaker LF (woofer).

（印はスピーカLF（ウーファー）の端子の方向を示します。

Photo 1

（写真1）

Speaker LF (Woofer)

（スピーカLF（ウーファー））

SPOUT connector

assembly (Black)

（SPOUT束線（黒））

SPOUT connector

assembly (Red)

（SPOUT束線（赤））

Photo 1

（写真1）

HS8/HS7/HS5

2. Speaker HF (Tweeter)

(Time required: About 1 minutes)

2-1

Remove the four (4) hexagonal socket screws marked [50B].

The speaker HF (tweeter) can then be removed. (Fig. 2)

2-2 Remove the SPOUT connector assembly (yellow/blue)

attached to the speaker HF (tweeter) terminal. (Photo 2)

* When you attach/remove the SPOUT connector

assembly to/from the speaker terminal, be sure to

put pressure in the parallel direction. The speaker

terminal will be broken if you put pressure in another

direction.

3. AMP Assembly

(Time required: About 6 minutes)

3-1 Remove the speaker LF (woofer). (See procedure 1.)

3-2 Remove the speaker HF (tweeter). (See procedure 2.)

3-3 Disconnect the connectors of the LED connector

assembly (red/white). (Photo 3)

3-4 Remove the ten (10) screws marked [100] . TheAMP

assembly can then be removed. (Fig. 3)

* When installing the AMP assembly, first tighten the

two (2) priority screws in order as shown in Fig. 3.

4. LED (LEDW) Circuit Board

(Time required: About 10 minutes)

4-1 Remove the speaker LF (woofer). (See procedure 1.)

4-2 Remove the speaker HF (tweeter). (See procedure 2.)

4-3 Remove the AMP assembly. (See procedure 3.)

4-4 Remove the hotmelt. The LED (LEDW) circuit board

can then be removed. (Photo 4)

* When installing the LED (LEDW) circuit board, apply

the hotmelt to the LED (LEDW) circuit board entirely.

4-5

Unsolder the leads of the

LED (LEDW) circuit board

The

LED

circuit board and

LED connector assembly

can

then be separated. (Fig. 3)

2. スピーカHF（ツイーター）

 （所要時間：約 1 分）

2-1 ［50B］のの 6 角穴付ネジ 4 本を外し、スピーカ

HF（ツイーター）を外します。（図2）

2-2 スピーカHF（ツイーター）端子に取り付けられ

ている SPOUT束線（黄／青）を外します。（写真 2）

 ※ SPOUT束線をスピーカ端子に取り付けおよび外す際に

は、必ず水平方向に力を加えてください。無理な方向に

力を加えるとスピーカ端子が折れる危険性があります。

3. アンプAss'y（所要時間：約 6 分）

3-1 スピーカ LF（ウーファー）を外します。（1 項参照）

3-2 スピーカ HF（ツイーター）を外します。（2 項参照）

3-3 LED 束線のコネクターを外します。（写真 3）

3-4 ［100］のネジ 10 本を外し、アンプAss'y を外します。

（図 3）

 ※ アンプAss'y を取り付けるときには、優先ネジ 2 本を図

に示す順で先に締めてください。（図3）

4. LED（LEDW）シート（所要時間：約 10 分）

4-1 スピーカ LF（ウーファー）を外します。（1 項参照）

4-2 スピーカ HF（ツイーター）を外します。（2 項参照）

4-3 アンプAss'y を外します。（3 項参照）

4-4 ホットメルトを取り除き、LED（LEDW）シート

を取り外します。( 写真4)

 ※ LED（LEDW）シートを取り付けるときには、ホットメ

ルトを LED（LEDW）シート全体に塗布します。

4-5 LED（LEDW）シートのリードのハンダ付け部か

らハンダを取り除き、LED シートと LED 束線を

別けます。（図 3）

Speaker HF (Tweeter)

（スピーカHF（ツイーター））

Photo 2

（写真2）Mark ″″shows terminal direction of speaker HF (Tweeter).

（印はスピーカHF（ツイーター）の端子の方向を示します。）

[50B] x 4

Speaker HF (Tweeter)

（スピーカHF（ツイーター））

SPOUT connector

assembly (Blue)

（SPOUT束線（青））

SPOUT connector

assembly (Yellow)

（SPOUT束線（黄））

Speaker HF (Tweeter)

（スピーカHF（ツイーター）

Photo 2

（写真2）

Fig.2

（図2）

HS8/HS7/HS5

Disassembly of AMP Assembly

* Before disassembly, remove the AMP assembly in

advance. (See procedure 3 on page 8)

5. AMP Circuit Board

(Time required: About 8 minutes)

5-1 Remove binding tie (A) and (B). Disconnect the

connector assemblies from the connector CN202 (4P)

of the TR circuit board. (Fig. 4)

* Install as before binding tie (A) and (B) was removed.

(Fig. 4)

アンプ Ass'yの分解

 ※ 分解の前に、あらかじめアンプ Ass'y を外しておきます。

（8ページの 3 項参照）

5. AMP シート

 （所要時間：約 8 分）

5-1 インシュロックタイ（A）とインシュロックタイ（B）

を外し、TR シートのコネクター CN202(4P) から

束線を外します。（図 4）

 ※ 取付けるときには、インシュロックタイ（A）とインシュ

ロックタイ（B）を取り外す前と同じように取り付けて

ください。（図4）

AMP assembly

（アンプAss'y）

LED connector assembly

（LED束線）

[100] x 10

Priority screw (1st)

（優先ネジ（1））

Priority screw (2nd)

（優先ネジ（2））

LED connector assembly

（LED束線）

Hotmelt

（ホットメルト）

Photo 3

（写真3）

Photo 4

（写真4）

LED connector assembly

（LED束線）

color : red

（赤）

color : white

（白）

Solder side

（パターン側）

Soldering（ハンダ付け）

LED connector assembly

（LED束線）

LED (LEDW)

LED

LEDW circuit board（LEDW シート）

* The connector in the photo is the

initially produced model. The color of

the connector has been changed to

black.

※写真は、初期生産品です。生産途中か

 らコネクターは、黒色に変わります。

Photo 3

（写真3）

Photo 4

（写真4）

Binding tie (A)

（インシュロックタイ（A））Binding tie (A)

（インシュロックタイ（A））

Connector CN202 (4P)

（コネクターC N 20 2(4P)）

Connector CN202 (4P)

（コネクターC N 20 2(4P)）

AMP AMP

Binding tie (B)

（インシュロックタイ（B））

Binding tie (B)

（インシュロックタイ（B））

<HS8, HS7> <HS5>

Fig. 3

（図3）

Fig. 4

（図4）

HS8/HS7/HS5

5-2 HS8, HS7 :

Remove the ﬁve (5) screws marked [300A]. The AMP

circuit board can then be removed together with the

heatsink 8B. (Fig. 5-1)

* When installing the AMP circuit board with the

heatsink 8B, first tighten the two (2) priority screws

in order as shown in Fig. 5-1.

* Be careful not to drop it.

HS5 :

Remove the three (3) screws marked [300B]. TheAMP

circuit board can then be removed together with the

heatsink 5B. (Fig. 5-2)

5-3 Remove the two (2) screws marked [80] and the four

(4) screws marked [130]. The heatsink 8B (HS8, HS7)

/ 5B (HS5) can then be removed from the AMP circuit

board. (Fig. 6)

5-4 Unsolder the leads of the AMP circuit board. The

AMP circuit board and IC (POWER AMP) can then be

separated. (Fig. 6)

5-2 HS8,HS7：

 ［300A］のネジ 5 本を外し、ヒートシンク 8B と共

に AMP シートを取り外します。（図5-1）

 ※ ヒートシンク 8B 付き AMP シートを取り付けるときに

は、優先ネジ 2 本を図に示す順で先に締めてください。

（図5-1）

 ※ 落下させない様に注意してください。

 HS5：

 ［300B］のネジ 3 本を外し、ヒートシンク 5B と共

に AMP シートを取り外します。（図5-2）

5-3 ［80］のネジ 2 本と［130］のネジ4 本を外し、

AMP シートからヒートシンク 8B(HS8,HS7)/5B

(HS5)を外します。（図6）

5-4 AMP シートのハンダ付け部からハンダを取り除

き、AMP シートと IC（POWERAMP）を別けます。

（図6）

[300A]

Priority screw (2nd)

（優先ネジ（2））

Priority screw (1st)

（優先ネジ（1））

AMP assembly

（アンプAss'y）

Soldering

（はんだ付け）

Soldering

（はんだ付け）

[130] x 2 [130] x 2

[80]

Heatsink 5B

（ヒートシンク5 B）

Heatsink 8B

（ヒートシンク8B）

Bracket 8A

（ブラケット8A）

IC (POWER AMP 68W)

Bracket 8B

（ブラケット8B）

HS8, HS7 :

HS5 :

Rear view（背面から見た図） <HS8, HS7> <HS5>

AMP

[300A]

AMP assembly

（アンプAss'y）

[300B]

Fig. 5-1

（図5-1）

Fig. 5-2

（図5-2）

Fig. 6

（図6）

Autres manuels pour Electone HS-8

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Yamaha Intervenants

Yamaha

Yamaha MusicCast WX-030 Manuel utilisateur

Yamaha

Yamaha DXR8 Guide de configuration

Yamaha

Yamaha DSR112 Manuel utilisateur

Yamaha

Yamaha Electone HS-8 Manuel utilisateur

Yamaha

Yamaha DZR315-D Manuel utilisateur

Yamaha

Yamaha VC8B Manuel utilisateur

Yamaha

Yamaha MSP10 Manuel utilisateur

Yamaha

Yamaha MSR100 Manuel utilisateur

Yamaha

Yamaha IW480C - NS Left / Right CH Speakers Manuel utilisateur

Yamaha

Yamaha YSTMS50B Manuel utilisateur

Yamaha

Yamaha MusicCast VAR 40 Manuel utilisateur

Yamaha

Yamaha NS-C210BL - Bass-Reflex Center Speaker Manuel utilisateur

Yamaha

Yamaha AS60-112T Manuel utilisateur

Yamaha

Yamaha NS-5000 Manuel utilisateur

Yamaha

Yamaha YST-M45D Manuel utilisateur

Yamaha

Yamaha NS-PA120 Manuel utilisateur

Yamaha

Yamaha NS-P610 Manuel utilisateur

Yamaha

Yamaha NS-IW660 - Left / Right CH Speakers Manuel utilisateur

Yamaha

Yamaha NS-B901 Manuel utilisateur

Yamaha

Yamaha MSR250 Manuel utilisateur

Yamaha

Yamaha MUSICCAST WX-010 Manuel utilisateur

Yamaha

Yamaha MSP Series Manuel utilisateur

Yamaha

Yamaha NS-B700 Manuel utilisateur

Yamaha

Yamaha STAGEPAS 150M Instructions de construction

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur
