Yamaha DTX530K Manuel utilisateur

Connect the pads to the drum trigger module

Insert the 9-channel snake cable’s straight plugs into the drum trigger module’s trigger input jacks ([qSNARE] to

[oKICK/!0] and [HI-HAT CONTROL]).

If you are using the standard setup, the stickers on each of the snake cable’s plugs will indicate the name of the

corresponding pad.

Drum trigger module’s rear panel

9-channel snake cable

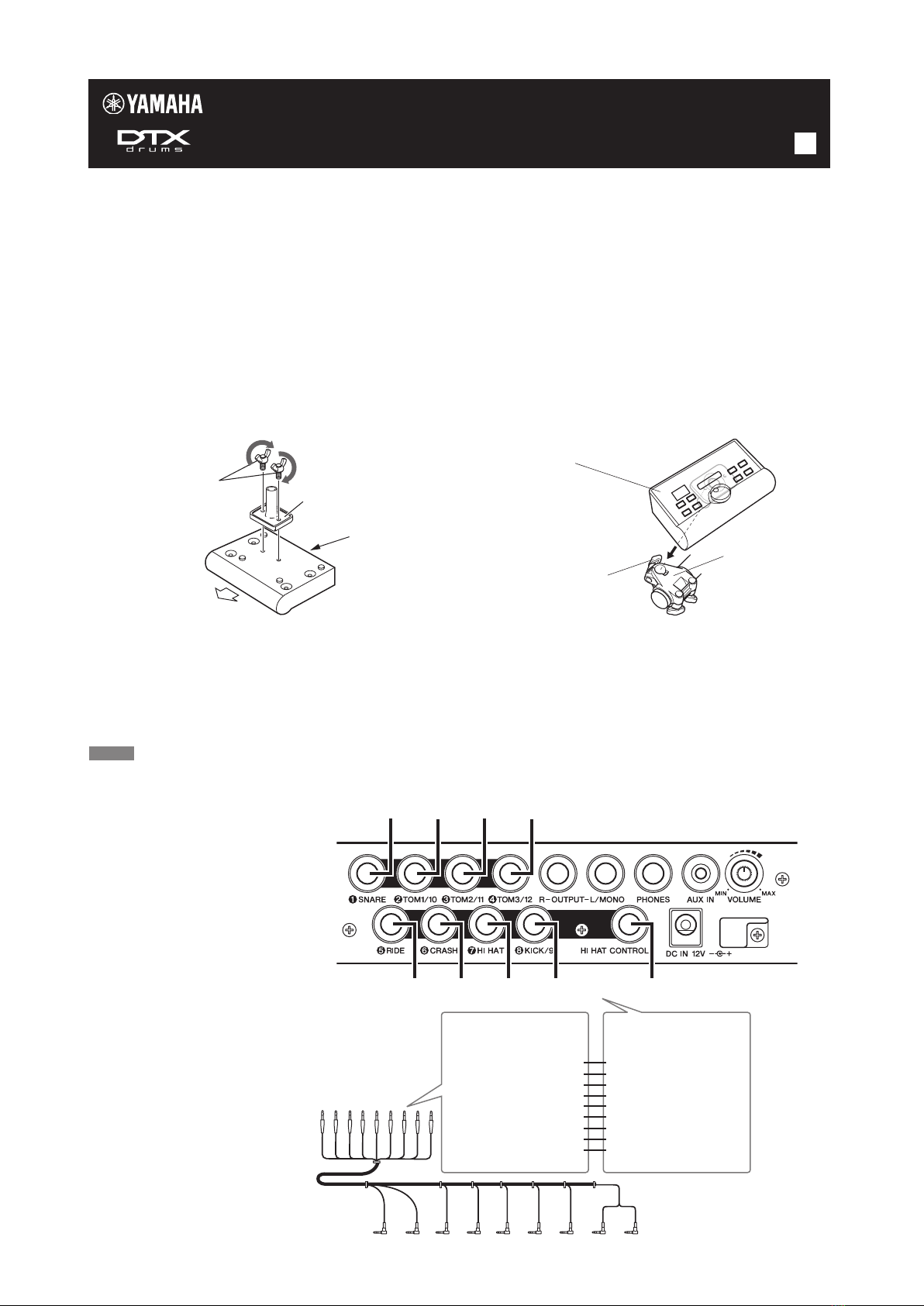

DTX560K/DTX530K Assembly Manual EN

Digital Musical Instruments Division

WZ78140 106YJ-A0

The DTX560K and DTX530K feature the same Drum units as those of the DTX700K, with the following exceptions:

- Unlike the DTX700K, both the DTX560K and DTX530K have the Drum Trigger Module DTX500.

- Unlike the DTX700K, the DTX530K has the TP65, instead of the XP70.

Accordingly, you should refer to the DTX700K Assembly Manual for details on how to assemble the pads to the rack.

The following description covers assembly of the DTX500 Drum Trigger Module only.

Mounting the drum trigger module

1. Attach the module stand (provided) to the

underside of the drum trigger module using the

module stand fastening screws.

2. Place the module stand inside the holder clamp

and tighten the clamp bolt to secure in position.

HH CON HI-HAT CRASH KICK SNARE TOM1 TOM2 TOM3 RIDE

Straight plugs

L-shaped plugs

Straight plug names

(as shown on stickers)

SNARE

TOM1

TOM2

TOM3

RIDE

CRASH

HI-HAT

KICK

HH CON

DTX500 jack names

1: qSNARE

2: wTOM1/!0

3: eTOM2/!1

4: rTOM3/!2

5: tRIDE

6: yCRASH

7: uHI-HAT

8: iKICK/o

9: HIHAT CONTROL

Module stand

fastening screws Module stand

Drum trigger module

(back side)

Front of

Module

Insert

Drum trigger

module

module stand

Clamp bolt

Holder Clamp

1 2 3 4

5 6 7 8 9

NOTE
