WorkCentre C226

Quick Connect Guide

Purpose:

Refer to this guide to modify the printer network settings at the printer user

interface screens if required. For complete instructions refer to the Customer

documentation for additional information.

Note:

A Network Administrator is required to ensure that the printer is configured

properly. To properly configure the printer, the Network Administrator must

supply a valid IP Address, a Subnet Mask, and a Gateway Address if applicable.

DHCP is enabled by default. For more information in regards to Novell printing

and configuration, please refer to the Customer documentation.

Procedure:

The WorkCentre C226 has been designed to connect to a TCP/IP network with

minimal changes. Connect the printer to the network and review the Network

Settings List. Continue with Steps 2-6 and make changes to the printer port /

network as required for your network infrastructure.

Step 1: Default Printer Settings

Default Port Settings

Parallel Port – Enabled

Netware – Enabled

Port 9100 – Enabled

FTP – Enabled

Internet Service – Enabled

Default Network Settings

IP Address DHCP (ON)

Printer Name: XC010228

Workgroup: Workgroup

Step 2: IP Setup

Follow this procedure if you want to make any changes to the port settings. If no

changes are required then please move on to Step 3.

1. Press Machine Administration button on the Local User Interface Operation Panel.

2. Press System Administrator Tools button. Enter Password (Default: 00000).

3. Press Printer Selections.

4. Press Network Settings.

5. Press IP Address Settings.

6. DHCP is default – uncheck DHCP and enter IP information if applicable.

7. Press OK.

8. Press Yes to restart after making changes.

9. Reboot the printer using on/off switch on the left side of machine.

10. If no further changes are required, continue to Step 4 in this guide.

Step 3: Protocol Enablement

Follow this procedure if you want to make any changes to the port settings. If no

changes are required then please move on to Step 4.

1. Press Machine Administration button on the Local User Interface Operation Panel.

2. Press System Administrator Tools button. Enter Password (Default: 00000).

3. Press Printer Selections.

4. Press Network Settings.

5. Press Enable protocols by toggling them on/off as checkboxes

6. Press OK.

7. Press Yes to restart after making changes.

8. Reboot the printer using on/off switch on the left side of machine.

9. If no further changes are required, continue to Step 5 in this guide.

Step 4: Print Lists

1. Press the Machine Administration button on the Local User Interface Operation Panel.

2. Press Print Lists and Test Pages.

3. Press Print Test Pages.

4. Press one of the following:

a. Printer Settings List

b. PCL Font List

c. PCL Symbol Set List

d. Network Interface Card Page.

5. Press the CA button on the Local UI Operation Panel to return to the

Main Screen.

Machine Administration

Resolution: 600 DPI

Language:

English British

Hardware Specs

Base Memory: 128 MB

Optional Memory: 512 MB

Total Memory: 640 MB

HDD:

40 GB

FW. Version

PCU Ver: x.xx

ICU Ver: x.xx

Boot Ver: x.xx

PRT:

xxx

Installed Device

2-Sided System: 2-Sided Module

Paper Feeding Options: 2 Tray Unit

High Cap. Feeder: Installed

Paper Exit Options: Saddle Stitch Fin.

Print Server Card: Installed Default Settings

Copies: 1 Set

Orientation: Portrait

Default Paper: Size: A4

Default Paper Type: Plain

Default Output Tray: Centre Tray

PCL Symbol Set: Roman-1

Font Number:1 Font: Courier

PCL5c Emulation

Font Source: Resident

Pitch Size: 10.00

Point Size:

12.00

Network Information

Enable DHCP: Yes/No

IP Address: xxx.xxx.xxx

IP Sub. Mask: xxx.xxx.xxx

IP Gateway: xxx.xxx.xxx

Enable TCPIP: Yes

Enable Netware: Yes

Enable NetBEUI: Yes

NIC Firmware Version: x.x.x

NW Print Server Name: XCxxxxxxx

NetBEUI Workgroup: Workgroup

NetBEUI Printer Name: XCxxxxxxx

Color Calibration

Low Method: AutoCalibration

Date & Time: 4/03/2005 6:45

Tray Settings

Tray 1: A4 /Plain

Tray 2: A3 /Plain

Tray 3 A4 /Plain

Tray 5 A4 /Plain

Tray 6 /A4 Plain

Print/Copy/Fax: Enabled

uto Tra

Switchin

: On

Total Count

Color: 930

B/W:

1294

erox WorkCentre C22

Custom Setting List

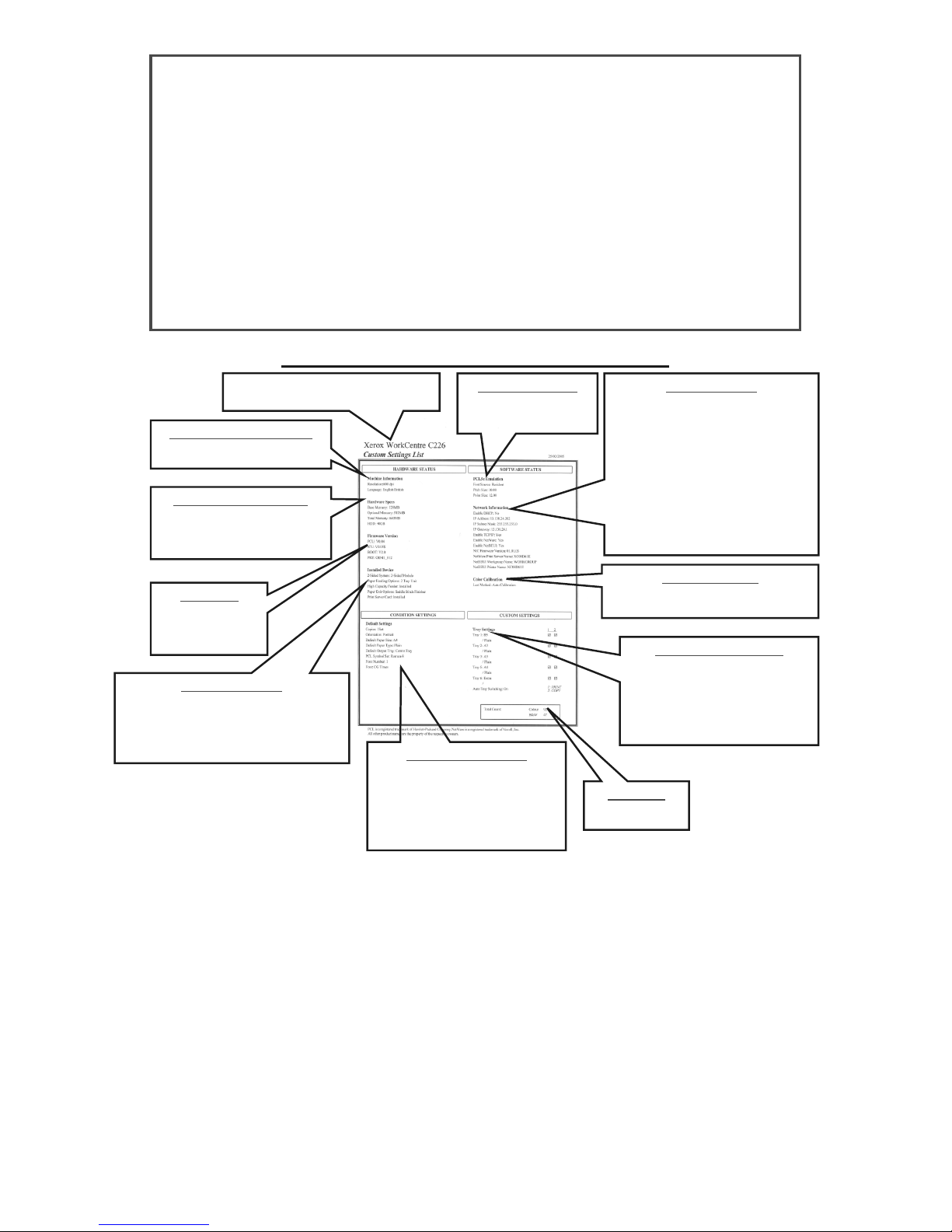

Sample Printer Settings List

Step 5: Web User Interface Instructions

A PC client connected to the network is required to complete the printer network setup.

Follow this procedure if you want to make any other changes to the printer configuration.

1. Open a Web Browser (Internet Explorer).

2. Verify Proxy Servers are being bypassed for local web addresses.

3. Type the TCP/IP address assigned to the printer into the URL window. (Refer to the

Network Interface Card Page for the TCP/IP address.)

4. Make necessary changes by selecting one of the options on the let side pane in the

window.

5. To save changes or edit the default login information is:

a. Username: “admin”

b. Password: “Xerox”

6. Save changes and reboot the printer.

7. Print out a new Network Interface Card Page to review new settings.

8. (Please refer to Step 4 for additional information.)

Sample WorkCentre C226 Web Page

Step 6: Load Windows Print Drivers

1. Run Setup.exe

2. Select Language

3. License Agreement will appear, select Yes

4. Read the Welcome Screen and click “Next”

5. Select Print Driver button followed by Next when window appears

6. Select “Standard” or “Custom Installation” (Default: Standard)

7. Select printer to be installed

8. Select if you wish to have Windows Programs use this as default printer then Next

9. Enter Printer Name to used, click Next

10. Install Display Font window appears, make selection then click Next

11. Select Next, driver will be installed along with printer

12. Printer is now installed, select OK then Close again and restart if prompted

Note: This install procedure is for all Windows Clients supported for the WorkCentre

C226. Please refer to the documentation for installing printers using the “Add Printer

Wizard”. For USB & Parallel port instructions please refer to the documentation.

Print Driver Installation for Netware

Please refer to the System Administration Guide which came packaged with your new

machine for complete instructions on loading drivers for Netware.

Print Driver Installation for Mac OS using Ethertalk

Printer Type: LaserWriter 8

Printer Name: Xerox WorkCentre C226

PPD Installation & Configuration

Mac OS 8.6-9.x

1. Insert the PS3 Expansion Kit CD Rom into machine

2. Double-click the CDROM

3. Double-click the Mac OS Folder

4. Double Click the Installer icon

5. Click Install button

6. Software License Agreement appears, Click “Yes”

7. Click Continue

8. PPD is now installed

Setup Printer 8.6-9.x

1. Select Chooser from the Apple Menu

2. Select the LaserWriter 8 Icon

3. Select the AppleTalk zone for your network.

4. Select the XC010228 printer and click Create

5. Once installed, Select Configure and set the options for your printer.

Mac OS X

1. Insert the PS3 Expansion Kit CD Rom into machine

2. Double-click the CDROM

3. Double-click the Mac OS Folder

4. Double-click the OS version

5. Double Click the Installer icon and then Continue

6. Software License Agreement appears, Click Yes

7. Choose Hard Disk Location and select Continue

8. Click Install button

9. When message appear “The software was successfully installed”, select Close – Your

PPD has been installed.

Setup Printer for OS X

1. Select Applications from the Go Menu

2. Double-click the Utilities Folder

3. Double-click the Print Center Icon

4. Click Add, select AppleTalk followed by your AppleTalk zone name

5. Select the name of your AppleTalk device for the WorkCentre C226

6. PPD window will appear, select Xerox followed by the PPD

7. Click the Add button

8. Click the printer name in the Printer List window and select Show Info from the

Printers Menu.

9. Select Installable Options

10. Set the options for your printer

11. Close the window, your printer is now configured.

WorkCentre C226

Guía de conexión rápida

Propósito:

Consulte esta guía para modificar los ajustes de red de la impresora en las

pantallas de la interfaz de usuario de la impresora en caso necesario. Para

obtener las instrucciones completas e información adicional, consulte la

documentación del cliente.

Nota:

Será necesario que un administrador de redes se asegure de que la impresora

se configura adecuadamente. Para ello, el administrador de redes deberá

facilitar una dirección IP válida, una máscara de subred y una dirección de la

puerta de enlace, si procede. DHCP está habilitado por defecto. Para obtener

más información sobre los ajustes de impresión y configuración de Novell,

consulte la documentación del cliente.

Procedimiento:

WorkCentre C226 ha sido diseñada para conectarse a una red TCP/IP con

las modificaciones mínimas. Conecte la impresora a la red y revise la lista

de ajustes de red. Realice los pasos del 2 al 6 y modifique el puerto de la

impresora o la red según sea necesario para su infraestructura de red.

Paso 1

:Ajustes predeterminados de la impresora

Ajustes predeterminados de

los puertos

Puerto paralelo – Habilitado

Netware – Habilitado

Puerto 9100 – Habilitado

FTP – Habilitado

Servicio de Internet – Habilitado

Configuración predeterminada

de red

Dirección de IP: DHCP (Activada)

Nombre de la impresora: XC010228

Grupo de trabajo: Grupo de trabajo

Paso 2: Configuración de IP

Realice el siguiente procedimiento si desea cambiar los ajustes de los puertos.

Si no es necesario ningún cambio, continúe con el paso 3.

1. Pulse el botón Ajustes personalizados en el panel de control de la interfaz de

usuario local.

2. Pulse el botón Programas de operador principal. Introduzca la contraseña

(predeterminada: 00000).

3. Pulse Ajustes de impresora.

4. Pulse Configuración de red.

5. Pulse Configuración de dirección IP.

6. Aparece DHCP por defecto; quite la marca de la casilla DHCP e introduzca los datos de

IP si procede.

7. Pulse OK.

8. Pulse Sí para reiniciar una vez realizados los cambios.

9. Reinicie la impresora con el interruptor de alimentación en el lado izquierdo

de la máquina.

10. Si no es necesario realizar más cambios, continúe con el paso 4 de esta guía.

Paso 3: Habilitación del protocolo

Realice el siguiente procedimiento si desea cambiar los ajustes de los puertos.

Si no es necesario ningún cambio, continúe con el paso 4.

• Pulse el botón Ajustes personalizados en el panel de control de la interfaz de

usuario local.

• Pulse el botón Programas de operador principal. Introduzca la contraseña

(predeterminada: 00000).

• Pulse AJUSTES DE IMPRESORA.

• Pulse CONFIGURACIÓN DE RED.

• Pulse Habilitar protocolos marcando las casillas correspondientes.

• Pulse OK.

• Pulse Sí para reiniciar una vez realizados los cambios.

• Reinicie la impresora con el interruptor de alimentación en el lado izquierdo

de la máquina.

• Si no es necesario realizar más cambios, continúe con el paso 5 de esta guía.

Paso 4: Impresión de listados

• Pulse el botón Ajustes personalizados en el panel de control de la interfaz de

usuario local.

• Pulse Imprimir lista.

• Pulse Imprimir página de prueba.

• Pulse una de las siguientes opciones:

• lista ajustes de impresora

• Listado de fuentes PCL

• Listado de juegos símbolos PCL

• Página NIC

• Pulse el botón Borror todo en el panel de control de la interfaz de usuario local

para volver a la pantalla principal.

Ejemplo de lista de ajustes de impresora

Administración de la máquina

Resolución: 600 DPI

: In

és

tá

Especificaciones del equipo

Memoria básica: 128 MB

Memoria opcional: 512 MB

Memoria total: 640 MB

Disco duro: 40 GB

ersión FW.

Versión PCU: x.xx

Versión ICU: x.xx

Versión Boot: x.xx

PRT: xxx

Dispositivo instalado

Sistema a doble cara: Módulo a doble cara

Opciones alimentación papel: Unidad 2 band.

Alimentador de gran cap.: Instalado

Opciones salida papel: Encuadernador

Tarjeta de servidor de impresión: Instalado

justes predeterminados

Copias: 1 juego

Orientación: Vertical

Tamaño de papel predeterminado: A4

Tipo de papel predeterminado: Normal

Bandeja salida predeterminada: Central

Conf. de juegos símb. PCL: Roman-1

Número de fuente:1 Fuente: Courier

Emulación de PCL5c

Fuente: Residente

Tamaño paso: 10.00

: 12.

Información de red

Habilitar DHCP: Sí/No

Dirección IP: xxx.xxx.xxx

Máscara de subred IP: xxx.xxx.xxx

Pasarela IP: xxx.xxx.xxx

Habilitar TCP/IP: Sí

Habilitar Netware: Sí

Habilitar NetBEUI: Sí

Versión Firmware de NIC: x.x.x

Nombre de servidor de impresión NW:

XCxxxxxxx

Grupo trabajo NetBEUI: Grupo trabajo

Nombre de impresora NetBEUI:

XCxxxxxxx

Calibración de color

Método bajo: AutoCalibración

Fecha y hora: 4/03/2005 6:45

Configuración de bandejas

Bandeja 1: A4 / normal

Bandeja 2: A3 / normal

Bandeja 3: A4 / normal

Bandeja 5: A4 / normal

Bandeja 6: A4 / normal

Imprimir/Copiar/En. fax: Habilitado

Cambio automático bandeja: Activ.

Facturación

Color: 930

B/N: 1294

erox WorkCentre C22

Lista de a

ustes

ersonalizado

Paso 5: Instrucciones para interfaz de usuario

por Internet

Los clientes con PC conectados a la red deben realizar la configuración de red para la

impresora. Siga este procedimiento si desea realizar más cambios en la configuración

de la impresora.

1. Abra un navegador de Internet (Internet Explorer).

2. Verifique que está configurado para no utilizar el servidor Proxy para direcciones

locales.

3. Introduzca la dirección TCP/IP asignada a la impresora en la pantalla de la URL.

(Consulte la página NIC para obtener la dirección TCP/IP.)

4. Realice los cambios necesarios seleccionando una de las opciones de la sección de la

parte izquierda de la pantalla.

5. Para guardar los cambios o editar, los datos predeterminados de inicio de sesión son:

• Nombre de usuario: “admin”

• Contraseña: “Xerox”

6. Guarde los cambios y reinicie la impresora.

7. Imprima una página NIC para revisar los nuevos ajustes.

8. (Consulte el paso 4 para obtener más información.)

Ejemplo de página web de WorkCentre C226

Paso 6: Instalación de los controladores de

impresora en Windows

1. Ejecute Setup.exe.

2. Aparece el contrato de licencia; seleccione Sí.

3. Seleccione “PCL5c Driver Install”.

4. Seleccione “Típica” o “Instalación personalizada” (predeterminado: Típica).

5. Seleccione la impresora que se va a instalar.

6. Seleccione el controlador “WorkCentre C226 PCL5c”.

7. Seleccione Siguiente, imprima Página de prueba.

La impresora ya está instalada.

Nota: Este procedimiento de instalación es para todos los sistemas de entorno

Windows para WorkCentre C226. Consulte la documentación para la instalación

de impresoras utilizando el “Asistente para agregar impresoras”. Además, para

obtener las instrucciones para los puertos USB y paralelo, consulte la

documentación.

Instalación de los controladores de la impresora en Netware

Consulte la Guía de administración del sistema entregada con la máquina nueva para

obtener instrucciones completas para instalar los controladores en sistemas Netware.

Instalación de controladores de impresora en sistemas

Mac OS con Ethertalk

Tipo de impresora: LaserWriter 8

Nombre de impresora: Xerox WorkCentre C226

Instalación y configuración de PPD

Mac OS 8.6-9.x

1. Inserte el CD-ROM de controladores PostSript de WorkCentre C226 (incluido en el

kit PS) en la máquina.

2. Haga doble clic en el CD-ROM.

3. Haga doble clic en la carpeta Mac OS.

4. Haga doble clic en el icono del instalador.

5. Haga clic en el icono de instalar.

6. Aparece el contrato de licencia; haga clic en Sí.

7. Haga clic en Continuar.

8. El controlador PPD ya está instalado.

Configuración de la impresora 8.6-9.x

1. Seleccione Selector del menú de Apple.

2. Seleccione el icono de LaserWriter 8.

3. Seleccione la zona AppleTalk de su red.

4. Seleccione la impresora XC010228 y haga clic en Crear.

5. Una vez finalizada la instalación, seleccione Configurar y ajuste las opciones de

su impresora.

Mac OS X

1. Inserte el CD-ROM de controladores PostSript de WorkCentre C226 (incluido en el

kit PS) en la máquina.

2. Haga doble clic en el CD-ROM.

3. Haga doble clic en la carpeta Mac OS.

4. Haga doble clic en la versión OS.

5. Haga doble clic en el icono del instalador y a continuación en Continuar.

6. Aparece el contrado de licencia de software; haga clic en Sí.

7. Seleccione la localización en el disco duro y seleccione Continuar.

8. Haga clic en el botón Instalar.

9. Cuando aparezca el mensaje “El software se ha instalado correctamente”,

seleccione Cerrar.

El archivo PPD ya está instalado.

Configuración de la impresora en OS X

1. Seleccione Aplicaciones en el menú Ir.

2. Haga clic en la carpeta Utilidades.

3. Haga clic en el icono de Centro de Impresión.

4. Haga clic en Añadir; seleccione AppleTalk y, a continuación, su nombre de

zona AppleTalk.

5. Seleccione el nombre de su dispositivo AppleTalk para WorkCentre C226

6. Aparecerá la pantalla PPD; seleccione Xerox y, a continuación, PPD.

7. Haga clic en el botón Añadir.

8. Haga clic en el nombre de la impresora en la pantalla Lista de impresoras y seleccione

Mostrar info en el menú Impresoras.

9. Seleccione Opciones instalables.

10. Ajuste las opciones de la impresora.

11. Cierre la pantalla; la impresora ya está configurada.

Autres manuels pour WorkCentre C226

Table des matières

Langues :

Autres manuels Xerox Imprimante tout-en-un

Xerox

Xerox WorkCentre 5019 Manuel utilisateur

Xerox

Xerox Legacy 4112 Guide d'installation

Xerox

Xerox ColorQube 9300 series Manuel utilisateur

Xerox

Xerox ColorQube 9301 Manuel utilisateur

Xerox

Xerox ColorQube 9300 series Manuel utilisateur

Xerox

Xerox WorkCentrePro 123 System administration Mode d’emploi

Xerox

Xerox Color C60 Series Manuel utilisateur

Xerox

Xerox COLORQUBETM 9201 Manuel utilisateur

Xerox

Xerox DocuCentre SC2020 Manuel utilisateur

Xerox

Xerox WorkCentre 7220 Manuel utilisateur

Xerox

Xerox Phaser 3100MFP Manuel utilisateur

Xerox

Xerox WorkCentre 6027 Manuel utilisateur

Xerox

Xerox WORKCENTRE C2424 Mode d'emploi

Xerox

Xerox WorkCentre 7328 Manuel utilisateur

Xerox

Xerox 3210 - workcentre b/w laser Manuel utilisateur

Xerox

Xerox WORKCENTRE 5135 Manuel du propriétaire

Xerox

Xerox WorkCentre 5890 Manuel utilisateur

Xerox

Xerox DocuColor 240 Manuel utilisateur

Xerox

Xerox AltaLink B8045 Manuel utilisateur

Xerox

Xerox WORKCENTRE C2424 Manuel utilisateur

Xerox

Xerox Document Centre 240 DC Manuel utilisateur

Xerox

Xerox Wide Format 6204 Manuel utilisateur

Xerox

Xerox WorkCentre 7655 Manuel utilisateur

Xerox

Xerox WORKCENTRE 7775 Manuel utilisateur

Manuels Imprimante tout-en-un populaires d'autres marques

Triumph Adler

Triumph Adler DC 2016 Manuel

Epson

Epson WorkForce WF-2510 Guide de l'utilisateur

Epson

Epson Stylus Scan 2000 Manuel d'installation et d'exploitation

Epson

Epson PictureMate Snap PM 240 Mode d’emploi

Konica Minolta

Konica Minolta bizhub C35 Manuel utilisateur

Brother

Brother MFC-J430w Manuel utilisateur

Konica Minolta

Konica Minolta BIZHUB 558 Manuel utilisateur

Lexmark

Lexmark MX710 Series Manuel

Brother

Brother MFC-9760 Manuel utilisateur

Lexmark

Lexmark XC8155 Manuel utilisateur

Lexmark

Lexmark X642E Manuel utilisateur

Sharp

Sharp MX-2310U Mode d’emploi

Aficio

Aficio 200 Manuel utilisateur

Canon

Canon ImageCLASS 2300 Manuel

Ricoh

Ricoh Pro C900 Manuel utilisateur

Lexmark

Lexmark X925 Manuel utilisateur

Brother

Brother Business Smart MFC-J4510dw Manuel utilisateur

Epson

Epson Stylus CX8400 Series Manuel utilisateur
