Woodstar LH73V Instructions d'utilisation
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
DE Holzspalter
Originalbedienungsanleitung 8
GB Log splitter
Translation of original instruction manual 18
FR Fendeuse de bois
Traduction des instructions d’origine 27
LH73V
Art.Nr.
3905320952
AusgabeNr.
3905320850
Rev.Nr.
26/05/2020
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
2
1
1
2
3
4
5
6
7
8
9
10
11
13
14
12
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
3
×2
×2
×2 A
×2
M10 ×25 B
×2
M6 ×16 ×4
C
×4
2
AB
C
D
E
GF
H
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
4
3
2
1
2
1
2
3
3 4
67
7
5
5
5
10
A
B
7a
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
5
11
8
4
D
4a
9
10
8
10a
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
6
Max.
Min.
1312
14
12a
14
14
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
7
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
8 | DE
Erklärung der Symbole auf dem Gerät
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher-
heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseiti-
gen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.
Vor Inbetriebnahme das Handbuch lesen
Unfallsichere Schuhe benutzen
Arbeitshandschuhe verwenden
Gehörschutz und Schutzbrille benutzen
Schutzhelm benutzen
Rauchverbot im Arbeitsbereich
Kein Hydrauliköl auf den Boden laufen lassen
Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben!
Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten, Alt-
öl in den Boden abzulassen oder mit Abfall zu vermischen.
Es ist verboten, Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu verändern.
Nur der Bediener darf im Arbeitsbereich der Maschine stehen. Unbeteiligte Personen
sowie Haus- und Nutztiere aus dem Gefahrenbereich (5 m Mindestabstand) fernhalten.
Entfernen Sie verklemmte Stämme nicht mit Ihren Händen.
Achtung! Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netz-
stecker ziehen.
Schnitt- und Quetschgefahr; niemals gefährliche Bereiche berühren, wenn sich das
Spaltmesser bewegt.
Hochspannung, Lebensgefahr!
Maschine darf nur von einer Person bedient werden!
Oil
Oil
2x Entlüfterschraube vor Arbeitsbeginn circa 2 Umdrehungen lösen. Vor Transport schlie-
ßen.
Vorsicht! Bewegte Werkzeuge!
Gerät nicht liegend transportieren!
m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreen, mit
diesem Zeichen versehen
Gerät nicht bei Nässe verwenden! Vor Nässe schützen!
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
DE |9
Inhaltsverzeichnis: Seite:
1. Einleitung................................................................................... 10
2. Gerätebeschreibung.................................................................. 10
3. Lieferumfang ............................................................................. 10
4. Bestimmungsgemäße Verwendung .......................................... 10
5. Allgemeine Sicherheitshinweise................................................ 11
6. Zusätzliche Sicherheitshinweise ............................................... 11
7. Technische Daten...................................................................... 12
8. Auspacken................................................................................. 12
9. Aufbau / Vor Inbetriebnahme .................................................... 12
10. In Betrieb nehmen..................................................................... 13
11. Reinigung .................................................................................. 14
12. Transport ................................................................................... 14
13. Lagerung ................................................................................... 14
14. Wartung..................................................................................... 15
15. Entsorgung & Wiederverwertung.............................................. 15
16. Störungsabhilfe ......................................................................... 16
Quick-FDS [19548-46677-31283-010444] - 2021-07-08 - 12:57:57
10 | DE
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.

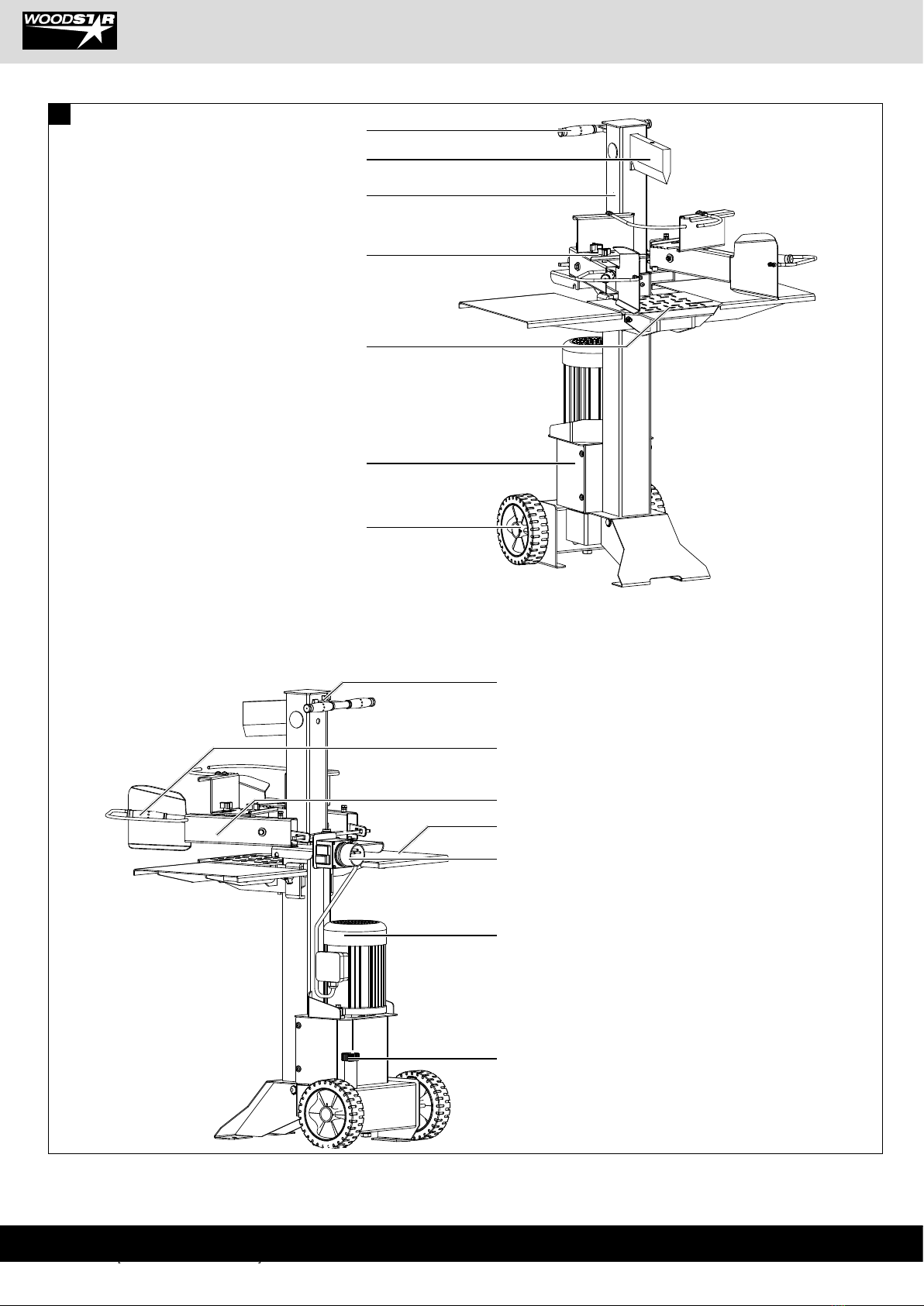

2. Gerätebeschreibung
1. Transportgrie
2. Spaltkeil
3. Spaltholm
4. Verstellbare Krallen
5. Tisch
6. Abdeckung
7. Räder
8. Hubeinstellstange
9. Bediengri
10. Bedienarme kpl.
11. Ablagetisch (seitlich)
12. Schalter- / Steckerkombination
13. Motor
14. Ölmessstab
3. Lieferumfang
A. Spalter
B. Bedienarme
C. Verstellbare Krallen
D. Zusätzliche Halterungen
E. Räder
F. Beipackbeutel (A,B,C)
G. Bedienungsanleitung
H. Tisch incl. Ablagetischen
4. Bestimmungsgemäße Verwendung
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehen-
de Verwendung ist nicht bestimmungsgemäß. Für
daraus hervorgerufene Schäden oder Verletzungen
aller Art haftet der Benutzer/Bediener und nicht der
Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise, so-
wie die Montageanleitung und Betriebshinweise in
der Bedienungsanleitung.
Personen welche die Maschine bedienen und war-
ten, müssen mit dieser vertraut und über mögliche
Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungs-
vorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen
und sicherheitstechnischen Bereichen sind zu be-
achten.
Veränderungen an der Maschine schließen eine Haf-
tung des Herstellers und daraus entstehende Schä-
den gänzlich aus.
1. Einleitung
Hersteller:
Woodster GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gelten-
den Produkthaftungsgesetz nicht für Schäden, die an
diesem Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerä-
tes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plastikhülle geschützt vor Schmutz und Feuchtigkeit,
bei dem Gerät auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorg-
fältig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.
